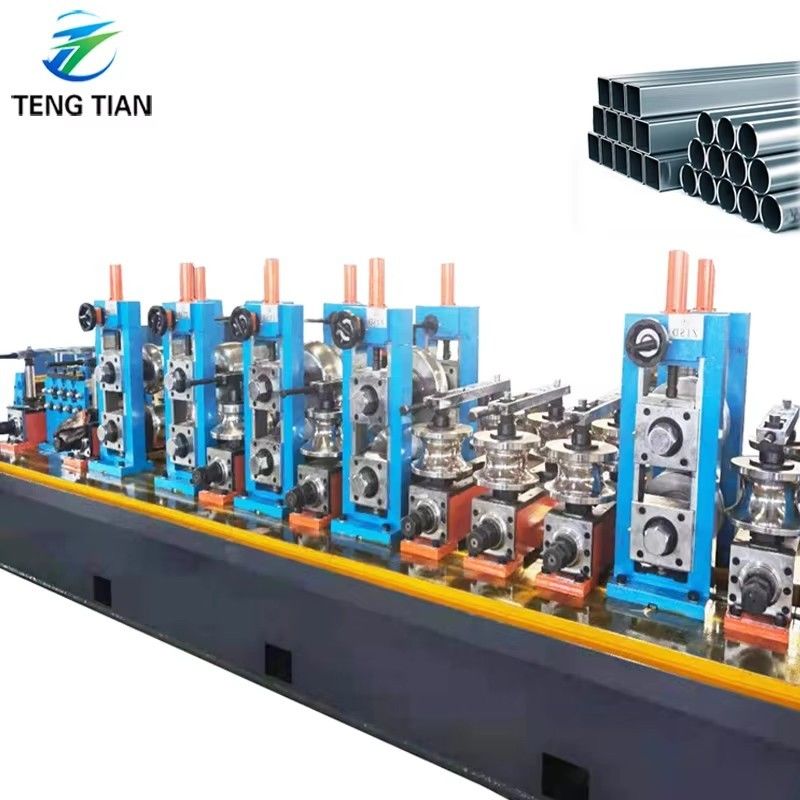

Μονάδα Παραγωγής Τετράγωνων Σωλήνων από Χάλυβα Άνθρακα με Συγκόλληση Υψηλής Συχνότητας Πλήρως Αυτόματη

Πλήρως αυτόματο χάλυβα από άνθρακα

Εγώ. ΠΕπισκόπηση

HG254 υψηλής ακρίβειας υψηλής συχνότητας συγκολλημένη γραμμή παραγωγής σωλήνων είναι κυρίως γιατο μέγεθος του τετραγωνικού σωλήνα70x70-150x150χμ,,Το πάχος είναι από 2,0-10,0mm.το στρογγυλό σωλήνα από89-190χμμε πάχος 2,0-10,0 mm,το μέγεθος του τετραγωνικού σωλήνα70x70-150x150χμ,,Η γραμμή παραγωγής αυτή κάθε μονάδα εξοπλισμού, πλήρης χρήση των εγχώριων και ξένων παρόμοιων εξοπλισμού, καινοτόμο σχεδιασμό, πλήρες έλεγχο με PC ή έλεγχο υπολογιστή,προηγμένη τεχνολογία, βολική λειτουργία και συντήρηση, και έφτασε στο διεθνές επίπεδο στις αρχές της δεκαετίας του '90, για το εγχώριο κορυφαίο επίπεδο.

• πρώτες ύλες,Fτο προϊόν που έχει αρχίσει να παράγεται,Πορόσημα, καιΟΠροφίλ διαμόρφωσης ser

1.:Καταστάσεις πρώτης ύλης

(1) Ζεστή ή κρύα έλαση ταινίας χάλυβα (συμμορφώνονται με τις απαιτήσεις των GB700-88, GB1591-88)

(2) δs Σημείο απόδοσης ≤ 345Mpa, δb Δυνατότητα τέντωσης ≤ 610Mpa

(3) Δύψος της ταινίας:

1)Δάχος στρογγυλού σωλήνα:20,0-10,0 mm

2) Δυστυχές πάχος σωλήνα 2,0-10,0mm, ορθογώνιο πάχος σωλήνα 2,0-10,0mm

(4) πλάτος ταινίας χάλυβα: 280-600 mm (± 0,2 mm)

(5) Εσωτερική διάμετρος σπείρας από χάλυβα: Φ508 mm ~ Φ760 mm(ο αγοραστής επιβεβαιώνει τελικά)

(6) Διάμετρος εξωτερικού κυλίνδρου από χάλυβα: Φ1200-Φ2000mm(ο αγοραστής επιβεβαιώνει τελικά)

(7)Μέγιστο βάρος περιστροφής:15Χιλιάδες κιλά

2.Πεύρος μεγεθών

(1)ΟΔ:

1) στρογγυλός σωλήνας φ89-φ190mm,

2) τετράγωνος σωλήνας: 70X70-150X150mm,

(2) Δύψος του προϊόντος:

1) στρογγυλός σωλήνας:20,0-10,0 mm

2) τετράγωνοι και ορθογώνιοι σωλήνες:20,0-10,0 mm

(3) Μέγεθος:6-15M

(4) Ταχύτητα: 20-50m/min

3.Πδιαδικασία ροδούκ

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Πακρίβεια του προϊόντος:

Ανοχή διαμέτρου εξόδου του σωλήνα: ± 0,1 mm

5.Δύναμη συγκόλλησης HF:

600KW

Η εισαγωγή του κύριου εξοπλισμού

1.Αοδήγηση αυτοκινήτου

Το φορτωτικό βαγόνι χρησιμοποιείται για να μεταφέρει την ατσάλινη τροχιά από τη θέση φόρτωσης στην θέση ξετύλιξης.έτσι ώστε η εσωτερική τρύπα της ατσάλινης τροχιάς να είναι ακριβώς τοποθετημένη στο σκανδάλι του uncoiler, την ένταση του ξετυλίγματος, σπρώξτε πίσω στην αρχική θέση.

2.Υδραυλικά με ένα μαντήλιΑποσύρτης

(1) Δομή: Υδραυλικός αποσύρτης με ένα κροσέ

(2) Προδιαγραφή

3.SΜηχανή για την οδοντοστοιχία

Ο εξοπλισμός χρησιμοποιείται για να οδηγήσει την ταινία χάλυβα σε ισοπεδωτικό ομαλά.

Υπάρχουν βραχίονα πίεσης, σύνθεση κεφαλιού φτυάρι.

4. ΠΜηχανή ισοπέδωσης ιντσών

(1) Αυτό το μηχάνημα χρησιμοποιείται για την ισοπέδωση της κεφαλής και του τέλους της ταινίας χάλυβα, καθιστώντας ευκολότερη την κοπή και τη συγκόλληση.

(2) Κινητήρας επιπέδου: 15 kW

(3) Διάμετρος κυλίνδρου: Φ210x900mm, υλικό κυλίνδρου: 40Cr,

(4) Διαμέτρου κυλίνδρου ισοπέδωσης: Φ160x900mm, υλικό κυλίνδρου: 40Cr,

(5)Δύση επιπέδου: 280-600 mm

(6) Δυνατότητα τσιμπήματος/επεξεργασίας:20,0-10,0 mm

(7) Ταχύτητα τσιμπήματος/επίπεδοσης: 0-11M/min

5. Τεχνικές συσκευές Σκοπιά και συγκόλλημα

(1) Χρησιμοποιείται για την κοπή και την συγκόλληση της κεφαλής και των τερμάτων της ταινίας χάλυβα, εξασφαλίζοντας τη συνέχιση του προϊόντος του εργοστασίου σωλήνων.

(2) Δάχος ταινίας χάλυβα: 2,0-10,0 mm

(3)Δύση ταινίας χάλυβα: 280-600 mm

(4) Δυνατότητα ταινιών από χάλυβα:

δs Σημείο απόδοσης ≤345Mpa δb Δυνατότητα τέντωσης ≤610Mpa

(5)Τύπος κοπής: υδραυλική

(6)Τύπος συμπίεσης: υδραυλική

(7)Τύπος συγκόλλησης: συγκόλληση με κινητήρα

(8)Μάρκα: συγκολλητής CO2 της Shanghai

(9) Υδραυλική εργασιακή πίεση:10Mpa

(10) Υλικό λεπίδας: H13

6.Hοριζόντιο συσσωρευτή

(1) Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποστήριξης (χρησιμοποιείται για τη σχηματισμό μετά την εξάντληση ενός κυλίνδρου ταινίας χάλυβα, πριν από την επόμενη ταινία ταινίας που προετοιμάζεται από την αποσύνδεση,το χρόνο κούρεμα και ζύγιση μύτης για να εξασφαλιστεί ότι ο οικοδεσπότης (συστατικό χάλυβα χάλυβα) συνεχή παραγωγή και αποθήκευση επαρκούς ελαστικού χάλυβα.

(2)Μάρκα του κινητήρα: WANGPAI

(3)Η ενότητα αυτή περιλαμβάνει κυρίως:σεσυσκευή τύπωσης και μεταφοράς υλικού,Συγκρότημα συσσωρευτή,Μονάδα μεταφοράς υλικού,ηλεκτρική μονάδα ελέγχου.

1)Πσυσκευή υλικού αντίστασης και μεταφοράς

Συσκευή υλικού πίεσης και μεταφοράς: περιλαμβάνει κυρίως πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μείωσης της ταχύτητας, πίεση και μεταφορά ρολ,σύστημα αέρα υπό πίεση του κυλίνδρου καθοδήγησης, επιθεωρημένη μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει το υλικό από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει τον ηλεκτρικό κινητήρα και την μονάδα μεταφοράς της ταχύτητας του υλικού.

2) Συγκρότημα πλαισίου συσσωρευτή

Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτρικό κινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.

3) ΕπενδύσειςΣυσκευή αποστολής υλικού

Η συσκευή αποστολής υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

ΕπενδύσειςSΕπικαιροποίηση:

1)Διάμετρος: 12000 mm

2)Δάχος σπείρας από χάλυβα:2.0-10.0mm· πλάτος:280-600mm

3) Ταχύτητα μεταφοράς υλικού:Vmax=100-120m/min

4) Δύναμη τροφοδοσίας κινητήρα: DC 90kw Z4-200-31 (κατασκευαστής:WANGPAI)

5) Δύναμη κινητήρα σώματος συσσωρευτή: AC 11KWX16

6) Διάρκεια αποθήκευσης: 500-1000M

• FΣιδηροτροφείο

1)Σχηματισμός ακατέργαστων(Καταρρύθμιση, Σύνολο):

Τροφοδοσία επίπεδο ρόλο, τροφοδοσία, τροφοδοσία, πέντε ρόλους παθητική ισοπέδωση,Hοριζόντια,Hοριζόντια, κατακόρυφη, Hοριζόντια, κατακόρυφη,Hοριζόντια, κάθετη, κάθετη, κάθετη

2)Επεξεργασμένα σχηματιστικά (Τελική πάσα)

Hοριζόντια, κατακόρυφη,Hοριζόντια, κατακόρυφη,Hοριζόντια, κατακόρυφη

3) ΕπενδύσειςΕργασιακό τραπέζι συγκόλλησης

Οδηγός ρολ, τέσσερις ρολ συμπίεση, Μηχανική ξύρισμα, γυαλιστερό ρολ.

4 Γυδρολογικό σύστημα

5) ΕπενδύσειςΜηχανή μεγέθους

κάθετο,Six παγκόσμιο στέλεχοςΚύριε,ΤΒάλε το κεφάλι της γαλοπούλας.

8.Σιδηρουργικό πριόνι

1.1Υλικό σωλήνα:Q235,Q355

1.2Γύρος: 89-190 mm, πάχος:2.0-10mm

Διάμετρο: 89-190 mm, πάχος:2.0-10mm

1.3 Μέγιστη ταχύτητα γραμμής: 50m/min (Μέγιστο μήκος κοπής 9 m, μέγιστη οπτική απόδοση σωλήνα F70mm και πάχος τοιχώματος 3,0 mm)

1.4 Κατεύθυνση παραγωγής της αγωγού:

1.5 Υψόμετρος της γραμμής:

Το ύψος από το πάτωμα μέχρι το κάτω μέρος του σωλήνα: mm

Το ύψος από την επιφάνεια του τμήματος μεγέθους, στο οποίο πρέπει να τοποθετηθεί η συσκευή μέτρησης ταχύτητας, μέχρι τον πυθμένα του σωλήνα:

Μέγεθος του χώρου όπου θα εγκατασταθεί ο ρόλος μέτρησης ταχύτητας:

1.6Μέρος κοπής σωλήνων: 6000-15000 mm

1.7 ακρίβεια κοπής: ±2 mm (απαιτούμενη αστάθεια ταχύτητας γραμμής για κυλίνδρους ≤2%)

1.8Ποσότητα σπασμάτων: Μέγιστο: 0,2 mm

2.1 Υιοθετούνται σεροκινητήρες.

10.600kwHΥψηλή συχνότητα συγκόλλησης:σΑγγέζος)
