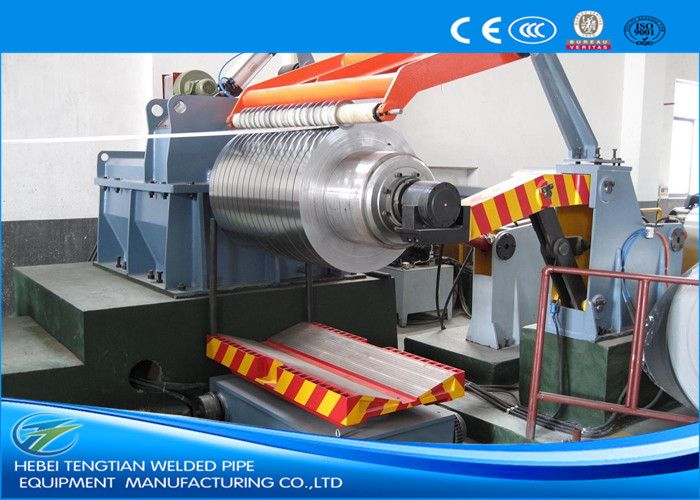

Μηχανή κοπής χάλυβα CRC Sheet 25 λωρίδων Έλεγχος κεντρικής γραμμής Πιστοποίηση ISO
Προδιαγραφές Προϊόντος
| Χαρακτηριστικό |
Τιμή |
| Υλικό |
Φύλλο χάλυβα HRC, CRC, γαλβανισμένο |
| Τάση |
220/380/415/420/440V |
| Ταχύτητα μύλου |
Μέγιστο 120m/min |
| Εγγύηση |
1 Έτος |
| Υλικό λεπίδας |
SKD11 |
| Ανοχή πλάτους |
+/-0.05mm |
| Έλεγχος |
PLC |
| Εξυπηρέτηση μετά την πώληση |
Μηχανικοί διαθέσιμοι για σέρβις μηχανημάτων στο εξωτερικό |
| Μέγιστες λωρίδες κοπής |
25 λωρίδες |
| Βάρος πηνίου |
30 τόνοι max. |
Περιγραφή προϊόντος
ZJ-(0.4～4) ×1600mm Πλήρως Αυτόματη Μηχανή Κοπής Χάλυβα HRC CRC Υψηλής Ακρίβειας Υψηλής Ταχύτητας
Αυτή η γραμμή κοπής λεπτών φύλλων, που ονομάζεται επίσης κόφτης μεταλλικών πηνίων, είναι μια γραμμή παραγωγής σχεδιασμένη για να διασπά τα κύρια πηνία σε μικρότερα πηνία συγκεκριμένων πλάτων. Το σύστημα αποτελείται από πολλαπλά εξαρτήματα που λειτουργούν αρμονικά για αποτελεσματική λειτουργία.
Βασικά χαρακτηριστικά
- Γραμμές παραγωγής σχεδιασμένες κατά παραγγελία, προσαρμοσμένες στις απαιτήσεις του πελάτη
- Ευέλικτη διαμόρφωση με επιλογές ξετυλίγματος μονής ή διπλής μανδρέλας
- Έλεγχος κεντρικής γραμμής ακριβείας για ακριβή κοπή λεπτών υλικών
- Μέτρα προστασίας επιφανειών για ευαίσθητα υλικά όπως ανοξείδωτο χάλυβα
- Προηγμένο σχέδιο υδραυλικού συστήματος για βέλτιστη απόδοση
- Υψηλής ποιότητας εξαρτήματα από αξιόπιστους προμηθευτές
- Αυστηρός ποιοτικός έλεγχος καθ' όλη τη διάρκεια της κατασκευαστικής διαδικασίας
- Ανταγωνιστικές τιμές μέσω αποτελεσματικής διαχείρισης της παραγωγής
- Επιλογή συστημάτων κίνησης κινητήρα AC ή DC
- Ολοκληρωμένα χαρακτηριστικά ασφαλείας, συμπεριλαμβανομένης της διακοπής έκτακτης ανάγκης
Διαδικασία εργασίας
Η πλήρης ακολουθία λειτουργίας περιλαμβάνει: Φόρτωση πηνίου → Ξετυλίγωμα διπλής μανδρέλας → Τροφοδοσία κεφαλής πηνίου, πίεση & φτυάρισμα → Τροφοδοσία με πρέσα διπλού κυλίνδρου, ισοπέδωση πέντε κυλίνδρων → Κοπή άκρων → Συσσωρευτής οπών(1) → Ευθυγράμμιση λωρίδων → Διάτμηση δίσκου → Αναδίπλωση απορριμμάτων → Συσσωρευτής οπών(2) → Προ-διαχωριστής/Τεντωτήρας/κύλινδρος μέτρησης μήκους → Επανατύλιξη/Πρέσα πηνίων & διαχωριστής → Εκφόρτωση πηνίων → Υδραυλικός έλεγχος → Ηλεκτρικός έλεγχος.
Τεχνικές παράμετροι
Υλικό πηνίων: HRC, CRC, GI, PPGI, ST37, ST52
Πάχος λωρίδας: (0.4-4) mm
Μέγιστο πλάτος λωρίδας: 1600mm
ID πηνίου: ≥Φ508mm
OD πηνίου: Φ2000mm
Μέγιστο βάρος πηνίου: 30000Kgs
Κινητήρας κόφτη: 90KW DC motor
Άξονας κόφτη: Ф220 x 1650mm
Δίσκοι μαχαιριών: ID220mm x OD330mm x 10mm, 6CrW2Si
Δίσκος διαχωρισμού: ID85 x OD210mm x 6mm, 65Mn
Σύστημα τάνυσης: Τυλίξιμο από τσόχα από μαλλί τριβής γύρω από ξύλινες πλάκες
Μπλοκ επανατύλιξης: Ф508 x 1700mm
Κινητήρας επανατύλιξης: 110KW DC motor
Ηλεκτρικός έλεγχος: Eurotherm 590 DC driver cabinet plus control panels
Ταχύτητα κοπής: max 100m/min, ρυθμιζόμενη
Προδιαγραφές μοντέλου
| Μοντέλο |
Πάχος |
Πλάτος |
Βάρος πηνίου |
Τελικό πλάτος σχισμής |
Μέγιστη ταχύτητα κοπής |
| JY-1 x 600 |
0.2-1mm |
100-600mm |
Max 8T |
Ελάχ. 20mm |
120m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300mm |
Max 15T |
Ελάχ. 25mm |
150m/min |
| JY-3 x 1600 |
0.3-3mm |
500-1600mm |
Max 20T |
Ελάχ. 25mm |
120m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600mm |
Max 30T |
Ελάχ. 30mm |
120m/min |
Σημείωση: Τα δεδομένα στη φόρμα χρησιμεύουν ως γενική αναφορά. Σχεδιάζουμε και κατασκευάζουμε κάθε γραμμή σύμφωνα με τις συγκεκριμένες απαιτήσεις του πελάτη, διασφαλίζοντας τη βέλτιστη απόδοση για κάθε εφαρμογή.
Οι μηχανές κοπής μας είναι πλήρως προσαρμόσιμες. Παρέχετε τις συγκεκριμένες παραμέτρους και απαιτήσεις σας και θα σχεδιάσουμε μια προσαρμοσμένη λύση μηχανημάτων για τη λειτουργία σας.
