Μηχανή κοπής μεταλλικών φύλλων/στριπών υψηλής ακρίβειας ρυθμιζόμενη ταχύτητα

Μηχανή κοπής μεταλλικών φύλλων/στριπών υψηλής ακρίβειας ρυθμιζόμενη ταχύτητα

Εισαγωγή:
Η ικανότητα της γραμμής κοπής κυλίνδρων μεσαίου πάχους χρησιμοποιείται κυρίως για την κοπή κυλίνδρων χάλυβα πάχους 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm ή 3 ~ 10 mm.800~1800mm ή 800~2000mm σε στενότερες περιστροφές μωρούΑυτό το σχιστήρα χάλυβα χρησιμοποιείται ευρέως για την απόδειξη σπείρας ταινιών χάλυβα για το εργοστάσιο ψυχρού κυλίνδρου, το εργοστάσιο συγκολλημένων σωλήνων, το μηχάνημα σχηματισμού ρολ, κλπ.

Πλεονεκτήματα και χαρακτηριστικά:
1. βάρος των μεσαίου πάχους σπειροειδών χάλυβα συνήθως με βάρος έως και περίπου 30 τόνους, σε αυτή την περίπτωση, απαιτείται διπλός ξετυλίκτης με μανδύλα για να φορτωθούν τόσο βαριά σπειροειδές.Δύο decoiler mandrel μπορεί να γίνει σε τρία βήματα αντίστοιχα για τρία είδη διεθνών προτύπων εσωτερικής διαμέτρου σπείρες Φ508mmΦ610mm, Φ760mm. Την ίδια στιγμή,Δύο decoiler mandrel μπορεί να γίνει διπλός κώνους χωρίς βήματα που μπορούν να υποστηρίξουν και decoil ένα ευρύ φάσμα διαφορετικών coils ID από Φ480-800mm για ειδική μηχανή κοπής χάλυβα.

Εργασιακή διαδικασία:
Εφοδιασμός με κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Κύρια τεχνική παράμετρος
Υλικό των κυλίνδρων: χάλυβα άνθρακα, χρωματικό χάλυβα, γαλβανισμένο χάλυβα κλπ.
Δάχος ταινίας: (3~10) mm
Διάμετρος λωρίδας: 800~2000mm
Εσωτερική διάμετρος κυλίνδρων: ≥Φ508mm
Μέγιστη εξωτερική διάμετρος των κυλίνδρων: Φ2000mm
Μηχανή κοπής χάλυβα μέγιστο βάρος τροχιάς: 35000kg
Υλικό κυλίνδρου ισοπέδωσης: 40Cr
Στρίδιο σχιστήρα χάλυβα: Φ300 x 2050 mm
Υλικό κοπτήρα δίσκου: 6CrW2Si, HRC 55-58
Μηχανή κοπής χάλυβα Στρίψιμο σφινδέλου: Φ610×2100mm
Ταχύτητα κοπής: (0~60) m/min, ρυθμιζόμενη

Πλεονεκτήματα & Χαρακτηριστικά της μηχανής κοπής κυλίνδρων μας:
1Κάθε γραμμή παραγωγής (γραμμή κοπής λεπτών φύλλων) σχεδιάζεται και κατασκευάζεται αυστηρά σύμφωνα με τις απαιτήσεις του πελάτη.βεβαιώνονται ότι ολόκληρο το σχιστήρα μεταλλικού κυλίνδρου είναι συμπαγές, ομαλή, σταθερή και εύκολη στη λειτουργία.
2Στην γραμμή κοπής μεσαίου πάχους κύλινδρου υπάρχουν ένας ή δύο συσσωρευτές οπών, οι οποίοι εξαρτώνται από τον ελάχιστο πάχος, την ταχύτητα κοπής κλπ.Ένα σωληνάριο λάκκων βρίσκεται πάντα μετά από το σλιτερ και πριν από το στρεσογόνο.
3Σύμφωνα με τις λειτουργίες και την απαίτηση στερεότητας κάθε μονάδας σχιστήρα χάλυβα, υιοθετούμε κατάλληλη δομή και χρησιμοποιούμε κατάλληλο και επαρκές υλικό για να κάνουμε κάθε μονάδα γραμμής σχιστήρα χαλκού.
4Το καλό υλικό και τα ακριβή μεγέθη των μαχαιριών δίσκου, των διασταυρωτών και των ελαστικών δαχτυλιδιών στο άξονα κοπής για τη μηχανή κοπής χάλυβα μας μπορούν να εξασφαλίσουν μικρές σχισμές, μικρές καμπέρες ((± 0,10 mm / m),χωρίς κολλώδητητα στα μαχαίρια και ακριβές πλάτος σχισμής ((+/-00,05 χιλιοστά).
5Ο τροχός απορριμμάτων του ατσάλινου σχιστήρα μας χρησιμοποιεί κινητήρα ροπής, διασφαλίζοντας ομοιόμορφα και συγχρονικά την άνεση.
6Για την ταχεία αλλαγή των μαχαιριών με δίσκο, μπορεί να επιλεγεί διπλός σχιστήρας χάλυβα.Στη συνέχεια, απλά ανταλλάσσει τις θέσεις των δύο ατσάλινων κυλίνδρων γραμμής κοπής για να συνεχίσει την εργασία.
7Οι κυλίνδροι διπλής πίεσης εγκαθίστανται σε κάθε εξοπλισμό διαδοχικά ακολουθώντας κάθε τρύπα συσσωρευτή, σε περίπτωση που η κεφαλή της ταινίας πέσει σε τρύπα κατά την τροφοδοσία της κεφαλής της ταινίας μέσω της γραμμής κοπής χάλυβα.
8. Στρογγυλοί διαχωρίζοντας & πιέζοντας-κάτω στήριγμα είναι εγκατεστημένο στο recoiler, υδραυλικά προωθημένο, πιέστε στο recoiling μπλοκ σφιχτά και αυτομάτως να κινηθεί προς τα πάνω καθώς recoiling διάμετρος γίνεται μεγαλύτερη.

Η μηχανή κοπής γραμμής είναι συνήθως προσαρμοσμένη σύμφωνα με τις απαιτήσεις του πελάτη, εφόσον μας παρέχετε τις παραμέτρους και τις απαιτήσεις,Και μετά σχεδιάσαμε για σας ένα κατάλληλο σχέδιο εξοπλισμού μηχανών.

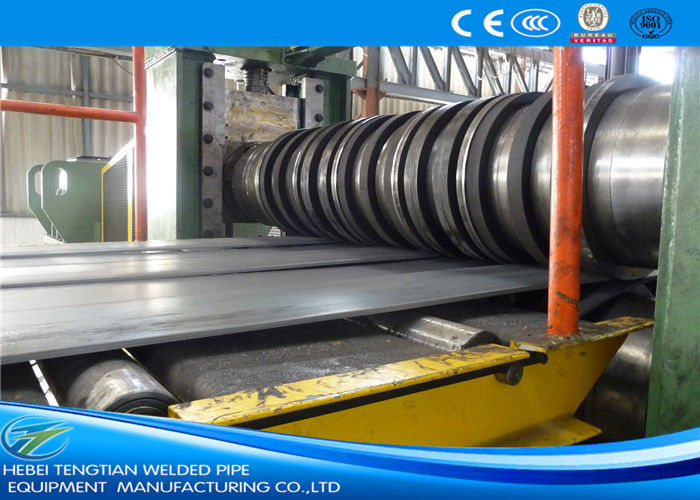

Λεπτομέρειες της Steel Slitter:
