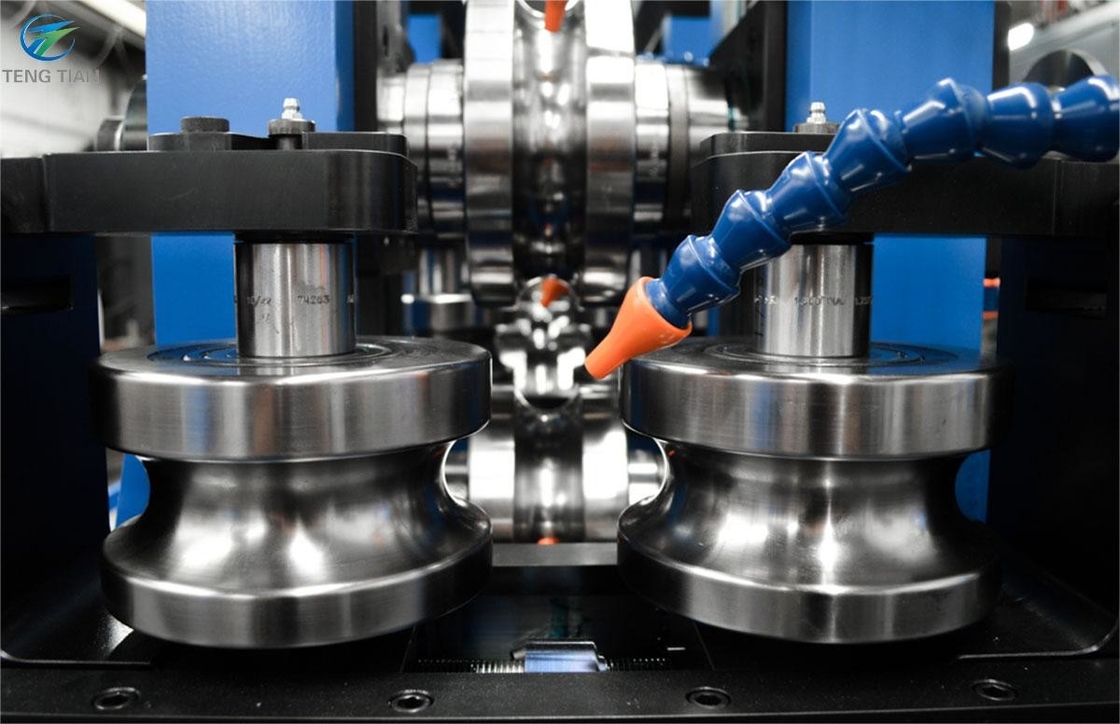

Ημιαυτόματη μηχανή κατασκευής σωλήνων από χάλυβα 2,5 kW

Μηχανές κατασκευής σωλήνων από χάλυβα

Μηχανές συσκευασίας σωλήνωνΧρησιμοποιείται για τη συλλογή, στοιβάζοντας ατσάλινο σωλήνα σε 6 ή 4 γωνίες, και δέσμη αυτόματα.Η γραμμή συσκευασίας μας μπορεί να βελτιώσει την ποιότητα των σωλήνων σας και την αποδοτικότητα της παραγωγής, να μειώσει το κόστος, καθώς και να εξαλείψει τους πιθανούς κινδύνους για την ασφάλεια.

 Χαρακτηριστικό:

1. Εφοδιασμός και συσκευασία αυτόματα

2Τέλειος σωλήνας επιφάνειας.

3. Λιγότερη εργασία, μικρότερο εργατικό δυναμικό

4. Αυτοματοποιημένη λειτουργία, χαμηλότερος θόρυβος

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΕΣ:

Διαδικασία εργασίας:

Οι σωλήνες μεταφέρονται στην περιοχή συσκευασίας μέσω του πίνακα εξόρυξης:

1Σωλήνες που στρέφονται σε συσκευαστή:

Οι σωλήνες στρέφονται προς τη συσκευή μεταφοράς της αλυσίδας συσκευασίας με τη συσκευή στροφής σωλήνων και στη συνέχεια μετακινούνται στην θέση μέτρησης σωλήνων.

2.Συγκρίσεις και στοιβάσεις σωλήνων:

Το σύστημα έχει το πρόγραμμα που καθορίζει πόσα κομμάτια σωλήνων θα χρειαστεί σε ένα δέμα για διαφορετικά μεγέθη,then the system will send order to the machine counting and accumulating the pipes layer by layer until enough pipes are collected；the pipe collecting device will go down the height of one layer when one layer of pipes are collected and pushed to the collecting device；there is also one end alignment device at one end;

3Μεταφορά δέσμης:

Το σύνολο των σωλήνων θα μετακινηθεί στην θέση συγκέντρωσης από το όχημα μεταφοράς, κατόπιν η συσκευή συλλογής θα επιστρέψει στην θέση συλλογής περιμένοντας ένα νέο δέμα.

4.Αυτόματη συσκευή δέσμης:

Η κρεμασμένη αυτόματη συσκευή δέσμευσης θα λειτουργεί ως απαιτούμενη θέση ζώνης δέσμευσης βήμα προς βήμα· η πρόοδος είναι η εξής:η συσκευή δέσμευσης θα μετακινηθεί προς τα κάτω στην θέση δέσμευσης και να έρθει σε επαφή με το ανώτερο στρώμα των σωλήνων, το κανάλι καθοδήγησης ζώνης θα κλείσει, η κεφαλή δέσμευσης θα στείλει έξω τη ζώνη, συνδέοντας το τέλος της ζώνης, στη συνέχεια σφίγγει τη ζώνη, πτυχές και στη συνέχεια κόψει τη ζώνη,Μετά από αυτό το κανάλι καθοδήγησης ζώνης θα ανοίξει, η κεφαλή δέσμευσης επιστρέφει στην αρχική θέση και προετοιμάζει την επόμενη δέσμευση·

Οι συσκευασμένοι σωλήνες μεταφέρονται στη θέση αποθήκευσης από τη συσκευή μεταφοράς αλυσίδας αποθήκευσης, το όχημα μεταφοράς επιστρέφει και περιμένει το επόμενο δέμα.

5- Αποθήκευση:

Ο χώρος αποθήκευσης θα αποθηκεύει τρία δέματα και θα μετακινηθεί στον χώρο των τελικών σωλήνων από το γερανό.

Ο κύκλος: ολόκληρη η διαδικασία θα ελέγχεται από τον βιομηχανικό PLC αυτόματα, έχει επίσης τη λειτουργία του χειροκίνητου και αυτόματου ελέγχου για να εξασφαλιστεί η συνεχή παραγωγή και η αντοχή της εργασίας.
