Τεχνική συγκόλληση με τεχνολογία σχηματισμού FFX

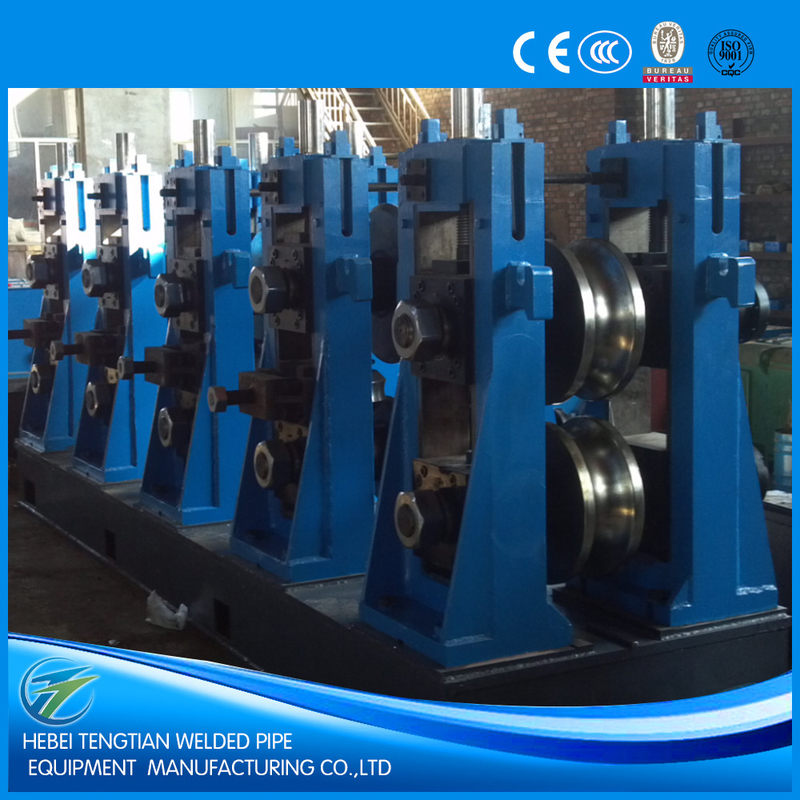

ERW273 υψηλής ακρίβειας πλήρως αυτόματη μηχανή παραγωγής σωλήνων ERW

Αυτή η γραμμή χρησιμοποιείται για την κατασκευή συγκολλημένου χάλυβα σωλήνα Φ114mm-Φ273mm με 2.0mm-10.0mm πάχους τοίχου, μπορεί να παράγει τετραγωνικό σωλήνα 60 * 60 - 200 * 200mm.
Μετά την απορρόφηση προηγμένης τεχνολογίας κατασκευής σωλήνων από το εξωτερικό και το εγχώριο,Η καινοτόμο σχεδιασμένη γραμμή παραγωγής μας και κάθε μονάδα της παραγωγής δεν είναι μόνο οικονομική αλλά και πρακτική..


Σύντομη εισαγωγή του εργοστασίου παραγωγής σωλήνων ERW

• Το εργοστάσιο παραγωγής σωλήνων ERW είναι μια σειρά μηχανών που κατασκευάζουν σωλήνες και σωλήνες με διαμήκη συγκόλληση και σωλήνες με ταινίες χάλυβα ορισμένου πλάτους.
• Ξεκινά με το να ξετυλίγει και να ισοπεδώνει τις σχισμένες ατσάλινες ρόδες σε ράβδους ατσάλινου.
• Οι επίπεδες ταινίες χάλυβα θα εισαχθούν στη συνέχεια στη μηχανή σχηματισμού και η τροχονόμηση κυλίνδρων στη μηχανή θα κυλήσει τη ταινία σε σχήμα στρογγυλού σωλήνα.
• Στη συνέχεια, οι τυλιγμένες λωρίδες αποστέλλονται στο κουτί συγκόλλησης, όπου ο σωλήνας συγκολλείται με συγκόλληση υψηλής συχνότητας σε στερεή κατάσταση.
• Οι συγκολλημένοι σωλήνες σχηματίζονται σε αναμενόμενο σχήμα ή μέγεθος σε μια μηχανή μεγέθους.

Πλεονέκτημα προϊόντος:

1. Υψηλή ακρίβεια
   ανάμεσα σε επίπεδα κυλίνδρων 0.01, μεταξύ του πλαισίου και του διαχωρισμού διαδρόμου ≤0.02, κάθετο βαθμό πλαισίου ≤0.05, κάθε βαθμός παράλληλης κάθε πλαισίου ≤0.1Διάμετρος σωλήνα χάλυβα και στρογγυλότητα σφάλμα ≤ 0.08
2. Χρησιμοποιεί ιαπωνική τεχνολογία για να κάνει τις απαιτήσεις των ξένων πελατών που χρειάζονται την υψηλή ακρίβεια απαίτηση
3. Προγραμματισμένη χρήση του εργαλείου σκουλήκι και ρύθμιση σκουλήκι, η ακρίβεια ρύθμισης είναι υψηλή, ενέργεια με ακρίβεια
4. Η ουλή ξύρισμα μπορεί να ρυθμιστεί 3D ρύθμιση, ξύρισμα μπορεί κατά μήκος του ατσάλινου κύκλου ± 20 ° περιστροφή.
5. Το στρογγυλό τετράγωνο είναι το τετράγωνο τουρκικού κεφαλιού, μπορεί να μειώσει το βάρος του καλούπιου, σχηματίζοντας σταθερή, ομοιόμορφη γωνία R.
6. Ανέβασε το επίπεδο του άξονα αυξήστε το νάιλον, μειώστε την πρόσκρουση στον άξονα και το ρουλέν.

Διαδικασία παραγωγής
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Προδιαγραφές:
1. Πρωτοϋλικά

2. Περιοχή παραγωγής:

3Χ.Φ. Γουέλντερ:Επεξεργαστής υψηλής συχνότητας στερεής κατάστασης GGP800Kw
4Ταχύτητα γραμμής:Μαξ.40m/min
5μήκος του σωλήνα: 6-12m
6Ακρίβεια κοπής:±3 mm
7Ηλεκτρική εγκατεστημένη ισχύς:περίπου 1000KW
8Μέγεθος ολόκληρης της γραμμής:περίπου 100X12m



Ως πιστοποιημένος κατασκευαστής και προμηθευτής μηχανών κατασκευής σωλήνων CE & ISO9001: 2008 στην Κίνα.Μέρκο, Καζακστάν, Ουζμπεκιστάν, Τατζικιστάν, Συρία, Ιράν, Ιράκ, Μεξικό, Σρι Λάνκα, Πακιστάν, Ταϊλάνδη, Βιετνάμ και άλλες πάνω από 30 χώρες.
