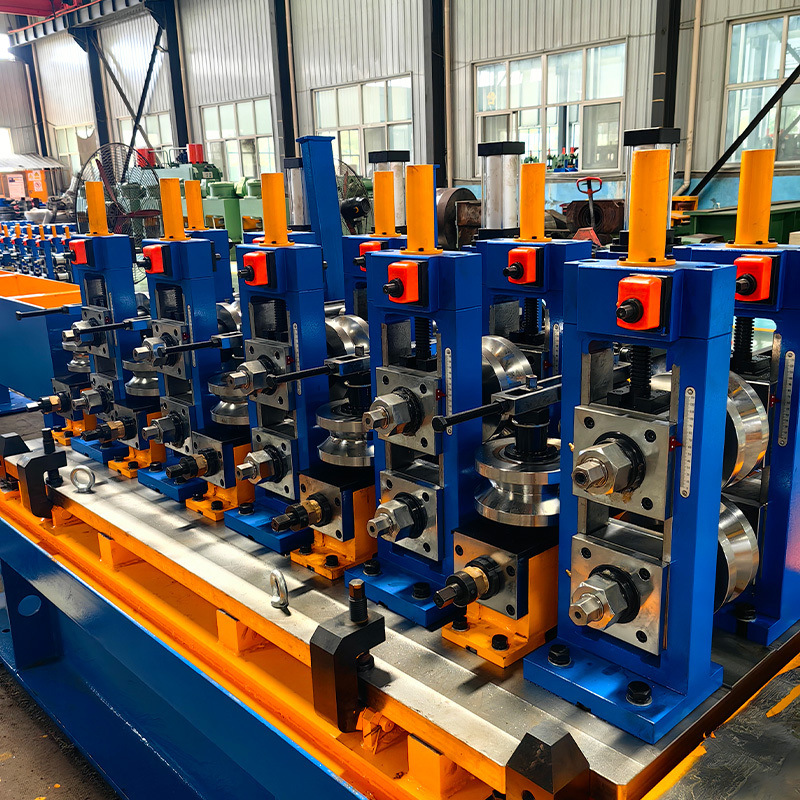

ERW χάλυβα σωλήνα υψηλής συχνότητας συγκολλημένο μύλο σωλήνα

Η HG 165.2x9 (((7") υψηλής ακρίβειας υψηλής συχνότητας συγκολλημένη γραμμή παραγωγής σωλήνων είναι σχεδιασμένη για την κατασκευή δομικών σωλήνων με τις ακόλουθες δυνατότητες:

• Στρογγυλή διάμετρος σωλήνα: 76,3-165,2mm με πάχος 2,0-9,0mm
• Μέγεθος τετραγωνικού σωλήνα: 75x75-150x150mm με πάχος 2,0-9.0mm
• Μεγέθος ορθογώνιου σωλήνα: 100x50-200x100mm με πάχος 2,0-9,0mm

Αυτή η γραμμή παραγωγής ενσωματώνει προηγμένη τεχνολογία με έλεγχο PC/υπολογιστή, προσφέροντας βολική λειτουργία και συντήρηση, ενώ παράλληλα επιτυγχάνει διεθνή πρότυπα.

• Υλικό: Ζεστή ή κρύα έλαση ταινίας χάλυβα (SRT355, SGT355, STK490, SGH490, POSMAC)
• Δάχος: 2,0 - 9,0 mm
• Διάμετρο: 230-600 mm
• Εσωτερική διάμετρος τροχιάς: Φ508mm
• Εξωτερική διάμετρος τροχιάς: Φ1200-Φ2000mm (τελική επιβεβαίωση από τον αγοραστή)
• Μέγιστο βάρος τροχιάς: 10 τόνους
• Ταχύτητα του μύλου: Max 60m/min
• Κατάσταση της άκρης της λωρίδας: Slitter
• Κατεύθυνση γραμμής: δεξιά προς αριστερά

Η πλήρης διαδικασία παραγωγής περιλαμβάνει:

• Ανοίγει → Στενό κεφάλι → Ξυρισμός και συγκόλληση → Συσσωρευτής → Σχηματισμός
• Ζυθοποιός HF → Κόπτης χάντρων → Ψύξη → Μεγέθυνση → Κεφαλή γαλοπούλας
• Σίλε → Τραπέζι εξάντλησης → Μηχανή ευθυγράμμισης (προαιρετικό) → Τελική συσκευή → Συσκευή → Αποθήκευση

• Εξωτερική διάμετρος τροχιάς: Φ1200-2000 mm
• Διάμετρος λωρίδας: 230-600 mm
• Μέγιστο βάρος ταινίας: 10 τόνους
• Ταχύτητα: 5m/min
• Τύπος ανελκυστήρα: υδραυλικό

• Τύπος επέκτασης: Υδραυλική επέκταση
• Κινητήρας κίνησης: 4kw, 380V
• Ταχύτητα περιστροφής του μάνδρου: Nmin=1r/min
• Χαρακτηριστικά ρυθμιζόμενης τάσης τύπου φρένα δίσκου ψύξης με νερό

• Μηχανή εξισορρόπησης: 15 kW
• Διάμετρος κυλίνδρου τσιμπήματος: Φ210x900mm (υλικό: 40Cr)
• Διάμετρος κυλίνδρου ισοπέδωσης: Φ160x900mm (υλικό: 40Cr)
• Διάμετρο επιπέδου: 230-600 mm
• Ταχύτητα τσιμπήματος/επίπεδοσης: 0-11M/min

• Συνηθισμένος τύπος W Bending με ελικοειδή μειωτή
• Σύστημα ταχείας αλλαγής U-Joint για την αλλαγή ρολ
• Δύναμη κινητήρα: 160 kW
• Τετρακυκλικές στήλες συσφίγματος με ρυθμιστή κινητήρα εναλλασσόμενου ρεύματος
• Εξωτερική μηχανή κοπής με 2 κεφαλές (υδραυλική ρύθμιση)

• Μέγιστη ταχύτητα γραμμής: 60m/min
• μήκος κοπής σωλήνα: 4000-15000mm
• Ακριβότητα κοπής: ±2 mm
• Ποσότητα σπασμάτων: μέγιστο 0,2 mm
• Σερβοκινητήρας με κινητήρα κύριας ισχύος 37kw
• Χαρακτηριστικά 3 ομάδων υδραυλικών σφραγίδων με κωνική είσοδο

• Συνολικό μήκος: ~ 25 μέτρα με απόσταση κυλίσματος 600 mm
• Μηχανές με κινητήρα εναλλασσόμενου ρεύματος με ρύθμιση ταχύτητας από μετατροπέα
• Αυτόματη διαλογή καλών και ελαττωματικών σωλήνων
• Σύστημα φυσήματος αέρα για τον καθαρισμό της εξωτερικής πλευράς

• Διάμετρος σωλήνα: Φ76,3-Φ165,2mm
• Ταχύτητα διόρθωσης: 20-60m/min
• Δύναμη κινητήρα: 55kw × 2 σετ
• Πεδίο ανύψωσης άνω κυλίνδρων: 250 mm
• Χαρακτηριστικά ρύθμιση του κιβωτίου εργαλείων σκουληκιού για ακριβή έλεγχο
