Μηχανή μύλου σωλήνων υψηλής συχνότητας συγκολλημένου μύλου HG 203x8
Προδιαγραφές προϊόντος
| Ιδιότης |
Αξία |
| Πάχος πηνίου |
1,5-8mm |
| Πλάτος πηνίου |
240-640mm |
| Εσωτερική διάμετρος |
φ508～φ610mm |
| Εξωτερική διάμετρος |
φ1200～φ2000mm |
| Μέγιστη Ταχύτητα |
60μ/λεπτό |
| Εγγύηση |
Ένα έτος |
| Υλικό |
HRC χαμηλού άνθρακα |
Επισκόπηση προϊόντος
Η γραμμή παραγωγής συγκολλημένων σωλήνων υψηλής ακρίβειας υψηλής ακρίβειας HG 165.2x9 είναι σχεδιασμένη για παραγωγή δομικών σωλήνων, ικανή να κατασκευάζει:
- Στρογγυλοί σωλήνες: φ76-203mm με πάχος 1,5-8,0mm
- Τετράγωνοι σωλήνες: 60x60-160x160mm με πάχος 1,5-8,0mm
Αυτή η γραμμή παραγωγής ενσωματώνει καινοτόμο σχεδιασμό με πλήρη έλεγχο Η/Υ/υπολογιστή, προσφέροντας προηγμένη τεχνολογία, άνετη λειτουργία και συντήρηση, πληρώντας τα διεθνή πρότυπα.
Τεχνικές Προδιαγραφές
1. Συνθήκες πρώτων υλών
- Λωρίδα χάλυβα θερμής ή ψυχρής έλασης
- Υλικό: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Πάχος λωρίδας: 1,5-8,0mm
- Πλάτος λωρίδας: 240-640mm
- Εσωτερική διάμετρος πηνίου: Φ508mm
- Εξωτερική διάμετρος πηνίου: Φ1200-Φ2000mm (τελική επιβεβαίωση από τον αγοραστή)
- Μέγιστο βάρος πηνίου: 10 τόνοι
- Ταχύτητα μύλου: Μέγιστη 60m/min
- Κατάσταση άκρης λωρίδας: Slitter
- Κατεύθυνση γραμμής: από δεξιά προς τα αριστερά (τελική επιβεβαίωση από τον αγοραστή)
2. Εύρος μεγέθους σωλήνα
- Στρογγυλός σωλήνας: φ76-φ203mm
- Τετράγωνος σωλήνας: 60x60-160x160mm
- Πάχος προϊόντος: 1,5-8,0mm
- Μήκος: 4-7M
- Ταχύτητα: Μέγιστη 60m/min
Διαδικασία Παραγωγής
Uncoiler → Ευθύγραμμη κεφαλή → Διάτμηση και συγκόλληση → Συσσωρευτής → Μορφοποίηση → Συγκολλητής HF → Κόπτης σφαιριδίων → Ψύξη → Μέγεθος → Κεφαλή γαλοπούλας → Πριόνι → Εξαντλημένο τραπέζι → Μηχάνημα ισιώματος (προαιρετικό) → Επένδυση άκρου → Συσκευασία → Κατάστημα
Κύρια Εξαρτήματα Εξοπλισμού
1. Φόρτωση αυτοκινήτου
- Εξωτερική διάμετρος πηνίου: Φ1200-2000mm (τελική επιβεβαίωση από τον αγοραστή)
- Πλάτος λωρίδας: 240-640mm
- Μέγιστο βάρος λωρίδας: 10 τόνοι
- Ταχύτητα: 5m/min
- Τύπος ανελκυστήρα: Υδραυλικός
- Μοντέλο κυλίνδρου λαδιού: Y-HG1-E200/120x860LF3-L1o
2. One Mandrel Hydraulic Uncoiler
- Δομή: Υδραυλικός αποσπώμενος ενός άξονα
- Εξωτερική διάμετρος πηνίου: Φ1200-2000mm
- Εσωτερική διάμετρος πηνίου: Φ508mm
- Πλάτος λωρίδας: 240-640mm
- Πάχος λωρίδας: 1,5-8,0mm
- Μέγιστο βάρος λωρίδας: 10,0 τόνος
- Τύπος επέκτασης: Υδραυλική διαστολή
- Κινητήρας κίνησης: 4kw, 380V
- Ταχύτητα περιστροφής μανδρελίου: Nmin=1r/min
3. Μηχανή ίσιας κεφαλής
Ο εξοπλισμός χρησιμοποιείται για την ομαλή οδήγηση της χαλύβδινης λωρίδας στον ισοπεδωτή, που αποτελείται από σύνθεση βραχίονα πίεσης και κεφαλή φτυαριού.
4. Μηχάνημα ισοπέδωσης τσιμπήματος
- Κινητήρας ισοπέδωσης: 15KW
- Διάμετρος ρολού τσίμπημα: Φ210x900mm (υλικό: 40Cr)
- Διάμετρος ρολού ισοπέδωσης: Φ160x900mm (υλικό: 40Cr)
- Πλάτος ισοπέδωσης: 240-640mm
- Πάχος τσιμπήματος/ισοπέδωσης: 1,5-8,0 mm
- Ταχύτητα τσιμπήματος/ισοστάθμισης: 0-11M/Min
5. Διάτμηση και Συγκολλητή
- Πάχος λωρίδας χάλυβα: 1,5-8,0mm
- Πλάτος λωρίδας χάλυβα: 240-640mm
- Τύπος κοπής: Υδραυλική
- Τύπος συμπίεσης: Υδραυλική
- Τύπος συγκόλλησης: Μηχανοκίνητη κίνηση
- Μάρκα: Συγκολλητής CO2 της Σαγκάης
- Υδραυλική πίεση λειτουργίας: 10Mpa
- Υλικό λεπίδας: H13
6. Οριζόντιος συσσωρευτής
- Διάμετρος: 10000mm
- Πάχος πηνίου χάλυβα: 1,5-8,0mm
- Πλάτος λωρίδας: 240-640mm
- Ταχύτητα μεταφοράς υλικού: Vmax=100-180m/min
- Ισχύς κινητήρα τροφοδοσίας: DC 90kw Z4-200-31 (κατασκευαστής: WANGPAI)
- Ισχύς κινητήρα σώματος συσσωρευτή: AC 15KWX16
- Μήκος αποθήκευσης: 500-1000M

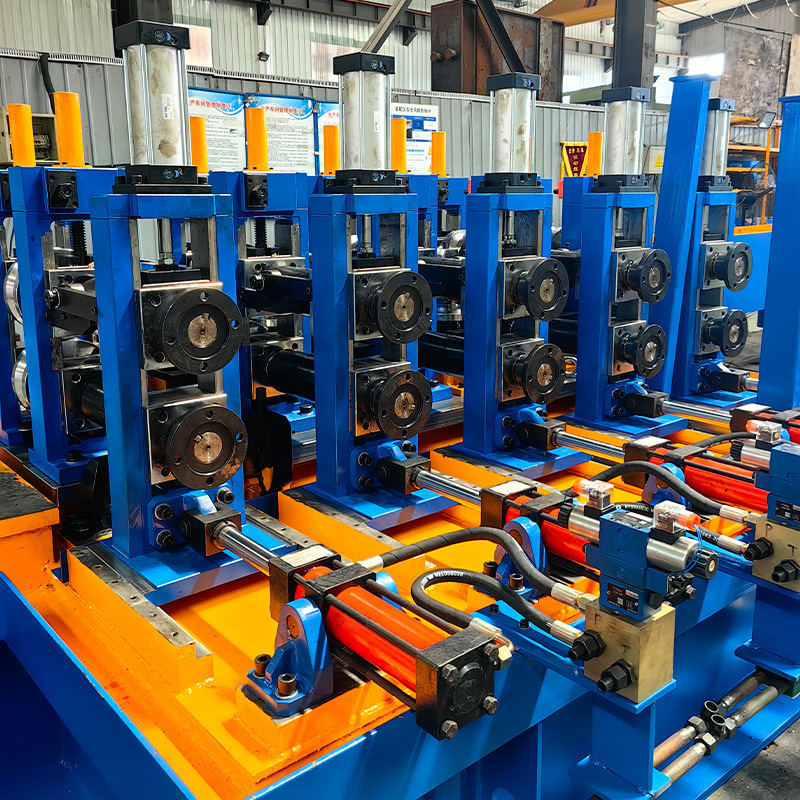

7. Μύλος Μορφοποίησης και Μεγεθών
- Συμβατικό Τύπο: W Κάμψη
- Τύπος κίνησης ομάδας μειωτήρα: Ελικοειδής οδοντωτός τροχός (Ενθρακωτής)
- Σύστημα γρήγορης αλλαγής U-Joint (Εφεδρικοί άξονες για αλλαγή ρολού και B/R Box 1 σετ)
- Οδηγός εισόδου & σύστημα Pinch Roll
8. Πριόνι φρεζαρίσματος
- Υλικό σωλήνων: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Στρογγυλός σωλήνας: 76-203 mm, Πάχος: 1,5-8,0 mm
- Τετράγωνος σωλήνας: 75x75-150x150 mm, Πάχος: 1,5-8,0 mm
- Μέγιστη ταχύτητα γραμμής: 60m/min
- Μήκος κοπής σωλήνα: 4000-15000 mm
- Ακρίβεια κοπής: ±2 mm
9. Τραπέζι εξάντλησης, Μεταφορέας
- Συνολικό μήκος: Περίπου 25 μέτρα
- Βήμα ρολού: 600 mm
- Κίνηση: Μοτέρ AC (3EA) με αλυσίδα και έλεγχο ταχύτητας μέσω μετατροπέα
- Περιλαμβάνει ολίσθηση ελέγχου και τσέπη για κακούς σωλήνες
10. Μηχάνημα ισιώματος (προαιρετικό)
- Διάμετρος σωλήνα: Φ76-Φ203mm
- Απόσταση ρολού διορθωτικού κυλίνδρου: 650mm
- Ταχύτητα διόρθωσης: 20-60m/min
- Ισχύς κινητήρα: 55kw×2 σετ
ERW Tube Mill Άλλα μοντέλα
| Μοντέλο |
Εύρος διαμέτρου |
Πάχος σωλήνα |
Ταχύτητα καλουπώματος (m/min) |
Ισχύς κινητήρα (KW) |
| HG20 |
8-20mm |
0,3-1 ΜΜ |
30-120 |
55 |
| HG32 |
12-32mm |
0,3-2,0mm |
30-120 |
75 |
| HG50 |
16-50mm |
0,8-2,5mm |
30-110 |
110 |
| HG60 |
20-60mm |
0,8-3mm |
30-100 |
132 |
| HG76 |
12-76mm |
1-3mm |
30-100 |
320 |
Q1: Είστε κατασκευαστής ή εμπορική εταιρεία;
A1: είμαστε κατασκευαστής, περισσότερα από 20 χρόνια εμπειρίας.
Ε2: Ποιο είναι το μέγιστο μέγεθος σωλήνα που έχετε δημιουργήσει;
A2: Μέγιστο φ630mm
Ε3: Μπορώ να επισκεφτώ τη γραμμή μηχανών πελατών σας;
A3: Ναι, αλλά πρέπει πρώτα να συμφωνήσω από τον πελάτη μου.
Ε4: ποια είναι τα πλεονεκτήματα της μηχανής σας;
A4: Περιέχει πλήρως αυτόματο, τετράγωνο άμεσης διαμόρφωσης, κοινόχρηστους κυλίνδρους. Σύστημα γρήγορης αλλαγής
Ε5: Πώς μπορώ να λάβω την προσφορά;
A5: Παρακαλώ στείλτε μας τις απαιτήσεις σας για μέγεθος σωλήνα, πάχος.
