76-203mm Διάμετρος 1,5-8mm Πάχος Συγκολλημένος Μύλος Σωλήνων Υψηλής Συχνότητας
Μέγιστη διάμετρος 208mm | Μέγιστο πάχος 8mm
Προδιαγραφές προϊόντος
| Ιδιότης |
Αξία |
| Όνομα προϊόντος |
Υψηλής συχνότητας Συγκολλημένος Μύλος Σωλήνων Διάμετρος Μέγιστο 208mm Πάχος Μέγιστο 8mm |
| Αντοχή εφελκυσμού |
σb≤500 Mpa |
| Εύρος πάχους |
1,5-8mm |
| Μέγιστη Ταχύτητα Παραγωγής |
20-60μ/λεπτό |
| Σταθερό μήκος κοπής |
6-12μ |
| Εύρος μεγέθους σωλήνα |
φ76-φ203mm |
| Εγγύηση |
Ένα έτος |
| Τύπος συγκόλλησης |
Συγκόλληση υψηλών συχνοτήτων |
Επισκόπηση προϊόντος

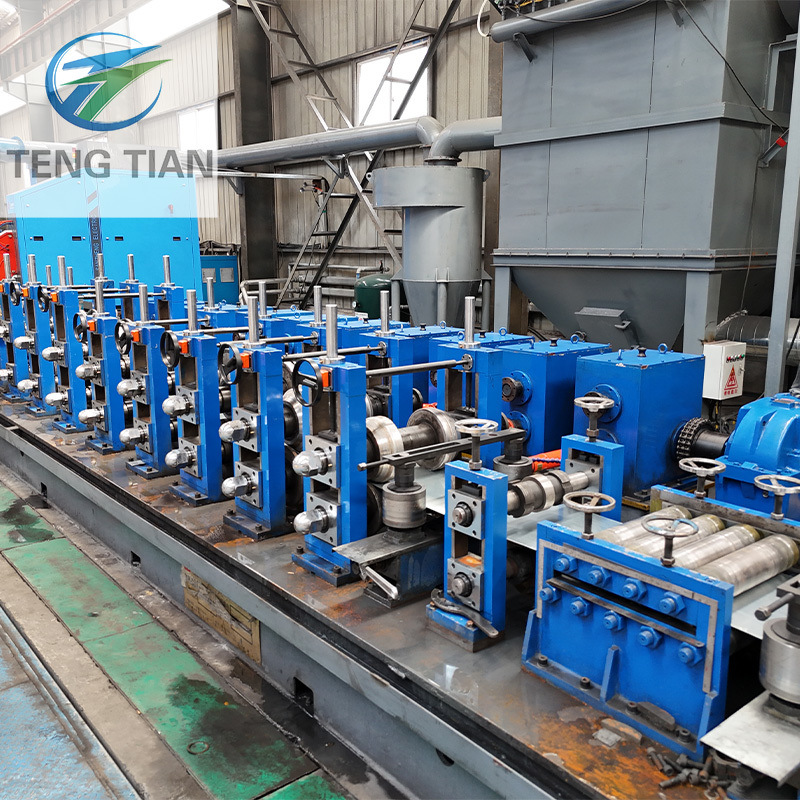

Η γραμμή παραγωγής συγκολλημένων σωλήνων υψηλής ακρίβειας HG 165.2x9(7") είναι σχεδιασμένη για παραγωγή δομικών σωλήνων. Παράγει στρογγυλούς σωλήνες από 76-203mm με πάχος 1,5-8,0mm και τετράγωνους σωλήνες από 60x60-160x160mm με πάχος 1,5-8,0mm.
Αυτή η γραμμή παραγωγής ενσωματώνει καινοτόμα σχεδιαστικά στοιχεία από εγχώριο και διεθνή εξοπλισμό, με πλήρη έλεγχο υπολογιστή ή υπολογιστή με προηγμένη τεχνολογία για άνετη λειτουργία και συντήρηση. Πληροί τα διεθνή πρότυπα από τις αρχές της δεκαετίας του 1990 και αντιπροσωπεύει την εγχώρια κορυφαία τεχνολογία.
Διαδικασία Παραγωγής
- Uncoiler → Straight Head → Shear and Welder → Accumulator → Forming
- HF Welder → Bead Cutter → Cooling → Singing → Head of Turkey → Saw
- Τραπέζι εξαντλημένο → Μηχάνημα ισιώματος (προαιρετικό) → End Facer → Συσκευασία → Αποθήκευση
Βασικές Προδιαγραφές Εξοπλισμού
1. Φόρτωση αυτοκινήτου
- Διάμετρος εξόδου πηνίου: Φ1200-2000mm (απαιτείται επιβεβαίωση αγοραστή)
- Πλάτος Λωρίδας: 240-640mm
- Μέγιστο βάρος λωρίδας: 10 TON
- Ταχύτητα: 5m/min
- Τύπος ανελκυστήρα: Υδραυλικός
- Πίεση λειτουργίας: 10Mpa
2. One Mandrel Hydraulic Uncoiler
- Δομή: Υδραυλικός αποσπώμενος ενός άξονα
- Διάμετρος εξόδου πηνίου: Φ1200-2000mm
- Εσωτερική διάμετρος πηνίου: Φ508mm
- Πλάτος Λωρίδας: 240-640mm
- Πάχος λωρίδας: 1,5-8,0 mm
- Μέγιστο βάρος λωρίδας: 10,0 TON
- Κινητήρας κίνησης: 4kw, 380V
- Ταχύτητα Περιστροφής Μανδρελίου: Nmin=1r/min
3. Μηχανή ίσιας κεφαλής
Χρησιμοποιείται για την ομαλή οδήγηση χαλύβδινων λωρίδων στον ισοπεδωτή. Αποτελείται από βραχίονα πίεσης και κεφαλή φτυαριού σε διαμόρφωση τύπου γάστρας με δυνατότητα ξετυλίγματος πάνω και κάτω.
4. Μηχάνημα ισοπέδωσης τσιμπήματος
- Κινητήρας ισοπέδωσης: 15KW
- Διάμετρος ρολού Pinch: Φ210x900mm (υλικό 40Cr)
- Διάμετρος ρολού ισοπέδωσης: Φ160x900mm (υλικό 40Cr)
- Πλάτος ισοπέδωσης: 240-640mm
- Πάχος τσιμπήματος/ισοπέδωσης: 1,5-8,0 mm
- Ταχύτητα: 0-11M/Min
5. Διάτμηση και Συγκολλητή
- Πάχος λωρίδας χάλυβα: 1,5-8,0 mm
- Πλάτος λωρίδας χάλυβα: 240-640 mm
- Αντοχή λωρίδας χάλυβα: δs ≤345Mpa, δb ≤610Mpa
- Τύπος κοπής: Υδραυλική
- Τύπος συμπίεσης: Υδραυλική
- Τύπος συγκόλλησης: Μηχανοκίνητη κίνηση
- Υδραυλική πίεση λειτουργίας: 10Mpa
- Υλικό λεπίδας: H13
6. Οριζόντιος συσσωρευτής
- Διάμετρος: 10000mm
- Πάχος πηνίου χάλυβα: 1,5-8,0 mm
- Πλάτος Λωρίδας: 240-640mm
- Μέγιστη Ταχύτητα Μεταφοράς: 100-180m/min
- Ισχύς κινητήρα τροφοδοσίας: DC 90kw
- Ισχύς κινητήρα σώματος συσσωρευτή: AC 15KW×16
- Μήκος αποθήκευσης: 500-1000M
7. Μύλος Μορφοποίησης και Μεγεθών
- Συμβατικό Τύπο: W Κάμψη
- Τύπος κίνησης ομάδας μειωτήρα: Ελικοειδής οδοντωτός τροχός (Ενθρακωτής)
- Σύστημα γρήγορης αλλαγής U-Joint με εφεδρικούς άξονες
- Entry Side Guide & Pinch Roll system
- Τραχύς σχηματισμός: 4 κύριες βάσεις, 4 πλαϊνές βάσεις
- Refined Forming: 3 κύριες βάσεις, 3 πλαϊνές βάσεις
- Ισχύς κινητήρα κίνησης: 160Kw
8. Πριόνι φρεζαρίσματος
- Υλικό σωλήνα: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Εύρος Στρογγυλού Σωλήνα: 76-203mm
- Εύρος Τετράγωνων Σωλήνων: 75x75-150x150mm
- Μέγιστη Ταχύτητα Γραμμής: 60m/min
- Μήκος κοπής σωλήνα: 4000-15000 mm
- Ακρίβεια κοπής: ±2mm
- Ποσότητα γρέζια: Μέγιστο 0,2mm
9. Τραπέζι εξάντλησης & Μεταφορέας
- Συνολικό μήκος: Περίπου. 25 μέτρα
- Βήμα ρολού: 600 mm
- Κίνηση: Μοτέρ AC (3EA) με αλυσίδα και έλεγχο ταχύτητας μέσω μετατροπέα
- Περιλαμβάνει σύστημα διαλογής για καλούς/κακούς σωλήνες
- Πλάστη επιθεώρησης: 4 σειρές × μήκος 2M + Τσέπη 4 σειρές × πλάτος 1,2M
- Κακή τσέπη σωλήνων: 6 σειρές × πλάτος 1,5M
10. Μηχάνημα ισιώματος (προαιρετικό)
- Διόρθωση σωλήνα: Μέγιστο όριο απόδοσης <355mpa
- Εύρος διαμέτρου: Φ76-Φ203mm
- Απόσταση ρολού: 650mm
- Διάμετρος λαιμού: 250mm
- Μήκος: 380mm
- Γωνία περιστροφής: 37.183-43.426 μοίρες
- Ταχύτητα διόρθωσης: 20-60m/min
- Κινητήρας: 55kw×2 σετ
11. Μηχάνημα λοξοτομής κεφαλής (προαιρετικό)
Ειδικός εξοπλισμός φρεζαρίσματος και λοξοτομής της ακραίας όψης χαλύβδινων σωλήνων, με μηχανικό και σερβοκινητήρα με ηλεκτρικό έλεγχο για αυτόματη λειτουργία. Ο σχεδιασμός διπλού σταθμού επιτρέπει την ταυτόχρονη επεξεργασία δύο χαλύβδινων σωλήνων.
Q1: Είστε κατασκευαστής ή εμπορική εταιρεία;
A1: είμαστε κατασκευαστής, περισσότερα από 20 χρόνια εμπειρίας.
Ε2: Ποιο είναι το μέγιστο μέγεθος σωλήνα που έχετε δημιουργήσει;
A2: Μέγιστο φ630mm
Ε3: Μπορώ να επισκεφτώ τη γραμμή μηχανών πελατών σας;
A3: Ναι, αλλά πρέπει πρώτα να συμφωνήσω από τον πελάτη μου.
Ε4: ποια είναι τα πλεονεκτήματα της μηχανής σας;
A4: Περιέχει πλήρως αυτόματο, τετράγωνο άμεσης διαμόρφωσης, κοινόχρηστους κυλίνδρους. Σύστημα γρήγορης αλλαγής
Ε5: Πώς μπορώ να λάβω την προσφορά;
A5: Παρακαλώ στείλτε μας τις απαιτήσεις σας για μέγεθος σωλήνα, πάχος.
