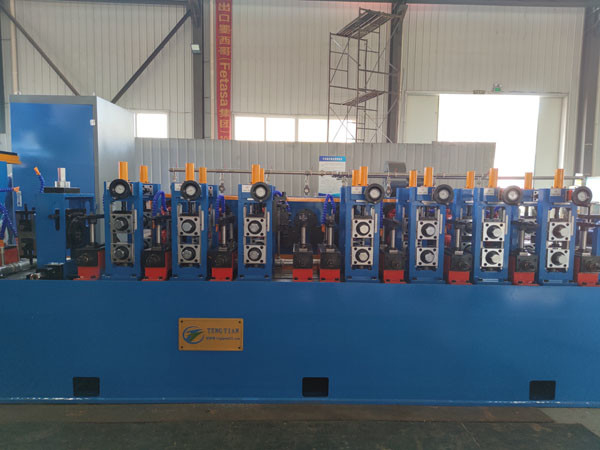

Σιδηρά ραφή συγκολλημένο φρεατίνο σωλήνων για 30 mm στρογγυλό σωλήνα
Σιδηροδρομικό εργοστάσιο
Η γραμμή παραγωγής σωλήνων υψηλής συχνότητας HG30 έχει σχεδιαστεί για την παραγωγή στρογγυλών σωλήνων 15-30mm και ανάλογα με το μέγεθος τετραγωνικών σωλήνων, πάχους 1-3mm.η γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους σωλήνες χάλυβα με καλή ποιότητα επεξεργασίας και υψηλής ακρίβειας συναρμολόγηση.
Σύμφωνα με την κατευθυντήρια γραμμή σχεδιασμού για τη βελτίωση του λειτουργικού χαρακτήρα και του περιβάλλοντος και του χαρακτήρα ασφάλειας και παραγωγής, μειώνοντας το κόστος του κυλίνδρου για να εξασφαλιστεί υψηλή απόδοση,Η γραμμή παραγωγής HG50 υιοθετεί το στυλ διπλής ακτίνας του σχεδιασμού.
Στρογγυλός σωλήνας: 15-30 mm
Τετράγωνος σωλήνας :10x10 15x15 20x20 mm
Πύλη αναγνώρισης: 20x10mm
Μονάδα: 1-3 mm
Σιδηροτροφείο ERWΒασικές παραμέτρους και προδιαγραφές
|
(1)Προδιαγραφές υλικού:
|
|
Τύπος
|
Διεθνής τυποποιημένη μηχανή παραγωγής σωλήνων
|
|
Υλικό
|
Ζυγισμένο χάλυβα
|
|
Μηχανικές ιδιότητες
|
σb≤520Mpa,σs≤365MPa
|
|
Διάμετρος λωρίδας
|
50-100 χιλιοστά
|
|
Δάχος ταινίας:
|
1-3mm
|
|
Εσωτερική διάμετρος σπείρων
|
Φ508mm
|
|
Εξωτερική διάμετρος των κυλινδρών
|
Φ1300φ2000mm
|
|
Βάρος της τροχιάς
|
≤ 3T
|
|
(2) Προδιαγραφές σωλήνων
|
|
Διάμετρος σωλήνα
|
στρογγυλός σωλήνας :30mm
Τετράγωνος σωλήνας :10x10 15x15 20x20 mm
Πύλη αναγνώρισης:20x10 mm
|
|
Διάρκεια
|
3-6 μέτρα
|
|
Ακριβότητα κοπής σωλήνων
|
0-6mm
|
|
Ταχύτητα σχηματισμού
|
μέγιστο 80m/min για πάχος 1 mm
|
|
(3)Ο αγοραστής πρέπει να προμηθεύεται μόνος του
|
|
Εργασιακό κατάστημα
|
60x12m, H>5m ((κράνος προς το έδαφος)
|
|
Δύναμη
|
Περίπου 3500 kW 380V/60Hz/3 φάσεις
|
|
Κύκλο ψύξης νερού (όλο το σύστημα)
|
Δρομή: 30+30 CBM
Όγκος πισίνας: 40m3
|
|
Συμπυκνωμένος αέρας
(όλο το σύστημα)
|
Ρύση: 5m3/min
Πίεση: 5-7kg/cm2
|
|
Καλώδιο
|
Όλα τα καλώδια έξω από το μηχάνημά μου, αγοράζετε μετά την τοποθεσία επισκευής μηχανής.
|
Εργασιακή διαδικασία
ράβδος χάλυβα σε τροχιά→αποστροφή →καθαριστής →επίπεδο →επίπεδο→συναρμολογητή →μονάδα αποθήκευσης υλικού →συσκευασμένη, συγκόλληση,ψύξη,ακριβής διάμετρος σωλήνα →ακριβής μήκος σωλήνα,κόψιμο→ελέγχος →πακέτο
