| Βάρος σπειρών: | ≤10.0T | Πάχος πηνίου: | 1.5~4.5mm |
|---|---|---|---|
| πλάτος σπειρών: | 160~400mm | Εσωτερική διάμετρος: | φ508~φ610mm |
| Εξωτερική διάμετρος: | φ1500~φ2000mm | ταχύτητα: | 75X45-80m/min 100X100-60m/min |
| Εξουσιοδότηση: | Ένα έτος | Υλικό: | Χαμηλός άνθρακας HRC |
| Υψηλό φως: | η μονάδα συνδύασε τον ενωμένο στενά μύλο σωλήνων,ΓΦ που διαμορφώνει ενωμένο στενά τον τεχνολογία μύλο σωλήνων,ΓΦ που διαμορφώνει ενωμένο στενά τον τεχνολογία κυλινδρικό μύλο |
||

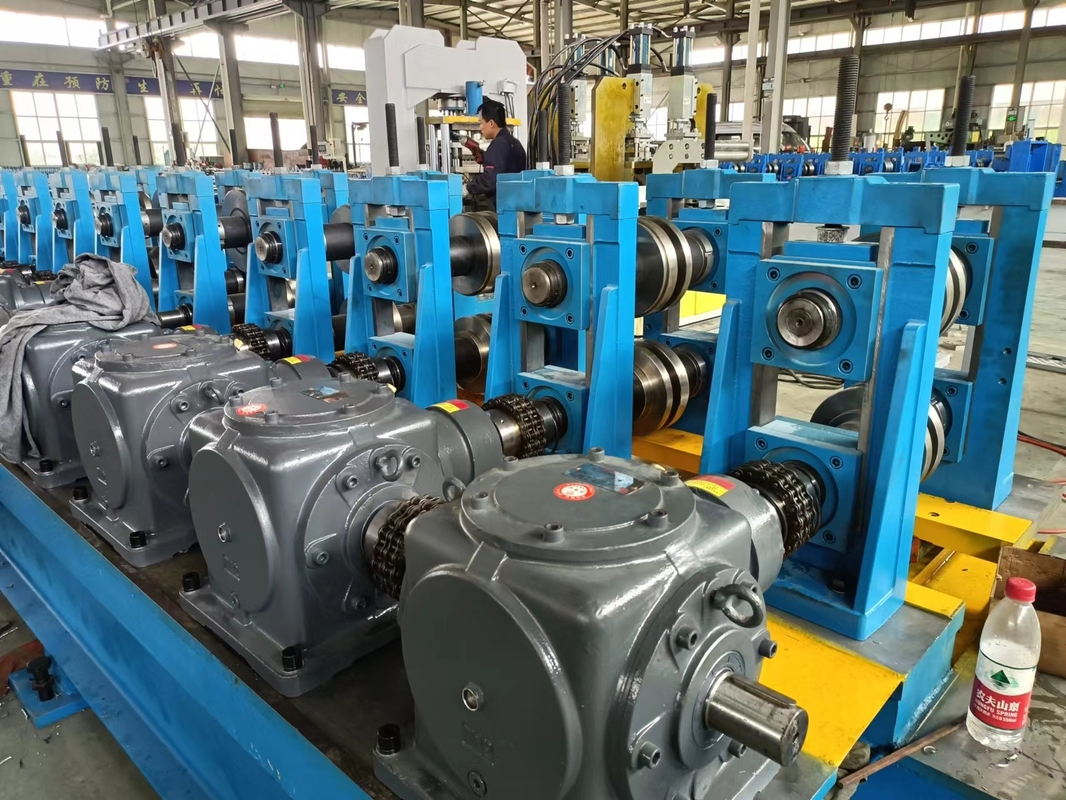

LW συνδυασμένο ενώνοντας στενά ΓΦ μηχανών σωλήνων σειράς μονάδα που διαμορφώνει το μύλο σωλήνων συγκόλλησης τεχνολογίας
Ι. υλικές προδιαγραφές:
Προσαρμογή στα πρότυπα YB189-64
Υλικό: Χάλυβας χαμηλού άνθρακα και χαμηλός κατασκευαστικός χάλυβας κραμάτων
Μηχανικές ιδιότητες: σb≤520Mpa, σs≤365MPa
πλάτος λουρίδων: 160~400mm
πάχος λουρίδων: 1.5~4.5mm
Εσωτερική διάμετρος των σπειρών: φ508~φ610mm
Εξωτερική διάμετρος των σπειρών: φ1500~φ2000mm
Βάρος σπειρών: ≤10.0T
ΙΙ. ενωμένη στενά προδιαγραφή σωλήνων
Στρογγυλή διάμετρος σωλήνων: φ40~φ127mm
Τετραγωνικό μέγεθος σωλήνων: 40×40100×100mm
Στρογγυλό πάχος σωλήνων: 1.5~4.5mm
Τετραγωνικό πάχος σωλήνων: 1.5 - 4.5mm
Τελειώστε το μήκος σωλήνων: 4~12m
Ακρίβεια περικοπών: ±1.5mm
Διαμόρφωση της ταχύτητας: 75X45-80m/min 100X100-60m/min
Δύναμη, νερό & παροχή αέρα
| 1 | Δύναμη | Όγκος δύναμης της γραμμής | Approx.900KW |
| Πηγή ισχύος | 380V/60Hz/3phases | ||
| 2 |
Δροσίζοντας νερό κυκλοφορίας |
Ροή | 20T/h~30 T/h |
| Όγκος λιμνών | 30m3 | ||
| 3 |
Συμπιεσμένος αέρας |
Ροή | 5m3/min |
| Πίεση | 5~11kg/τ.εκ. |
ΙΙΙ. διαδικασία προϊόντων:
Η φόρτωση → σπειρών που ξετυλίγει και που ενώνει στενά →Horizontal σπειροειδή το συσσωρευτή → που διαμορφώνει, συγκόλληση HF, Deburring, ψύξη, ταξινόμηση, που ισιώνει είδε → την αποθήκευση συσκευασίας →
IV. κύριες παράμετροι κάθε μονάδας.
| διάμετρος σπειρών έξω | Φ1600-2000mm |
| εσωτερική διάμετρος σπειρών | Φ508-610mm |
| πλάτος λουρίδων | 160400mm |
| πλάτος λουρίδων | 1.54.5mm |
| βάρος λουρίδων | Max7.0T |
| επεκτείνετε τον τύπο |
υδραυλικός επεκταθείτε, δομή γλιστρώντας φραγμών |
| σπάσιμο |
Πνευματική κίνηση, σπάσιμο δίσκων 2 PC |
| mandrel υλικό | 40Cr, HB220-260 |
| κέντρο υψηλότερο | 1100mm |
