συγκολλημένος μύλος σωλήνων υψηλής συχνότητας

Σιδηροδρομικό σταθμό χάλυβα

Name: Σιδηροδρομικό σταθμό χάλυβα
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Λεπτομέρειες προϊόντος:

Τόπος καταγωγής:	Hebei
Μάρκα:	TengTian
Πιστοποίηση:	CE, ISO9001, BV
Αριθμό μοντέλου:	HG63

Λεπτομέρειες

Τόπος καταγωγής:

Hebei

Μάρκα:

TengTian

Πιστοποίηση:

CE, ISO9001, BV

Αριθμό μοντέλου:

HG63

Όνομα προϊόντος:

Υψηλής συχνότητας συγκολλημένο αγωγό HG63x3.0mm συγκολλημένο αγωγό μηχανή συγκολλημένο αγωγό μηχανή

Δυνατότητα εκτόξευσης:

1.53mm

Διάμετρος κυλίνδρου:

80-200 χιλιοστά

Εσωτερική διάμετρο:

φ550 ̇φ610 mm

εξωτερική διάμετρο:

Φ1000 ∆φ1800 mm

Ταχύτητα:

Μαξ 90m/min

Εγγύηση:

Ένα χρόνο

Υλικό:

Χαμηλός άνθρακας HRC

Keywords:

High Frequency Welded Pipe Mill

Επισημαίνω:

High Light

Επισημαίνω:

63mm ενωμένη στενά μηχανή κυλινδρικών μύλων

ευθεία ηλεκτρική ενωμένη στενά μηχανή κυλινδρικών μύλων

ενωμένος στενά μύλος σωλήνων 3.0mm υψηλή συχνότητα

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

1 σύνολο

Τιμή:

$100000 to $1 million

Συσκευασία λεπτομέρειες:

Αδιάβροχη και πλόιμη συσκευασία εξαγωγής.

Χρόνος παράδοσης:

60 ημέρες εργασίας

Όροι πληρωμής:

Λ/Κ,Τ/Τ

Δυνατότητα προσφοράς:

50 σύνολα/έτος

Περιγραφή προϊόντος

Μεταλλουργός σωλήνων υψηλής συχνότητας HG63x3.0mm

Προδιαγραφές προϊόντος

Ειδικότητα	Αξία
Δυνατότητα εκτόξευσης	1.5-3mm
Διάμετρος κυλίνδρου	80-200 χιλιοστά
Εσωτερική διάμετρος	φ550 ̇φ610 mm
Εξωτερική διάμετρος	Φ1000 ∆φ1800 mm
Μέγιστη ταχύτητα	90m/min
Εγγύηση	Ένα χρόνο
Υλικό	HRC χαμηλών εκπομπών άνθρακα

Επισκόπηση του προϊόντος

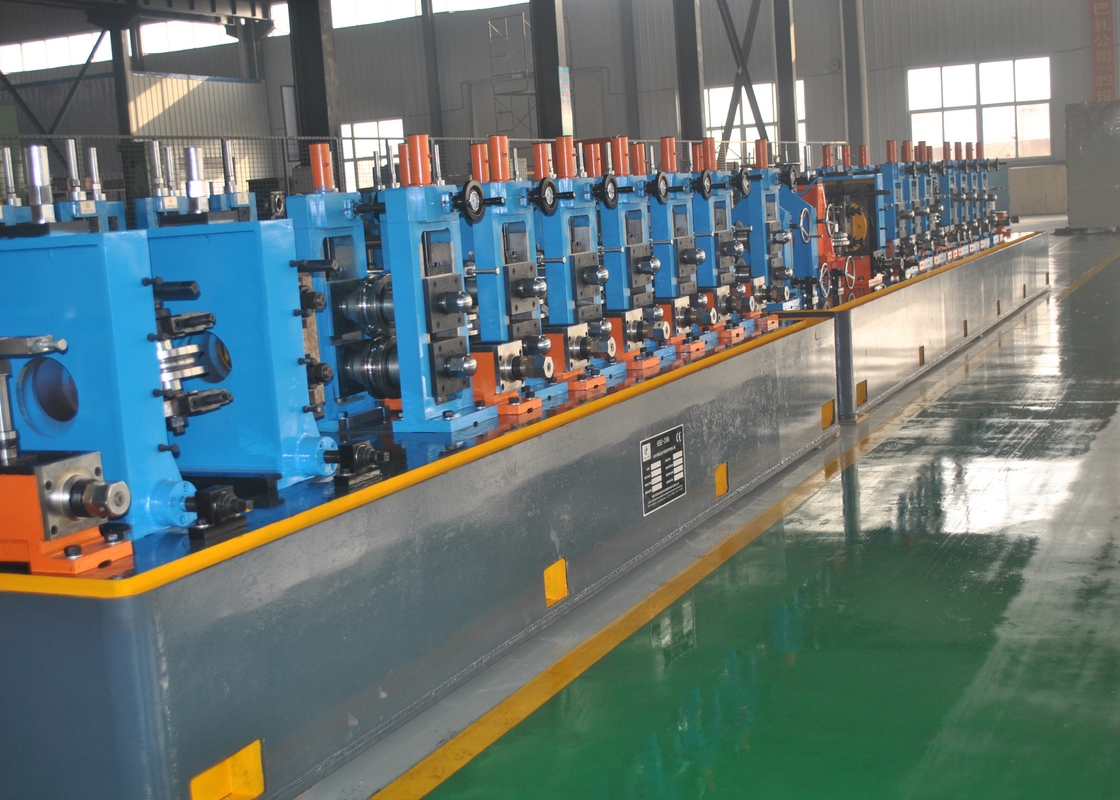

Η γραμμή παραγωγής σωλήνων υψηλής συχνότητας HG63x3 κατασκευάζει σωλήνες από χάλυβα φυτέματος Φ25mm-Φ63mm με πάχος τοιχώματος 1,5mm-3.0mm, ικανές να παράγουν σωλήνες προφίλ 20X20-50X50mm.Ενσωμάτωση προηγμένης εγχώριας και διεθνούς τεχνολογίας κατασκευής σωλήνων, αυτή η καινοτόμος γραμμή παραγωγής προσφέρει οικονομικές και πρακτικές λύσεις.

Τεχνικές προδιαγραφές

Προδιαγραφές στρογγυλών σωλήνων	Φ25-φ63 mm, πάχος: 1,5-3,0 mm
Προδιαγραφές τετραγωνικών σωλήνων	20x20-50x50mm, πάχος: 1,5-3,0mm
πλάτος της ταινίας χάλυβα	80 mm-200 mm
Δυνατότητα εκτόξευσης	1.5mm-3.0mm
Εγκατεστημένη ηλεκτρική ισχύς	Περίπου 400KW
Ταχύτητα σχηματισμού	Μαξ. 90m/min
Μέγεθος παραγωγής	Περίπου 60×6 μέτρα.

Τεχνική ροή παραγωγής

Σκάσε προς τα πάνω
Αποσύνδεση
Κόψιμο κεφαλής, ουράς
Σιδηρουργική συγκόλληση κεφαλής-ουράς
Συσσωρευτής σπείρας
Σχηματισμός
Υψηλής συχνότητας συγκόλληση με επαγωγή
Απομάκρυνση εξωτερικής βούρτσας
Μεγέθους
Κόψιμο
Έλεγχος και συλλογή
Ζύγισμα
Σημείωση
Πρόσβαση στην αποθήκη

Βασικά στοιχεία

Υδραυλικός διπλός κωνικός ξετυλίκτης:Διαθέτει διπλό κωνικό υδραυλικό σφίξιμο με λειτουργία κωνικού κινητού κυλίνδρου.

Δοκιμαστική μηχανήΟ παράλληλος κόβει τις λωρίδες και τις συγκολλεί μαζί.

Συσσωρευτής σπείρας:Παρέχει συνεχή ταινία από χάλυβα στην μονάδα σχηματισμού.

Σιδηροτροφείο σχηματισμού και μεγέθους:7 οριζόντιες και 9 κατακόρυφες στάσεις κυλίνδρων.

200 kW συγκολλητής υψηλής συχνότητας:Τύπος ψύξης νερό-νερό, μοντέλο όλα-σε-ένα, παράλληλος τύπος.

Λεπτομέρειες δομής εξοπλισμού

Συσκευή τροφοδοσίας:Ελέγχει τα ανώτατα και κατώτατα όρια της ταινίας χάλυβα για ομαλή λειτουργία
Πέντε ρολ παθητικός ισοπεδωτής:Επεξεργασία από χάλυβα σε επίπεδα με χρήση δομής άνω 2/κάτω 3 κυλίνδρων
Οριζόντια στήριξη κυλίνδρων:Βασικό συστατικό για το σχηματισμό σωλήνων με φυτά Φ65 mm
Βόρειος σταθμός κυλίνδρων:Ρυθμισμός με μία βίδα με άξονες Φ40 mm
Στάδιο καθοδήγησης συγκόλλησης:Ελέγχουν τη γωνία ανοίγματος και την κατεύθυνση συγκόλλησης (προσαρμογή ± 20°)
Στήριξη κυλίνδρων συμπίεσης:Εκχυλίσματα σωληνώσεων με φεγγάρι Φ45 mm
Αφαίρεση εξωτερικής συσκευής Burr:Σύστημα διπλής κοπής για ξύρισμα ραφής συγκόλλησης
Ψύξη με νερό:Συνδυάζει ψεκασμό και μπάνιο νερού για ακριβή ευθυγράμμιση
Συσκευή ευθυγράμμισης ακατέργαστου:Δύο σειρές ευθυγράμμισης με τέσσερις ρόλους με μέθοδο τριών σημείων

Σύστημα μεταφοράς

Συγκρότημα άξονα κάρντα:Συνδέει το κιβώτιο ταχυτήτων με οριζόντιες στήλες κυλίνδρων με λειτουργία προστασίας από υπερφόρτωση.

Κουτί ταχυτήτων μείωσης:Δευτερογενής μειωτής γραμμωτού τόξου με υλικό 20CrMnTi για αντοχή.
