Σιδηροτροφείο υψίστης συχνότητας 90m/min 0,7-1,5mm

Η γραμμή παραγωγής σωλήνων συγκόλλησης υψηλής συχνότητας HG32 έχει σχεδιαστεί για την παραγωγή συγκόλλητων σωλήνων διαμέτρου Φ16 ̇45 mm και διαμέτρου 0,7 ̇1.5 mm πάχους τοιχώματος καθώς και τετράγωνων και ορθογώνιων σωλήνων και παραμορφωμένων σωλήνων του αντίστοιχου μεγέθουςΗ γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους σωλήνες χάλυβα με καλή ποιότητα μηχανικής και υψηλή ακρίβεια συναρμολόγησης.

Σύμφωνα με την κατευθυντήρια γραμμή σχεδιασμού για τη βελτίωση του λειτουργικού χαρακτήρα και του περιβάλλοντος και του χαρακτήρα ασφάλειας και παραγωγής, μειώνοντας το κόστος του κυλίνδρου για να εξασφαλιστεί υψηλή απόδοση,Η γραμμή παραγωγής HG32 υιοθετεί το στυλ διπλής ακτίνας τρύπας σχεδιασμού..

Βασικές παραμέτρους και προδιαγραφές:

1.Υλικό Προδιαγραφές:

Συμφωνούν με το πρότυπο YB189-64

Υλικό: Χαμηλό άνθρακα και χαμηλής κράσεως χάλυβας κατασκευής

• Μηχανικές ιδιότητες: σ_β≤ 520Mpa,σ_σ≤365MPa
• Διάμετρος της λωρίδας: 50-140 mm
• Δάχος ταινίας:0.7 ∙ 1,5 χιλιοστά
• Εσωτερική διάμετρος των κυλίνδρων:φ480·φ520mm

Εξωτερική διάμετρος των κυλινδρικών:φ1000·φ1500mm

Βάρος περιστροφής: ≤ 2 τόνους

2. Προδιαγραφές συγκολλημένων σωλήνων:

(1) Στρογγυλή διάμετρος σωλήνα:φ16φ45mm

(2) Μύθος τοίχου των σωλήνων:0.7 ∙ 1,5 χιλιοστά

(3) Σταθερό μήκος κοπής: 49 m

(4) Ακριβότητα κοπής σωλήνων: 0·3 mm

3. Ταχύτητα σχηματισμού: 30 ̇ 90 m/min

4Ηλεκτρική ενέργεια, νερό και αέρας

1.Αποσύρτης

Το ξετυλίκτημαΗ δομή του είναι διπλής επέκτασης και ανθεκτικών κηλίδων και αποτελείται από δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.

Το κύριο σώμα είναι φτιαγμένο από τέσσερις ράβδους που μπορούν να κινούνται ραδιακά ταυτόχρονα.Οι συνδέσεις τεσσάρων ράβδων σε δύο ομάδες τοποθετούνται σε δύο άξονες αντίστοιχαΌταν το ένα κύλινδρο ξετυλίγεται, το άλλο στο άλλο άκρο συρρικνώνεται για να φορτώσει ένα νέο κύλινδρο και να το στηρίξει με επέκταση.το οποίο στη συνέχεια είναι εξοπλισμένο με βραχίονα προστασίας στο κροτάλι για να εμποδίζει την χαλάρωση του κυλίνδρου κατά την αποσύνδεσηΌταν ολοκληρωθεί η λειτουργία ξετυλίγματος της σφαιρίδας κατά την εργασία, τραβήξτε κάτω τον άξονα της σφαιρίδας τοποθέτησης και περιστρέψτε το σφαιρίδιο 180° με το χέρι.Τώρα η νέα σπείρα είναι στη θέση εργασίαςΟι κύκλοι επαναλαμβάνονται με αυτόν τον τρόπο.

2.Μηχανή κοπής και συγκόλλησης

Μηχανή κοπής και συγκόλλησηςΧρησιμοποιείται για την κοπή των ακανόνιστων άκρων των ταινιών και στη συνέχεια για τη σύνδεση των ταινιών με συγκόλληση.

3.Οριζόντια σπειροειδή μονάδα συσσωρευτή

Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.

(1) συσκευή υλικού πίεσης και μεταφοράς:Συμπεριλαμβάνει κυρίως πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μειωμένης ταχύτητας, κύκλο πίεσης και μεταφοράς,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει υλικό κυλήσει από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει υλικό ταχύτητα.

(2) Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.

(3) Προϊόν αποδέσμευσης: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης, κυλίνδρους καθοδήγησης υψηλής ή χαμηλότερης θέσης.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

(4) Τεχνικές παραμέτρους:

Εργασιακό στυλ: αλλαγή κύκλου

πλεονέκτημα:πολύ περισσότερο υλικό αποθήκευσης, χωρίς να χτυπάται η επιφάνεια του χάλυβα.

πάχος σπείρου από χάλυβα:0.7-1,5mm

πλάτος: 50-140 mm

περιοχή αποθήκευσης:30,0 m2

ταχύτητα κίνησης υλικού μεταφοράς:Vmax=240m/min

Φόρμα τσιμπήματος:πνευματική 6Mpa

ισχύς του ηλεκτρικού κινητήρα του πιεστή και της συσκευής μεταφοράς:11KW

ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή: 15KW

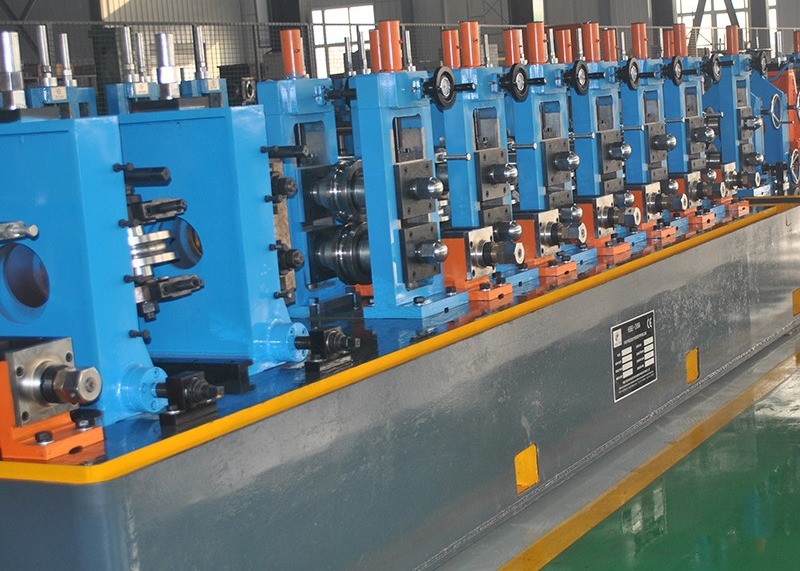

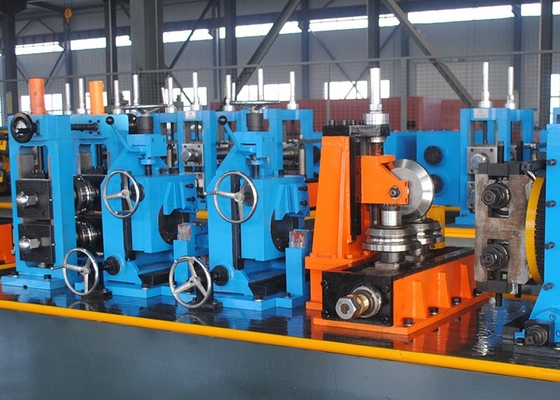

4.Σιδηροτροφείο σχηματισμού και μεγέθους

Το σχηματισμό και το μέγεθος του εργοστασίου υιοθετεί την αρχή σχηματισμού τύπου κυλίνδρου και την συγκόλληση επαγωγής υψηλής συχνότητας.Η ταινία τροφοδοτείται σε μηχανή σχηματισμού από τη συσκευή τροφοδοσίας στο μύλο και το σχηματισμό ρόλο περιστρέφονται συνεχώς και πιέσετε τη ταινία στο απαιτούμενο σχήμαΕξαιτίας του δέρματος και του συγγενικού αποτελέσματος, το ρεύμα υψηλής συχνότητας συγκεντρώνεται στη συγκόλληση συγκόλλησης η οποία θερμαίνεται γρήγορα και φτάνει στην θερμοκρασία συγκόλλησης.Η ραφή του σωλήνα συγκολλείται υπό την πίεση των κυλίνδρων συμπίεσηςΟ τελικός συγκολλημένος σωλήνας με το απαιτούμενο μέγεθος μπορεί να ληφθεί μετά την ψύξη, το μέγεθος και την αρχική ευθεία.

5.Μηχανή κοπής πριονιδιού

Το μηχάνημα πριονιστήρα κοπής χρησιμοποιείται για να κόψει με ακρίβεια τον σωλήνα σε μήκος αυτόματα υπό την προϋπόθεση ότι ο σωλήνας παραδίδεται συνεχώς από το μύλο με υψηλή ταχύτητα.

6.Τραπέζι κυλίνδρων, πάγκος και συσκευαστή

Οι τελικοί σωλήνες τρέχουν κατά μήκος του Roll Table και μεταφέρονται αυτόματα στο Bench.

Η απλή συσκευασία περιέχει δοχείο και εξοπλισμό ευθυγράμμισης με πνευματική κίνηση.

Κινητήρας πάγκου κυλίνδρων: 3 kW.

7.Ρολάρι:

Το υλικό:Cr12
