Μεταλλουργός σωλήνων υψηλής συχνότητας 16-45mm 0,7-1,5mm 90m/min

Η γραμμή παραγωγής σωλήνων συγκόλλησης υψηλής συχνότητας HG32 έχει σχεδιαστεί για την παραγωγή συγκόλλητων σωλήνων διαμέτρου Φ16 ̇ 45 mm και πάχους τοιχώματος 0,7 ̇ 1,5 mm, καθώς και τετράγωνων, ορθογώνιων,και παραμορφωμένοι σωλήνες αντίστοιχων μεγεθώνΗ γραμμή παραγωγής αυτή, που διαθέτει σχεδιασμό κυλίνδρων, παράγει συγκολλημένους σωλήνες χάλυβα με εξαιρετική ποιότητα επεξεργασίας και υψηλή ακρίβεια συναρμολόγησης.

Με σχεδιασμό διπλής ακτίνας, η γραμμή παραγωγής HG32 δίνει προτεραιότητα στην επιχειρησιακή αποτελεσματικότητα, στο βελτιωμένο περιβάλλον εργασίας, στην ασφάλεια,και μείωση του κόστους των κυλίνδρων διατηρώντας την υψηλή παραγωγικότητα.

• Συμμορφώνεται με το πρότυπο YB189-64
• Υλικό: Χαλαρός χάλυβας άνθρακα και χάλυβας κατασκευής χαμηλής κράσης
• Μηχανικές ιδιότητες: σb≤520Mpa, σs≤365MPa
• Διάμετρος λωρίδας: 50-140 mm
• Δάχος ταινίας: 0,7·1,5 mm
• Εσωτερική διάμετρος των κυλινδρών: φ480·φ520 mm
• Εξωτερική διάμετρος των κυλινδρικών: φ1000·φ1500mm
• Βάρος της τροχιάς: ≤ 2 τόνους

• Διάμετρος στρογγυλού σωλήνα: φ16·φ45 mm
• Δάχος τοιχώματος των σωλήνων: 0,7·1,5 mm
• Σταθερό μήκος κοπής: 4μ9
• Ακριβότητα κοπής σωλήνων: 0 ̊3 mm

Το uncoiler διαθέτει διπλή δομή διεύρυνσης και ανυψωτικής δομής με πνευματικό σύστημα για επέκταση, συρρίκνωση και πέδηση.Δύο καμπύλες με τέσσερις ράβδους συνδέσεις επιτρέπουν συνεχή λειτουργία με εναλλακτική θέση φόρτωσης και ξετυλίγματος.

Η μονάδα αυτή κόβει ακανόνιστες άκρες ταινιών και συνδέει τις ταινίες μέσω συγκόλλησης.

Η μονάδα αυτή περιλαμβάνει συσκευή τύπωσης και μεταφοράς υλικού, συναρμολόγηση συσσωρευτή, μονάδα μεταφοράς υλικού και ηλεκτρική μονάδα ελέγχου για αποτελεσματικό χειρισμό υλικών.

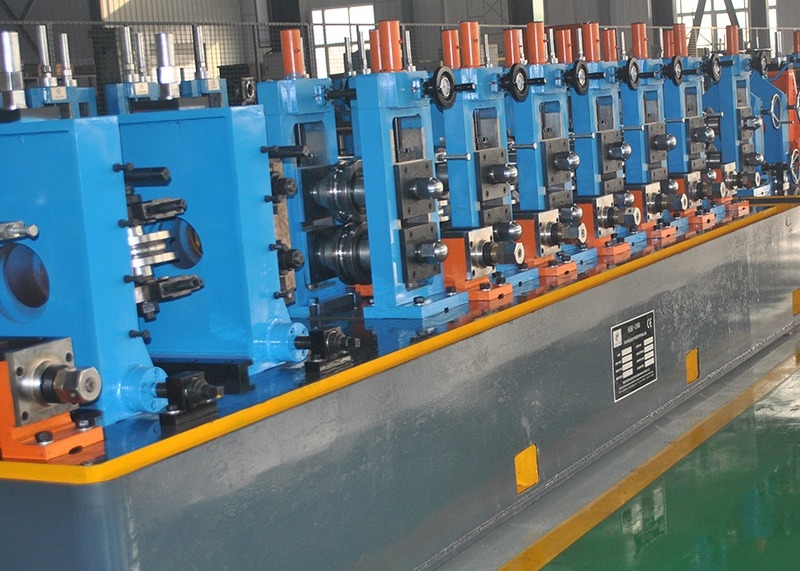

Χρησιμοποιώντας σχήμα τύπου κυλίνδρου και συγκόλληση επαγωγής υψηλής συχνότητας, αυτό το εργοστάσιο διαμορφώνει λωρίδες σε σωλήνες με ακριβείς διαστάσεις μέσω συνεχούς περιστροφής και εφαρμογής πίεσης.

Αυτό το μηχάνημα κόβει με ακρίβεια σωλήνες σε μήκος κατά τη διάρκεια συνεχούς υψηλής ταχύτητας παραγωγής.

Οι τελικοί σωλήνες μετακινούνται κατά μήκος του τραπεζιού κυλίνδρων στο πάγκο, όπου συσκευάζονται αυτόματα σε έκγωνο σχήμα χρησιμοποιώντας εξοπλισμό ευθυγράμμισης με πνευματική κίνηση.

Μηχανή τροχιάς: 3KW

Υλικό: Cr12
