μηχανή κατασκευής χαλύβδινων σωλήνων
>
Ενίσχυρο Κέντρο Επεξεργασίας Cnc Μηχανή Κατασκευής Σιδηροσωλήνων 6m/Min

Ενίσχυρο Κέντρο Επεξεργασίας Cnc Μηχανή Κατασκευής Σιδηροσωλήνων 6m/Min

Product Details:
Τόπος καταγωγής: hebei
Μάρκα: Tengtian
Πιστοποίηση: CE, ISO9001, BV
Αριθμό μοντέλου: i50
Detail Information
Τόπος καταγωγής:
hebei
Μάρκα:
Tengtian
Πιστοποίηση:
CE, ISO9001, BV
Αριθμό μοντέλου:
i50
Uncoiler:
Μονόδρομος αποσύρτης
Ατσάλι Strip μπορεί να φορτώσει:
Εύρος μεγέθους σωλήνων:
φ12-φ76mm
Δάχος:
0.52MM
Μέγιστη ταχύτητα παραγωγής:
0-6m/min
Σταθερό μήκος κοπής:
68M
Εγγύηση:
ένα έτος
Τύπος συγκόλλησης:
συγκόλληση υψηλής συχνότητας
Επισημαίνω:

High Light

Επισημαίνω:

Μηχανή κατασκευής σωλήνων από χάλυβα CNC

,

ισχυρή μηχανή κατασκευής σωλήνων από χάλυβα

,

ισχυρή μηχανή κατασκευής ατσάλινων σωλήνων

Trading Information
Ποσότητα παραγγελίας min:
1 σύνολο
Τιμή:
$100000 to $1 million
Συσκευασία λεπτομέρειες:
Αδιάβροχη και πλόιμη συσκευασία εξαγωγής.
Χρόνος παράδοσης:
60 ημέρες εργασίας
Όροι πληρωμής:
L/C, T/T
Δυνατότητα προσφοράς:
50 σύνολα/έτος
Product Description

Άρθρο 1Μοντέλο, ποσότητα και τιμή.

Σχήμα Μονάδα Αριθμός Σημείωση

TTSS- Εκατόν πέντε.

Μηχανή κατασκευής σωλήνων

σύνολο 1

Διάμετρος: Φ12-76mm

Δάχος: 0,5-2,0 mm

Ι Ταχύτητα: 0-6m/min

Εγώ...Διπλό.Μηχανή κίνησης: Siemens

Πρωτίστως κινητήρας: εμπρός 11 kW, πίσω 7,5 kW

Περσόμετρο:ΝταγιουάνΕτικέτα

Εγώ...MCB: μάρκα Schneider

Εγώ...Αυτοματοποιημένο σύστημα άλεσης

Τρίψιμο μεταλλικού πριονιού

Πιο ισχυρό κράτημα

Ζυθοποιός αργονίου σύνολο 1

Ι χωρητικότητα: κάτω από 2,0 mm

500A

Φ12.7mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ19.05mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ25.4mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ32mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ38.1mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ50.8mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ62mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Φ76mm

Συσκευές κυλίνδρων

σύνολο 1

Υλικό:Cr12MoV

54 κομμάτια.

Άρθρο 2.Συστατικά της μηχανής κατασκευής σωλήνων:

1Αποσύρτης: Αποσύρτης μονής οδού.

(1) Δυνατότητα φόρτωσης της ταινίας χάλυβα: 3T.

(2) Χειροκίνητη στροφή διεύρυνσης.

(3) Μέγιστο πλάτος τροχιάς: 250 mm

(4) Μέγιστη περιστροφή OD: 1.800 mm

(5) ID τροχιάς: 350 ~ 510 mm

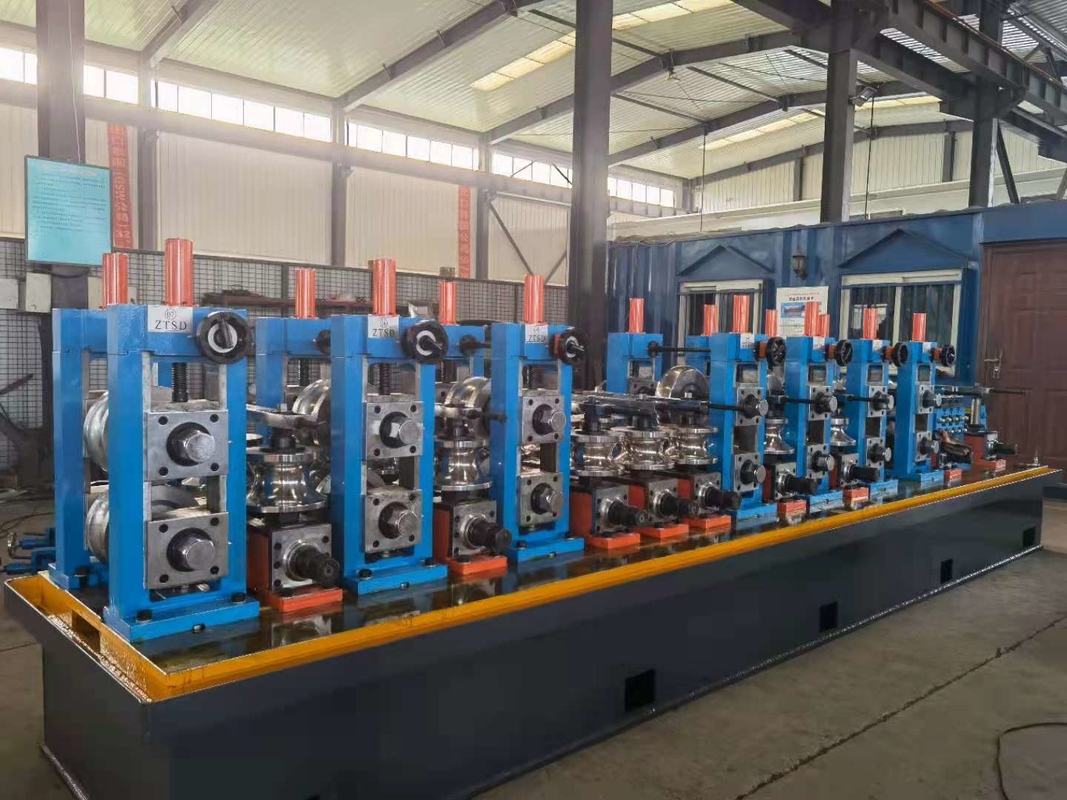

1- Μονάδα σχηματισμού:

(1) Κρατητής καθοδήγησης, 1 σύνολο.

(2) Οριζόντιες στάθμες, 7 σετ.40Cr, και το άξονα αντιμετωπίζεται με θέρμανση, υψηλής συχνότητας σβήσιμο, ακριβής άλεση, πρόληψη της σκουριάς, το υλικό των σταθμών είναι είναιHT200.

(3) Ψηλά στερέωμα, 7 σετ, το υλικό των κάθετων άξονων είναι40Cr, και το άξονα αντιμετωπίζεται με θέρμανση, υψηλής συχνότητας σβήσιμο, ακριβής άλεση, πρόληψη της σκουριάς, το υλικό των σταθμών είναι είναιHT200.

(4) Οριζόντια άξονα O.D. είναιΦ50mm, η υπερβολική δόση κάθετου άξονα είναιΦ30 χιλιοστά.

(5) Κουτί μείωσης σταθερής αναλογίας, 1 σύνολο.

(6) Μηχανικό κρεβάτι, 1 σύνολο.

(7) Παγκόσμιο σύστημα σύνδεσης άξονα κίνησης, 1 σύνολο.

(8) κινητήρας κινητήρα Siemens, 1 σύνολο.

(9) Βόρειος κυλίνδρος σφραγίδας, 5 τεμάχια.

  • Σύστημα συγκόλλησης:
  • Βιότοποι σταθμοί, 2 σετ, το υλικό των κατακόρυφων άξονων είναι40Cr, και το άξονα αντιμετωπίζεται με θέρμανση, υψηλής συχνότητας σβήσιμο, ακριβής άλεση, πρόληψη της σκουριάς, το υλικό των σταθμών είναι είναιHT200.
  • Ζυγή TIG, 1 σετ.
  • Δυνατότητα πώλησης:
  • Αυτόματο εξωτερικό σύστημα άλεσης:
  • Κεφαλές άλεσης, 3 σύνολα, γραμμική προοπτική, 2 καμπύλες προοπτικές.
  • Στρίψιμο κινητήρες, 3 σετ.
  • Μηχανικό κρεβάτι, ένα σετ.
  • Ψηλά στέκια, 2 σετ..
  • Συστήματα ψύξης, ένα σετ.
  • Πύλη κύκλου νερού, 1 σύνολο.

  • Μέγεθος και ευθυγράμμιση:
  • Οριζόντια στερέωμα, 4 σετ, το υλικό των οριζόντιων άξονες είναι 40Cr, και ο άξονας είναι επεξεργασμένο με θέρμανση, υψηλής συχνότητας σβήσιμο, ακριβής άλεση, πρόληψη σκουριά,το υλικό των στερεών είναι HT200.
  • Σημερινές στήλες, 4 σετ, το υλικό των κατακόρυφων άξονων είναι 40Cr, και ο άξονας αντιμετωπίζεται με θέρμανση, υψηλής συχνότητας σβήσιμο, ακριβής άλεση, πρόληψη της σκουριάς, το υλικό των σταθμών είναι HT200.
  • Οριζόντια στροφή είναι 50 χιλιοστά, κάθετη στροφή είναι 30 χιλιοστά. Τούρκος κεφάλι, 1set, Τούρκος κεφάλι στροφή είναι 30 χιλιοστά.

  • Συστήματα οδήγησης με σταθερό σύστημα μείωσης αναλογίας, 1 σύνολο.
  • Μηχανικό κρεβάτι, ένα σετ.
  • Παγκόσμιο σύστημα σύνδεσης άξονα κίνησης, 1 σύνολο.
  • Μηχανή Siemens Drive, ένα σετ.
  • Αυτοματοποιημένη σειρά τροφοδοσίας και κυκλικό σύστημα κοπής πριονιού, 1 σύνολο.
  • Σύστημα ελέγχου, ένα σετ.
  • Κύκλωμα πριονιστήρι κόψιμο κεφαλή, 1 σύνολο.
  • Κόψιμο βαρέλι, ένα σετ.
  • Μονάδα κοπής κουτιών.
  • Μηχανικό κρεβάτι, ένα σετ.
  • Μετρητής σωλήνων, ένα σετ.

  • Ξεφορτωθείτε το τραπέζι, ένα σετ.
  • Αυτόματο τραπέζι, ένα σετ.
  • Κύλινδρο, 1 pc.
  • Σχηματισμός διακόπτη, 1 pc.
  • Ηλεκτρικό σύστημα ελέγχου:
  • Ηλεκτρικό σύστημα ελέγχου για τη μηχανή σωλήνων, 1 σύνολο.
  • Κλείδωσε.
  • Κατηγορία για τις μηχανές:

ΠΡΟΕΔΡΟΣ. - Η ημερήσια διάταξη προβλέπει ότι η Επιτροπή θα λάβει τα αναγκαία μέτρα για την επίλυση των προβλημάτων.

V: κάθετη H: οριζόντια Q: κεφαλές άλεσης TH: κεφαλές τουρκοποιίας

ΆρθροΤρία.Τεχνικές παραμέτρους για τα καλούπια κυλίνδρων μηχανής σωλήνων:

(1)Υλικό: Τεχνικές παραμέτρους για τα καλούπια κυλίνδρων μηχανής σωλήνων:

Α. Χρησιμοποιείται υλικό Cr12MoV, άκαμπτη ≥HRC60~63, διαδικασία CNC.

Β.Πρόοδος: σφυρηλατητής - πριονιστής - κανονική μηχανική διαδικασία - τρυπάνι - κανονική μηχανική διαδικασία - CNC - άλεση - σβήσιμο - εσωτερική και εξωτερική διαδικασία άλεσης.
