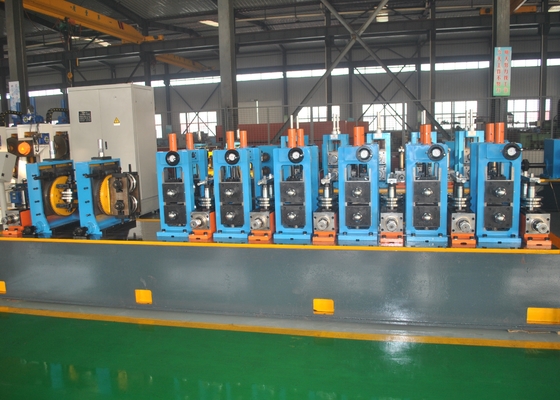

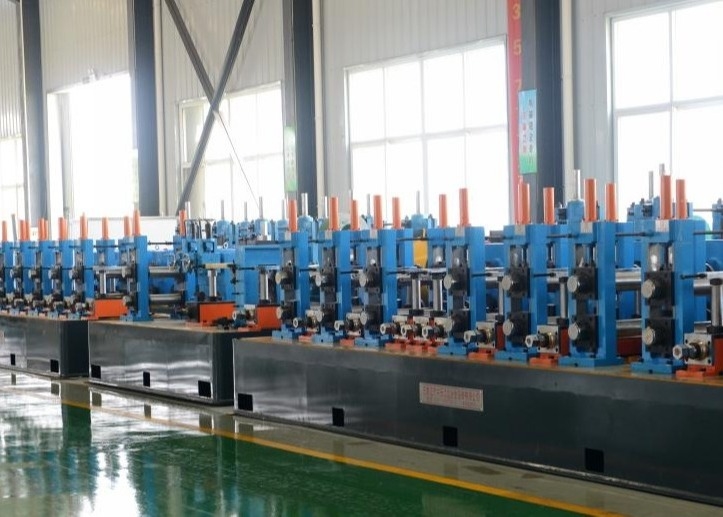

5.Σχηματισμός & Μεγέθη Σχηματισμός μύλων Τμήμα:

Οριζόντιες στάθμες κυλίνδρων: 7 κάθετες στάθμες κυλίνδρων: 9

Τμήμα συγκόλλησης:

Στάβλος καθοδήγησης; Στάβλος συσφίγματος; Στάβλος ξυρίσματος συγκόλλησης; Στάβλος άλεσης; Ψύξη με νερό

Τμήμα μεγέθους:

Οριζόντιες στάθμες κυλίνδρων: 5 κάθετες στάθμες κυλίνδρων: 5

Τούρκοι Κεφαλή:2 σύνολα (4 τύποι ρολ)

ΚύριαΚλιματισμόςΚινητήρας:Τμήμα σχηματισμού: 90Kw 1 σύνολο ((SIMENS) ·

Μέγεθος: 110Kw 1 σύνολο (SIMENS)

Κύρια Μειωτής:Δύο σετ

Κύρια δομή και απόδοση εξοπλισμού

Συσκευή τροφοδοσίας

Κυρίως στο άνω και κάτω όριο της ταινίας χάλυβα, εύκολο για την ταινία έξω από τον βρόχο ομαλά στο μηχανισμό σχηματισμού, να αποτρέψει την ταινία bobbing πάνω και κάτω.

Αποτελείται από ένα ζευγάρι κυλίνδρων και αριστερό και δεξί στήριγμα, το υλικό του κυλίνδρου είναι Gr15, υψηλής συχνότητας διαδικασία ψύξης.Σκληρότητα ψύξης HRC58-62,το αριστερό και το δεξί στήριγμα είναι η δομή συγκόλλησης χαλυβουργικών πλακών

Πέντε ρολ Παθητικό εξομάλυνση μηχανή

Κυρίως για να ισοπεδώσει από την ταινία χάλυβα, για την ταινία στο μηχάνημα ομαλά, να αποτρέψει την ταινία bobbing πάνω και κάτω

Χρησιμοποιώντας την άνω 2 κάτω 3 δομή τύπου πέντε κυλίνδρων, οι δύο άνω κυλίνδροι μπορούν να ρυθμίζονται μόνοι τους, αντιστοίχως για τον έλεγχο του διαχωρισμού του άνω και του κατώτερου κυλίνδρου, εξασφαλίζοντας αποτέλεσμα ισοπέδωσης,υλικό κυλίνδρου ισοπέδωσης Gr15, υψηλής συχνότητας σβήσιμο, σκληρότητα σβήσιμο HRC58-62

Οριζόντια στήριξη κυλίνδρων

Οριζόντιο πλαίσιο κυλίνδρων είναι τα βασικά συστατικά του σχηματισμού και το μέγεθος εργοστάσιο,με την ταινία στο σωληνάριο και η εγγύηση της ακρίβειας μεγέθους του χάλυβα σωλήνα γίνεται από αυτό

Οριζόντια στάθμη κυλίνδρων με δομή γκαράζ, αλλαγή κυλίνδρων από την πλευρά

Διάμετρος οριζόντιου κυλίνδρου είναι Φ80χμ(μοντέλο εργαλείου:Πίσω.# 3516,πρώην# 32216)Υλικό 42CrMo, υψηλής συχνότητας σβήσιμο.

Μέθοδος ρύθμισης προς τα πάνω και προς τα κάτω: χειροκίνητο.

Κάτω του κατώτερου κυλίνδρου του οριζόντιου κυλίνδρου έχει προστασία pad υπερέκταση, όταν υπερέκταση για να μειώσει τη βλάβη του οριζόντιου κυλίνδρου και το ρουλέν

Προστατέψτε το μαξιλάρι υλικό είναι HT200

Οριζόντιος άξονας κυλίνδρου αύξηση κυλίνδρου σταθερό άκρο κόψιμο καρφί, είναι πλεονεκτικό για την παραγωγή λεπτό υλικό ρύθμιση

Οριζόντιο υλικό κάλυψης της άκρης του κυλίνδρου από την αρχική HT200, αντί του Q235A, προκειμένου να αποφευχθεί η ρήξη της κάλυψης της άκρης κατά τη μεταγενέστερη διαδικασία χρήσης.Στη σφραγίδα της κάλυψης της άκρης χρησιμοποιείται σφραγίδα ελαίου.Για να αποτρέψει την κλίμακα και το σίδερο στο ρουλεμάν, να αυξήσει τη διάρκεια ζωής των ρουλεμάντων, όλες τις βίδες σύνδεσης από το αρχικό κανονικό επίπεδο σε 8,8 βίδες υψηλής αντοχής,για να διασφαλιστεί ότι στο μέλλον η δύναμη σύνδεσης και η σταθερότητα στη διαδικασία της μακροχρόνιας χρήσης.

Το πλαίσιο και το τραπέζι σύνδεσης ΧΡΗΣΗ τεσσάρων 8.8 υψηλής αντοχής μπουλόν, διασφαλίζουν τη σταθερότητα και την ακρίβεια του ράφους στη μεταγενέστερη διαδικασία παραγωγής

Σημερινή στήριξη κυλίνδρων

Σημείο κάθετου κυλίνδρου είναι τα βασικά συστατικά του σχηματισμού και το μέγεθος του εργοστασίου, η κύρια βοήθεια οριζόντια διαμόρφωση κυλίνδρου, να αποτρέψει την ανάκαμψη ταινίας, να απορροφήσει μέρος της άκρης της αναμονής τεντώματος

Η κατακόρυφη στάθμη κυλίνδρων υιοθετεί λειτουργία ρύθμισης με μία βίδα, στην αλλαγή ρολ

Διάμετρος κυλίνδρου είναι Φ50mm, το υλικό είναι40Cr, υψηλής συχνότητας σβήσιμο.

Το υλικό κάθετου κυλίνδρου υιοθετεί το χυμένο χάλυβα, με τη διάταξη πλάκας έντασης στον κάθετο ρόλο, κάθετο ρόλο με άνω και κάτω ρυθμιστικό καρφί, το ύψος θα μπορούσε να "συναρμολογηθεί",Για να ρυθμίσει την παραγωγή λεπτό υλικό όπως η αναρρίχηση ενός λόφου

Στάβλος οδηγού συγκόλλησης

Η στάθμη καθοδήγησης συγκόλλησης είναι κυρίως να ελέγξει το μέγεθος της γωνίας ανοίγματος και την κατεύθυνση της

ζύγιση, η ζύγιση με ακρίβεια στον ρόλο εξώθησης, για να εξασφαλιστεί η ποιότητα της συγκόλλησης, το πλαίσιο οδηγού ρόλου μπορεί να είναι συν ή μείον 20 μοίρες κατά μήκος της περιστροφής του άξονα του σωλήνα, να ρυθμίζεται προς τα πάνω και προς τα κάτω και γύρω.

Διάμετρος άξονα φ55 (μοντέλο γρανάζιας # 7511)

Στερεόστρωμα για στύση

Το Squeeze Roll Stand είναι κυρίως για την υψηλής συχνότητας θέρμανση σωλήνα εκτόξευση billet σε συγκολλημένο σωλήνα, είναι ένα σημαντικό μέρος της εγγύησης της ποιότητας συγκόλλησης,η δομή του πλαισίου κυλίνδρου εξώθησης είναι η ίδια με την κατακόρυφη κυλίνδα

Σφίξτε το σχοινί του κυλίνδρου.60χμ(μοντέλο εξοπλισμού #7512)Το υλικό είναι 40Cr, σβήσιμο υψηλής συχνότητας.

Επεξεργασία προετοιμασίας μετά την ακατέργαστη στροφή και μετά την ολοκλήρωση της στροφής, μετά την ολοκλήρωση της στροφής, επεξεργασία υψηλής συχνότητας σβήσματος, άλεση μετά την υψηλή συχνότητα σβήσματος

Απομάκρυνση εξωτερικού Burr Συσκευή

Χρησιμοποιείται για να ξεριζώσει τη συγκόλληση και να αφαιρέσει την εξωτερική βλάβη.Οι ξυραστές μπορούν να ρυθμιστούν και να έχουν τη λειτουργία γρήγορου ανύψωσης με κάμεραΥπάρχουν δύο τροχονόμοι υποστήριξης κάτω από το στήριγμα του μαχαιριού, προκειμένου να αντέξουν την υπερχρέωση της ξύρισής.

Ψύξη με νερό

Χρησιμοποιείται για την ψύξη της περιοχής συγκόλλησης για να διασφαλιστεί ότι ο χάλυβα σωλήνας να ευθεία με ακρίβεια.

Μηχανή μεγέθους

Ηλεκτρονική συσκευή ευθείας(κεφάλι γαλοπούλας)

Ένα άλλο όνομα είναι το κεφάλι των Τούρκων και αναφέρεται στο τελευταίο μέρος του μπουλόνου, χρησιμοποιείται για να ευθυγραμμίσει το σωλήνα χοντρό.Αποτελείται από δύο σετ των τεσσάρων κυλίνδρων ευθείας και το κεφάλι μπορεί να περιστραφεί και να ρυθμιστεί για δεξιά και αριστεράΧρησιμοποιεί τρεις σημεία για να κατευθύνει σωλήνα χάλυβα.

Συγκρότημα άξονα κάρντα

Χρησιμοποιείται για τη σύνδεση κιβωτίου ταχυτήτων και οριζόντιας στάθμης κυλίνδρων, συνδεθεί επίσης κύριο κιβώτιο ταχυτήτων και

Το κιβώτιο ταχυτήτων επέκτασης υιοθετεί προσαρμοσμένοάξονας μετάδοσηςΕίναι.πλεονεκτήματαΓια χρήση, συντήρηση, αλλαγή και αντιστοιχία, επίσης διαθέτει λειτουργία προστασίας υπερχρέωσης για οριζόντια στέγη.

Κουτί ταχυτήτων μείωσης

Το μειωτικό μονάδας υιοθετεί δευτερογενές μειωτικό γρανάζι τόξου. Κάθε μειωτικό αποτελείται από ένα ζευγάρι σπειροειδών τόξων και δύο κυλινδρικών τροχών.χαμηλό κόστος συντήρησης και αντικατάστασης. υλικό κεκλιμένου κιβωτίου:20CrMnTi

6.Κρύο πριόνι(Καϊκόνγκ)

7.Επεξεργαστικό ρόλοΠίνακας (22m)και συσκευή στροφής σωλήνα

8.ΓΓΓ40- Εντάξει.WΥψηλή συχνότητα στερεής κατάστασης Ζυθοποιός

Κατασκευαστής: sanzheng

Περιγραφή εξοπλισμού

1.1Τεχνική παράμετρος 400kWΖυθοποιός

Εγώ...Συμπληρωματικός συγκολλητήςΓΓΠ-400/0.3-ΓΓ:

• Ονομαστική ισχύς: 400 kW
• Κατηγορία ισχύος συνεχούς ρεύματος: - Τι;_d=400kW
• Διορισμένη τάση συνεχούς ρεύματος::U_dN=450V
• Διορισμένο ρεύμα συνεχούς ρεύματος: I_dN=890A
• Συνολική απόδοση: η≥85%
• Δύναμη εξόδου: P_Έξω> 400 kW
• Σχεδιασμένη συχνότητα: f=250~300kHz
• Μετατροπέας MOSFET: 100kW×4
• Καλώδιο εισόδου γραμμής: 185 mm²×2 pc/φάση

Wψυγείο νερού:

• Υιοθετήστε εναλλάκτη θερμότητας νερού-νερού
• Δυνατότητα ψύξης: 140 kW
• Ονομαστική ισχύς της ενσωματωμένης αντλίας: 7,5 kW
• Δραστηριώδης ροή ενδογραμμικής αντλίας: 50m³/h
• Υψόμετρος αντλίας σε γραμμή: 32 m
• Όγκος δεξαμενής μαλακού νερού: 0,55 m³
• Περιοχή του εναλλάκτη θερμότητας: 15m²
• Θερμοκρασία εισόδου νερού εξωτερικής κυκλοφορίας: ≤ 35°C
• Πίεση εισόδου νερού: 0,25·0,45MPa
