Τρέχοντας ταχύτητα: | 1.0~3.0mm | Πλάτος λουρίδων: | 56~160mm |
---|---|---|---|
Μηχανικές ιδιότητες: | σb≤520Mpa, σs≤340MPa | Βάρος σπειρών: | 5T |
Τύπος συγκόλλησης: | Συγκόλληση υψηλής συχνότητας | Διαμόρφωση της ταχύτητας: | 20~100m/min |
στρογγυλή διάμετρος σωλήνων: | φ16~φ50mm | Σωλήνας-τέμνουσα ακρίβεια: | 0~3mm |
Υψηλό φως: | μύλος σωλήνων ακρίβειας erw,μύλος σωλήνων σχεδίου περασμάτων ρόλων erw,erw γραμμή παραγωγής μύλων σωλήνων |
Οδηγία σχεδίου:
●Βελτιώστε τη λειτουργική απόδοση και την απόδοση παραγωγής
●Βελτιώστε το περιβάλλον και την ασφάλεια των διαδικασιών
●Βελτιώστε τη σταθερότητα προϊόντων
●Βελτιώστε την παραγωγικότητα προϊόντων
●Μειώστε τις δαπάνες ρόλων.
Σύμφωνα με την οδηγία σχεδιασμού της βελτίωσης του λειτουργούντος χαρακτήρα & του περιβάλλοντος και της ασφάλειας & της παραγωγής του χαρακτήρα, που μειώνει το κόστος του κυλίνδρου για να εξασφαλίσει την υψηλή αποδοτικότητα, η γραμμή παραγωγής HG50 υιοθετεί το ύφος τρυπών διπλός-ακτίνας του σχεδίου.
Προσαρμογή στα πρότυπα YB189-64
(1) υλικό: Χάλυβας χαμηλού άνθρακα και χαμηλός κατασκευαστικός χάλυβας κραμάτων
(2) μηχανικές ιδιότητες: σb≤520Mpa, σs≤340MPa
(3) πλάτος λουρίδων: 56~160mm
(4) πάχος λουρίδων: 1.0~3.0mm
(5) σπείρα λουρίδων χάλυβα: Εσωτερική διάμετρος των σπειρών: φ480~φ520mm
Εξωτερική διάμετρος των σπειρών: φ1000~φ1800mm
(6) βάρος σπειρών: ≤2T
(1) στρογγυλή διάμετρος σωλήνων: φ16~φ50mm
(2) πάχος τοίχων των σωλήνων: 1.0~3.0mm
(3) σταθερό τέμνον μήκος: 4~12m
(4) σωλήνας-κόβοντας ακρίβεια: 0~3mm
20~100m/min
(1) δύναμη:
Όγκος δύναμης της γραμμής Approx.600KW
Πηγή ισχύος 380V/50Hz/3phases
δροσίζοντας νερό κυκλοφορίας (2):
Ροή: 30T/h~40 T/h
Όγκος λιμνών: 60m3
(3) συμπιεσμένος αέρας
Ροή: 5m3/min
Πίεση: 5~7kg/τ.εκ.
8m ευρέα, 100m μακρύ, τουλάχιστον 5m υψηλά από τις ανώτατες ράγες στο έδαφος.
Το uncoiler είναι της δομής διπλά mandrels επέκτασης και cantilever. Περιέχει δύο κύρια μέρη: κύριο σώμα και η σταθερή βάση. Το κύριο σώμα είναι εξοπλισμένο με το αεροκίνητο σύστημα για να ικανοποιήσει τις ανάγκες, και mandrels.
OD της σπείρας | Φ1000-1800mm |
Ταυτότητα της σπείρας | Φ480-520mm |
Πάχος της λουρίδας | 1.03.0mm |
Πλάτος της λουρίδας | 56160mm |
Βάρος της ενιαίας λουρίδας | Max2T |
Τύπος επέκτασης | χειρωνακτική λειτουργία |
Σπάσιμο | Πνευματική οδήγηση |
Δομική μορφή: το κρεβάτι συγκόλλησης κουράς, συσκευή σίτισης τσιμπήματος, διπλασιάζει την κεντραρίσματος συσκευή, το διπλό κουρεύοντας κουρεύοντας σύστημα, το κουρεύοντας σύστημα πιάτων, το ενώνοντας στενά οδηγώντας σύστημα κατώτατων πιάτων, κ.λπ.
Πλάτος λουρίδων | 56160mm |
Πάχος συγκόλλησης | 1.03.0mm |
Τέμνων τύπος | Αυτόματη κουρά |
Τρόπος συγκόλλησης | Αυτόματη συγκόλληση |
Υδραυλική πίεση | 8-10MPa |
Λειτουργώντας κύκλος | Max.180 δευτερόλεπτα |
Αυτή η μονάδα είναι κύρια περιλαμβάνει στο press& φέρνει την υλική συσκευή, ο συσσωρευτής συγκεντρώνει, φέρνει από την υλική μονάδα, ηλεκτρική μονάδα ελέγχου.
πιέστε & φέρτε την υλική συσκευή: μπορεί να παρέχει το χάλυβα λουρίδων στο συσσωρευτή και οι μέσοι χρόνοι θα μεταφέρει φέρνουν τις πληροφορίες ταχύτητας στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε η στάση φέρνει το υλικό σε αυτήν την μονάδα, θα σταματήσει το ρόλο στο ηλεκτρικό κινητήρα και press& φέρτε τον υλικό ρόλο από το σπάσιμο, και μπόρεσε επίσης να ρυθμίσει την ταχύτητα για να φέρει το ηλεκτρικό κινητήρα και η μονάδα φέρνει την υλική ταχύτητα.
Το πλαίσιο συσσωρευτών συγκεντρώνει: Μπορεί να χρησιμοποιηθεί στην αποθήκευση που το υλικό χάλυβα λουρίδων από το press& φέρνει τη μονάδα και θα μπορούσε να είναι σύρει από το κέντρο στέλνω-από τον υλικό ρόλο.
Στέλνω-από την υλική συσκευή: Μπορεί να φέρει το χάλυβα λουρίδων στο σύστημα μορφής και να στείλει πραγματοποιεί τις υλικές πληροφορίες ταχύτητας στην ηλεκτρική συσκευή ελέγχου.
προδιαγραφή:
ύφος εργασίας | κύκλος αλλαγής |
φέρτε την υλική πηγαίνοντας ταχύτητα | Vmax=240m/min |
πλεονέκτημα | Περισσότερο υλικό, καμία απεργία |
Μορφή τσιμπήματος | Πνευματικός, 6Mpa |
πάχος σπειρών χάλυβα | 1.03.0mm |
πλάτος | 56160mm |
χώρος αποθήκευσης | 3,0 τετρ.μέτρα |
η δύναμη ηλεκτρικών κινητήρων του Τύπου & φέρνει | 11KW |
ο ηλεκτρικός κινητήρας του πλαισίου συσσωρευτών | 22KW |

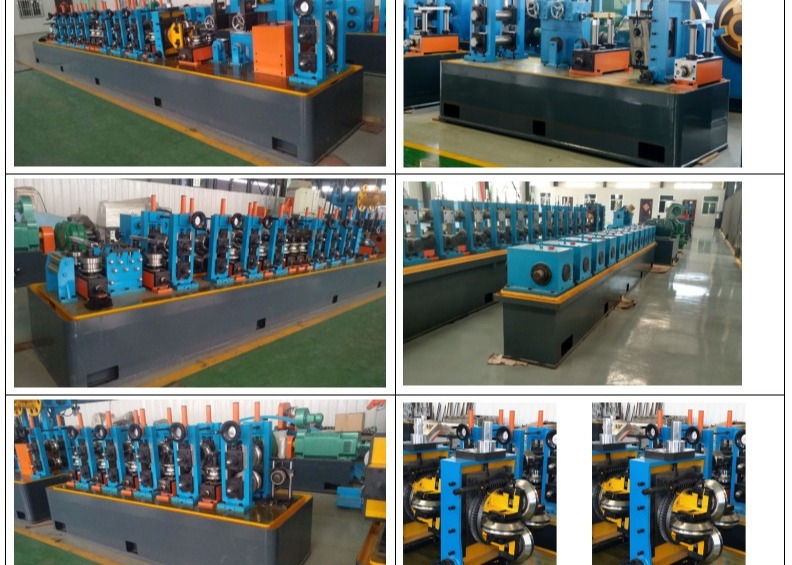

Η μονάδα διαμόρφωσης & ταξινόμησης είναι ο ζωτικής σημασίας εξοπλισμός στη γραμμή μύλων σωλήνων. Αυτή η μονάδα τηρεί τη θεωρία πλαισίων ρόλων. Θα μπορούσε να συνεχίσει τη διαδικασία κάποιος σωλήνας χάλυβα προδιαγραφών από τη συγκόλληση κανένας-επαφών, που φέρνει κάποιο χάλυβα λουρίδων σε αυτήν την μονάδα και το αφήνει που περνά το ρόλο πλαισίων στο σωλήνα πλαισίων ακατέργαστο, και παίρνει έπειτα το ηλεκτρικό ρευστό μαζί στην επιφάνεια συγκόλλησης σωλήνων ώστε να αντιμετωπιστεί η θερμοκρασία σωλήνων υψηλότερη για να ταιριάξει τη συγκόλληση από την πιέζοντας συγκόλληση ρόλων, και έπειτα μετά από να δροσίσει, διαμορφώνοντας την ταξινόμηση και flattener στο προϊόν ποιος είναι ο σωλήνας απαίτησής σας.
Διαμόρφωση του σωλήνα OD. | Κύκλος: Φ16-50mm |
Διαμόρφωση του πάχους τοίχων σωλήνων | 1.03.0mm |
Διαμόρφωση της ταχύτητας | Max.100m/λ. |
Αριθμός. από τη διαμόρφωση των στάσεων, οριζόντιος | 7 |
Αριθμός. από τη διαμόρφωση των στάσεων, κάθετος | 10 |
Στάση ρόλων οδηγών | 1 |
Στάση ρόλων συμπιέσεων | 1 |
Αλέθοντας στάση ρόλων | 1 |
Ξύνοντας κόπτης γραφείου | 2 σύνολα |
Αριθ. της ταξινόμησης των στάσεων, οριζόντιος | 5 |
Αριθμός. από την ταξινόμηση των στάσεων, κάθετος | 5 |
Κεφάλι Τούρκων | 2 σύνολα με το ενιαίο κεφάλι |
Dia άξονων. και υλικό της οριζόντιας στάσης ρόλων | Φ60mm, υλικό 40Cr |
Dia άξονων. και υλικό της κάθετης στάσης ρόλων | Φ40Material 40Cr |
Η μηχανή κοπτών είναι ο βασικός εξοπλισμός στο σωλήνα παραγωγής, και χρησιμοποίησε για να κόψει ακριβώς όλα τα είδη σωλήνα πλαισίων αυτόματα. Έχοντας σχέση στη χρησιμοποίηση του υψηλών ακριβών συστήματος ελέγχου STD και του συστήματος μηχανημάτων, αυτή η μονάδα έχει το καλό ακριβώς πλεονέκτημα διάστασης, και το καλύτερο πλεονέκτημα μεταφοράς μηχανημάτων, έτσι η γρήγορα δυνατότητα και η ακριβής επεξεργασία είναι αυτό το πλεονέκτημα μονάδων.
Παράμετροι μηχανών:
(α) μηχανή Drive: 15KW σερβο μηχανή
(β) μηχανή κοπής: 15KW μεταβλητή συχνότητα
(γ) μέγιστη γραμμική ταχύτητα: 100m/min.
(δ) κόβοντας σειρά μήκους: 4 12meters ~
(ε) κόβοντας ακρίβεια μήκους: ±1.5mm (η διακύμανση ταχύτητας γραμμών δεν υπερβαίνει 2%)
(φ) κατεύθυνση σίτισης: σύμφωνα με τον πελάτη απαιτήστε
(γ) ταχύτητα καταδίωξης: Όπως τον κυλινδρικό μύλο (20-100m/min)
(χ) λειτουργία Equiment: Αυτόματο, χειρωνακτικός, έχει τη λειτουργία της συντόμευσης του κυβερνήτη
Οι τελειωμένοι σωλήνες τρέχουν κατά μήκος του κυλίνδρου διέλευσης και για να κινηθούν αυτόματα επάνω στον πάγκο. Κατόπιν η απλή μηχανή συσκευασίας συσκευάζει τους σωλήνες στη hexagon μορφή.
Μηχανή: 3kw
Μήκος: 18m
Υλικό: Cr12
Σκληρότητα του κυλίνδρου: HRC58-62
Το βάθος αποσβήνει τη σκλήρυνση: ≥ 10mm
Τραχύτητα της επιφάνειας: Ra≤0.8um
(1) οξυγονοκολλητής στερεάς κατάστασης υψηλής συχνότητας 200KW, 380V/220V, 50Hz
(2) παράμετρος σχεδίου
●Ονομαστική δύναμη: 200kW
●Εκτιμημένη συνεχής δύναμη: Pd=200kW
●Εκτιμημένη συνεχής τάση: UdN=450V
●Εκτιμημένο συνεχές ρεύμα: IdN=1350A
●Αποδοτικότητα παροχής ηλεκτρικού ρεύματος: η≥85%
●Δύναμη παραγωγής: Pout>200kW
●Συχνότητα σχεδίου: f=200KHz±50KHZ
●MOSFET αναστροφέας: 120kW×6
●Μορφή παραγωγής τρόπου αυλακώσεων:
Κανένας μετασχηματιστής συγκόλλησης παραγωγής, δευτεροβάθμια αντήχηση
(3) απαιτήσεις διανομής
●Ονομαστική δύναμη: 200kW
●Εκτιμημένη συνεχής δύναμη: Pd=200kW
●Εκτιμημένος παράγοντας δύναμης: COSφ≥0.9
●Ικανότητα διανομής: S≥800kVA
●Τάση υπηρεσιών: 380V/50Hz
●Στο ρεύμα γραμμών: I=1050A
●Εισερχόμενο καλώδιο: δύο χάλκινα καλώδια ² 240mm χρησιμοποιούνται παράλληλα, τριφασικό τετρασύρματο σύστημα
●Νερό - ανταλλάκτης θερμότητας νερού
●Εσωτερική πίεση νερού κυκλοφορίας: 0.15~0.25MPa
◆Εσωτερική ροή του νερού κυκλοφορίας: 50m ³ /h
◆Θερμοκρασία εξόδου νερού του εσωτερικού κυκλοφορώντας νερού: ≤40℃
◆Εσωτερική θερμοκρασία επιστροφής ύδατος νερού κυκλοφορίας: ≤45℃
●Περιοχή ανταλλακτών θερμότητας: ≥25m ²
●Εξωτερική ροή του νερού κυκλοφορίας: ≥65.4m ³ /h (ΑΝΕΦΟΔΙΑΣΜΌΣ ΑΓΟΡΑΣΤΏΝ)
◆Εξωτερική θερμοκρασία κολπίσκων νερού κυκλοφορίας: ≤35℃
◆Πίεση νερού εισαγωγής: 0.20~0.3MPa (περίπου 2.0~3kg/cm ²)
Τύπος συγκόλλησης: Επαγωγή
ΤΥΠΟΣ: Water-Water σύστημα ψύξης
- Αποστολή μέσα σε 4 μήνες μετά από την παραλαβή κάτω - πληρωμή
- 30%: Το συνολικό ποσό κάτω - η πληρωμή θα πληρωθεί από T/T στον πωλητή μέσα σε 15 ημέρες μετά από την υπογραφή της σύμβασης. Η σύμβαση μπαίνει σε έπειτα την επίδραση.
- 70%: Πριν από την αποστολή από L/C.
Pre-sales υπηρεσία:
·Μπορούμε να παρέχουμε τις εικόνες του τελειωμένου εξοπλισμού πριν από την αποστολή για να εξασφαλίσουμε την αυθεντικότητα των προϊόντων μας.
·Εάν η κυβέρνηση δεν επιτρέπει στον πωλητή για να αποχωρήσει από την Κίνα και να πάει στη χώρα του πελάτη για τη διόρθωση εξοπλισμού, θα παράσχουμε τις σε απευθείας σύνδεση μακρινές οδηγίες στο μηχανικό του αγοραστή, και θα κάνουμε το καλύτερο του πωλητή για να παρέχουμε ένα σαφές και πλήρες σχεδιάγραμμα για να βοηθήσουμε τον αγοραστή με την εγκατάσταση και την ανάθεση εξοπλισμού.
·Εάν η κινεζική κυβέρνηση μπορεί να επιτρέψει στον πωλητή για να αποχωρήσει από την Κίνα και να πάει στη χώρα του πελάτη για τη διόρθωση εξοπλισμού, θα στείλουμε τους μηχανικούς εκεί όπως περιγράφεται παρακάτω:
Εξοπλισμός που φθάνει στον αγοραστή, το τεχνικό προσωπικό υπηρεσιών στη διόρθωση σκηνής, τη συντήρηση, την ανάθεση εξοπλισμού, την ανάθεση, τη λειτουργία και την οδηγία συντήρησης, αρμόδιες για την τεχνική κατάρτιση για το προσωπικό λειτουργίας και συντήρησης εξοπλισμού του αγοραστή.
Ο χρόνος διόρθωσης είναι ένας μήνας, μέσα σε έναν μήνα η ανάγκη αγοραστών πληρώνει για το Δολ ΗΠΑ 150,00 μια ημέρα μια μισθών μηχανικών πρόσωπο, ο ανεφοδιασμός τα atrtickets για το στρογγυλό ταξίδι, επίσης ανεφοδιασμός ανάγκης το τοπικό κόστος, όπως τα τρόφιμα, δωμάτια και μετατροπή. Εάν λόγω του λόγου αγοραστών, καθυστερήστε το χρόνο διόρθωσης, η ανάγκη αγοραστών πληρώνει για το μηχανικό ένα άτομο Δολ ΗΠΑ 150,00 μια ημέρα.
Αριθμός αναθέτοντας μηχανικών εξοπλισμού: Τουλάχιστον τρία.
Υπηρεσία μεταπωλήσεων:
Χρησιμοποιημένος στους χρήστες τηρήστε τους κανόνες, κάτω από τον κανονικό λειτουργούντα εξοπλισμό, από 12 μήνες από την ημερομηνία της άφιξης του εξοπλισμού, όπως θετικά ο αντίκτυπος στην ποιότητα στη χρήση, ο μόλυβδος ζημίας μερών στον εξοπλισμό δεν μπορεί κανονική εργασία, το εργοστάσιο θα δώσει την επισκευή ή την αντικατάσταση δωρεάν. Ο χρόνος διόρθωσης είναι ένας μήνας, μέσα σε έναν μήνα η ανάγκη αγοραστών πληρώνει για το Δολ ΗΠΑ 150,00 μια ημέρα μια μισθών μηχανικών πρόσωπο, ο ανεφοδιασμός τα atrtickets για το στρογγυλό ταξίδι, επίσης ανεφοδιασμός ανάγκης το τοπικό κόστος, όπως τα τρόφιμα, δωμάτια και μετατροπή. Εάν λόγω του λόγου αγοραστών, καθυστερήστε το χρόνο διόρθωσης, η ανάγκη αγοραστών πληρώνει για το μηχανικό Ένα άτομο Δολ ΗΠΑ 150,00 μια ημέρα.
Αριθμός αναθέτοντας μηχανικών εξοπλισμού: Τουλάχιστον τρία.
●Εγχειρίδιο οδηγίας (που παρέχεται κατά την διάρκεια ενός μήνα πριν από το χρόνο παράδοσης)
●Πιστοποιητικό επιθεώρησης (που παρέχεται στο χρόνο παράδοσης)
●Διαταγή φόρτωσης (που παρέχεται στο χρόνο παράδοσης)
●Σχέδιο σχεδιαγράμματος (που παρέχεται κατά την διάρκεια ενός μήνα πριν από το χρόνο παράδοσης)
●Σχέδιο επίγειων βάσεων (που παρέχεται κατά την διάρκεια ενός μήνα πριν από το χρόνο παράδοσης)
●Ηλεκτρικό διάγραμμα αρχής
●Γενικό σχέδιο συνελεύσεων κάθε μονάδας της γραμμής
●Διάγραμμα μερών των τρωτών μερών
