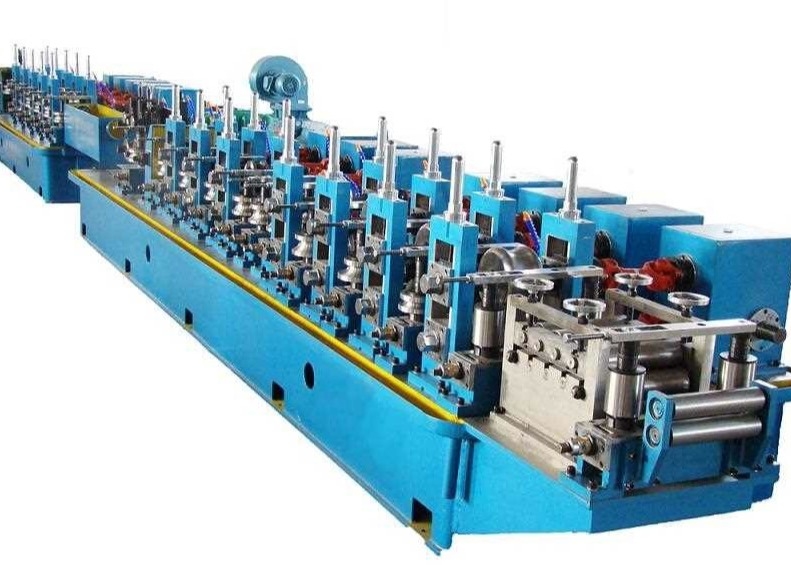

HG17 υψηλής συχνότητας ενωμένη στενά γραμμή παραγωγής σωλήνων







HG17 η υψηλής συχνότητας ενωμένη στενά γραμμή παραγωγής σωλήνων σχεδιάζεται για να παραγάγει τους ενωμένους στενά σωλήνες του στρογγυλού σωλήνα 14mm17.3mm, του πάχους 2mm, και των παραμορφωμένων σωλήνων του αντίστοιχου μεγέθους. Υιοθετώντας το σχέδιο περασμάτων ρόλων, η γραμμή παραγωγής μπορεί να κατασκευάσει τους ενωμένους στενά σωλήνες χάλυβα με την κατεργασία καλής ποιότητας και τη συγκέντρωση υψηλής ακρίβειας.

Σύμφωνα με την οδηγία σχεδιασμού της βελτίωσης του λειτουργούντος χαρακτήρα & του περιβάλλοντος και της ασφάλειας & της παραγωγής του χαρακτήρα, που μειώνει το κόστος του κυλίνδρου για να εξασφαλίσει την υψηλή αποδοτικότητα, η γραμμή παραγωγής HG17 υιοθετεί το ύφος τρυπών διπλός-ακτίνας του σχεδίου.



• Κύριες παράμετροι και προδιαγραφές:

• Υλικές προδιαγραφές:

(1) προσαρμομένος στα πρότυπα YB189-64

(2) υλικό: Χάλυβας χαμηλού άνθρακα και χαμηλός κατασκευαστικός χάλυβας κραμάτων

(3) μηχανικές ιδιότητες: σb≤520Mpa, σs≤365MPa

(4) πλάτος λουρίδων: 4555mm

(5) πάχος λουρίδων: 2mm

(6) εσωτερική διάμετρος των σπειρών: φ480~φ520mm

Εξωτερική διάμετρος των σπειρών: φ1000~φ1800mm

Βάρος σπειρών: ≤1.5T

• Ενωμένη στενά προδιαγραφή σωλήνων:

• Στρογγυλός σωλήνας: 14mm17.3mm 2mm

(2) σταθερό τέμνον μήκος: 412m

(3) σωλήνας-κόβοντας ακρίβεια: 03mm

• Διαμόρφωση της ταχύτητας: 30-80m/min
• Δύναμη, νερό & παροχή αέρα

1	Δύναμη	Πηγή ισχύος	380V/50Hz/3phases
2	Δροσίζοντας νερό κυκλοφορίας	Ροή	15T/h~20 T/h
		Όγκος λιμνών	20m3
3	Συμπιεσμένος αέρας	Ροή	5m3/min
		Πίεση	3~5kg/τ.εκ.





“Διαδικασία για τη γραμμή παραγωγής

Η φόρτωση → σπειρών που ξετυλίγει και που ενώνει στενά →Horizontal σπειροειδή το συσσωρευτή → που διαμορφώνει, συγκόλληση HF, Deburring, ψύξη, ταξινόμηση, που ισιώνει την κρύος-κοπή →STD είδε τη →Transmitting → αποθήκευση συσκευασίας →





“Παράμετροι κάθε μηχανών

1, Uncoiler



Το uncoiler είναι της δομής διπλά mandrels επέκτασης και cantilever. Περιέχει δύο κύρια μέρη: κύριο σώμα και η σταθερή βάση. Το κύριο σώμα είναι εξοπλισμένο με το αεροκίνητο σύστημα για να ικανοποιήσει τις ανάγκες, και mandrels.

Υπάρχουν δύο mandrels στο κύριο σώμα. Κάθε mandrel αποτελείται από τους συνδέσμους τέσσερις-φραγμών που θα μπορούσαν να κινηθούν ακτινωτά συγχρόνως. Οι σύνδεσμοι τέσσερις-φραγμών σε δύο ομάδες εγκαθίστανται σε δύο άξονες αντίστοιχα. Τροφοδοτημένοι από τον κύλινδρο αέρα, επεκτείνονται και συμβάλλονται ακτινωτά. Όταν ένα mandrel ξετυλίγει, άλλο ένα στις άλλες συμβάσεις τελών για να φορτωθεί μια νέα σπείρα και να στηριχτεί από την επέκταση, η οποία εγκαθίσταται έπειτα με το βραχίονα ασπίδων mandrel για να αποτρέψει τη σπείρα από τη χαλάρωση κατά τη διάρκεια του ξετυλίγματος. Όταν τη λειτουργία ξετυλίγματος mandrel στην εργασία τελειώνουν, τραβήξτε κάτω τον τοποθετώντας άξονα καρφιτσών και γυρίστε mandrel για 180°manually. Κατόπιν ωθήστε τον άξονα καρφιτσών πίσω στην τοποθετώντας αυλάκωσή του. Τώρα η νέα σπείρα είναι στη θέση εργασίας. Οι κύκλοι επαναλαμβάνουν κατά αυτόν τον τρόπο.

OD της σπείρας	Φ1000-2000mm
Ταυτότητα της σπείρας	Φ480-520mm
Πλάτος της λουρίδας	1417.3mm
Πάχος της λουρίδας	2mm
Βάρος της λουρίδας	Max1.5T
Τύπος επέκτασης	Υδραυλικός επεκταθείτε
Σπάσιμο	Πνευματική οδήγηση





η κουρά και ο οξυγονοκολλητής 2.Automatic χρησιμοποιούνται για να κόψουν τις ανώμαλες άκρες των λουρίδων και να συνδέσουν έπειτα τις λουρίδες από τη συγκόλληση.



Πλάτος λουρίδων	1417.3mm
Πάχος συγκόλλησης	2mm
Τέμνων τύπος	αυτόματη κουρά
Πρότυπο συγκόλλησης	αυτόματη συγκόλληση
Υδραυλική πίεση	12MPa
Λειτουργώντας κύκλος	Max.4M







3, σπειροειδής συσσωρευτής

Αυτή η μονάδα είναι κύρια περιλαμβάνει στο press& φέρνει την υλική συσκευή, ο συσσωρευτής συγκεντρώνει, φέρνει από την υλική μονάδα, ηλεκτρική μονάδα ελέγχου.

πιέστε & φέρτε την υλική συσκευή: Είναι κύριο περιλαμβάνει το πλαίσιο, ηλεκτρικός κινητήρας, μονάδα φρένων, ο περιβάλλοντας άξονας δύναμης μεταφοράς κατεύθυνσης μειώνει την ταχύτητα, πιέζει & φέρνει το ρόλο, σύστημα αέρα πίεσης του ρόλου οδηγών, επιθεωρημένη μονάδα ταχύτητας μπορεί να παρέχει το χάλυβα λουρίδων στο συσσωρευτή και οι μέσοι χρόνοι θα μεταφέρει φέρνουν τις πληροφορίες ταχύτητας στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε η στάση φέρνει το υλικό σε αυτήν την μονάδα, θα σταματήσει το ρόλο στο ηλεκτρικό κινητήρα και press& φέρτε τον υλικό ρόλο από το σπάσιμο, και μπόρεσε επίσης να ρυθμίσει την ταχύτητα για να φέρει το ηλεκτρικό κινητήρα και η μονάδα φέρνει την υλική ταχύτητα.

Το πλαίσιο συσσωρευτών συγκεντρώνει: περιλάβετε το ηλεκτρικό κινητήρα, το πλαίσιο, το ρόλο στενών κύκλων, έξω το ρόλο κύκλων και το ρόλο πίεσης. Μπορεί να χρησιμοποιηθεί στην αποθήκευση που το υλικό χάλυβα λουρίδων από το press& φέρνει τη μονάδα και θα μπορούσε να είναι σύρει από το κέντρο στέλνω-από τον υλικό ρόλο.

Στέλνω-από την υλική συσκευή: περιλάβετε το πλαίσιο, ρόλοι κατεύθυνσης οδηγών, ρόλος οδηγών έξω της υψηλής ή χαμηλότερης θέσης. Μπορεί να φέρει το χάλυβα λουρίδων στο σύστημα μορφής και να στείλει πραγματοποιεί τις υλικές πληροφορίες ταχύτητας στην ηλεκτρική συσκευή ελέγχου.

τεχνικές παράμετροι:

ύφος εργασίας: διάμετρος κύκλων αλλαγής: 2.5M

πλεονέκτημα: υλικό αποθήκευσης περισσότερο, καμία απεργία στην επιφάνεια χάλυβα λουρίδων.

πάχος σπειρών χάλυβα: 2mm

πλάτος: 4054mm

φέρτε την υλική πηγαίνοντας ταχύτητα: Vmax=200m/min

υδραυλική πίεση πετρελαίου: 7Mpa

άμεσα η δύναμη ηλεκτρικών κινητήρων του Τύπου & φέρνει: 7.5KW

ο ηλεκτρικός κινητήρας του πλαισίου συσσωρευτών: 15KW





4, διαμορφώνοντας & ταξινομώντας το μύλο



Η διαμόρφωση & η ταξινόμηση του μύλου υιοθετούν τον τύπο κυλίνδρων που διαμορφώνει την αρχή και την υψηλής συχνότητας συγκόλληση επαγωγής. Η λουρίδα τροφοδοτείται τη μηχανή διαμόρφωσης από τη συσκευή σίτισης στο μύλο και ο κύλινδρος διαμόρφωσης περιστρέφεται συνεχώς και πιέζει τη λουρίδα στην απαραίτητη μορφή. Λόγω του δέρματος και της kindred επίδρασης, το υψηλής συχνότητας ρεύμα συγκεντρώνεται στην ένωση συγκόλλησης που θερμαίνεται γρήγορα και φθάνει στη θερμοκρασία συγκόλλησης. Η ραφή σωλήνων είναι ενωμένη στενά διά την πίεση των κυλίνδρων συμπιέσεων. Ο τελειωμένος ενωμένος στενά σωλήνας με το απαραίτητο μέγεθος μπορεί αποκτηθείς μετά από την ψύξη, την ταξινόμηση και την αρχική αποκατάσταση.



Διαμόρφωση του σωλήνα OD.	Στρογγυλός σωλήνας 14mm17.3mm
Διαμόρφωση του πάχους τοίχων σωλήνων	2mm
Διαμόρφωση της ταχύτητας	30-80m/min
Αριθμός. από τη διαμόρφωση των στάσεων, οριζόντιος	8
Αριθμός. από τη διαμόρφωση των στάσεων, κάθετος	11
Αριθ. της ταξινόμησης των στάσεων, οριζόντιος	5
Αριθμός. από την ταξινόμηση των στάσεων, κάθετος	5
Κεφάλι Τούρκων	2sets
Dia άξονων. και υλικό της οριζόντιας στάσης ρόλων	Φ55mm, υλικό 42CrMo
Dia άξονων. και υλικό της κάθετης στάσης ρόλων	Φ35mm, υλικό 42CrMo
Ξύνοντας κόπτης γραφείου	2 σύνολα
Κύρια μηχανή	75kW 2 σύνολα







5, κρύο πριόνι









Χρησιμοποιείται για να κόψει ακριβώς το σωλήνα στο μήκος αυτόματα με την προϋπόθεση ότι ο σωλήνας που παραδίδεται συνεχώς από το μύλο με υψηλή ταχύτητα.

Μηχανή κίνησης: 11KW σερβο μηχανή (Ιαπωνία Yaskawa)

Τέμνουσα μηχανή: 7.5KW μεταβλητή συχνότητα, Siemens

Μηχανή τροφών, σερβο μηχανή 2,2 KW (Ιαπωνία Yaskawa)





















6. Πίνακας ρόλων, πάγκος & μηχανή συσκευασίας

Οι τελειωμένοι σωλήνες τρέχουν κατά μήκος του πίνακα ρόλων και για να κινηθούν αυτόματα επάνω στον πάγκο. Κατόπιν η απλή μηχανή συσκευασίας συσκευάζει τους σωλήνες στη hexagon μορφή.

Η απλή μηχανή συσκευασίας περιέχει το εμπορευματοκιβώτιο και τον πνευματικά οδηγημένο εξοπλισμό ευθυγράμμισης.

Μηχανή του πάγκου ρόλων: 3KW.





















7,150KW στερεάς κατάστασης οξυγονοκολλητής υψηλής συχνότητας





Ⅰ. Τεχνικές παράμετροι

Δύναμη παραγωγής: Pout>150kW

Σχεδιασμένη συχνότητα: f=400~450KHZ

①Σχεδιασμένες παράμετροι

• Ονομαστική δύναμη: 150kW
• Εκτιμημένη ΣΥΝΕΧΗΣ δύναμη: Pd=120kW
• Εκτιμημένη ΣΥΝΕΧΗΣ τάση: UdN=450V
• Εκτιμημένο ΣΥΝΕΧΕΣ ρεύμα: IdN=250A
• Ολόκληρη η αποδοτικότητα: η≥85%
• Ικτάλουρος >150kw
• MOSFET αναστροφέας: 60kW×2
• Τρόπος παραγωγής κυκλωμάτων δεξαμενών: καμία παραγωγή μετασχηματιστών συγκόλλησης, δευτεροβάθμια αντήχηση

②Απαιτήσεις διανομής δύναμης

• Ονομαστική δύναμη: 150kW
• Εκτιμημένη ΣΥΝΕΧΗΣ δύναμη: Pd=120kW
• Γραμμή-στον παράγοντα δύναμης: COSφ≥0.85
• Ικανότητα διανομής δύναμης: S≤180kVA
• Τάση παροχής ηλεκτρικού ρεύματος: 3 φάση 380V/50Hz (ο εξοπλισμός μπόρεσε να λειτουργήσει στην τάση 380V±10%)
• Γραμμή-στο ρεύμα: I=220 Α
• Γραμμή-στο καλώδιο: κάθε φάση υιοθετεί το χάλκινο καλώδιο 185mm2, 3 φάση 4 γραμμή







Ⅱ. Κατάλογος κύριου Compoments

S/N	Περιγραφή	Προδιαγραφή	Κατασκευαστής
1	Πίνακες	Μόνος-παραγωγή	Mingshuo
2	SCR	KP800A/1400V water-cooled	Jinzhou Huajing
3	Δίοδος	KP800A/1400V water-cooled	Jinzhou Huajing
4	Πυκνωτής φίλτρων	4700μF/450V	Ιαπωνία HITACHI
5	MOSFET	IXFN38N100 38A/1000V	Γερμανία IXYS
6	Γρήγορη δίοδος αποκατάστασης	DSEI2×61-12A 60A/1200V	Γερμανία IXYS
7	Πυκνωτής δεξαμενών	0.65μf/500V	Lianfa Chengdu Maike/Feixing
8	Παροχή ηλεκτρικού ρεύματος διακοπτών	15V	Ταϊβάν MW
9	Ferrite μαγνητικός πυρήνας	Τύπος Ε	Xi'an Sanlian
10	HMI	PWS6600 5,7 " “	Υψηλή τεχνολογία της Ταϊβάν
11	Αντιδραστήρας επίπεδος-κυμάτων	1000A/2×0.33mH	Mingshuo
12	Προστατευτικός αντιδραστήρας	200A/200uH	Mingshuo
13	Μαλακό σύστημα υδρόψυξης κυκλοφορίας	Water-water δοχείο ψύξης	Mingshuo
14	PLC	S7-200	Siemens
15	Διακόπτης, ηλεκτρονόμος, επαφέας εναλλασσόμενου ρεύματος		Σινικό Τείχος
16	Κουμπιά, λαμπτήρες ένδειξης		Σαγκάη ΙΚΑΝΗ



8, κύλινδρος:

Το υλικό: Cr12 υψηλής αντοχής, καλή αντοχή
