τρέχοντας ταχύτητα: | 26mm | Ορθογώνιος κοίλος χάλυβας τμημάτων: | 30x50-100x140 |
---|---|---|---|
Τετραγωνικός κοίλος χάλυβας τμημάτων: | 30x30-120x120 | Ανοίγοντας κρύος χάλυβας κάμψεων: | Ύψος Max 50 Πλάτος Max 150 |
Τύπος συγκόλλησης: | Συγκόλληση υψηλής συχνότητας | Ταχύτητα: | 0-80m/min |
Υψηλό φως: | κρύος μύλος σωλήνων κάμψεων erw,πλήρως αυτόματος μύλος σωλήνων erw,κυλινδρικός μύλος σωλήνων ακρίβειας |

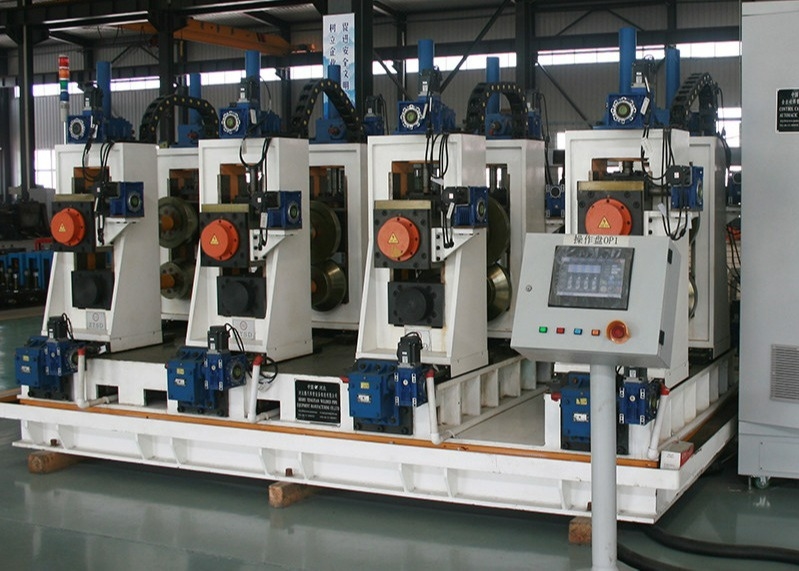

Αυτός ο εξοπλισμός είναι η εταιρεία μας προκειμένου να ανταποκριθεί στις απαιτήσεις της διεθνούς αγοράς, σύμφωνα με τη μονάδα σειράς LW της εταιρείας μας σε συνδυασμό με την τεχνολογία διαμόρφωσης FF, ανέπτυξε την αυτόματη τετράγωνη και ορθογώνια γραμμή μύλου σωλήνων.
Σε πολύ σύντομο χρονικό διάστημα για να ολοκληρώσετε τη ρύθμιση του κυλίνδρου, μειώστε ακραία τον χρόνο αλλαγής κυλίνδρων κατά την αντικατάσταση των προϊόντων, βελτιώνοντας έτσι την απόδοση και μειώνοντας το παραγωγικό κόστος.
Λόγω του ότι ο εξοπλισμός υιοθετεί ένα σετ συνδυασμένου καλουπιού, που παράγει τις διαφορετικές προδιαγραφές του σωλήνα, χρειάζεται μόνο προσαρμογή, δεν χρειάζεται αλλαγή, το ποσοστό εξοικονόμησης κυλίνδρων σε πάνω από 90%, μειώνοντας έτσι το κόστος του κυλίνδρου.
Λόγω του εξοπλισμού υιοθετεί την αυτόματη ρύθμιση του κινητήρα, μειώνοντας έτσι τον αριθμό των εργαζομένων, μειώνοντας το κόστος εργασίας, μείωσε την ένταση εργασίας των εργαζομένων, βελτίωσε το εργασιακό περιβάλλον των εργαζομένων.
Η λειτουργία του εξοπλισμού είναι απλή, απλά πρέπει να γνωρίζετε το μέγεθος και το πάχος του τοιχώματος των σωλήνων στην παραγωγή, στη συνέχεια να το εισάγετε στη διεπαφή, θα πραγματοποιήσει αυτόματη προσαρμογή, με αποτέλεσμα χαμηλότερα επίπεδα των τεχνικών απαιτήσεων του προσωπικού εντοπισμού σφαλμάτων.
Με αυτόματη ρύθμιση, μειωμένη είσοδος εργαλείων και ζημιά στον εξοπλισμό κατά την αλλαγή του ρολού, βελτιώνει τη διάρκεια ζωής του εξοπλισμού.
Λόγω της δομής του σύνθετου ρολού, η σημειακή επαφή μεταξύ του ρολού και της λωρίδας αντί της αρχικής επαφής γραμμής, μειώνει τη φθορά του ρολού και βελτιώνει τη διάρκεια ζωής του ρολού.
Μπορεί να παράγει ορισμένες προδιαγραφές ανοίγματος χάλυβα ψυχρής κάμψης, όπως χάλυβας τμήματος U, C κ.λπ., το πλάτος και το ύψος του προϊόντος μπορούν να ρυθμιστούν απεριόριστα.
Τύπος |
Προδιαγραφές (mm) |
Πάχος (mm) |
Πρότυπο προϊόντος |
Υλικό |
Τετράγωνο κοίλο χάλυβας διατομής |
30x30-120x120 | 2,0-6,0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Χάλυβας ορθογώνιας κοίλης διατομής |
30x50-100x140 | 2,0-6,0 | ||
Άνοιγμα κρύο κάμψη χάλυβα |
Μέγιστο ύψος 50
Μέγιστο πλάτος 150 |
2,0-6,0
|
Υδραυλικό Decoiler μονής ατράκτου
Το decoiler αποτελείται κυρίως από βάση, αυξάνει την κεφαλή του κώνου, το υδραυλικό σύστημα, το υδραυλικό φρένο, σε αυξήσεις και τον πρόβολο τύπου μονό τύμπανο, ακωνική κεφαλή, μία online, Υδραυλικές πτυχές, υδραυλικό φρένο.
OD του πηνίου | Φ1000-2000mm |
Ταυτότητα πηνίου | Φ520-610mm |
Πλάτος λωρίδας | 100-480mm |
Πάχος λωρίδας | 2,0-6,0 χλστ |
Βάρος λωρίδας | Max8T |
Τύπος επέκτασης | Υδραυλική διαστολή |
Διακοπή | Υδραυλική οδήγηση |
Αυτή η μονάδα χρησιμοποιείται κυρίως για την τροφοδοσία της νέας χαλύβδινης κεφαλής πηνίου στη μονάδα ισοπεδωτή αφού η μονάδα ξετυλίγματος φέρει το πηνίο στη θέση εργασίας.
Ισχύς ηλεκτροκινητήρα: 1,5KW
Πίεση επεξεργασίας: 7Mpa
μειώστε την ταχύτητα: BW17-4
Αυτή η μονάδα χρησιμοποιείται κυρίως για την ισοπέδωση της κεφαλής και του ίχνους του χάλυβα λωρίδων και για την προετοιμασία για το επόμενο βήμα κοπής και συγκόλλησης διάτμησης, έτσι ώστε να διασφαλιστεί ότι ο χάλυβας λωρίδας βρίσκεται απέναντι σε επίπεδη και ευθεία συγκόλληση με διάτμηση.
επίπεδο ισοπέδωσης και ικανότητα συμπίεσης:
το ρολό πλακέ & πρεσάρισμα Διάμετρος:Φ180
ρολό ισοπεδωτικό Διάμετρος:Φ120
Ταχύτητα επιπέδου ισοπεδωτικού: 11 m/min
το στυλ της προσαρμογής ταχύτητας: δεν υπάρχει βαθμός προσαρμογής ταχύτητας
το στυλ δομής: συμπίεση και μεταφορά, μονάδα ισοπέδωσης πέντε κυλίνδρων
στυλ πάνω και κάτω: υδραυλικό σύστημα
πλάτος του ισοπεδωτικού: 100-480mm
πάχος ισοπεδωτικού: 2,0-6,0 mm
πίεση λειτουργίας υδραυλικού κυλίνδρου: 7Mpa
Ισχύς ηλεκτροκινητήρα: 22KW
Η αυτόματη μηχανή κοπής & συγκόλλησης χρησιμοποιείται για να κόψει τα ακανόνιστα άκρα των λωρίδων και στη συνέχεια να συνδέσει τις ταινίες με συγκόλληση.
Πλάτος λωρίδας | 100-480mm |
Πάχος συγκόλλησης | 2,0-6,0 χλστ |
Τύπος κοπής | Υδραυλικός |
Λειτουργία συγκόλλησης | Αυτόματο |
Αυτή η μονάδα περιλαμβάνεται κυρίως στη συσκευή πιεστηρίου και μεταφοράς υλικού, συναρμολόγηση συσσωρευτή, μονάδα μεταφοράς υλικού, μονάδα ηλεκτρικής ελέγχου.
Περιλαμβάνει κυρίως πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, κυκλικό άξονα μεταφοράς ισχύος της μείωσης ταχύτητας, ρολό πίεσης και μεταφοράς, σύστημα αέρα πίεσης του κυλίνδρου οδήγησης, μονάδα επιθεωρημένης ταχύτητας.μπορεί να τροφοδοτήσει τη λωρίδα χάλυβα στον συσσωρευτή και τους μέσους χρόνους που θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου. σπάσει, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα μεταφοράς του ηλεκτροκινητήρα και την ταχύτητα μεταφοράς υλικού της μονάδας.
(2) Συναρμολόγηση πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτρικό κινητήρα, το πλαίσιο, το ρολό εσωτερικού κύκλου, τον κύλινδρο εξόδου και τον κύλινδρο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού λωρίδας χάλυβα από τη μονάδα πιεστηρίου και μεταφοράς και μπορεί να αντληθεί από το κεντρικό ρολό υλικού αποστολής.
(3) Συσκευή υλικού αποστολής: συμπεριλάβετε πλαίσιο, ρολά κατεύθυνσης οδηγού, ρολό οδηγού από ψηλά ή χαμηλότερα σημεία.Μπορεί να μεταφέρει το σύστημα χάλυβα λωρίδας σε σχήμα και να στείλει τις πληροφορίες ταχύτητας υλικού εκτέλεσης στην ηλεκτρική συσκευή ελέγχου.
(4) τεχνικές παράμετροι:
στυλ εργασίας: Σταθερός κύκλος
πλεονέκτημα: υλικό αποθήκευσης περισσότερο, χωρίς χτυπήματα για την απογύμνωση της επιφάνειας του χάλυβα.
Πάχος πηνίου χάλυβα: 2,0-6,0 mm, πλάτος: 100-480 mm
Μεταφορά υλικού: Vmax=120m/min
πίεση υδραυλικού λαδιού: 7Mpa
απευθείας ηλεκτροκινητήρας ισχύς πρέσας & μεταφοράς: 45KW
ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή : 90KW
Αποτελείται από ρολό τροφοδοσίας, συσκευή αυτόματου κεντραρίσματος, βάση παθητικής ισοπέδωσης, Οριζόντια βάση ρολού (P1), κάθετη βάση ρολού (L1), οριζόντια βάση ρολού (P2), κάθετη βάση ρολού (L2), οριζόντια βάση ρολού (P3), οριζόντια βάση ρολού βάση (P4) , Κάθετη βάση ρολού (L3), οριζόντια βάση ρολού (P5), οριζόντια βάση ρολού (P6), οριζόντια βάση ρολού (P7) Κάθετη βάση ρολού (L3), τρία πλαίσια κενής καμπυλότητας, κατεύθυνση συγκόλλησης, πέντε ρολά εξώθηση, κοπή γρέζινων, σύστημα αφαίρεσης γρέζινων δύο βάση, βάση φωτιστικών κύλισης, σύστημα ψύξης, διαστασιολόγηση κάθετης βάσης σε ρολό (DL1), βάση τεσσάρων κυλίνδρων (F1), βάση τεσσάρων κυλίνδρων (F2), πλαίσιο 4 κυλίνδρων (F3), πλαίσιο τεσσάρων κυλίνδρων (F4), κεφαλή Τούρκων (C2), ηλεκτρικό σύστημα ελέγχου κ.λπ
Το κρύο πριόνι είναι ο βασικός εξοπλισμός στον σωλήνα παραγωγής και χρησιμοποιούσε για να κόβει με ακρίβεια όλα τα είδη σωλήνων πλαισίου αυτόματα.Όσον αφορά τη χρήση του συστήματος ελέγχου STD υψηλής ακρίβειας και του συστήματος μηχανημάτων, αυτή η μονάδα έχει το πλεονέκτημα καλής ακρίβειας διάστασης και το καλύτερο πλεονέκτημα μεταφοράς μηχανημάτων, επομένως η γρήγορη ικανότητα και η ακριβής επεξεργασία, χωρίς Burr είναι αυτό το πλεονέκτημα της μονάδας.
Μέγεθος σωλήνα |
30x30-120x120mm 30x50-100-140mm |
WT σωλήνα | 2,0-6,0 χλστ |
Σταθερό μήκος κοπής | 4~12μ |
Ακρίβεια κοπής | 0-3 χιλιοστά |
Κινητήρας κοπής πριονόλαμας |
Μοτέρ μετατροπής συχνότητας 15kW 2 σετ |
Κινητήρας άμαξας | Σερβίρισμα κινητήρα 45kW |
Κινητήρας τροφοδοσίας | Μοτέρ σερβιρίσματος 5,5KW |
Ταχύτητα κοπής | Μέγ.60μ/λεπτό |
Τύπος σύσφιξης σωλήνα | Πνευματικός |
Υλικό: Cr12Mo1Vi1 Υψηλή αντοχή, καλή αντοχή στην τριβή
Η Hebei tengtian weldedpipe equipment manufacturing co., ltd είναι μια συλλογή επιστημονικής έρευνας, παραγωγής, πωλήσεων και υπηρεσιών ως ένας από τους υψηλής συχνότητας συγκολλημένους σωλήνες εξοπλισμού και άνοιγμα επαγγελματικών κατασκευαστών εξοπλισμού από χάλυβα ψυχρής κάμψης. Η εταιρεία μας ειδικεύεται στην παραγωγή υψηλής συχνότητας συγκολλημένος σωλήνας, σχισμή, άνοιγμα χάλυβα ψυχρής κάμψης, μονάδες από ανοξείδωτο χάλυβα και άλλος εξοπλισμός της επιχείρησης, η εταιρεία έχει μια εξειδικευμένη και επιχειρηματική ικανότητα ισχυρή ζωντανή ομάδα. έχει εξαχθεί στη Νότια Κορέα, το Βιετνάμ, την Ινδονησία, τη Νότια Αφρική, το Καζακστάν και άλλες δεκάδες χωρών και περιοχών, από εγχώριους και ξένους εμπόρους υψηλά επαίνους.
