Δύναμη παραγωγής της πρώτης ύλης: | σs≤340Mpa | Εκτατή δύναμη της πρώτης ύλης: | σb≤520 MPA |
---|---|---|---|
Πάχος: | 1.56.35mm | Max. Μέγιστη. Production Speed Ταχύτητα παραγωγής: | Max.55m/λ. |
Rectanguler:: | 100*50-200*150mm | Σειρά μεγέθους σωλήνων: | Φ88.9-219.1mm |
Εξουσιοδότηση: | Ένα έτος | Τύπος συγκόλλησης: | Συγκόλληση υψηλής συχνότητας |
Υψηλό φως: | χαμηλή μηχανή σωλήνων χάλυβα κραμάτων erw,χαμηλός μύλος σωλήνων χάλυβα κραμάτων erw,μηχανή σωλήνων erw 1.5mm |
Ι. εισαγωγή
HG219high-συχνότητα η γραμμή μύλων σωλήνων, κεντρικός αγωγός που χρησιμοποιεί για να επεξεργαστεί τον ηλεκτρικό σωλήνα συγκόλλησης, η διάμετρος σωλήνων είναι Φ88.9-Φ219.1mm και το πάχος σωλήνων είναι 1.56.35mm του ηλεκτρικού σωλήνα συγκόλλησης, και είναι επίσης διαφορετικός σωλήνας μορφής αλληλογραφίας διαδικασίας. Αυτή η γραμμή μύλων σωλήνων είναι πραγματοποιημένη αυτόματη επεξεργασία βασική ώστε να σώσει σε πολλούς εργαζομένους, και έχει μιμηθεί το σχέδιο στη γραμμή μύλων σωλήνων της Ιαπωνίας τι είναι κατασκευή το Τσανγκ Τσαν/η Κίνα που εισάγεται από την Ιαπωνία. Οι σεβασμοί σε ακριβή που γίνονται για αυτήν την γραμμή μύλων σωλήνων, αυτό είναι όχι μόνο η καλύτερη ποιότητα σε 168 δακτυλογραφούν την υψηλής συχνότητας γραμμή μύλων σωλήνων, αλλά και είναι αριθμός.
ΙΙ. Οι βασικοί όροι επεξεργασίας
(1) χάλυβας λουρίδων
Πρέπει να είναι απαιτεί τηρεί YB189-64 τα πρότυπα.
(2) χάλυβας χαμηλού άνθρακα, χαμηλός χάλυβας κραμάτων δb≤520Mpa δs≤340Mpa
(3) σπείρα ταξιδιού
Εσωτερική διάμετρος Φ500-Φ600mm
Έξω διάμετρος Φ1000-Φ2000mm
Βάρος ≤12000Kg σπειρών
(4) τα μηχανήματα & η ηλεκτρονική: περίπου 1000KW.
Υψηλής συχνότητας οξυγονοκολλητής: 500KW
(5) ικανότητα αέρα πίεσης: 6m ³ /m, 0.4-0.6Mpa
(6) εργαστήριο και ηλεκτρική δύναμη:
Πρέπει να είναι υψηλότερο από 6M στο εργαστήριο της συγκέντρωσης που η υψηλής συχνότητας γραμμή μύλων σωλήνων δηλ. η απόσταση είναι από το έδαφος στη μηχανή μεταφοράς ουρανού, η έκταση εργαστηρίων είναι 18 Μ, μήκος 120 Μ, παραθέτουν την ουρανός-μεταφορά-μηχανή συνόλων ρυμούλκησης συμπεριλαμβανομένου 15 τόνου και 10ton.
ΙΙΙ. διαδικασία εργασίας:
ο χάλυβας λουρίδων υλική μονάδα welder→storage coil→uncoiler →end στη straightener→flattener→shear, ενώνοντας στενά, δροσίζοντας, ακριβής σωλήνας Dia. μέγεθος μήκους σωλήνων μεγέθους →accurate, →package cutting→inspection.
IV.Processing ικανότητα του εξοπλισμού:
Κύκλος: Φ88.9219.1mm
Τετράγωνο: 70*70-170*170mm
Rectanguler: 100*50-200*150mm
Πάχος: 1.56.35mm
Μέγιστη ταχύτητα παραγωγής: Max.55m/λ.
V. Οι κύριες παράμετροι της μονάδας γραμμών μύλων σωλήνων:
Αυτοκίνητο σπειρών
Το αυτοκίνητο σπειρών είναι κύριο συμπεριλαμβανομένου του υδραυλικού κυλίνδρου, ηλεκτρικός κινητήρας, μειώνει τη μονάδα πλαισίων ποταμών ταχύτητας, το πλαίσιο επιπέδων μονάδων μηχανών σπειρών, uping κουλουριάζοντας τη μηχανή η κίνηση από ηλεκτρικό μειώνει τη μηχανή ταχύτητας ή μειώνει τη μονάδα εργαλείων, η uping μονάδα μηχανών σπειρών επάνω από τον υδραυλικό κύλινδρο, η υδραυλική πίεση πετρελαίου είναι MPA 7, και rote του υδραυλικού κυλίνδρου είναι 400 χιλ., και η κίνηση του υδραυλικού κυλίνδρου πρέπει να ελεγχθεί από το κλειδί διαδρομών ηλεκτρικής ενέργειας.
Uncoiler
Το uncoiler είναι της δομής ενιαίο mandrel. Περιέχει δύο κύρια μέρη: κύριο σώμα και η σταθερή βάση. Το κύριο σώμα είναι εξοπλισμένο με το αεροκίνητο σύστημα για να ικανοποιήσει τις ανάγκες, και mandrels.
OD της σπείρας | Φ1000-2000mm |
Ταυτότητα της σπείρας | Φ500-600mm |
Πλάτος της λουρίδας | 270700mm |
Πάχος της λουρίδας | 1.56.35mm |
Βάρος της λουρίδας | Max12T |
Τύπος επέκτασης | υδραυλικός επεκταθείτε |
Σπάσιμο | Πνευματική οδήγηση |
Straightener μονάδα:
Αυτή η μονάδα είναι κύρια που χρησιμοποιείται για να οδηγήσει τη νέα επικεφαλής τροφή χάλυβα σπειρών στη μονάδα flattener αφότου φέρνει η μονάδα uncoiler τη σπείρα στη θέση εργασίας.
Δύναμη ηλεκτρικών κινητήρων: 3KW
Πίεση επεξεργασίας: 7Mpa
Μειώστε την ταχύτητα: Bw17-2
Μονάδα Flattener
Αυτή η μονάδα είναι κύρια που χρησιμοποιείται για να ισιώσει το κεφάλι και το ίχνος του χάλυβα λουρίδων και να προετοιμαστεί για την επόμενες κοπή βημάτων και τη συγκόλληση κουράς ώστε να εξασφαλιστεί το αντιταγμένο χάλυβας επίπεδο λουρίδων και ευθύς στη συγκόλληση κουράς.
Επίπεδο Flattener και πιέζοντας ικανότητα:
Το ύφος ρυθμίζει την ταχύτητα: Κανένας βαθμός δεν ρυθμίζει την ταχύτητα
Το ύφος δομών: Η συμπίεση & φέρνει, πέντε κυλούν flattener τη μονάδα
Επάνω & κάτω από στο ύφος: Υδραυλικό σύστημα
Πλάτος του flattener: 270700mm
Πάχος Flattener: 1.56.35mm
Υδραυλική πίεση εργασίας κυλίνδρων: 7Mpa
Δύναμη ηλεκτρικών κινητήρων: 15KW
Κουρά & οξυγονοκολλητής άκρης
Ο οξυγονοκολλητής κουράς είναι μια σημαντική μονάδα στον εξοπλισμό γραμμών μύλων σωλήνων, και κεντρικός αγωγός που χρησιμοποιείται για να κόψει το κανένας-κανονική κεφάλι ή τη δοκιμή χάλυβα λουρίδων, και συνδέοντας έπειτα την τελευταία δοκιμή χάλυβα λουρίδων με το επόμενο κεφάλι λουρίδων ώστε να εξασφαλιστεί η επεξεργασία συνεχιστείτε.
Δύναμη: Υδραυλική δύναμη
Τέμνον πάχος: 1.56.35mm
Πλάτος: 270700mm
Η υδραυλική πίεση πετρελαίου της εργασίας: 7Mpa
Υδραυλική πίεση εργασίας κυλίνδρων για την κοπή: 14Mpa
Οριζόντιος σπειροειδής συσσωρευτής 6M
Αυτή η μονάδα είναι κύρια περιλαμβάνει στο press& φέρνει την υλική συσκευή, ο συσσωρευτής συγκεντρώνει, φέρνει από την υλική μονάδα, ηλεκτρική μονάδα ελέγχου.
Είναι κύριο περιλαμβάνει το πλαίσιο, ηλεκτρικός κινητήρας, μονάδα φρένων, ο περιβάλλοντας άξονας δύναμης μεταφοράς κατεύθυνσης μειώνει την ταχύτητα, πιέζει & φέρνει το ρόλο, σύστημα αέρα πίεσης του ρόλου οδηγών, επιθεωρημένη μονάδα ταχύτητας μπορεί να παρέχει το χάλυβα λουρίδων στο συσσωρευτή και οι μέσοι χρόνοι θα μεταφέρει φέρνουν τις πληροφορίες ταχύτητας στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε η στάση φέρνει το υλικό σε αυτήν την μονάδα, θα σταματήσει το ρόλο στο ηλεκτρικό κινητήρα και press& φέρτε τον υλικό ρόλο από το σπάσιμο, και μπόρεσε επίσης να ρυθμίσει την ταχύτητα για να φέρει το ηλεκτρικό κινητήρα και η μονάδα φέρνει την υλική ταχύτητα.
Περιλάβετε το ηλεκτρικό κινητήρα, το πλαίσιο, το ρόλο στενών κύκλων, έξω το ρόλο κύκλων και το ρόλο πίεσης. Μπορεί να χρησιμοποιηθεί στην αποθήκευση που το υλικό χάλυβα λουρίδων από το press& φέρνει τη μονάδα και θα μπορούσε να είναι σύρει από το κέντρο στέλνω-από τον υλικό ρόλο.
Περιλάβετε το πλαίσιο, ρόλοι κατεύθυνσης οδηγών, ρόλος οδηγών έξω της υψηλής ή χαμηλότερης θέσης. Μπορεί να φέρει το χάλυβα λουρίδων στο σύστημα μορφής και να στείλει πραγματοποιεί τις υλικές πληροφορίες ταχύτητας στην ηλεκτρική συσκευή ελέγχου.
(4) τεχνικές παράμετροι:
Πάχος σπειρών χάλυβα: 1.56.35mm
Πλάτος: 270700mm
Η εξωτερική διάμετρος: 8000mm
Φέρτε την υλική πηγαίνοντας ταχύτητα: Vmax=100m/min
Άμεσα η δύναμη ηλεκτρικών κινητήρων του Τύπου & φέρνει: μηχανή 45KW
ο ηλεκτρικός κινητήρας του πλαισίου συσσωρευτών: μηχανή 75KW

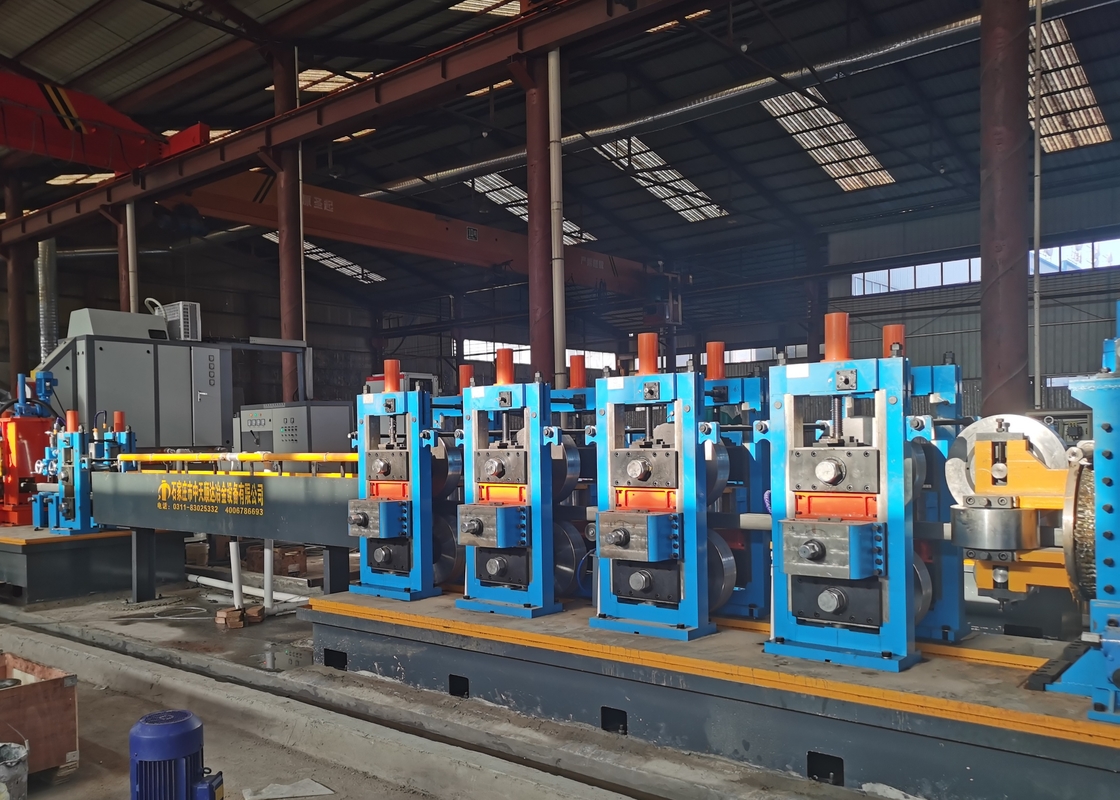

Διαμόρφωση & ταξινόμηση
Η μονάδα διαμόρφωσης & ταξινόμησης είναι ο ζωτικής σημασίας εξοπλισμός στη γραμμή μύλων σωλήνων. Αυτή η μονάδα τηρεί τη θεωρία πλαισίων ρόλων. Θα μπορούσε να συνεχίσει τη διαδικασία κάποιος σωλήνας χάλυβα προδιαγραφών από τη συγκόλληση κανένας-επαφών, που φέρνει κάποιο χάλυβα λουρίδων σε αυτήν την μονάδα και το αφήνει που περνά το ρόλο πλαισίων στο σωλήνα πλαισίων ακατέργαστο, και παίρνει έπειτα το ηλεκτρικό ρευστό μαζί στην επιφάνεια συγκόλλησης σωλήνων ώστε να αντιμετωπιστεί η θερμοκρασία σωλήνων υψηλότερη για να ταιριάξει τη συγκόλληση από την πιέζοντας συγκόλληση ρόλων, και έπειτα μετά από να δροσίσει, διαμορφώνοντας την ταξινόμηση και flattener στο προϊόν ποιος είναι ο σωλήνας απαίτησής σας.
Διαμόρφωση του σωλήνα OD. |
Κύκλος: Φ88.9-223mm Τετράγωνο: 70*70-170*170mm Rectanguler: 100*50-200*150mm |
Διαμόρφωση του πάχους τοίχων σωλήνων | 1.56.35mm |
Διαμόρφωση της ταχύτητας | Max.50m/λ. |
Αριθμός. από τη διαμόρφωση των στάσεων, οριζόντιος | 7 |
Αριθμός. από τη διαμόρφωση των στάσεων, κάθετος | 9 |
Στάση ρόλων οδηγών | 1 |
Στάση ρόλων συμπιέσεων | 1 |
Αλέθοντας στάση ρόλων | 1 |
Ξύνοντας κόπτης γραφείου | 2 σύνολα |
Αριθ. της ταξινόμησης των στάσεων, οριζόντιος | 5 |
Αριθμός. από την ταξινόμηση των στάσεων, κάθετος | 5 |
Κεφάλι Τούρκων | 4sets με το ενιαίο κεφάλι |
Dia άξονων. και υλικό της οριζόντιας στάσης ρόλων | Φ120mm, υλικό 40Cr |
Dia άξονων. και υλικό της κάθετης στάσης ρόλων | Φ70Material 40Cr |
Κύρια μηχανή εναλλασσόμενου ρεύματος |
Διαμόρφωση: 160kw Ταξινόμηση: 200kw |
Αλέθοντας πριόνι
Το κρύο πριόνι κοπής είναι μια νέα σε απευθείας σύνδεση τέμνουσα τεχνολογία στην ενωμένη στενά βιομηχανία σωλήνων. Το κύριο χαρακτηριστικό γνώρισμα είναι ότι υιοθετεί την αρχή της κρύας άλεσης. Μετά από την κοπή, το τέλος σωλήνων είναι επίπεδο και χωρίς σαλιάσματα. Δεν υπάρχει καμία ανάγκη για τη δευτεροβάθμια κοπή για τις εφαρμογές με τις υψηλές απαιτήσεις επεξεργασίας. Επιπλέον, λόγω της υιοθετημένης σερβο τεχνολογίας καταδίωξης συνέχειας καθορισμένου μήκους, η τέμνουσα ακρίβεια μήκους είναι υψηλότερη από αυτή των συνηθισμένων πετώντας πριονιών υπολογιστών. Στη διαδικασία παραγωγής, η σκόνη και η ηχορρύπανση μειώνονται σημαντικά.
Ολόκληρο το σύστημα υιοθετεί το πλήρες ψηφιακό σύστημα ελέγχου Simotion κινήσεων Siemens και ο συνδυασμός δικτύων Profinet, σερβο μηχανή όλοι μέσω του ελέγχου δικτύων, μέσω 10 «παραμέτρων συστημάτων εισαγωγής οθόνης αφής, λειτουργούσες παράμετροι συστημάτων είναι σαφείς και εξακριβωμένες, και σε πραγματικό χρόνο πληροφορίες συναγερμών συστημάτων αρχείων. Το πιάτο χάλυβα βάσεων του πριονιού είναι ενωμένο στενά και επεξεργασμένο μετά από να μετριάσει. Τα κινούμενα μέρη όλα οδηγούνται με το γραμμικές γραμμικές τραίνο οδηγών και τη βίδα σφαιρών. Έχει το σύστημα λίπανσής του. Ολόκληρη η πετώντας μηχανή πριονιών είναι σταθερή και αξιόπιστη, και το ηλεκτρικό σύστημα ελέγχου είναι προηγμένο.
Μονάδα που διαμορφώνει τη μέθοδο: κατώτατη γραμμή που διαμορφώνει/κεντρική διαμόρφωση
Μέγιστη γραμμική ταχύτητα: 55 m/min.
Τέμνουσα σειρά μήκους: 4 12meters ~
Τέμνουσα ακρίβεια μήκους: ±1.5mm (η διακύμανση ταχύτητας γραμμών δεν υπερβαίνει 2%)
Κύριος ελεγκτής: Siemens Simotion d435-2
Δίκτυο ελέγχου: ProfiNet
Επέκταση I/O: Et-200SP
Οξυγονοκολλητής υψηλής συχνότητας 600KW
Ονομαστική δύναμη: 600kW
Η αυτόματη χάλυβα συσκευασίας και palletizing σωλήνων μηχανή
Η αυτόματη χάλυβα συσκευασίας και palletizing σωλήνων μηχανή χρησιμοποιείται για να ολοκληρώσει αυτόματα τη συλλογή και τη συσσώρευση του ενωμένου στενά σωλήνα στο τέλος της γραμμής παραγωγής σωλήνων συγκόλλησης, για να τρέξει ομαλά αυτόματα, για να μειώσει την ένταση εργασίας, για να βελτιώσει το βαθμό αυτοματοποίησης της γραμμής παραγωγής, και για να βελτιώσει αποτελεσματικά την αποδοτικότητα παραγωγής. Συγχρόνως, μπορεί να μειώσει το θόρυβο αντίκτυπου, να εξαλείψει τη χτυπώντας ζημία, να βελτιώσει την ποιότητα των προϊόντων, να μειώσει το κόστος παραγωγής, και να εξαλείψει τον κρυμμένο κίνδυνο της ασφάλειας.
Κύλινδρος
Υλικό: Cr12
Σκληρότητα του κυλίνδρου: HRC58-62
Το βάθος αποσβήνει τη σκλήρυνση: ≥ 10mm
Τραχύτητα της επιφάνειας: Ra≤0.8um
