Τετραγωνικό μέγεθος 70x70200x200mm μηχανή κυλινδρικών μύλων Erw για το πάχος 4.012mm

• : Η κύρια εισαγωγή εξοπλισμού

• αυτοκίνητο φόρτωσης





Το αυτοκίνητο φόρτωσης χρησιμοποιείται για κάνει τη σπείρα χάλυβα από τη θέση φόρτωσης σε uncoiler.at τον ίδιο κύλινδρο πετρελαίου χρονικών σοφιτών, έτσι ώστε η εσωτερική τρύπα σπειρών χάλυβα είναι έθεσε ακριβώς στον κώνο του uncoiler, μετά από την ένταση uncoiler, την ώθηση πίσω στην αρχική θέση.







• Ένας κώνος υδραυλικό Uncoiler



τεχνικές παράμετροι

διάμετρος σπειρών έξω: Φ1200-Φ2000mm

πλάτος σπειρών: 270800mm

ανώτατο βάρος σπειρών: 16Ton

Diatance κίνησης βάσεων: 200mm

Το ενιαίο εξέλικτρο τύπων επέκτασης και συστολής αξόνων υδραυλικό, ο κύλινδρος είναι τύπος γλιστρώντας φραγμών, με την υποστήριξη, διπλό φρένο δίσκων, δύο φρένα,

Διάμετρος τυμπάνων: Φ508 χιλ. - Φ760 χιλ., uncoiler μηχανή έχει μια οριζόντια λειτουργία ελέγχου, μπορεί να ρυθμίσει την κατεύθυνση γενικού πλάτους.

Κίνηση αξόνων από τη δύναμη μηχανών εναλλασσόμενου ρεύματος: 3kw

Με τη συσκευή συμπλεκτών, υδραυλικός συμπλέκτης

uncoiler οδηγήστε την ταχύτητα: 5.3m/min

Επικεφαλής κύλινδρος προόδου και υποχώρησης επέκτασης: 1 σύνολο, πίεση συστημάτων: 12Mpa

Κύλινδρος επέκτασης: 1 σύνολο, πίεση συστημάτων: 12Mpa





• ευθεία επικεφαλής μηχανή





Ο εξοπλισμός χρησιμοποιείται για τη λουρίδα χάλυβα μολύβδου στο leveler ομαλά. Υπάρχει βραχίονας πίεσης, επικεφαλής σύνθεση φτυαριών.

(1) ο εξοπλισμός χρησιμοποιείται για τη λουρίδα χάλυβα μολύβδου στο leveler ομαλά.

(2) υπάρχει βραχίονας πίεσης, επικεφαλής σύνθεση φτυαριών. Ο τύπος ατσάλινων σκελετών, ξετυλίγει πάνω-κάτω

(3) συγκρατήστε τον κύλινδρο πετρελαίου βραχιόνων: Φ160, συγκρατήστε τον κύλινδρο οδηγών βραχιόνων: Φ90

(4) συγκρατήστε τη μηχανή βραχιόνων: 2.2kw, 380V, 60Hz



• ισοπεδώνοντας μηχανή τσιμπήματος





1.This η μηχανή χρησιμοποιείται για την ισοπέδωση του κεφαλιού λουρίδων χάλυβα και του end.make αυτό εύκολο για την κουρά και τον οξυγονοκολλητή.

2.This η μηχανή χρησιμοποιείται για την ισοπέδωση του κεφαλιού λουρίδων χάλυβα και το τέλος, την καθιστά εύκολη για την κουρά και τον οξυγονοκολλητή.

3.Leveling μηχανή: 22KW

διάμετρος ρόλων 4.Pinch: Φ210x900mm, υλικό ρόλων: 40Cr, Υ-hgi-e125/90x150-lf3-HL1

διάμετρος ρόλων 5.Leveling: Φ160x900mm, υλικό ρόλων: 40Cr, Υ-hgi-e160/100x150-lf3-HL1

6.Leveling πλάτος: 270800mm

7.Pinch/Leveling πάχος: 412mm

8.Pinch/leveling ταχύτητα: 0-11M/Min



• αυτόματη κουρά και οξυγονοκολλητής:





Η χρήση για την κουρά και τη συγκόλληση το κεφάλι χάλυβα stip και το ΕΝΣ, εξασφαλίζει το συνεχές προϊόν κυλινδρικών μύλων.

πάχος λουρίδων χάλυβα: 4.012mm

πλάτος λουρίδων χάλυβα: 270800mm

δύναμη λουρίδων χάλυβα: σb≤520Mpa σs≤350Mpa

τέμνων τύπος: υδραυλικός

τύπος συμπιέσεων: υδραυλικός

τύπος συγκόλλησης: από τη μηχανή

υδραυλική πίεση εργασίας: 10Mpa





• οριζόντιος συσσωρευτής





Αυτή η μηχανή είναι μεταξύ του οξυγονοκολλητή κουράς και του οικοδεσπότη (που διαμορφώνουν ταξινομώντας το μύλο), της χρήσης για αφότου καταναλώνεται ένας ρόλος του χάλυβα λουρίδων, πριν από την επόμενη λουρίδα ρόλων από προετοιμασμένος από το χρόνο ξετυλίγματος, κουράς και συγκόλλησης άκρης να εξασφαλιστεί ότι η συνεχή παραγωγή και το κατάστημα οικοδεσποτών (που διαμορφώνουν ταξινομώντας το μύλο) αρκετός χάλυβας λουρίδων.



Αυτή η μονάδα είναι κύρια περιλαμβάνει στο press& φέρνει την υλική συσκευή, ο συσσωρευτής συγκεντρώνει, φέρνει από την υλική μονάδα, ηλεκτρική μονάδα ελέγχου.

πιέστε & φέρτε την υλική συσκευή: Είναι κύριο περιλαμβάνει το πλαίσιο, ηλεκτρικός κινητήρας, μονάδα φρένων, ο περιβάλλοντας άξονας δύναμης μεταφοράς κατεύθυνσης μειώνει την ταχύτητα, πιέζει & φέρνει το ρόλο, σύστημα αέρα πίεσης του ρόλου οδηγών, επιθεωρημένη μονάδα ταχύτητας μπορεί να παρέχει το χάλυβα λουρίδων στο συσσωρευτή και οι μέσοι χρόνοι θα μεταφέρει φέρνουν τις πληροφορίες ταχύτητας στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε η στάση φέρνει το υλικό σε αυτήν την μονάδα, θα σταματήσει το ρόλο στο ηλεκτρικό κινητήρα και press& φέρτε τον υλικό ρόλο από το σπάσιμο, και μπόρεσε επίσης να ρυθμίσει την ταχύτητα για να φέρει το ηλεκτρικό κινητήρα και η μονάδα φέρνει την υλική ταχύτητα.

Το πλαίσιο συσσωρευτών συγκεντρώνει: περιλάβετε το ηλεκτρικό κινητήρα, το πλαίσιο, το ρόλο στενών κύκλων, έξω το ρόλο κύκλων και το ρόλο πίεσης. Μπορεί να χρησιμοποιηθεί στην αποθήκευση που το υλικό χάλυβα λουρίδων από το press& φέρνει τη μονάδα και θα μπορούσε να είναι σύρει από το κέντρο στέλνω-από τον υλικό ρόλο.

Στέλνω-από την υλική συσκευή: περιλάβετε το πλαίσιο, ρόλοι κατεύθυνσης οδηγών, ρόλος οδηγών έξω της υψηλής ή χαμηλότερης θέσης. Μπορεί να φέρει το χάλυβα λουρίδων στο σύστημα μορφής και να στείλει πραγματοποιεί τις υλικές πληροφορίες ταχύτητας στην ηλεκτρική συσκευή ελέγχου.





• διαμόρφωση και ταξινόμηση του μύλου:

7.1 ισοπεδώνοντας μηχανή

Λειτουργία: ισοπεδώνοντας πιάτο χάλυβα πρίν διαμορφώνει.

Δομή: ισοπέδωση 5 ρόλων, παθητική ισοπέδωση, εργαλείο σκουληκιών χρήσης ανελκυστήρων.

2: Φ210*900mm, 42GrMo 160*110,14Mpa,

τσίμπημα 2 ρόλων και σίτιση, ισοπεδώνοντας διάμετρος ρόλων: Φ210*900mm, υλικό: 42GrMo,

η αποτύπωση κατώτατων ρόλων, ρυθμίζει την απόσταση από τον υδραυλικό κύλινδρο, κύλινδρος πετρελαίου Τύπου: 160*110,

πίεση συστημάτων: 14Mpa, με τη διπλή κάθετη συσκευή ρόλων πριν και μετά από την ισοπεδώνοντας μηχανή.



7.2 διαμόρφωση της μηχανής

Η λουρίδα διαμορφώνεται από τον κύλινδρο διαμορφώνοντας για να φθάσει στην ιδανική μορφή, η οποία αποτελείται από τη στερεά κάμψη που διαμορφώνει την περιοχή, κενή κάμπτοντας διαμορφώνοντας περιοχή, καθοδηγώντας περιοχή συγκόλλησης και που τελειώνει και που ταξινομεί την περιοχή. Μέθοδος σχηματοποίησης: άμεσα τετράγωνο

7.2.1 ισοπεδώνοντας παράμετροι στάσεων

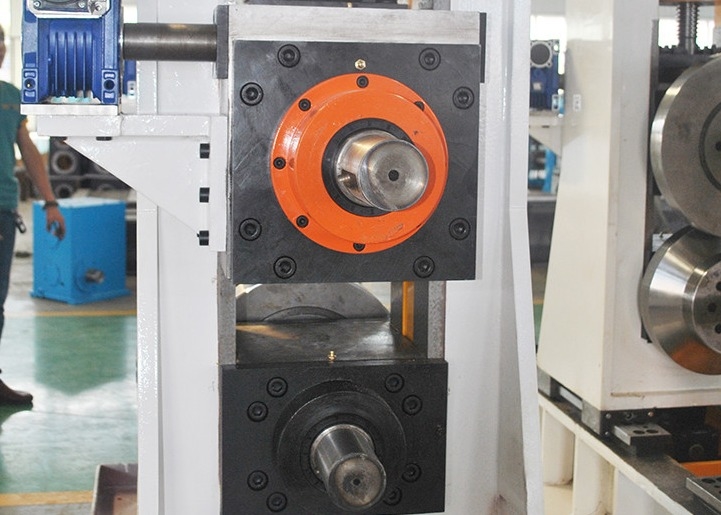

Δομή στάσεων: Οι κύλινδροι της στάσης τέσσερις-ρόλων ρυθμίζονται χωριστά



Υλικό στάσεων: ZG310-570 ή συγκόλληση Q345B

καθολικές παράμετροι στάσεων



Υλικό στάσεων: ZG310-570 ή συγκόλληση Q345B

7.2.3 κενή κυρτή στάση



Υλικό στάσεων: ZG310-570 ή συγκόλληση Q345B



Οριζόντια διάμετρος ρόλων: Φ200mm, φέρουσα διάμετρος τρυπών: Φ180mm, υλικό: 42CrMo, μετριάζοντας επεξεργασία HB220-290-55. σκληραίνοντας επεξεργασία HRC45-55, διαστατική ακρίβεια Φ 200 f6 επιφάνειας (0.05-0.08) η τραχύτητα επιφάνειας 1,6

Διάμετρος ανώτερων ρόλων: Φ100mm



Κανένας ανώτερος άξονας, με δύο σύνολα δευτερεύοντος κυλίνδρου υποστήριξης, ενισχυτικός κύλινδρος κάτω από το δευτερεύοντα κύλινδρο, ύψος της υποστήριξης του κυλίνδρου διευθετήσιμο.



Διάμετρος άξονων ρόλων υποστήριξης: Φ110mm

7.2.4

Κάθετη διάμετρος ρόλων: Φ110mm



Ανοικτή και στενή μηχανή: 5.5kw



Η στάση κυλίνδρων συμπιέσεων είναι μια δομή πέντε-κυλίνδρων, ο κατώτατος κύλινδρος είναι ένας κυλινδρικός κύλινδρος, και το ύψος του καθίσματος κυλίνδρων μετά από να επισκευάσει τον κύλινδρο ρυθμίζεται με την προσθήκη ενός μαξιλαριού. Οι δίπλευροι κύλινδροι στάσεων, να αφορήσουν που τοποθετούνται μέσα στο ρόλο, διπλό κάθισμα ρόλων τύπων υποστήριξης, οι ενάρξεις των κυλίνδρων στάσεων και τις δύο πλευρές ρυθμίζονται με δύο μηχανές αντίστοιχα. Ο ανώτερος κύλινδρος είναι εξοπλισμένος με 2 σύνολα. Τον ανώτερο κύλινδρο αυξάνεται και χαμηλώνουν χωριστά και ρυθμίζεται χωριστά. Η ηλεκτρική ρύθμιση υιοθετείται. Ο κύλινδρος εξώθησης υιοθετεί την κλειστή δομή, και η θέση των διαφορετικών προδιαγραφών μπορεί να ρυθμιστεί. Δευτερεύουσα εσωτερική κλίση ρόλων 1 βαθμός, δευτερεύων ρόλος στην προϋπόθεση της συνάντησης της δύναμης όσο το δυνατόν μικρότερης.



Η στάση είναι διπλό μαχαίρι, χρήση διαδοχικά ή συγχρόνως, μην σταματήστε για να αντικαθιστάτε τον κόπτη



Εξωτερικό απόρριμα: διπλός τύπος μηχανών πλανίσματος, με την άνεμος συσκευή σαλιασμάτων Η μηχανή πλανίσματος που ανυψώνει χρησιμοποιώντας τον υδραυλικό κύλινδρο, μπορεί γρήγορα να ανυψώσει και πάνω-κάτω το πρόστιμο - συντονίζοντας Το εξωτερικό μαχαίρι σαλιασμάτων μπορεί να προσαρμοστεί οριζόντια στη λειτουργία Μια χαμηλότερη ενισχυτική συσκευή κυλίνδρων παρέχεται.



Η επιφάνεια συγκόλλησης που ισιώνει τη δράση, τύπος δύο κυλίνδρων, παθητική φωνή, το ύψος του χαμηλότερου κυλίνδρου μέσω της προσθήκης της ρύθμισης μαξιλαριών, αλλάζει τις προδιαγραφές προϊόντων χωρίς αλλαγή του κυλίνδρου.



Λειτουργία: Δροσίστε το σωλήνα χάλυβα στη θερμοκρασία δωματίου για το περαιτέρω κύλισμα και την αποκατάσταση στο διαμορφώνοντας τμήμα. Προσθέστε την αδιάβροχη κάλυψη.



Τελειώστε το προϊόν στην κατάλληλη μορφή και ισιώστε.



Η διαμορφώνοντας μονάδα αποτελείται από τέσσερις τρικλισμένους άξονες, και με τον ανώτερο και χαμηλότερο άξονα που είναι ενεργό. Δύο συνεχείς 160KW μηχανές οδηγούνται αντίστοιχα από το μειωτή, το κιβώτιο εργαλείων και τον καθολικό άξονα, και οι κύλινδροι είναι τρικλισμένοι





Κόψτε τον τρέχοντας σωλήνα χάλυβα στον ακόλουθο runout πίνακα.



Όταν ο συνεχής λειτουργώντας κυλώντας μύλος παραδίδει το σωλήνα χάλυβα στο πετώντας πριόνι, οι διαδρομές αυτοκινήτων πριονιών και συγχρονίζει με την ταχύτητα σωλήνων, τους σφιγκτήρες φραγμών σφιγκτηρών, και τα δύο τέμνοντα συστήματα πριονιών που εγκαθίστανται στον περιστροφικό πίνακα με την περιστροφή λεπίδων πριονιών, η οποία κάνει την ακτινωτή τροφή κάτω από την κίνηση της σερβο μηχανής εναλλασσόμενου ρεύματος τροφών. Αυτή τη στιγμή, ο περιστροφικός πίνακας περιστρέφεται επίσης, και το τέμνον σύστημα πριονιών κάνει τη σύνθετη μετακίνηση μεταξύ του περιστροφικού πίνακα και της τροφής του, και κόβει το σωλήνα χάλυβα κατά μήκος της διαδρομής μορφής τμημάτων του κομματιού περικοπών. Κατόπιν τα συστήματα χαλαρώνουν πίσω στη θέση και περιμένουν τον επόμενο λειτουργώντας κύκλο. Η τροφή κοπής πολικός τύπος συντεταγμένων χρήσης.



Σύστημα σώματος, πριονίζοντας μηχανή, οδηγώντας σύστημα, περιστροφικό σύστημα δίσκων, σύστημα τροφών, jig, συσκευή κυλίνδρων, συσκευή μέτρησης ταχύτητας, υδραυλικό σύστημα, σύστημα ελέγχου

βασικές παράμετροι:

τετραγωνικό μέγεθος σωλήνων: 70x70--200x200mm

πάχος λουρίδων χάλυβα: 4~12.7mm



Υλικό λουρίδων χάλυβα: χάλυβας άνθρακα, προ-γαλβανισμένη λωρίδα θερμής ελάσεως, ελασματοποιημένη εν ψυχρώ ταινία



Μήκος περικοπών: 412m



Ακρίβεια περικοπών: ≤2mm



Τέμνων τύπος: η διπλή λεπίδα πριονιών, περιστρέφεται την περικοπή άλεσης



Ταχύτητα καταδίωξης: όπως το σωλήνα mil λ (20-40m/min)



Λειτουργία εξοπλισμού: αυτόματο, χειρωνακτικός, έχει τη λειτουργία της συντόμευσης του μήκους

Το σύντομο μήκος μεγαλύτερο από 6m.



Τύπος ελέγχου: σερβο θέση εναλλασσόμενου ρεύματος Siemens



Κατεύθυνση σίτισης: σύμφωνα με τον πελάτη απαιτήστε



Τέμνουσα μηχανή: σερβο AC14kw



Ταΐζοντας μηχανή: σερβο μηχανή AC3.5kw ένα σύνολο,

Μηχανή κίνησης: DC45KW



Τύπος σφιγκτηρών: υδραυλικός



Το κρεβάτι πριονιών, η πριονίζοντας μηχανή, το περιστροφικό σύστημα δίσκων και το τέμνον σύστημα με την ανοπτώντας επεξεργασία.



Ποσότητα 4 γραμμών οδηγών, εμπορικό σήμα της Ταϊβάν shangyin ή Ναντζίνγκ





ηλεκτρικές παράμετροι:

οθόνη   αφής	HMI	1	Siemens
ελεγκτής κινήσεων	PLC	1	Siemens
Ρουλεμάν			NSK/SKF
Κύρια ηλεκτρικά συστατικά			Siemens
υδραυλική βαλβίδα
αντλία πετρελαίου
κύλινδρος πετρελαίου





9)Αυτόματη μηχανή συσκευασίας



Αριθ.	ΟΝΟΜΑ	ΠΟΙΟΤΗΤΑ	ΣΗΜΕΙΩΣΗ
1	Πλατφόρμα συλλογής ατέλειας	2M	Κύλινδρος που τίθεται συν το πνευματικό συμπληρωματικό ωθώντας υλικό
2	Μετακίνηση ολοκληρωμένων προϊόντων	4ΣΥΝΟΛΟ	Πρότυπη K67 (KONE) σερβο μηχανή 4.4KW μείωσης ταχύτητας (Ιαπωνία Yaskawa)
3	Πλατφόρμα αποθήκευσης στρώματος	8ΣΥΝΟΛΟ	Σύνολο κυλίνδρων, που αποσβήνεται και που μετριάζεται
4	Προωθητής στρώματος	4SET	πνευματικός
5	Μηχανισμός παράδοσης στρώματος	4ΣΥΝΟΛΟ	Πρότυπη K77 (KONE) σερβο μηχανή 4.4KW μειωτών (Ιαπωνία Yaskawa)
6	Palletizing σώμα	1ΣΥΝΟΛΟ	Δύο σερβο μηχανές 4.4KW 2SET WPS155 (Yaskawa)
7	Μεταβίβαση του κυλίνδρου	1ΣΥΝΟΛΟ	DXY22 μετατροπή 4KW 112M-4 Siemens Bader συχνότητας
8	Μηχανή συσκευασίας	4ΣΥΝΟΛΟ	Με τη λειτουργία ελέγχου νερού
9	Αλυσίδα μεταφοράς	4SET	Με το σύστημα έμφασης
10	Υδραυλικός σταθμός	2SET
11	Ηλεκτρικό γραφείο ελέγχου	1ΣΥΝΟΛΟ
12	Κύλινδρος μετά από να πριονίσει	40M

Περιγραφή λειτουργίας:

• Υπολογισμός, palletizing: Αφότου φθάνει ο αριθμός σωλήνων χάλυβα στο διευκρινισμένο αριθμό, το ολόκληρο στρώμα των σωλήνων χάλυβα θα σταλεί στο υλικό πλαίσιο από το sucker στρώματος μηχανισμό, σύμφωνα με τον καθορισμένο τύπο συσκευασίας, αφότου ολοκληρώνεται η συσσώρευση, η ολόκληρη συσκευασία των σωλήνων χάλυβα θα μεταφερθεί στο ράφι συσκευασίας.
• Δέσιμο: Ο πίνακας κυλίνδρων μεταφοράς συσκευασίας αρχίζει, και ολόκληρη η συσκευασία των σωλήνων χάλυβα κινείται από το palletizing σταθμό και μεταφέρεται στο σταθμό δεσίματος η αυτόματη συσκευασία και η χειρωνακτική συγκόλληση ολοκληρώνονται, και το νερό ελέγχεται συγχρόνως.
• Πέρασμα: Τους δευτερεύοντες κυλίνδρους ανοίγουν, και οι συσσωρευμένοι σωλήνες χάλυβα αφαιρούνται. Φθάστε στη θέση μέτρησης βάρους.
• κύκλος: Αφότου αφαιρείται ολόκληρη η συσκευασία των σωλήνων χάλυβα, η ανυψωτική πλατφόρμα επιστρέφει στη λαμβάνουσα θέση και περιμένει τη συσσώρευση της επόμενης συσκευασίας των σωλήνων χάλυβα. Η σύνδεση συσσώρευσης μεταξύ κάθε συσκευασίας των σωλήνων χάλυβα πραγματοποιεί τον άνευ ραφής ελλιμενισμό για να εξασφαλίσει τη συνοχή της εργασίας.

Ο ηλεκτρικός έλεγχος υιοθετεί τον έλεγχο προγράμματος PLC, οθόνη αφής (το PLC υιοθετεί γερμανική Siemens), πραγματοποιεί τον ανθρώπου-μηχανής διάλογο, μπορεί ελεύθερα να μεταστρέψει μεταξύ χειρωνακτικός και αυτόματος, και του εμπορικού σήματος Delixi χρήσης ηλεκτρικών συστατικών. Στο πρόγραμμα, πρέπει μόνο να εισαγάγετε τον αριθμό σωλήνων χάλυβα ανά στρώμα, ο αριθμός στρωμάτων κάθε δέσμης των σωλήνων χάλυβα και των απαραίτητων παραμέτρων. Μετά από τη ρύθμιση, η πρέσα θα συσσωρεύσει αυτόματα την απαραίτητη πλήρη συσκευασία των σωλήνων χάλυβα.







10)κύλινδρος cr18-20 υλικό cr18-20







   11) Στερεός οξυγονοκολλητής 1000KW 1000kw
