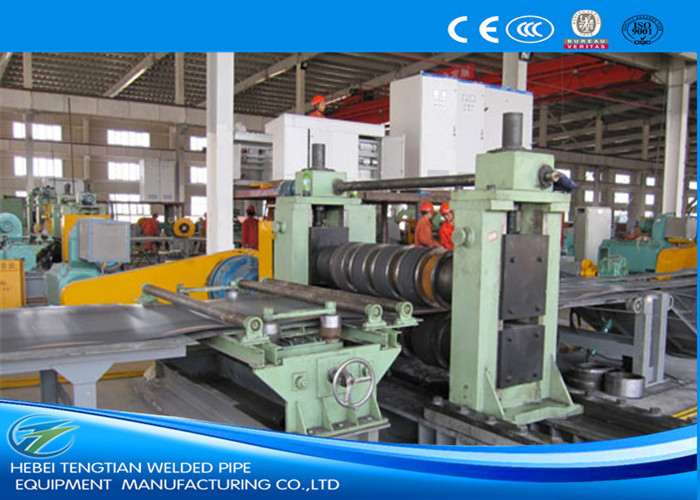

SKD11 Blade Slitter Mill Ταχύτητα 50m / Min 250KW Δύναμη 440V Μηχανή κοπής χάλυβα

SKD11 Blade Slitter Mill Ταχύτητα 50m / Min 250KW Δύναμη 440V Μηχανή κοπής χάλυβα

Εισαγωγή:
Αυτή η γραμμή κοπής παχιάς πλάκας, που ονομάζεται επίσης metal coil slitter, είναι σε θέση να κόψει παχιά ατσάλινη κύρια περιστροφή σε μικρές περιστροφές μωρού.Δύο στρογγυλοφόρος αποσύρτης μεγάλου φορτίου, οδηγός τύπου πύλης, εξοπλισμός πύραυλου και φτυάρι, διπλή τροφοδοσία τσιμπήματος κυλίνδρων, ισοπεδωτήρας πέντε κυλίνδρων, κοπτήρας, τραπέζι κυλίνδρων, κεντρικός ευθυγραμμιστής, διακόπτης δίσκου, περιστροφέας σκουπιδιών, συσσωρευτής τρύπων,Προδιαχωριστικό και τεντωτή, Διαχωριστικό κυλίνδρων και πιέστης τύπου πύλης, οπισθοδρόμος, αυτοκίνητο εκφόρτωσης κυλίνδρων, υδραυλικό έλεγχο και ηλεκτρικό έλεγχο.
Δυναμικότητα των διαφόρων μοντέλων γραμμών κοπής παχιάς φύλλας (μεταλλική κοπτική μηχανή):
πάχος ταινίας: (3~12) mm, (4-16) mm, (5~20) mm·
Δύνατον να χρησιμοποιείται για την κατασκευή των ειδών αυτών.

2Διπλός αποσύρτης κώνου με μανδύλα, όχι μόνο για να αντέχει μεγάλους τύπους τύπων όπως 35T ή 40T, αλλά και για να φορτώνει τον τύπο στον αποσύρτη.
3Το βαγόνι φόρτωσης κυλίνδρων έχει πλατφόρμα υποστήριξης με δύο περιστρεφόμενους κυλίνδρους στις άκρες, ενώ το φορτίο κυλίνδρου σε διπλό κώνιο decoller, αφενός, υποστηρίζει στερεά ένα μεγάλο κυλίνδρο, αφετέρου,Δύο κυλίνδροι στην πλατφόρμα περιστρέφονται συγχρονικά με το κροτίδιο αποσύνδεσης.
4Η αντοχή όλων των κυλίνδρων και των άξονων αυξάνεται με το πάχος της ταινίας χάλυβα.
5Οι διπλές μηχανές περιστροφής απορριμμάτων κινούνται από δύο κινητήρες ροπής και δύο μειωτές ταχύτητας.
6Ο ελαστικός ελαστικός μηχανισμός του σχιστήρα μεταλλικών κυλίνδρων, ή της γραμμής σχισμής φύλλων, υιοθετεί στερεή δομή ελαστικού μηχανισμού πέντε κυλίνδρων, παρέχοντας σταθερή και ομοιόμορφη ελαστικότητα για την ελαστική.
7Ο σπείρας σπείρας είναι εγκατεστημένος στον σπείρα, για να σπρώχνει τις σπείρες έξω ενώ εκφορτώνει τις σχισμές.
8Οι κινητήρες εναλλασσόμενου ρεύματος και οι μειωτές ταχύτητας οδηγούν τον τροφοδοτή και τον ισοπεδωτή πέντε ρόλων και τον τεντωτή πέντε ρόλων, ενώ οι κινητήρες συνεχούς ρεύματος και οι μειωτές ταχύτητας οδηγούν τον σλιττερ και τον ανατροφοδότη.
9Ηλεκτρικός έλεγχος της μηχανής κοπής κυλίνδρων: Parker Eurotherm 590 ρυθμιστής ταχύτητας + έλεγχος PLC.


Εργασιακή διαδικασία:
Εφοδιασμός με κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους ∆ύο κυλίνδρους five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Κύρια τεχνική παράμετρος

Υλικό των κυλινδρικών: χάλυβα άνθρακα HR/CR όπως Q235, τσιμεντωμένη πλάκα, χρωματιστή πλάκα χάλυβα κλπ.
Μονάδα διαμονής:
Μεταλλική περιέλιξη σχιστήρα πλάτος λωρίδας: 800 ~ 2200mm
Μηχανή κοπής κυλίνδρου Μέγιστο βάρος κυλίνδρου: 40000kg

Διάμετρος κυλίνδρων ισοπέδωσης και κυλίνδρων έντασης: Φ230
Διάμετρος σχιστήρα: Φ360
Μεταλλικά κοπτήρες δίσκων με σχιστήρες: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Διάμετρος μπλοκ οπισθοδρόμησης: Φ760 mm
Μηχανή κοπής κυλίνδρων Διαχωριστικοί δίσκοι: 65Mn, OD250 x ID110 x T10/20mm
Μηχανές συνεχούς ρεύματος για σχιστήρα και ανάδρομο: 200 kW, 250 kW.
Ταχύτητα κοπής: (0~30) m/min, ρυθμιζόμενη

Η μηχανή κοπής γραμμής είναι συνήθως προσαρμοσμένη σύμφωνα με τις απαιτήσεις του πελάτη, εφόσον μας παρέχετε τις παραμέτρους και τις απαιτήσεις,Και μετά σχεδιάσαμε για σας ένα κατάλληλο σχέδιο εξοπλισμού μηχανών.
