| Υλικό: | HRC, κέντρο ανίχνευσης και ελέγχου, γαλβανισμένο φύλλο χάλυβα | Τάση: | 220/380/415/420/440V |
|---|---|---|---|
| Ταχύτητα μύλων: | Ανώτατο 120m/min | Εγγύηση: | 1 έτος |
| Λεπίδα: | Κυκλικό μαχαίρι | Ανοχή πλάτους: | +/--0.05MM |
| ελέγχου: | PLC | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό |
| Υψηλό φως: | Κοπής Machine Line,λουρίδα που σκίζει τη μηχανή |
||

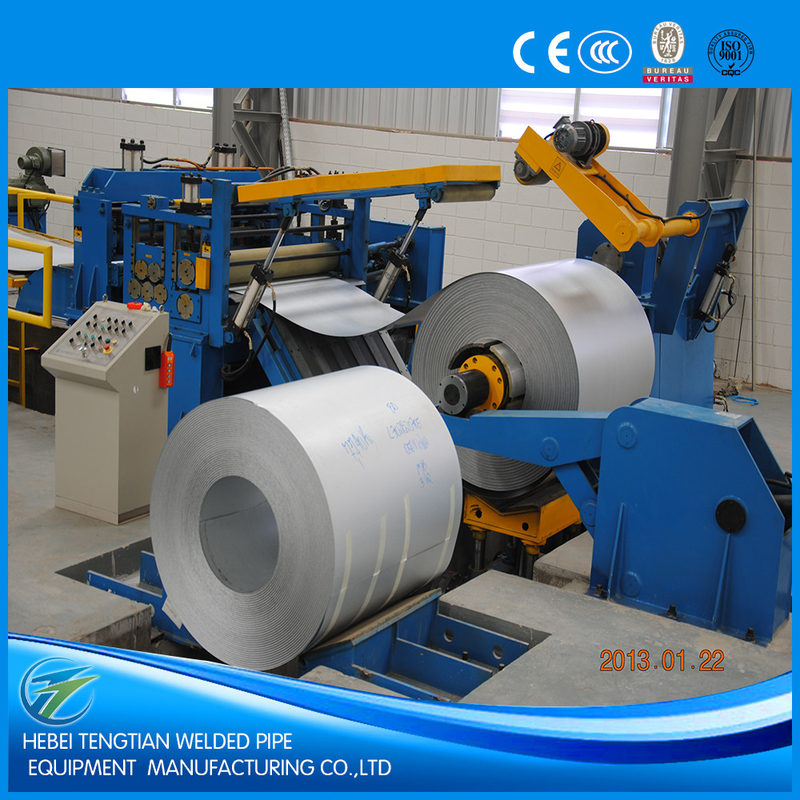

Ημιαυτόματος χάλυβας φύλλων μετάλλων υψηλής ακρίβειας που σκίζει τη μηχανή
Περιγραφή εξοπλισμού
Μια σκίζοντας γραμμή, αποκαλούμενη επίσης σκίζοντας τη μηχανή, είναι κατάλληλη για τη σπείρα μετάλλων σε μια λουρίδα, την στις στενότερες λουρίδες του αναγκαίου πλάτους και αυτοί για την πώληση ή την επόμενη διαδικασία.
Η σχισμή της γραμμής μπορεί να ταξινομηθεί στη λεπτή λουρίδα που σκίζουν τη γραμμή και την παχιά λουρίδα που σκίζει τη γραμμή για το πάχος της λουρίδας ή της λουρίδας χαλκού που σκίζει τη γραμμή, το χάλυβα πυριτίου, το ανοξείδωτο, το αργίλιο, τη λουρίδα χάλυβα άνθρακα που σκίζουν τη γραμμή, κ.λπ. για το υλικό επεξεργασμένο.
Μια σκίζοντας γραμμή αποτελείται από
1. Αυτοκίνητο σπειρών φόρτωσης
2. Uncoiler
3. Straightener συσκευή
4. Τσίμπημα roll&leveler & υδραυλική μηχανή κουρέματος
5. Κοίλωμα βρόχων
6. Δευτερεύων οδηγός
7. Slitter
8. Πλατφόρμα μετάβασης & κουρδιστήρι απορρίματος
9. Κοίλωμα βρόχων
10. Σταθμός έντασης
11. Recoiler
12. Ξεφορτώνοντας αυτοκίνητο σπειρών
Με το παρόν έγγραφο πάρτε για παράδειγμα μια λεπτή λουρίδα που σκίζει τη γραμμή που χρησιμοποιείται για το ξετύλιγμα, τη σχισμή και την οπισθοχώρηση του ελασματοποιημένου εν ψυχρώ χάλυβα άνθρακα, καυτή γαλβανισμένη λουρίδα χάλυβα με τη σειρά πάχους 0.33.0mm και τη σειρά πλάτους 8001250mm.
Κύρια τεχνική παράμετρος
Υλικό: Ελασματοποιημένος εν ψυχρώ, hot-rolled χάλυβας άνθρακα, γαλβανισμένος χάλυβας.
Υλικό πάχος: 0.33.0mm
Υλικό πλάτος: 8001250mm
ΤΑΥΤΌΤΗΤΑ σπειρών: Φ508mm/Φ610mm
Σπείρα O.D.: ≤Φ2000mm
Βάρος σπειρών: 20 τόνοι ανώτατος
Στενότερο πλάτος λουρίδων που σκίζεται σε: 25mm (λουρίδα thickness≤1mm)
Τέμνουσα ακρίβεια πλάτους: ±0.05mm (λουρίδα thickness≤1), ±0.1mm (λουρίδα thickness>1.5mm)
Σχισμή του γραφείου: 0.03minimum, 5% του πάχους ταξιδιού
Αριθ. της σχισμής: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (πάχος 3mm)
Ταχύτητα εργασίας γραμμών: 150m/min ανώτατος
Συνολική δύναμη: Approx.210kw
Η σχισμή της μηχανής γραμμών είναι συνήθως προσαρμόζεται σύμφωνα με τις απαιτήσεις του πελάτη, εφ' όσον παρέχετε τις παραμέτρους και τις απαιτήσεις για μας, και έπειτα σχεδιάσαμε για σας ένα κατάλληλο σχέδιο εξοπλισμού μηχανημάτων.
Κατωτέρω είναι μέρος των προτύπων που σχεδιάζονται από Tengtian
| Πρότυπο | Πάχος λουρίδων | Πλάτος λουρίδων | Βάρος σπειρών | Ταχύτητα | Συνολική δύναμη | Περιοχή κατειλημμένη |
| (χιλ.) | (χιλ.) | (τόνος) | (m/min) | (KW) | (μ) | |
| Ttsl-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
| TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
| TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
| TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
| TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
| TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
