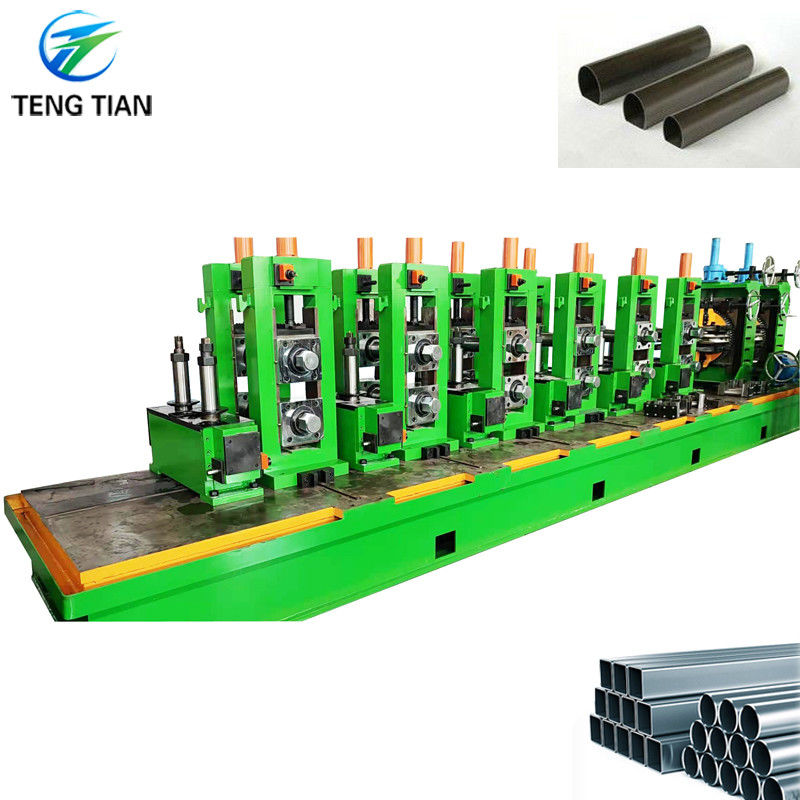

Μηχανή κοπής με ψυχρό πριόνι Διατήρηση ενέργειας Ζυγισμένο χάλυβα
Ι. Εισαγωγή
Για την κατάσταση ότι όλες οι χώρες κάνουν κατασκευή υποδομών, Steel Tube Making Machine έχουν πολλές χρήσεις.διακόσμηση, νέα ενέργεια, κλπ. και είναι ένα από τα απαραίτητα GI Steel Tube Making Machine για Round Pipe Machine για προϊόντα χάλυβα.κατάλληλο για εταιρείες νέες στη βιομηχανία χάλυβα
ΙΙ.Κοινή προδιαγραφή προϊόντος
| - Όχι, όχι, όχι. |
Σχήμα |
Μέγεθος σωλήνα |
Δάχος |
Ταχύτητα ((m/min) |
Δυναμικότητα ((KW) |
HF(KW) |
Περιοχή ((LxW σε μέτρα) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 -2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
ΙΙΙ.Συσσάρτηση του εξοπλισμού
Αποστροφή: Η μονοκόνη περιστροφή έχει δομή διπλής διεύρυνσης και ανθεκτικών κυψελών και αποτελείται από δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.
Στερεοποιητής και ισοπεδωτής: Ο ισοπεδωτής χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στον ισοπεδωτή μετά την μονάδα αποτροχιάσης να φέρει το τροχείο στο χώρο εργασίας.Το Leveler χρησιμοποιείται κυρίως για να ισοπεδώσει το κεφάλι και το ίχνος της ταινίας χάλυβα και να προετοιμαστεί για το επόμενο βήμα κοπή και συγκόλληση, έτσι ώστε να εξασφαλίζεται ότι η ταινία χάλυβα αντιτίθεται επίπεδη και ευθεία κατά τη συγκόλληση με δέρμα.
Αυτόματη κοπή και συγκόλληση: Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος της κεφαλής και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί.
Τροφοδοτικό και τρυπάνι: Το τροφοδοτικό στέλνει τη λωρίδα χάλυβα στην θέση της τρυπάνισης, η τρυπάνιση τρυπάνει τη λωρίδα χάλυβα και στη συνέχεια την στέλνει στο μέρος σχηματισμού.Κάθε μέγεθος είναι εξοπλισμένο με ένα σύνολο από τρύπηση καλούπια, η μηχανή τρύπησης μπορεί να αλλάξει αυτόματα τα καλούπια.
Μέρος σχηματισμού και μεγέθους: αυτό το μέρος κυλίνδρου που σχηματίζει τη λωρίδα χάλυβα σε στρογγυλό τετράγωνο σωλήνα.
Μηχανή κοπής: Χρησιμοποιείται για την κοπή υλικών συνεχούς αδιάλειπτης παραγωγής σωλήνων και σωλήνων.Το υψηλής ισχύος servo είναι εξοπλισμένο με έναν μειωτή υψηλής ακρίβειας και εισαγόμενο ράκι και μεταφορά πινιόν. Η ακρίβεια κοπής (απόσταση τρύπας) είναι ± 1 mm. Εγκαταστήστε εισαγόμενο υψηλής ακρίβειας γραμμικό σιδηρόδρομο καθοδήγησης και προστατευτικό κάλυμμα
IV. Σύνθεση του εξοπλισμού
| - Όχι, όχι, όχι. |
Ονομασία |
| 1 |
αποσύρτης |
| 2 |
Στερεοποιητής και ισοπεδωτής |
| 3 |
Μηχανοκίνητες μηχανές κοπής και συγκόλλησης |
| 4 |
Συσσωρευτής |
| 5 |
Τμήμα σχηματισμού κυλίνδρων και μεγέθους |
| 6 |
Ψυχρό πριόνι |
| 7 |
πίνακας εκροής |
| 8 |
Αυτοματοποιημένη συσκευασία και παλέτιση |
IV.Εμφάνιση εργοστασίου
1) Θα στείλουμε τον μηχανικό για την εγκατάσταση και την εκπαίδευση των εργαζομένων σας για να λειτουργήσει αυτό το μηχάνημα με τον σωστό τρόπο.
2Ομάδα εγγύησης
Εντός της περιόδου εγγύησης ποιότητας, εκτός από τις βλάβες που οφείλονται σε ανθρώπινο σφάλμα, τα εξαρτήματα επισκευής θα παρέχονται δωρεάν.Μετά την περίοδο εγγύησης ποιότητας, χρεώνει μόνο το κόστος των ανταλλακτικών.
3Παρέχουμε την υπηρεσία πριν από την πώληση και μετά την πώληση.
Υπηρεσία πριν από την πώληση: σχεδιασμός εργαστηρίου και σχεδιασμός παραγωγής
Υπηρεσία μετά την πώληση: εγκατάσταση και κατάρτιση, και εξειδικευμένος μηχανικός για εργασία.
4Ο μηχανικός θα σας βοηθήσει να βελτιώσετε την παραγωγή, να μειώσετε τα απόβλητα και να μειώσετε το κόστος.
5Παρέχουμε την υπηρεσία προ πώλησης - Σχεδιασμό για ολόκληρο το έργο για την κατασκευή σωλήνων από ανοξείδωτο χάλυβα / κατασκευή σωλήνων από άνθρακα.
6Θα είμαστε υπεύθυνοι για τη φόρτωση και τη μεταφορά.
Γενικά ερωτήματα:
Ερώτηση 1: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α1: είμαστε κατασκευαστής, με περισσότερες από 20 χρόνια εμπειρίας.
Ε2: Ποιο είναι το μέγιστο μέγεθος του σωλήνα που έχετε ακόμη να παράγουν;
Α2: Μαξ φ630mm
Ε3:Μπορώ να επισκεφθώ την γραμμή μηχανών του πελάτη σας;
Α3: Ναι, αλλά πρέπει πρώτα να πάρω την έγκριση του πελάτη μου.
Q4: Ποια είναι τα πλεονεκτήματα της μηχανής σας;
Α4: Περιέχει πλήρως αυτόματο, άμεση σχηματιστική τετράγωνο, μετοχικοί κυλίνδροι.
Ε5:Πώς μπορώ να πάρω την προσφορά;
A5: Παρακαλώ στείλτε τις απαιτήσεις σας για το μέγεθος του σωλήνα, το πάχος σε εμάς.
