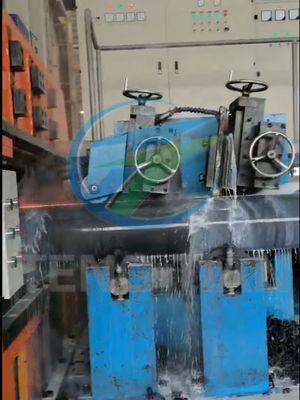

Μηχανή κατασκευής σωλήνων από χάλυβα από ανθρακικό χάλυβα
Περιγραφή
Αυτόματη μηχανή κατασκευής σωλήνων από χάλυβα με σωλήνα άνθρακα για τετράγωνους σωλήνες Χαρακτηριστικά: υψηλής ακρίβειας κατασκευή σωλήνων, σταθερή απόδοση, υψηλή απόδοση, πλήρης αυτοματοποίηση, απλή λειτουργία, ανθεκτική,ανθεκτική μηχανή, συνεχής παραγωγή, υψηλή απόδοση, λιγότερο απόβλητο υλικού και χαμηλό κόστος παραγωγής.Επεξεργαστικό υλικόΤο σύστημα ελέγχου της γραμμής παραγωγής είναι:έξυπνος υψηλής ακρίβειας έλεγχος PLC, οθόνη ανθρώπου-μηχανής, απλή λειτουργία, εύκολη στη χρήση, ασφαλή και αξιόπιστη.
Γύρισμα στο εργοστάσιο
Βήμα 1 - Στρογγυλοί
Υπάρχουν χάλυβες άνθρακα που θα γίνουν σωλήνες και σωλήνες για σένα.
Βήμα 2 - Αποσύνδεση
Η περιστροφή από χάλυβα άνθρακα τοποθετείται στο uncoiler
Βήμα 3 - Εξισορρόπηση
Το κορμί είναι ισοπεδωμένο.
Βήμα 4 - Στρίψιμο
Στη συνέχεια, περνά μέσα από μια σειρά από ρόλους που σχηματίζουν το επίπεδο χάλυβα σε σωλήνα
Βήμα 5 - Ρολίστες ελατηρίου
Ρολς σχηματίζουν αυτό το μέγεθος χάρτη σε σχήμα
Βήμα 6 - Ζυθοποιός
Ενα συγκολλητή ηλεκτρικής αντίστασης ολοκληρώνει τον σωλήνα ή το σωλήνα
Βήμα 7 - Σκάφερ
Η συγκόλληση είναι επικεφαλωμένη για να κάνει τον σωλήνα ή το σωλήνα ομαλό σε όλη του την πορεία.
Βήμα 8 - Σόγια
Τέλος, το σωλήνα και ο σωλήνας πριονίζονται σε μήκος
Μηχανή παραγωγής ατσάλινων σωλήνων
| - Όχι, όχι, όχι. |
Σχήμα |
Μέγεθος σωλήνα |
Δάχος |
Ταχύτητα ((m/min) |
Δυναμικότητα ((KW) |
HF(KW) |
Περιοχή ((LxW σε μέτρα) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 -2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
