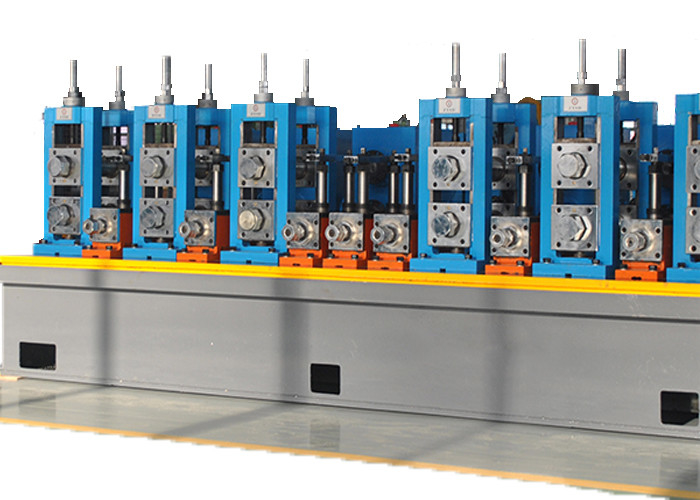

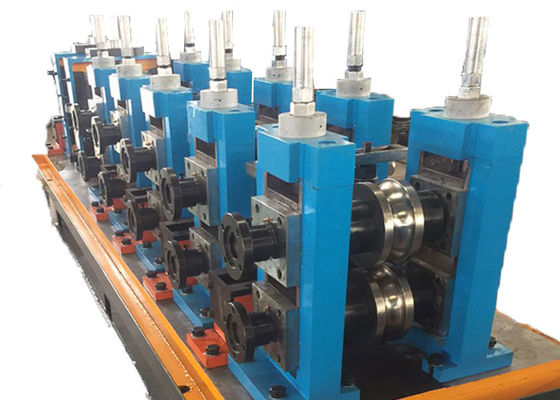

HG63 Μεταλλουργός σωλήνων υψηλής συχνότητας ευθείας συγκόλλησης για ακριβή γραμμή παραγωγής σωλήνων
Προδιαγραφές προϊόντος
| Ειδικότητα |
Αξία |
| Περιοχή πάχους |
10,0-4,0 mm |
| Χρήση |
Σιδηροτροφείο |
| Στρογγυλός διάμετρος σωλήνα |
25-102 mm |
| Μέθοδος συγκόλλησης |
Εξεργασία με HF συγκόλληση |
| Ταχύτητα σχηματισμού |
μέγιστο 80 m / min |
| Επικοινωνία με σκουλήκια |
Μέγιστο.80m/min |
| Αλλαγή θέσης κύλισης |
Έλεγχος από PLC |
| Τύπος συγκόλλησης |
Υψηλής συχνότητας συγκόλληση |
| Πηγή ενέργειας |
Ηλεκτρικό |
| Εγγύηση |
Ένα χρόνο |
| Σύστημα ελέγχου |
ΠΛΚ |
Επισκόπηση του προϊόντος
Η γραμμή παραγωγής σωλήνων συγκόλλησης υψηλής συχνότητας HGK102 έχει σχεδιαστεί για την παραγωγή συγκόλλητων σωλήνων διαμέτρου Ф32-102 mm και πάχους τοιχώματος 0,6 ∼ 3,0 mm, καθώς και τετραγωνικών σωλήνων 25x25-80x80 mm, πάχους 0,6-2.5 χιλιοστά, και τετραγωνικών/ορθογώνιων σωλήνων και παραμορφωμένων σωλήνων αντίστοιχων μεγεθών.
Η γραμμή παραγωγής διαθέτει σχεδιασμό κυλίνδρων για την κατασκευή συγκολλημένων σωλήνων χάλυβα με εξαιρετικής ποιότητας επεξεργασία και υψηλής ακρίβειας συναρμολόγηση.Ακολουθώντας κατευθυντήριες γραμμές σχεδιασμού που βελτιώνουν τα λειτουργικά χαρακτηριστικά, περιβάλλοντος, ασφάλειας και αποδοτικότητας παραγωγής, μειώνοντας ταυτόχρονα το κόστος των κυλίνδρων, η γραμμή παραγωγής HG50 υιοθετεί σχεδιασμό τύπου διπλής ακτίνας τρύπας.
Διαδικασία παραγωγής
- Σκάσε προς τα πάνω
- Αποσύνδεση
- Επικάλυψη
- Τελική συγκόλληση και συγκόλληση γλουτών
- Συσσωρευτής
- Σχηματισμός
- Υψηλής συχνότητας συγκόλληση με επαγωγή
- Απομάκρυνση εξωτερικής βούρτσας
- Ψύξη
- Μεγέθους
- Κόψιμο
- Έλεγχος και συλλογή
- Πρόσβαση στην αποθήκη
Διάγραμμα ροής παραγωγής
Μοντέλα ERW Tube Mill
| Σχήμα |
Περιοχή διαμέτρου |
Μονάδα του σωλήνα |
Ταχύτητα τυποποίησης ((m/min) |
Δύναμη κινητήρα ((KW) |
Μηχανική έκταση (m3) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
10,5-5,0MM |
30-60 |
400 |
10 × 100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10 × 110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8 έως 20 |
2000 |
21×180 |
Προφίλ εταιρείας
Η εταιρεία μας έχει ισχυρές τεχνικές δυνατότητες, επιχειρηματική εμπειρία και μια δυναμική ομάδα.Ινδονησία, Νότια Αφρική, Καζακστάν και άλλες χώρες.
Πιστοποιητικά
Υπηρεσίες μας
1- Αποστολή μηχανικού για εγκατάσταση και εκπαίδευση χειριστών
2Εγγυητική ομάδα: Ένα έτος εγγύηση ποιότητας με επισκευή εγγύηση ζωής
3Πλήρεις υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένου του σχεδιασμού εργαστηρίου και του σχεδιασμού παραγωγής
4Υποστήριξη μηχανικών διαθέσιμη για αρκετούς μήνες για τη βελτίωση της παραγωγής και τη μείωση του κόστους
5Ολοκληρωμένες υπηρεσίες σχεδιασμού έργων για την παραγωγή σωλήνων από ανοξείδωτο χάλυβα/ατσάλι άνθρακα
6Πλήρης ευθύνη για τη φόρτωση και τη μεταφορά
Παγκόσμιοι πελάτες
Ειδικεύονται σε εργοστάσια σωλήνων, γραμμές κοπής, σχηματισμό ψυχρού κυλίνδρου και εργοστάσια σωλήνων από ανοξείδωτο χάλυβα, τα μηχανήματά μας ενσωματώνουν προηγμένη ιαπωνική τεχνολογία με αυστηρά πρότυπα κατασκευής.Ο εξοπλισμός μας διαθέτει προηγμένες ρυθμίσεις., σταθερή ποιότητα και εξαιρετική απόδοση με παγκόσμια αναγνώριση.
Σημαντικά σημεία της έκθεσης
Συσκευή και αποστολή
Ο εξοπλισμός μας έχει εξαχθεί στην Αίγυπτο, την Ελλάδα, τη Νότια Κορέα, το Βιετνάμ, την Ινδονησία, τη Νότια Αφρική και άλλες χώρες, λαμβάνοντας θετικά σχόλια από πελάτες σε όλο τον κόσμο.
