Μηχανή κατασκευής σωλήνων από χάλυβα με τρύπηση 80m/min
Ειδικό σχήμα χάλυβα Hard Press κλειστό προφίλ χάλυβα σωλήνα κατασκευής μηχανή
Εγώ.Κοινές προδιαγραφές προϊόντων
| - Όχι, όχι, όχι. |
Σχήμα |
Μέγεθος σωλήνα |
Δάχος |
Ταχύτητα ((m/min) |
Δυναμικότητα ((KW) |
HF(KW) |
Περιοχή ((LxW σε μέτρα) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 -2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
Εγώ...Ι.Συσσάρτηση του εξοπλισμού
Αποσύνδεσμος: Το μονό κωνικό περιτύλιγμα έχει δομή διπλής διεύρυνσης και ανθεκτικών κυψελών και αποτελείται από δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.
Στερεοποιητής και ισοπεδωτής: Ο ισοπεδωτής χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα κυλίνδρου στο ισοπεδωτή μετά την μονάδα ξεστρέφωσης που φέρνει το κυλίνδρο στο χώρο εργασίας.Το Leveler χρησιμοποιείται κυρίως για να ισοπεδώσει το κεφάλι και το ίχνος της ταινίας χάλυβα και να προετοιμάσει για το επόμενο βήμα κοπή και συγκόλληση, έτσι ώστε να εξασφαλίζεται ότι η ταινία χάλυβα αντιτίθεται επίπεδη και ευθεία κατά τη συγκόλληση.
Αυτόματη κοπή και συγκόλληση: Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος της κεφαλής και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί.

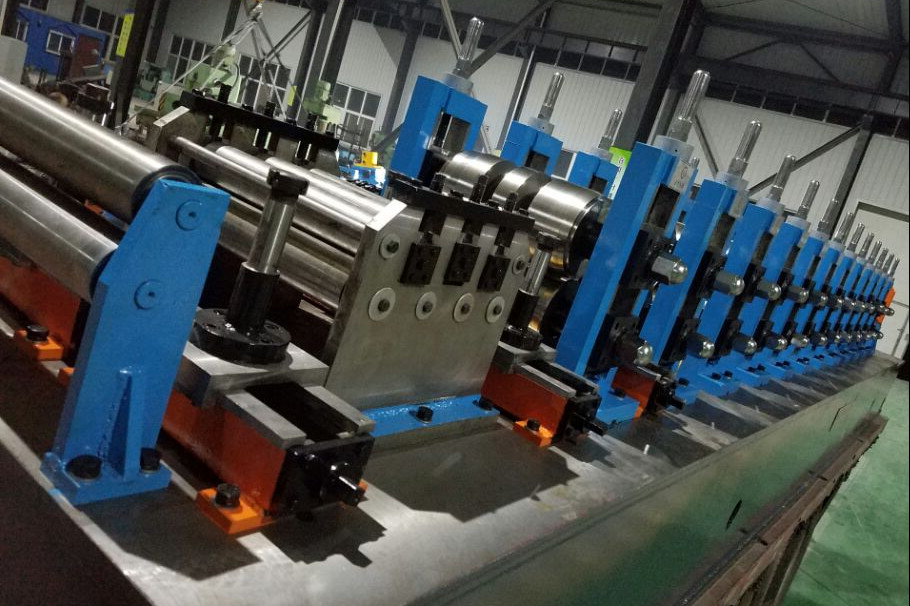

Μέρος σχηματισμού και διαμόρφωσης: αυτό το μέρος λυγίζει την ταινία χάλυβα με ψυχρό τρόπο σε ένα σταθερό σχήμα.
Μηχανή κοπής: Χρησιμοποιείται για την κοπή υλικών συνεχών αδιάλειπτων σωλήνων χάλυβα σε μήκος.Το υψηλής ισχύος servo είναι εξοπλισμένο με έναν μειωτή υψηλής ακρίβειας και εισαγόμενο ράφι και μεταφορά πινιόνΗ ακρίβεια κοπής (απόσταση τρύπας) είναι ± 1 mm. Εγκαταστήστε εισαγόμενο υψηλής ακρίβειας γραμμικό σιδηρόδρομο καθοδήγησης και προστατευτικό κάλυμμα
ΙΙΙ.Εμφάνιση εργοστασίου
