Μηχανή κοπής χαλύβδινων πηνίων 35000Kg χωρητικότητας 3-14mm x 1600mm

Name: Μηχανή κοπής χαλύβδινων πηνίων 35000Kg χωρητικότητας 3-14mm x 1600mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: 3- 14X 1600 χιλ.
Price: 50,000.00 USD
Availability: InStock

Λεπτομέρειες προϊόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TENGTIAN
Πιστοποίηση:	CE ISO9000 BV
Αριθμό μοντέλου:	3- 14X 1600 χιλ.

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Μάρκα:

TENGTIAN

Πιστοποίηση:

CE ISO9000 BV

Αριθμό μοντέλου:

3- 14X 1600 χιλ.

Ονομα:

Μέγιστο βάρος κύλινδρου 35000Kg 3~14mm × 1600mm Μηχανή κοπής μεταλλικού κύλινδρου από χάλυβα

Μοντέλο:

3 X 1600

Ειδικότητα:

Άμεσα και σταύλος

Μέγιστο μέγεθος:

14 X 1600 χιλ.

Πάχος:

3 - 14 χιλ.

Μήκος κοπής:

1600 μ

Εγγύηση:

Ένα χρόνο

Κλειδιά:

σπείρα χάλυβα 3~14mm×1600mm που σκίζει τη μηχανή

Επισημαίνω:

High Light

Επισημαίνω:

35000Kg σπείρα μετάλλων που σκίζει τη μηχανή

σπείρα μετάλλων που σκίζει την υψηλή δύναμη μηχανών

μέταλλο που σκίζει την υψηλή δύναμη γραμμών

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

1 σύνολο

Τιμή:

$100000 to $1 million

Συσκευασία λεπτομέρειες:

τυποποιημένη συσκευασία εξαγωγής

Χρόνος παράδοσης:

120 εργάσιμες ημέρες

Όροι πληρωμής:

L/c, d/a, d/p, t/t

Δυνατότητα προσφοράς:

4 σύνολο/έτος

Περιγραφή προϊόντος

Μέγιστο Βάρος Πηνίου 35000Kg 3~14mm×1600mm Μηχανή Κοπής Χάλυβα

Χαρακτηριστικό	Τιμή
Όνομα	Μέγιστο Βάρος Πηνίου 35000Kg 3~14mm×1600mm Μηχανή Κοπής Χάλυβα
Μοντέλο	3 X 1600
Χαρακτηριστικό	Άμεσο και Σταθερό
Μέγιστο μέγεθος	14 X 1600 mm
Πάχος	3 - 14 mm
Μήκος Κοπής	1600 m
Εγγύηση	Ένα έτος

Γενική Εισαγωγή

Αυτή η γραμμή παραγωγής είναι κατάλληλη για συνεχή διαμήκη διάτμηση ταινιών πλάτους 800-1500mm και πάχους 0,5-3mm για χάλυβα δομής άνθρακα θερμής έλασης, χάλυβα δομής χαμηλού κράματος και άλλα υλικά. Αναφέρεται ως μονάδα κοπής 1500 × 0,5 ~ 3mm.

Κύριες Τεχνικές Παράμετροι

Δεδομένα Μηχανήματος:

Όνομα εξοπλισμού: Γραμμή Κοπής
Μοντέλο: 14×1600
Διαδικασία εργασίας: Αποθήκευση→Τροφοδοσία→Ξετύλιγμα→Τροφοδοσία→Σύσφιξη→Προ-επιπέδωση→Υδραυλική διάτμηση→Γέφυρα βρόχου→Διόρθωση εκτροπής→Κοπή→Συγκέντρωση άκρων→Γέφυρα βρόχου→[Λειτουργία 1]→Διαχωρισμός→Σύσφιξη→Κύλινδρος τάσης→Τροφοδοσία→Επανατύλιξη→Εκφόρτωση→[Λειτουργία 2]→Τραπέζι κυλίνδρων→Διόρθωση εκτροπής→σύσφιξη→λεπτή ισοπέδωση→μέτρηση μήκους→σύσφιξη ουράς→κοπή→ανύψωση και στοίβαξη

Παράμετροι υλικού επεξεργασίας:

Παράμετροι υλικού εισόδου:

Υλικό: πηνίο χάλυβα θερμής έλασης Q235B/Q355B (σs≤400MPa, σb≤550MPa)
Πάχος πηνίου: 3mm～14mm (Q235B) / 3mm～12mm (Q355B)
Πλάτος πηνίου: 700mm～1600mm
Εσωτερική διάμετρος πηνίου: Φ610mm, Φ760mm
Εξωτερική διάμετρος πηνίου: Φ1000mm～Φ2200mm
Βάρος πηνίου: Μέγ. 35000Kg

Παράμετροι υλικού εξόδου:

1) Παράμετροι τελικού προϊόντος εγκάρσιας κοπής:

Ακρίβεια μήκους: μήκος ≤±1.0mm/L=2m
Διαγώνιος ≤±1.5mm/L=2m
Επιπεδότητα: καλύτερη από το εθνικό πρότυπο GB709-2006
Μήκος παλετοποίησης: 2000mm～12000mm
Ύψος παλετοποίησης: Μέγ.400mm
Φορτίο παλετοποίησης: Μέγ.15000Kg

2) Παράμετροι τελικού προϊόντος κοπής:

Χωρητικότητα κοπής: έως 3 ταινίες (όταν το πάχος της πλάκας είναι 13-14mm, εξαιρουμένων των άκρων απορριμμάτων)
Μέγιστο 4 ταινίες (όταν το πάχος της πλάκας είναι 11-12mm, εξαιρουμένων των άκρων απορριμμάτων)
Μέγιστο 6 ταινίες (όταν το πάχος της πλάκας είναι 9-10mm, εξαιρουμένων των άκρων απορριμμάτων)
Μέγιστο 8 ταινίες (όταν το πάχος της πλάκας είναι 7-8mm, εξαιρουμένων των άκρων απορριμμάτων)
Μέγιστο 10 ταινίες (όταν το πάχος της πλάκας είναι 3-6mm, εξαιρουμένων των άκρων απορριμμάτων)
Ακρίβεια ευθύτητας: ≤0.5mm/1000mm (όταν το πλάτος της ταινίας ≥140mm, εξαιρουμένων των πλευρικών απορριμμάτων)
Πλάτος κοπής: Ελάχ.120mm
Ανοχή πλάτους: ±0.3mm
Εσωτερική διάμετρος επανατύλιξης: Φ610mm
Βάρος επανατύλιξης: Μέγ.35000Kg
Ανοχή πύργου: ≤±10mm (3-5 κύκλοι μέσα και έξω δεν υπολογίζονται)

Βασικά Δεδομένα Μηχανήματος:

Σχεδιασμένη ταχύτητα: Μέγ.15-30m/min (σε ανοιχτό χρόνο, ρυθμίστε ανάλογα με το πάχος της πλάκας και το υλικό) / Μέγ.30-80m/min (κατά την περιέλιξη, ρυθμίστε ανάλογα με το πάχος και το υλικό της πλάκας)
Κατεύθυνση μονάδας: Από αριστερά προς τα δεξιά ή Από δεξιά προς τα αριστερά (αντικρίζοντας τη μονάδα στο τραπέζι λειτουργίας)
Τροφοδοσία: τριφασικό AC 380V, 50Hz
Εμβαδόν δαπέδου: ≈65m×11m (L×W)
Περιβάλλον χρήσης: Θερμοκρασία περιβάλλοντος: -10℃～40℃ / Σχετική υγρασία: ≤80%
Κατηγορία προστασίας: IP40

Έννοια Σχεδιασμού Προϊόντος

Αξιοπιστία: Σχεδιασμένο και κατασκευασμένο με υψηλή αξιοπιστία για την εξασφάλιση κανονικής και συνεχούς λειτουργίας
Ασφάλεια: Εξοπλισμένο με αξιόπιστες συσκευές προστασίας και ασφάλειας για μηχανικά, υδραυλικά και ηλεκτρικά συστήματα
Προστασία του περιβάλλοντος: Το υδραυλικό λάδι μπορεί να ανακτηθεί και να ανακυκλωθεί αξιόπιστα χωρίς διαρροή
Εξοικονόμηση ενέργειας: Μονάδες υψηλής μεταφοράς απόδοσης σε συνδυασμό με βελτιωμένη ακρίβεια προϊόντος για μείωση της κατανάλωσης
Ευκολία στη λειτουργία: Φιλική προς το χρήστη διεπαφή με βολικό διάλογο ανθρώπου-μηχανής

Βασικά Χαρακτηριστικά

Κύρια ισχύς που οδηγείται από κινητήρα DC για σταθερή ταχύτητα περιστροφής και ροπή σε χαμηλή ταχύτητα
Ελέγχεται από σύστημα PLC υψηλής τεχνολογίας με λειτουργία οθόνης αφής
Αυτο-αναπτυγμένο σύστημα ελέγχου της Zeye (2018SR678630) για υψηλή απόδοση και χαμηλή κατανάλωση ενέργειας
Μειωτήρας γραναζιών σκληρής επιφάνειας δοντιών με υψηλή απόδοση μετάδοσης και ελάχιστη φθορά
Αυστηρός ποιοτικός έλεγχος στη διαδικασία παραγωγής, συμπεριλαμβανομένης της ανόπτησης, της αμμοβολής και της μηχανικής κατεργασίας CNC
Κατασκευασμένο σύμφωνα με τα εθνικά πρότυπα για ανώτερη ποιότητα και εξυπηρέτηση

Εικόνες αναφοράς προϊόντος

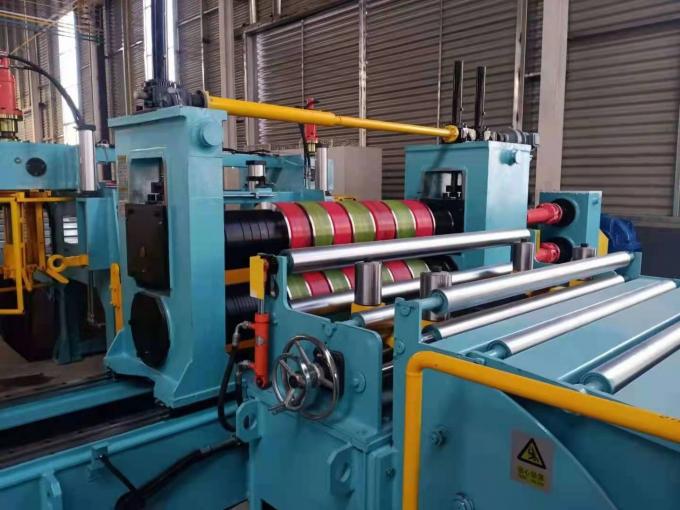

3~14mm×1600mm Steel Coil Slitting Machine - Front View

3~14mm×1600mm Steel Coil Slitting Machine - Side View
