Μηχανή σωλήνων συγκόλλησης γραμμής παραγωγής συγκολλημένων σωλήνων υψηλής ακρίβειας F200×200
Η γραμμή παραγωγής συγκολλημένων σωλήνων ακριβείας ευθείας ραφής F200×200 χρησιμοποιείται κυρίως για την παραγωγή ηλεκτρικών συγκολλημένων σωλήνων από χάλυβα με πάχος 2 έως για στρογγυλούς σωλήνες και τετράγωνους σωλήνες.Με βάση την πέψη και την απορρόφηση παρόμοιου εξοπλισμού στο εσωτερικό και στο εξωτερικό, κάθε μεμονωμένο μηχάνημα αυτής της γραμμής παραγωγής είναι καινοτόμα σχεδιασμένο σε συνδυασμό με τις εθνικές συνθήκες της χώρας μου.Η λειτουργία και η συντήρηση είναι βολικές, το επίπεδο σχεδιασμού και η ποιότητα κατασκευής βρίσκονται στην ηγετική θέση στη χώρα και η δομή και η ακρίβεια έχουν φτάσει στο επίπεδο των μονάδων που εισήχθησαν τα τελευταία χρόνια.Αυτή η μονάδα έχει υψηλή ποιότητα επεξεργασίας και ακρίβεια συναρμολόγησης και υιοθετεί ένα λογικό πέρασμα ρολού, το οποίο μπορεί να παράγει ηλεκτρικούς συγκολλημένους χαλύβδινους σωλήνες με σχετικά υψηλή ακρίβεια.
1. Βασικές Παράμετροι και Προδιαγραφές
|
Συμμορφώνεται με το πρότυπο YB189-64 |
|
| Υλικό |
Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα και κατασκευαστικός χάλυβας χαμηλού κράματος |
| Μηχανικές ιδιότητες | σb≤610Mpa,σs≤345MPa |
| πλάτος λωρίδας | 300-800 mm |
| πάχος λωρίδας | 2,0-6,0 mm |
| Ταυτότητα πηνίων | Φ580～φ630mm |
| OD των πηνίων | φ1300～φ2000mm |
| Βάρος πηνίου | ≤18,0 Τ |
2. Προδιαγραφή συγκολλημένων σωλήνων
| τετράγωνο μέγεθος σωλήνα | 75 x 75 έως 200 x 200 mm |
| τετράγωνο πάχος σωλήνα | 2,0 έως 6,0 mm |
| Μήκος σωλήνα φινιρίσματος | 6 έως 9 μ |
| Ακρίβεια κοπής | ± 2 mm |
| Ταχύτητα σχηματισμού | 10 έως 50 m/min |
3. Βασικές παράμετροι κάθε μονάδας
φόρτωση Το αυτοκίνητο είναι χαλύβδινη κατασκευή συγκόλλησης, έχει σέλα ανύψωσης και εγκάρσιο αυτοκίνητο δύο μέρη. Η σέλα ανύψωσης είναι τύπου ράβδου οδήγησης τεσσάρων στηλών, σέλα ανύψωσης κυλίνδρου λαδιού. Το εγκάρσιο αυτοκίνητο είναι χαλύβδινες κατασκευές, στο αμάξωμα είναι εξοπλισμένο με τέσσερις τροχούς. Το αυτοκίνητο κινείται με ένα μοτέρ, που περπατά στη ράγα που στερεώθηκε στη βάση.
Το uncoiler είναι δομής ενός κώνου.Χρησιμοποιείται για την υποστήριξη χαλύβδινων πηνίων και την παροχή πρώτης ύλης για τη γραμμή παραγωγής. Το μηχάνημα αποτελείται κυρίως από βάση, κύριο άξονα, περιστροφικό στήριγμα, σύστημα πνευματικής συσκευής πέδησης, για τύπο πρόβολου επέκτασης. υδραυλική διαστολή και πνευματική οδήγηση
Η ευθεία κεφαλή χρησιμοποιείται κυρίως για την τροφοδοσία της νέας χαλύβδινης κεφαλής πηνίου στη μονάδα ισοπεδωτικού αφού η μονάδα uncoiler φέρει το πηνίο στη θέση εργασίας
Η μηχανή ισοπέδωσης χρησιμοποιείται για την ισοπέδωση της κεφαλής και του άκρου της λωρίδας χάλυβα, διευκολύνει τη διάτμηση και τη συγκόλληση.
Το Shear &welder χρησιμοποιείται για την κοπή των ακανόνιστων άκρων των λωρίδων και στη συνέχεια τη σύνδεση των λωρίδων με συγκόλληση.
Ο οριζόντιος συσσωρευτής είναι ο κύριος εξοπλισμός υλικών πιέσεως και μεταφοράς, συναρμολόγηση συσσωρευτών, μονάδα υλικών μεταφοράς, ηλεκτρική μονάδα ελέγχου.

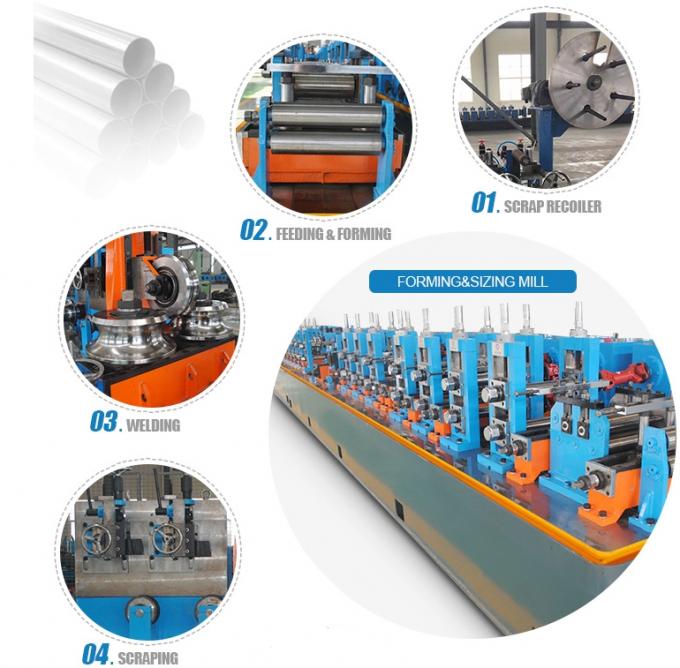

Μηχάνημα διαμόρφωσης.Η ατσάλινη λωρίδα μπαίνει στη βάση διαμόρφωσης και στη συνέχεια στο τμήμα διαμόρφωσης σε στρογγυλό σχήμα, στη συνέχεια συγκολλάται και διαμορφώνεται στο τετράγωνο.
χρησιμοποιείται για την ακριβή κοπή του σωλήνα σε μήκος αυτόματα υπό την προϋπόθεση ότι ο σωλήνας παραδίδεται συνεχώς από το μύλο με υψηλή ταχύτητα.
