Μονάδα κοπής κυλίνδρων με πλάτος 800-1600 mm

Ι. Κύρια τεχνική παράμετρος

1. Προδιαγραφή υλικού

Υλικό Χαμηλό HRC άνθρακα (Q235, σs=250Mpa,σb=500Mpa) Δυνατότητα σπείρωσης 0,8-4 mm

Διάμετρος τροχιάς 800-1600 mm

Βάρος περιστροφής ≤ 30 t

Εσωτερική διάμετρος Φ508/Φ610/Φ760mm

Εξωτερική διάμετρος ≤ Φ2200mm

2Τελειωμένη προδιαγραφή προϊόντος

Αριθμός σχιστήρα (εκτός από την άκρη)

Βάρος τροχιάς 30 τόνων

Εσωτερική διάμετρος Φ508/Φ610/Φ760mm

Εξωτερική διάμετρος Φ2200 mm

Ακριβότητα πλάτους ±0,20 mm (δυνατότητα πάχους 0,8-4)

Ακριβότητα μαστού ≤ 5% Μοντέλο πάχους 0,08 έως 0,20 mm

νέα λεπίδα ή κατάλληλο κενό λεπίδας

3Ταχύτητα ανοίγματος κυλίνδρων 90-150m/min (Πίνακας αναφοράς από την ικανότητα Slitter)

4. Δεδομένα εξοπλισμού

(1) Δύναμη

Δυναμική τάση 380V

Συχνότητα 60HZ

Εγκατεστημένη ισχύς Περίπου 330kw

(2) Αεροπορική ενέργεια

Πίεση 0,4-0,8Mpa

Η ζήτηση αέρα είναι 0,2 m3/min ((Κατάσταση συμπίεσης)

(3) Κατεύθυνση της γραμμής: Μπροστά στην κονσόλα χειρισμού, αριστερά προς τα δεξιά

5Ζωγραφική Σύμφωνα με τις απαιτήσεις του αγοραστή

ΙΙ,Σύνθεση εξοπλισμού 1600x4

ΙΙΙΠεριγραφή δομής εξοπλισμού

• Κεραμίδας αποθήκευσης κυλίνδρων

Σκοπός: αποθήκευση ατσάλινων κυλίνδρων που πρέπει να ανοίξουν.

Δομή: δομή σχήματος V, συγκόλληση από χαλύβδινη πλάκα, δύο βρόγχοι στερεωμένοι και στις δύο πλευρές του δρόμου.

Τεχνική προδιαγραφή:

• Αμαξοστοιχία περιστροφής

Σκοπός: μεταφορά του υλικού περιτυλίγματος στην μηχανή ξετυλίγματος.

Δομή: το όχημα τοποθετείται στο διάδρομο κάτω από το πάτωμα, το οποίο αποτελείται κυρίως από το κάθισμα του οχήματος και τον άξονα τροχού, το σχήμα υλικού σε σχήμα V και τη γραμμή καθοδήγησης,κινητήρα επιβράδυνσης και φιάλη ελαίου ανύψωσης.

Τεχνική προδιαγραφή:

Το σχήμα V στηριγμός συγκολλείται από πλάκα χάλυβα, και πλάκα νάιλον τοποθετείται στην επιφάνεια

Κινητήρας AC4KW

Κύλινδρο ελαίου ανύψωσης Ø200X850st

Διάμετρος Ø 110 mm, χρωματισμένο

Μια αλυσίδα προστασίας και ένα ζευγάρι σιδηροτροχιών

• Αποσύρτης

Χρήση: στήριξη ακατέργαστου χάλυβα.

Δομή: διπλή στήριξη.Με την επέκταση και τη συστολή του τύμπου, του κιβωτίου μεταφοράς, του μηχανισμού μεταφοράς, του πνευματικού φρένου τύμπου, του κυλίνδρου στο μεσαίο διαδρόμιο.ο κινητήρας ανοίγει ενεργά την κεφαλή του υλικούΌταν η γραμμή παραγωγής λειτουργεί συνεχώς, ο άξονας εξόδου του κινητήρα επιβράδυνσης αποσυνδέεται μέσω του συμπλέκτη και ο κινητήρας δεν λειτουργεί.Το υλικό της τροχιάς οδηγείται από τον ευθυγραμμιστή έλξης ή τη μηχανή κοπήςΗ τάση εκτύλιξης παρέχεται από το φρένο τύμπανου.

Τεχνική προδιαγραφή:

Τραμπ τρία βήματα, αυξάνει το εύρος αντίστοιχα Φ 470-520 mm, Φ 570-620 mm, Φ 720-760 mm.

Αυξήσεις και προδιαγραφές κυλίνδρων ελαίου Ø 150 x 100 mm, 2pcs.

• Συσκευή καθοδήγησης πίεσης

Σκοπός: να βγαίνει το κεφάλι του λυγισμένου υλικού και να το εισάγει στην μηχανή ευθυγράμμισης έλξης.

αποτελείται από κυλίνδρο, κυλίνδρο και πλάκα.Εκκλιματισμός κυλίνδρου, υδραυλική πίεση για τη σύσφιξη της κεφαλής του υλικού κυλίνδρου, ηλεκτρική περιστροφή της έκθεσης υλικών·Η κεφαλή του φτυάρι υποστηρίζει την πλάκα με νυχτερινή επέκταση πίεσης και υδραυλική κλίση, και η κεφαλή της πλάκας εκτείνεται ευθυγραμμίζοντας την κεφαλή του υλικού·The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Μηχανή κοπής (π.χ. διπλό μαχαίρι)

Χρήση: για την κοπή του υλικού φύλλου σε μήκους σε διάφορα πλάτη

Δομή: τύπος διαδρόμου.Στις δύο πλευρές του εργαλείου, ο άνω και ο κατώτερος άξονας, μηχανισμός ρύθμισης της απόστασης του άξονα, συσκευή μετάδοσης κλπ.κιβώτιο ταχυτήτων και καθολική ζεύξη, και ο κινητήρας οδηγεί το πλάι εργαλείου για να ανοίξει και να κλείσει για την άνετη αλλαγή εργαλείου.

Τεχνική προδιαγραφή:

Σκοπός: διαχωρισμός λωρίδας καθοδήγησης

Δομή: υπάρχουν δύο ομάδες διαχωριστικών, οι οποίες μπορούν να μετακινηθούν οριζόντια για να αντικαταστήσουν τις πλάκες απομόνωσης.Ο υδραυλικός κυλίνδρος πίεσης είναι εγκατεστημένος μεταξύ των δύο ομάδων διαχωριστών για να αποφευχθεί το άλμα των λωρίδων από την πλάκα απομόνωσης

• Μηχανή εκτόξευσης τριών κυλίνδρων

Σκοπός: αύξηση της έντασης και συμπίεση των σπασμάτων

Δομή:

Χρήση: ο ρόλος διεύθυνσης τοποθετείται μεταξύ του σταθμού έντασης και του τύμπανου ανατροπής για να σχηματίζει τη γωνία ανατροπής και τυλίγματος.

Δομή: ο τροχός διεύθυνσης είναι χρωματισμένος στην επιφάνεια και το τέλος του είναι εξοπλισμένο με πλάκα μετρητή ταχύτητας.Η επιφάνεια της πλάκας υποστήριξης είναι χρωματισμένη

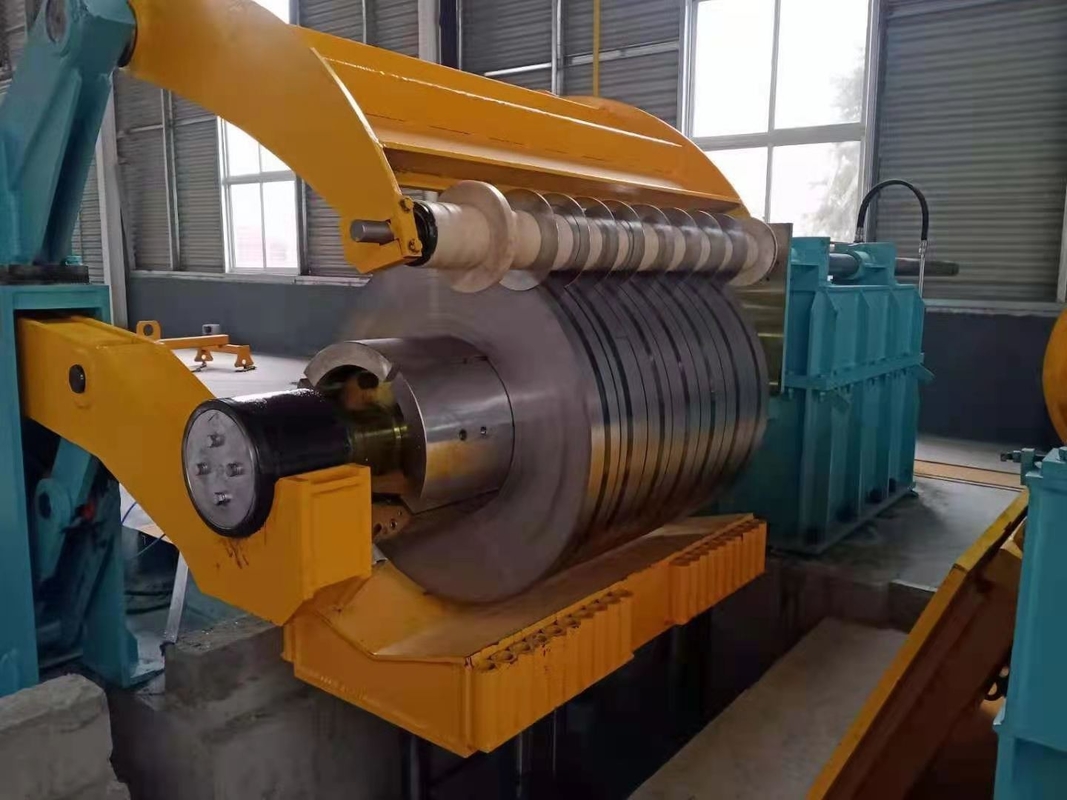

• Επιστροφικός τροχός

Χρήση: επανέρχεται το υλικό μετά την κοπή.

Δομή: ο κυλίνδρος αποτελείται από κύριο άξονα, μπλοκ διαδρόμου σφήνας, ράβδο έλξης, στόμα σφιγμού και πλάκα τόξου.ο κύλινδρος οδηγεί σε ακτινική επέκταση και συστολήΟ υδραυλικός διαχωριστής ταινίας στον τροχό μπορεί να αυξηθεί αυτόματα με την αύξηση του χάλυβα.

σπείρα.Με πνευματική συσκευή πέδησης.Με υδραυλική πλάκα ώθησης, βοηθητική εκφόρτωση.Η πίσω πλευρά του τύμπανου είναι εξοπλισμένη με υδραυλική βοηθητικό υλικό πιέζοντας πλάκα και βοηθητικό υλικό πιέζοντας κεφάλι.

• Υποστήριξη ανατροχιάστρου

Σκοπός: να στηρίζει το άκρο του κυλίνδρου σε ανυψωμένη στάθμη για να αυξήσει την ακαμψία περιστροφής του υπό φορτίο.

Δομή: δομή κλειστής πόρτας, η κωνική τρύπα που τοποθετείται στο στήριγμα κίνησης του κυλίνδρου στον αναδιπλούμενο κωνικό ρόλο υποστήριξης.

• Αμαξοστοιχία εκφόρτωσης

Χρήση: αφαίρεση του υλικού της σπείρας κοπής από το τύμπανο τροχιάς του περιστροφέα

Δομή: το αυτοκίνητο τοποθετείται στο διάδρομο κάτω από το πάτωμα, το οποίο αποτελείται κυρίως από το κάθισμα του αυτοκινήτου και τον άξονα του τροχού, το μηχανοκίνητο όχημα και τη ράβδο καθοδήγησης,κινητήρας μείωσης ταχύτητας και κυλίνδρος ελαίου ανύψωσης-Με αντι-αντιστροφή ραβδί.
