Υψηλής συχνότητας συγκολλημένο εργοστάσιο σωλήνων στρογγυλό εργοστάσιο σωλήνων πυροσβεστικών αυτοματοποιημένο εργοστάσιο σωλήνων διάμετρος 325 έως 530 mm πάχος 4 έως 9 mm

• Αμαξοστοιχία φόρτωσης

Το αυτοκίνητο περιστροφής χρησιμοποιείται για να κάνει το σίδηρο περιστροφή από τη θέση φόρτωσης στο uncoiler.η ένταση του ξετυλίγματος, σπρώξτε πίσω στην αρχική θέση.

Διάνοιγμα κυλίνδρου ανύψωσης: Φ250 mm

Πίεση υδραυλικού συστήματος: 12Mpa

Μέγιστη δύναμη ανύψωσης του κυλίνδρου ανύψωσης: 20T

Αριθμός ράβδων καθοδήγησης: 4

Μηχανή κίνησης τροχόσπιτου: AC 4 kW

Ταχύτητα οδήγησης του τροχοφόρου: 10m/min

Ταξίδι με τροχόσπιτο: 6 μέτρα

• Αποσύρτης

Το uncoiler είναι της δομής των ενιαίων επεκτάσεων και των ανθεκτικών κροταλιών.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.

• Μονάδα ευθυγράμμισης

Η μονάδα αυτή χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στην μονάδα επίπεδου μετά την μονάδα uncoiler φέρει την τροχιά στον χώρο εργασίας.

Θετική και αρνητική αμφίδρομη φόρτιση.

Εξωτερική διάμετρος του κυλίνδρου πίεσης: Φ250 mm

Μηχανή κίνησης κυλίνδρων υπό πίεση: 7.5KW

Ταχύτητα χαλάρωσης: 15m / min

• Μονάδα επιπέδου

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Επίπεδο ισοπέδωσης και ικανότητα πίεσης:

Μηχανή μετάδοσης: DC75KW

Ταχύτητα υλικού μολύβδου: 8-40m / min

Ρολάρι βαφής: Φ100×120 (δύο)

Διάμετρος κυλίνδρου μολύβδου: Φ260×1600mm, υλικό: 42CrMo

Διάμετρος επίπεδου κυλίνδρου: Φ200×1600mm, υλικό: 42CrMo

Πίεση κυλίνδρου κάτω από κυλίνδρο με μολύβι: φ120×90mm

• ΑΥδροματική κοπή και συγκόλληση

Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος του κεφαλιού και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί για να τροφοδοτήσει συνεχώς τον κυλίνδρο.

Διαρθρωτική μορφή: κρεβάτι συγκόλλησης με δέρμα, συσκευή τροφοδοσίας με τσιμπήματα, συσκευή διπλού κέντρωσης, σύστημα συγκόλλησης με διπλή δέρμα, σύστημα πλακών συγκόλλησης, σύστημα κίνησης πλακών συγκόλλησης κάτω κλπ.

Δυνατότητα υλικού: Δυνατότητα απόδοσης 621MPa

Μηχανοκίνητος κινητήρας πλάκας: DC11KW

Μηχανή ρύθμισης πλάκας: AC4 kW

Υδραυλικός κινητήρας σταθμού: 55KW

Μηχανή κίνησης πυροβόλου συγκόλλησης: DC2.2KW

Εξωτερική διάμετρος του κυλίνδρου διανομής συσσωρευτών: φ320 mm

• Οριζόντιασυσσωρευτής16M

Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποστήριξης (συσκευαστικό χάλυβα), χρησιμοποιείται για μετά την εξάντληση ενός ρολ από ταινίες χάλυβα, πριν από την επόμενη ταινία ρολ που έχει προετοιμαστεί από την αποσύνδεση,το χρόνο κούρεματος και συγκόλλησης για να διασφαλιστεί ότι ο οικοδεσπότης (σχηματισμός χάλυβα χάλυβα) συνεχής παραγωγή και αποθήκευση επαρκούς.

Αυτή η μονάδα είναι η κύρια περιλαμβάνουν στην πίεση & μεταφορά υλικό συσκευή, συσσωρευτής συναρμολογή, μεταφορά υλικό μονάδα, ηλεκτρική μονάδα ελέγχου

Προδιαγραφή:

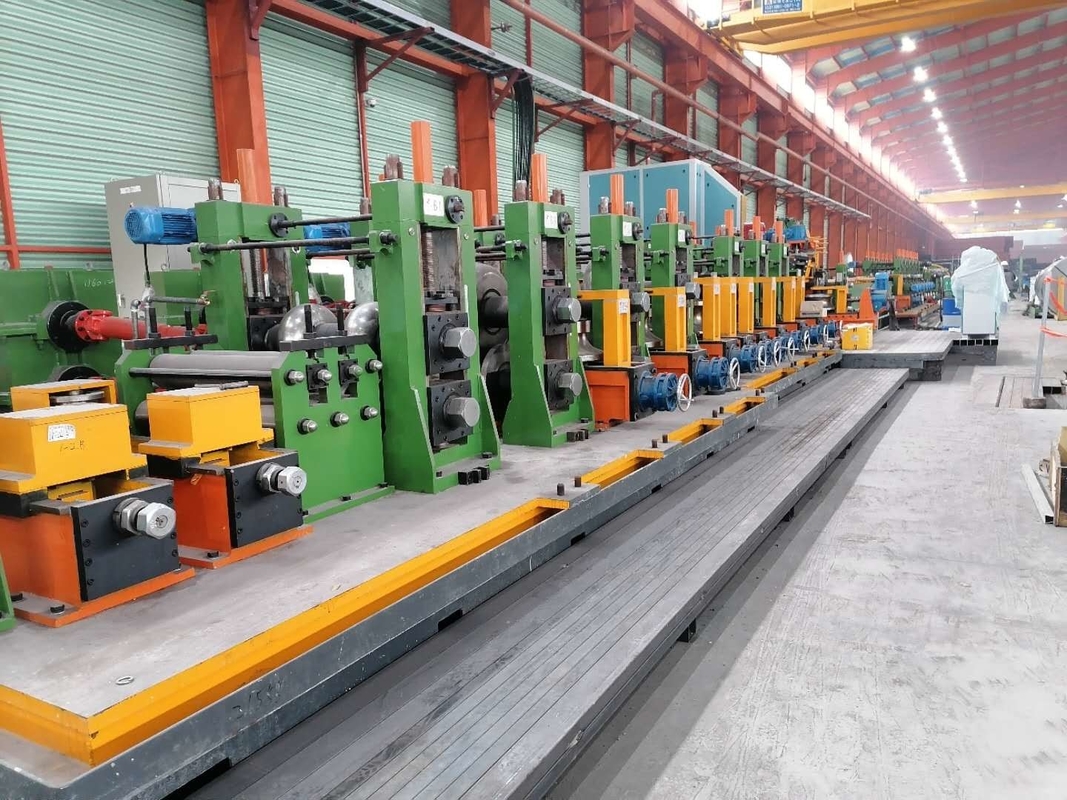

• Σχηματισμός & Μεγέθη

Η μονάδα σχηματισμού και μεγέθους είναι ο ζωτικής σημασίας εξοπλισμός για τη γραμμή εργοστασίου σωλήνων.που μεταφέρει κάποια ταινία χάλυβα σε αυτή τη μονάδα και αφήστε το να περάσει το πλαίσιο ρολό σε πλαίσιο σωλήνα πρώτες, και στη συνέχεια να πάρει το ηλεκτρικό υγρό μαζί στην επιφάνεια συγκόλλησης σωλήνα, έτσι ώστε να αντιμετωπίσει την θερμοκρασία του σωλήνα υψηλότερη για να ταιριάζει συγκόλληση από την συγκόλληση κυλίνδρου πίεσης, και στη συνέχεια, μετά την ψύξη,σχηματισμό μεγέθους και επίπεδη για το προϊόν τι είναι η ζήτηση σας σωλήνα.

• Σιδερένιο πριόνι

Όταν το μέρος σχηματισμού και μεγέθους στέλνει το σχηματισμένο ατσάλινο σωλήνα στο πριόνι, το αυτοκινητόδρομο πριονιστήριου τροχών να συγχρονιστεί με την ταχύτητα του σωλήνα.Τα δύο συστήματα πριονισμού που είναι εγκατεστημένα στην περιστρεφόμενη πίνακα παίρνουν την λεπίδα πριονισμού για να περιστρέψει από μόνη τηςΤο σύστημα πριονισμού πραγματοποιεί σύνθετη κίνηση στο γύρο και την τροφοδοσία του,και κόβει το χάλυβα σωλήνα κατά μήκος της διατομής σχήμα τροχιά του κομμάτι που πρόκειται να κοπείΣτη συνέχεια, κάθε σύστημα χαλαρώνει και επιστρέφει στην αρχική του θέση και περιμένει τον επόμενο κύκλο εργασίας.

Παραμέτρο:

Αλλακτικός κινητήρας σπινθήρα: 22KWX2

Ενεργοκινητήρας μετατροπής ρεύματος: 45KW

Μεγάλη περιστροφή πλάκας: 15KW

Μηχανή τροφοδοσίας: 4.4KWX2

Διάμετρος λεπίδας πριόνου: 400 mm

Ακρίβεια πριονισμού: ≤±3 mm

Μέθοδος κοπής: διπλή πριονιστική λεπίδα, τύπος άλεσης

Ταχύτητα παρακολούθησης: η ίδια με την ταχύτητα μονάδας

Λειτουργία εξοπλισμού: χειροκίνητη, αυτόματη

Μέθοδος ελέγχου: θέση με κλιματιζόμενο κλίμα

Πίεση υδραυλικού συστήματος: 12Mpa

Η μέθοδος κοπής τροφής χρησιμοποιεί πολική συντεταγμένη

• Ρολάρι διαμετακόμισης + ράφι εκφόρτωσης

Οι σωλήνες τρέχουν κατά μήκος του κυλίνδρου της διαμετακόμισης και μεταφέρονται αυτόματα στον πάγκο.

Διάρκεια:

Ψύξη αέρα: 50 μέτρα

Χωρίωση: 24 μέτρα.

Πλατό κεφάλι: 24 μέτρα

Υδραυλική δοκιμή: 24 μέτρα

• Μηχανή υδραυλικής δοκιμής

Φ325∆Φ530χμΔιπλό.- μηχανή δοκιμής υδραυλικών σταθμών

Τεχνικές παραμέτρους απόδοσης:

Πεδίο διαμέτρου ατσάλινου σωλήνα δοκιμής: φ219·φ530 mm

Δάψος ατσάλινου σωλήνα δοκιμής: 4·9 mm

Διάρκεια του ατσάλινου σωλήνα δοκιμής: 6·10m

Υλικό δοκιμαστικού ατσάλινου σωλήνα: Q235, Q345, X70

Μέγιστη πίεση δοκιμής χάλυβα: μέγιστη 20,7 MPa

Χρόνος διατήρησης της πίεσης (προσαρμόσιμος): 3 ̇15 δευτερόλεπτα

Αριθμός ριζών ανά δοκιμή: 1 ρίζα/χρόνος

Μορφή σφράγισης: ακτινοειδής σφράγιση

Απαιτήσεις σωλήνα: ευθεία: σωλήνας ≤2 mm/m, άκρο σωλήνα ≤3 mm (μήκος άκρου σωλήνα 1 μέτρο), πλήρες μήκος ≤20 mm· αποσίδωση άκρου σωλήνα.

Δοκιμαστικό μέσο πίεσης: γαλακτώματα/νερό (ανακυκλωμένη χρήση)

Μέθοδος εξάντλησης: προγεμισμένο νερό (πυμπή χαμηλής πίεσης, δεξαμενή αποθήκευσης νερού και εξαρτήματα)

Μηχανή κίνησης για λούσιμο και κυλίνδρους ενεργού ευθυγράμμισης: FA67-26.6-M2.2-H2

Κύκλος κινητήρα για το λούσιμο ενεργού περιστρεφόμενου κυλίνδρου: XWD4-59-1.1

Κύλινδρο ανύψωσης ενεργού κυλιόμενου κυλίνδρου κυλίνδρου: Φ100/Φ70-100

Μέθοδος πλήρωσης νερού χαμηλής πίεσης: πλήρωση δεξαμενής πλήρωσης υγρού

Επιλογή λειτουργίας του εξοπλισμού:

Διαθέτει τρεις λειτουργίες: χειροκίνητη, ημιαυτόματη και αυτόματη.

Αρχική στάση και έλεγχο έκτακτης ανάγκης.

Έχει τις λειτουργίες κανονικού ελέγχου εκκίνησης και διακοπής και ελέγχου έκτακτης διακοπής σε καταστάσεις έκτακτης ανάγκης.και οι οδηγίες εισόδου και εξόδου PLC δεν θα τροφοδοτούνται, η οποία είναι βολική για την έρευνα και τη διάγνωση των πληροφοριών για το σφάλμα.

• Μηχανή ανίχνευσης ελαττωμάτων

Ο εξοπλισμός αυτός χρησιμοποιείται για την ανίχνευση των επιφανειακών και εσωτερικών ελαττωμάτων του σωλήνα και της συγκόλλησης για την αξιολόγηση της ποιότητας του προϊόντος.και μπορεί να εμφανίσει απευθείας τη θέση, το σχήμα, το μέγεθος και η σοβαρότητα του ελαττώματος, και η επαναληπτικότητα της επιθεώρησης ελαττώματος είναι καλή.

• Μηχανή που βλέπει προς το τέλος

• Ρολάρι

Υλικό: Cr12

Σκληρότητα κυλίνδρου: HRC58-62

Βαθμός σκληρύνειας κατά σβήσιμο: ≥ 10 mm

Η ακαμψία της επιφάνειας: Ra≤0,8um

• Ζυθοποιός υψηλής συχνότητας 800 kW

Παράμετροι σχεδιασμού συγκολλητή υψηλής συχνότητας στερεής κατάστασης

· ονομαστική ισχύ εξόδου: 800 kW

· ονομαστική τάση συνεχούς ρεύματος: UdN=250V

Κανονικό ρεύμα συνεχούς ρεύματος: 4000A

· Εξωτερική συχνότητα: f=150-230kHz

· Συνολική απόδοση: η> 85%

· Μορφή συντονισμού: Συνθετικός συντονισμός

· Φόρμα εξόδου δεξαμενής: Δεν υπάρχει εξόδου μετασχηματιστή συγκόλλησης.

· Συντελεστής κυματισμού: < 1%

· Τρόπος συγκόλλησης: συγκόλληση με επαγωγή

· Δυνατότητα διανομής ηλεκτρικής ενέργειας: 1200KVA

· Τροφοδοτική τάση: Τρι φάση 380V/50Hz,3 φάση 4 σύστημα καλωδίων

· ονομαστικό ρεύμα εισόδου: I=1827A 1.2 σύστημα ψύξης κυκλικού μαλακούWσύστημα ψύξης αέρα-νερού)

· Πίεση νερού λειτουργίας (Mpa): 0,32Mpa

· ροή εργασίας (m3): 50-90m3

· Δυνατότητα ψύξης: 250 kW

· Τυποποιημένο μέγεθος (mm): 3500×1250×2650l

· Αριθμός συσκευών έλξης:4 σετ

Η ολόκληρο σύνολο του στερεό Πολιτεία HF Ζυθοποιός περιλαμβάνει μαλακό Ακολουθώντας επτά Μέρη:Καμπίνα διορθωτή, καμπίνα μετατροπέα, σύστημα ψύξης με υγρό νερό, μετασχηματιστής, κονσόλα, ρυθμιζόμενο στήριγμα 3D και πόδι εξόδου.
