Υψηλής συχνότητας συγκολλημένο αγωγό για αέριο και νερό 50m/min



• Αμαξοστοιχία φόρτωσης

Το αυτοκίνητο περιστροφής χρησιμοποιείται για να κάνει το σίδηρο περιστροφή από τη θέση φόρτωσης στο uncoiler.η ένταση του ξετυλίγματος, σπρώξτε πίσω στην αρχική θέση.



Υποκείμενο φορτίου: 12,0 τόνους

Δύναμη κινητήρα: 2,2 kW





• Αποσύρτης





Το uncoiler είναι της δομής των ενιαίων επεκτάσεων και των ανθεκτικών κροταλιών.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.



ΟΔ της σπείρας	Φ1000-2000 mm
Ταυτοποίηση τροχιάς	Φ508-610 mm
Μονάδα:	3-8mm
Διάμετρος της ταινίας	357-688 χιλιοστά
Βάρος της μονογραμμής	Max12T
Τύπος επέκτασης	υδραυλική επέκταση
Διακοπή	Πνευματική οδήγηση

• Στερεοποιητής

Η μονάδα αυτή χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στην μονάδα επίπεδου μετά την μονάδα uncoiler φέρει την τροχιά στον χώρο εργασίας.

Θετική και αρνητική αμφίδρομη φόρτιση.

Πίεση επεξεργασίας:7Mpa

Δύναμη ηλεκτρικού κινητήρα:2.2KW

• Μονάδα επιπέδου

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.





Επίπεδο ισοπέδωσης και ικανότητα πίεσης:

Το στυλ της ταχύτητας ρύθμισης:Δεν υπάρχει βαθμός της ταχύτητας ρύθμισης

Το στυλ δομής:Πίεση και μεταφορά,Πεντά ρολ επίπεδα μονάδα

Στυλ άνω και κάτω: Υδραυλικό σύστημα

Διάμετρος του ισοπεδωτήρα: 357-688 mm

Δυνατότητα εκπέρασης: 3-9 mm

Δύναμη ηλεκτρικού κινητήρα:45KW



• ΑΥπεργοστάσιο σφυρίσματος και συγκόλλησης

Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος του κεφαλιού και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί για να τροφοδοτήσει συνεχώς τον κυλίνδρο.



Διαρθρωτική μορφή: στρώμα συγκόλλησης με δέρμα, συσκευή τροφοδοσίας με τσιμπήματα, συσκευή διπλού κέντρωσης, σύστημα συγκόλλησης με διπλή δέρμα, σύστημα πλακών συγκόλλησης, σύστημα κίνησης πλακών συγκόλλησης κάτω κλπ.



Διάμετρος ζώνης	357-688 χιλιοστά
Δυνατότητα συγκόλλησης	3-9mm
Τύπος κοπής	Υδραυλικά
Τρόπος συγκόλλησης	Αυτοματοποιημένο
Υδραυλική πίεση	8-10MPa
Κύκλος εργασίας	Μαξ.600 δευτερόλεπτα







• Οριζόντιασυσσωρευτής10M

Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποστήριξης (συσκευαστικό χάλυβα), χρησιμοποιείται για μετά την εξάντληση ενός ρολ από ταινίες χάλυβα, πριν από την επόμενη ταινία ρολ που έχει προετοιμαστεί από την αποσύνδεση,το χρόνο κούρεματος και συγκόλλησης για να διασφαλιστεί ότι ο οικοδεσπότης (σχηματισμός χάλυβα χάλυβα) συνεχής παραγωγή και αποθήκευση επαρκούς.



Αυτή η μονάδα είναι η κύρια περιλαμβάνουν στην πίεση & μεταφορά υλικό συσκευή, συσσωρευτής συναρμολογή, μεταφορά υλικό μονάδα, ηλεκτρική μονάδα ελέγχου

Προδιαγραφή:

τρόπο εργασίας	Κύκλος αλλαγής
ταχύτητα μεταφοράς υλικού	Δοκιμαστικό σύστημα
πλεονέκτημα	Περισσότερο υλικό, χωρίς απεργία.
Σχήμα πιτσιρίσματος	Πνευματικό, 6Mpa
πάχος σπείρου από χάλυβα	3-9mm
πλάτος	357-688 χιλιοστά
ισχύς ηλεκτρικού κινητήρα του πινέλα & μεταφοράς	45 kW
ηλεκτροκινητήρα του πλαισίου του συσσωρευτή	5.5*15kw

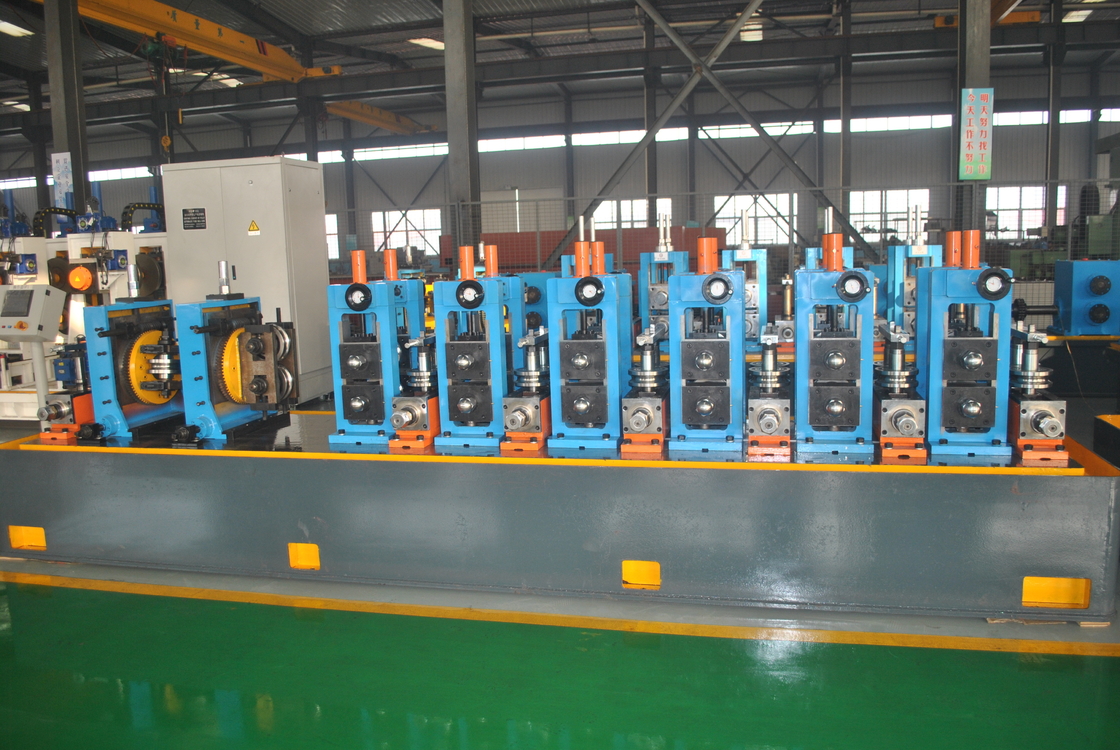

• Σχηματισμός & Μεγέθη

Η μονάδα σχηματισμού και μεγέθους είναι ο ζωτικής σημασίας εξοπλισμός για τη γραμμή εργοστασίου σωλήνων.που μεταφέρει κάποια ταινία χάλυβα σε αυτή τη μονάδα και αφήστε το να περάσει το πλαίσιο ρολό σε πλαίσιο σωλήνα πρώτες, και στη συνέχεια να πάρει το ηλεκτρικό υγρό μαζί στην επιφάνεια συγκόλλησης σωλήνα, έτσι ώστε να αντιμετωπίσει την θερμοκρασία του σωλήνα υψηλότερη για να ταιριάζει συγκόλληση από την συγκόλληση κυλίνδρου πίεσης, και στη συνέχεια, μετά την ψύξη,σχηματισμό μεγέθους και επίπεδη για το προϊόν τι είναι η ζήτηση σας σωλήνα.



Σχηματίζουμε υπερβολική δόση σωλήνα.	Γύρω: Φ114-219mm
Σχηματισμός πάχους τοιχώματος σωλήνα	3-9mm
Ταχύτητα σχηματισμού	Μέγιστο 50m/min
Αριθμός σταθμών σχηματισμού, οριζόντια	7
Αριθμός σταθμών σχηματισμού, κατακόρυφα	9
Στάση κυλίνδρου οδηγού	1
Στερεόστρωμα για στύση	1
Στέρεμα κυλίνδρων	1
Τεχνή συσκευή κοπής	Δύο σετ
Αριθμός σταθμών μεγέθους, οριζόντια	5
Αριθμός σταθμών μεγέθους, κατακόρυφα	5
Κεφαλή Τούρκων	2 σετ με ένα κεφάλι
Διάμετρος άξονα και υλικό οριζόντιας στάθμης κυλίνδρων	Φ150mm, υλικό 40Cr
Διάγραμμα άξονα και υλικό κατακόρυφης στάθμης κυλίνδρων	Φ80Υλικό 40Cr





• Σιδερένιο

Πετούμενο πριόνι

Τα ιπτάμενα πριόνια είναι πριόνια θερμής κοπής, τα οποία συγχωνεύουν σωλήνες με υψηλή ταχύτητα θέρμανσης.Η ταχεία ικανότητα και η ακριβής επεξεργασία είναι το πλεονέκτημα αυτής της μονάδας.



Διάμετρος διατμητικού σωλήνα:Φ114-219mm

ακριβής διάμετρος: 8-12m

ακρίβεια: ± 3 mm

μέγιστος χρόνος κοπής: 7 φορές/min

μέγιστη ταχύτητα εργασίας: 50m/min

διάμετρος κοπής:Φ1100×5×Φ110mm

μέγιστη διαδρομή του ταξιδιωτικού μηχανήματος:2.8m

ισχύς ηλεκτρικού κινητήρα της κοπής:132KW

ισχύς λειτουργίας ηλεκτρικού κινητήρα:45KW



- Δεν ξέρω.Σιδερένιο πριόνι

Το ψυχρό πριόνι κοπής είναι μια αναδυόμενη τεχνολογία κοπής σε απευθείας σύνδεση στη βιομηχανία συγκολλημένων σωλήνων.η άκρη του σωλήνα είναι επίπεδη και απαλλαγμένη από σπασμούςΔεν απαιτείται δευτερεύουσα κοπή για εφαρμογές με υψηλές απαιτήσεις επεξεργασίας.

Μέγιστη γραμμική ταχύτητα: 50 m/min.

Περιοχή μήκους κοπής: 8 ~ 12meters

Ακριβότητα μήκους κοπής: ±1,5 mm (διακύμανση ταχύτητας γραμμής δεν υπερβαίνει το 2%)

Κεντρικός ελεγκτής: Siemens Simotion D435-2

Τύπος κοπής: διπλή πριονιστική λεπίδα, φρένα

Ταχύτητα παρακολούθησης: Ίδια με το εργοστάσιο σωλήνων (10-50m/min)

Τύπος χειριστήρα: AC servo



• Ρολάρι διαμετακόμισης + ράφι εκφόρτωσης

Οι τελικοί σωλήνες τρέχουν κατά μήκος του κυλίνδρου Transit και μεταφέρονται αυτόματα στο πάγκο.



Κινητήρας: 3kw x2 σετ

Διάρκεια: 24 μέτρα



• Μηχανή υδραυλικής δοκιμής

Φ114 Φ219.1mmΔιπλό.- μηχανή δοκιμής υδραυλικών σταθμών

Τεχνική παράμετρος:



1Διάστημα διαμέτρου ατσάλινου σωλήνα δοκιμής: Φ114·Φ219,1 mm

2Διάρκεια του ατσάλινου σωλήνα δοκιμής: 612 m

3Υλικό δοκιμαστικών σωλήνων από χάλυβα: απλό χάλυβα άνθρακα

4Η μέγιστη πίεση δοκιμής του χάλυβα: μέγιστη 10 MPa (100 bar)

5. Χρόνος αναμονής (προσαρμόσιμος): 3 ̇5 δευτερόλεπτα

6Αριθμός ριζών ανά δοκιμή: 2 ριζές/χρόνο

7Φόρμα σφράγισης: εξωτερική ακτινοειδής σφράγιση

8Απαιτήσεις για το σώμα του σωλήνα: ευθεία: σωλήνα ≤ 2 mm/m, άκρο σωλήνα ≤ 3 mm (μήκος άκρου του σωλήνα 1 μέτρο),

Πλήρες μήκος ≤ 20 mm· αποσίδωση των τερμάτων των σωλήνων.

10- μέσο δοκιμής πίεσης: γαλακτώμα/νερό (για να εξασφαλίζεται ότι το μέσο είναι καθαρό και απαλλαγμένο από ακαθαρσίες)

11Μέθοδος εξάντλησης: φυγοκεντρική αντλία χαμηλής πίεσης IS125-100-315

12. Σπρώξιμο ενεργού κυλίνδρου περιστροφή τραπέζι: μειωτή XWD0.55-3-47 × 2

13Μέθοδος πλήρωσης νερού χαμηλής πίεσης: φυγοκεντρική αντλία χαμηλής πίεσης IS150-125-315

14. Μέθοδος πίεσης: αντλία με έμβολο υψηλής πίεσης 3D2-SZ-75/25

15Κεντρικός κύλινδρος σε σταθερή άκρη: Φ280

16Ο κύριος κύλινδρος της κινητής άκρης: φ280

17Κινητός κινητήρας καθίσματος: XWED0.75-53-289

18Φόρμα δέσμης τάσης: Δύο δέσμες τάσης

19- Εγκατασταμένη ισχύς εξοπλισμού: 130KW

20Αποτελεσματικότητα: 1 κομμάτι/λεπτο





Διαδικασία εργασίας:

Επάνω σωλήνα → ευθυγράμμιση → μεταφορά αλυσίδας προς το κέντρο πίεσης νερού → σφίξιμο → σταθερή και κινητή κεφαλή δοκιμής άκρου επεκτείνεται για να σφραγίσει και τα δύο άκρα του χάλυβα → νερό χαμηλής πίεσης γεμίζει με νερό, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



• Μηχανές αυτοματοποιημένης παλέτισης

Αυτό το μηχάνημα χρησιμοποιείται για να συλλέξει, να στοιβάσει ατσάλινο σωλήνα σε 6 ή 4 γωνίες, και να δέσει αυτόματα.Εξάλειψη του θορύβου και των κρούσεων από τα ατσάλινα σωλήνεςΗ γραμμή συσκευασίας μας μπορεί να βελτιώσει την ποιότητα των σωλήνων σας και την αποτελεσματικότητα της παραγωγής, να μειώσει το κόστος, καθώς και να εξαλείψει τον πιθανό κίνδυνο ασφάλειας.



• Ρολάρι

Υλικό: Cr12

Σκληρότητα κυλίνδρου: HRC58-62

Βαθμός σκληρύνειας κατά σβήσιμο: ≥ 10 mm

Η ακαμψία της επιφάνειας: Ra≤0,8um



• Ζυθοποιός υψηλής συχνότητας 800 kW

Δύναμη εξόδου: Pout> 800kW

Σχεδιασμένη συχνότητα: f=100~200KHZ

1 Σχεδιασμένες παραμέτρους

Ονομαστική ισχύς: 800 kW

Δυναμικό συνεχούς ρεύματος: Pd=800kW

ιΜητριακή τάση συνεχούς ρεύματος: UdN=450V

ιΕνοποιημένο συνεχές ρεύμα: IdN=2000A

Η συνολική απόδοση: η≥85%

Δυνατότητα > 800 kW

Μετατροπέας lMOSFET: 100kW × 8

Τύπος εξόδου κυκλώματος δεξαμενής: χωρίς έξοδο μετασχηματιστή συγκόλλησης, δευτερογενής συντονισμός
