| Ονομασία προϊόντος: | Υψηλής συχνότητας συγκολλημένα ρεύματα ράβδος πάχους 1,5 έως 6,0 mm πλάτος 150 έως 360 mm | Δυνατότητα τέντωσης της πρώτης ύλης: | σb≤500 Mpa |
|---|---|---|---|
| Δάχος: | 1.56.0mm | Μέγιστη ταχύτητα παραγωγής: | 20 ̊60m/min |
| Σταθερό μήκος κοπής: | 812m | Εύρος μεγέθους σωλήνων: | Φ48-114mm |
| Εγγύηση: | Ένα χρόνο | Τύπος συγκόλλησης: | Ζυθοποιία υψηλής συχνότητας |
| λέξεις-κλειδιά: | Υψηλής συχνότητας συγκολλημένος μύλος σωλήνων | ||
| Επισημαίνω: | ενωμένος στενά μύλος σωλήνων 6mm υψηλή συχνότητα,ενωμένος στενά μύλος σωλήνων Hg υψηλή συχνότητα,ενωμένος στενά υψηλή συχνότητα κυλινδρικός μύλος 360mm |
||
Η γραμμή HG114 ERW Pipe Mill Line έχει σχεδιαστεί για την παραγωγή στρογγυλών σωλήνων (Diaφ48-114mm, πάχος 1,5-6mm).η γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους σωλήνες χάλυβα με καλή ποιότητα επεξεργασίας και υψηλής ακρίβειας συναρμολόγηση.
DΟδηγία:
● Βελτίωση της λειτουργικής απόδοσης και της απόδοσης της παραγωγής.
● Βελτίωση του περιβάλλοντος και της ασφάλειας των επιχειρήσεων.
● Βελτίωση της σταθερότητας του προϊόντος
● Βελτίωση της παραγωγικότητας των προϊόντων
● Μειώστε το κόστος των ρολών.
Σύμφωνα με την κατευθυντήρια γραμμή σχεδιασμού για τη βελτίωση του λειτουργικού χαρακτήρα και του περιβάλλοντος και του χαρακτήρα ασφάλειας και παραγωγής, μειώνοντας το κόστος του κυλίνδρου για να εξασφαλιστεί υψηλή απόδοση,Η γραμμή παραγωγής HG114 υιοθετεί το στυλ διπλής ακτίνας του σχεδιασμού.
Συμφωνούν με το πρότυπο YB189-64
(1)Υλικό: Χαμηλό άνθρακα χάλυβα και χάλυβα κατασκευής χαμηλής κράσης
(2) Μηχανικές ιδιότητες: σb≤520Mpa,σs≤340MPa
(3)Δύση λωρίδας: 150×360 mm
(4) Μέγεθος ταινίας: 1,5·6,0 mm
(5) Στρογγυλή ταινία από χάλυβα: Εσωτερική διάμετρος των κυλίνδρων:φ480·φ520mm
Εξωτερική διάμετρος των κυλινδρικών:φ1000φ1800mm
(6)Βάρος περιστροφής: ≤ 5T

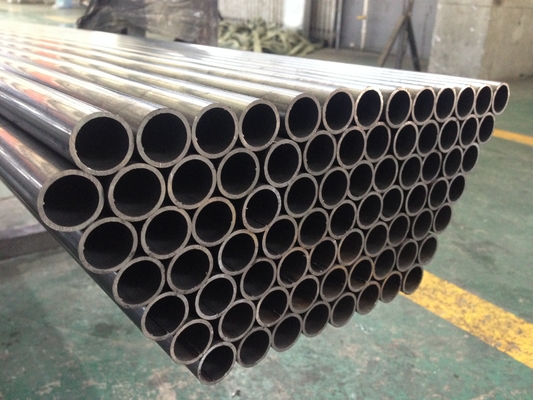

(1) Μέγεθος σωλήνα: στρογγυλό: φ48·φ114mm
(2) Δύψος τοίχου σωλήνων: 1,5·6,0 mm
(3) Σταθερό μήκος κοπής: 8μ12μ.
(4) Ακριβότητα κοπής σωλήνων: ±1,5 mm
(1) Δύναμη:
Δυναμικότητα της γραμμής περίπου 750 kW
Πηγή ισχύος 380V/50Hz/3 φάσεις
(2) Κύκλωμα ψύξης νερού:
Ρεύμα: 30T/h ̇ 40 T/h
Όγκος πισίνας: 40m3
(3) Συμπυκνωμένος αέρας
Πληροφοριακή ροή: 5m3/min
Πίεση: 5-7 kg/cm2
10 μέτρα πλάτος, 120 μέτρα μήκος, 5 μέτρα ύψος,
Το αυτοκίνητο περιστροφής χρησιμοποιείται για να κάνει το σίδηρο περιστροφή από τη θέση φόρτωσης στο uncoiler.η ένταση του ξετυλίγματος, σπρώξτε πίσω στην αρχική θέση.
Δυνατότητα φορτίου: 5,0 τόνους
Δύναμη κινητήρα: 2,2 kW
Αποσύρτης
Το άνοιγμα περιέχει δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.
| ΟΔ της σπείρας | Φ1000-1800 mm |
| Ταυτοποίηση τροχιάς | Φ480-520 mm |
| Μονάδα: | 10,5-6,0 mm |
| Διάμετρος της ταινίας | 150-360 χιλιοστά |
| Βάρος της μονογραμμής | Max5T |
| Τύπος επέκτασης | υδραυλική επέκταση |
| Διακοπή | Πνευματική οδήγηση |
Θετική και αρνητική αμφίδρομη φόρτιση. Αυτή η μονάδα χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροφοδοσίας στην μονάδα επίπεδου μετά την μονάδα αποσύνδεσης που φέρνει την τροχιά στον χώρο εργασίας.
Πίεση επεξεργασίας:7Mpa
Δύναμη ηλεκτρικού κινητήρα:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Επίπεδο ισοπέδωσης και ικανότητα πίεσης:
Το στυλ της ταχύτητας ρύθμισης:Δεν υπάρχει βαθμός της ταχύτητας ρύθμισης
Το στυλ δομής:Πίεση και μεταφορά,Πεντά ρολ επίπεδα μονάδα
Στυλ άνω και κάτω: Υδραυλικό σύστημα
Διάμετρος του επιπέδου: 150-360 mm
Δυνατότητα επιπέδου:10,5-6,0 mm
Δύναμη ηλεκτρικού κινητήρα:15KW
Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος του κεφαλιού και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί για να τροφοδοτήσει συνεχώς τον κυλίνδρο.
Διαρθρωτική μορφή: κρεβάτι συγκόλλησης με δέρμα, συσκευή τροφοδοσίας με τσιμπήματα, συσκευή διπλού κέντρωσης, σύστημα συγκόλλησης με διπλή δέρμα, σύστημα πλακών συγκόλλησης, σύστημα κίνησης πλακών συγκόλλησης κάτω κλπ.
| Διάμετρος ζώνης | 150-360 χιλιοστά |
| Δυνατότητα συγκόλλησης | 10,5-6,0 mm |
| Τύπος κοπής | Υδραυλικά |
| Τρόπος συγκόλλησης | Αυτοματοποιημένο |
| Υδραυλική πίεση | 8-10MPa |
| Κύκλος εργασίας | Μαξ. 180 δευτερόλεπτα |
Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποστήριξης (συσκευαστικό χάλυβα), χρησιμοποιείται για μετά την εξάντληση ενός ρολ από ταινίες χάλυβα, πριν από την επόμενη ταινία ρολ που έχει προετοιμαστεί από την αποσύνδεση,το χρόνο κούρεματος και συγκόλλησης για να διασφαλιστεί ότι ο οικοδεσπότης (σχηματισμός χάλυβα χάλυβα) συνεχής παραγωγή και αποθήκευση επαρκούς.
Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπου και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου:
(1) συσκευή υλικού πίεσης και μεταφοράς:Συγκεκριμένα περιλαμβάνει πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μειωμένης ταχύτητας, κύκλο πίεσης και μεταφοράς,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει το ρολόι στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει το ρολόι υλικού από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει τον ηλεκτρικό κινητήρα και την μονάδα να μεταφέρει την ταχύτητα υλικού.
(2) Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.
(3) Προϊόν αποδέσμευσης: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης, κυλίνδρους καθοδήγησης υψηλής ή χαμηλότερης θέσης.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.
(4) Προδιαγραφή:
| τρόπο εργασίας | Κύκλος αλλαγής |
| ταχύτητα μεταφοράς υλικού | Δοκιμαστικό σύστημα |
| πλεονέκτημα | Περισσότερο υλικό, χωρίς απεργία. |
| Σχήμα πιτσιρίσματος | Πνευματικό, 6Mpa |
| πάχος σπείρου από χάλυβα | 10,5-6,0 mm |
| πλάτος | 150-360 χιλιοστά |
| ισχύς ηλεκτρικού κινητήρα του πινέλα & μεταφοράς | 30 kW |
| ηλεκτροκινητήρα του πλαισίου του συσσωρευτή | 55 kW |

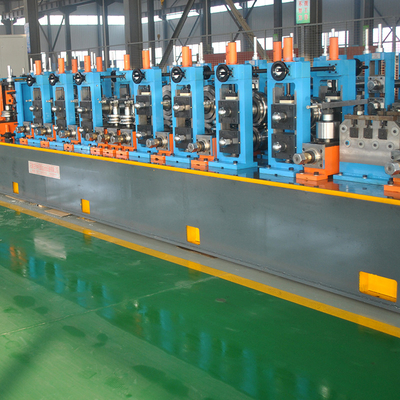

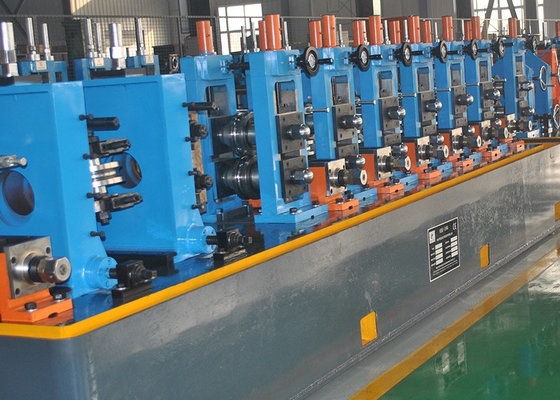

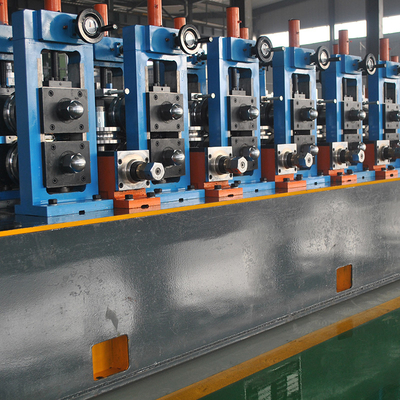

Λεπτομερείς τεχνικές παραμέτρους κάθε τμήματος:Η μονάδα σχηματισμού και μεγέθους είναι ο ζωτικής σημασίας εξοπλισμός για τη γραμμή εργοστασίου σωλήνων.που μεταφέρει κάποια ταινία χάλυβα σε αυτή τη μονάδα και αφήστε το να περάσει το πλαίσιο ρολό σε πλαίσιο σωλήνα πρώτες, και στη συνέχεια να πάρει το ηλεκτρικό υγρό μαζί στην επιφάνεια συγκόλλησης σωλήνα, έτσι ώστε να αντιμετωπίσει την θερμοκρασία του σωλήνα υψηλότερη για να ταιριάζει συγκόλληση από την συγκόλληση κυλίνδρου πίεσης, και στη συνέχεια, μετά την ψύξη,σχηματισμό μεγέθους και επίπεδη για το προϊόν τι είναι η ζήτηση σας σωλήνα
| Σχηματίζουμε υπερβολική δόση σωλήνα. | Γύρω:Φ48-114mm |
| Σχηματισμός πάχους τοιχώματος σωλήνα | 10,5-6,0 mm |
| Ταχύτητα σχηματισμού | Μέγιστο 60m/min |
| Αριθμός σταθμών σχηματισμού, οριζόντια | 7 |
| Αριθμός σταθμών σχηματισμού, κατακόρυφα | 9 |
| Στάση κυλίνδρου οδηγού | 1 |
| Στερεόστρωμα για στύση | 1 |
| Στέρεμα κυλίνδρων | 1 |
| Τεχνή συσκευή κοπής | Δύο σετ |
| Αριθμός σταθμών μεγέθους, οριζόντια | 5 |
| Αριθμός σταθμών μεγέθους, κατακόρυφα | 5 |
| Κεφαλή Τούρκων | 2 σετ με ένα κεφάλι |
| Διάμετρος άξονα και υλικό οριζόντιας στάθμης κυλίνδρων | Φ100mm, υλικό 40Cr |
| Διάγραμμα άξονα και υλικό κατακόρυφης στάθμης κυλίνδρων | Φ60mm, υλικό 40Cr |
Το πριόνι κοπής σε κρύο είναι ικανό να κόβει σωλήνες με ταχύτητες έως και 100 m/min.ρύθμιση της ταχύτητας τροφοδοσίας και περιστροφής των λεπίδωνΤο σύστημα αυτό είναι σε θέση να αυξήσει την ποιότητα της επιφάνειας κοπής, να μην προκαλέσει τρύπα στη διαδικασία εργασίας, να εξαλείψει τη μηχανική διαφάνεια, να μειώσει την επίδραση της λεπίδας πριονιστή ψυχρής κοπής,Με το πριονιστήρι, μικρές σπατάλες., μειώνει το κόστος παραγωγής. βελτιώνει τη διάρκεια ζωής του μηχανήματος.
▲ Αυτοματοποιημένοι σωλήνες πριονισμού σε απευθείας σύνδεση / εκτός σύνδεσης & υψηλή παραγωγή
▲ Μεταλλικές λεπίδες από χάλυβα υψηλής ταχύτητας ή καρβίδιο
▲ Σχεδόν κατάλληλο για διάφορα προφίλ σωλήνων
▲ Απομάκρυνση δευτερογενών διατμημάτων ή αποσίδωσης
▲ Ατσάλι άνθρακα, ατσάλι ανοξείδωτο, HSLA
▲ Μεγάλη ταχύτητα και υψηλή ακρίβεια κοπής.
▲ Εξαιρετική άκρη κοπής, χωρίς σπασμούς και εξοικονόμηση κόστους
Μέγιστη γραμμική ταχύτητα: 80m/min
Περιοχή μήκους κοπής: 8 ~ 12meters
Ακριβότητα μήκους κοπής: ±1,5 mm (διακύμανση ταχύτητας γραμμής δεν υπερβαίνει το 2%)
Κατεύθυνση τροφοδοσίας: σύμφωνα με τις απαιτήσεις του πελάτη
Τύπος κοπής: διπλή πριονιστική λεπίδα, φρένα
Λειτουργία εξοπλισμού: αυτόματο, χειροκίνητο, Έχει τη λειτουργία του κόψιμο σύντομο κανόνα
Μηχανή κίνησης: σεροκινητήρας 22 kW
Μηχανή κοπής: 22KW μεταβλητής συχνότητας
Μηχανή τροφοδοσίας: σερβοκινητήρας 5,5 kW
Περιοχή ταχύτητας περιστροφής: 260-280r/min
Τύπος συμπίεσης: υδραυλική
Κρεμάστρα:2set (άλλα σχέδια προμήθειας μεγέθους για κάθε μοντέλο, αυτοσχέδια)
Το κρεβάτι πριονιού, το πριονιστήριο, το σύστημα περιστροφικών δίσκων και το σύστημα κοπής με επεξεργασία αναψύξης.
Οι τελικοί σωλήνες τρέχουν κατά μήκος του κυλίνδρου Transit και μεταφέρονται αυτόματα στο πάγκο.
Κινητήρας: 3kw x2 σετ
Διάρκεια: 24 μέτρα
Φ48 Φ114,3 mmΔιπλό.- μηχανή δοκιμής υδραυλικών σταθμών
Τεχνική παράμετρος:
1Διάστημα διαμέτρου ατσάλινου σωλήνα δοκιμής: Φ48 Φ114,3 mm
2Διάρκεια του ατσάλινου σωλήνα δοκιμής: 812 μέτρα
3- υλικό δοκιμής ατσάλινου σωλήνα: ASIM A106/450/570, API 5L
4Ανεπάρκεια εξωτερικής διαμέτρου χάλυβα: ± 0,2%
5Μέγιστη πίεση δοκιμής χάλυβα: ≤ 10 MPa (100 bar)
6. Χρόνος αναμονής (προσαρμόσιμος): 3 ̇ 5 δευτερόλεπτα
7Αριθμός ριζών ανά δοκιμή (διπλός σταθμός): 2 ριζές
8Φόρμα σφράγισης: ακτινοειδής σφράγιση
9Δοκιμαστικό μέσο πίεσης: γαλακτώματα/νερό
10Μέθοδος πλήρωσης νερού χαμηλής πίεσης: προγεμισμένο νερό (πυροσβεστήρα χαμηλής πίεσης, σύστημα ύδρευσης κλπ.)
11Μέθοδος πίεσης: πίεση αντλίας υψηλής πίεσης
12Η εγκατεστημένη ισχύς του εξοπλισμού: ≈130KW
13Η μέγιστη παραγωγικότητα είναι 4-6 τεμάχια/min, αλλά η πίεση παροχής αέρα από τον συμπιεστή αέρα στον εξοπλισμό δεν πρέπει να είναι χαμηλότερη από 0,6Mpa.
Διαδικασία εργασίας:
Επάνω σωλήνα → ευθυγράμμιση → μεταφορά αλυσίδας προς το κέντρο πίεσης νερού → σφίξιμο → σταθερή και κινητή κεφαλή δοκιμής άκρου επεκτείνεται για να σφραγίσει και τα δύο άκρα του χάλυβα → νερό χαμηλής πίεσης γεμίζει με νερό, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
Μηχανές αυτοματοποιημένης παλέτισης
Αυτό το μηχάνημα χρησιμοποιείται για να συλλέξει, να στοιβάσει ατσάλινο σωλήνα σε 6 ή 4 γωνίες, και να δέσει αυτόματα.Εξάλειψη του θορύβου και των κρούσεων από τα ατσάλινα σωλήνεςΗ γραμμή συσκευασίας μας μπορεί να βελτιώσει την ποιότητα των σωλήνων σας και την αποδοτικότητα της παραγωγής, να μειώσει το κόστος, καθώς και να εξαλείψει τον πιθανό κίνδυνο ασφάλειας.
Υλικό: Cr12
Σκληρότητα κυλίνδρου: HRC58-62
Βαθμός σκληρύνειας κατά σβήσιμο: ≥ 10 mm
Η ακαμψία της επιφάνειας: Ra≤0,8um
Τεχνική παράμετρος συγκόλλησης 400 kW
· Ενσωματωμένη συγκόλληση GGP-400/0.3-CC:
· Ονομαστική ισχύς: 400 kW
· Κατηγορία ισχύος συνεχούς ρεύματος: :Pd=400kW
· ονομαστική τάση συνεχούς ρεύματος::UdN=450V
· Διοριζόμενο ρεύμα συνεχούς ρεύματος: IdN=890A
· Συνολική απόδοση: η≥85%
· Δύναμη εξόδου: Pout> 400kW
· Σχεδιασμένη συχνότητα: f=250~300kHz
· Μετατροπέας MOSFET: 100kW × 4
· Καλώδιο εισόδου γραμμής: 185mm2×2 pc/phase
