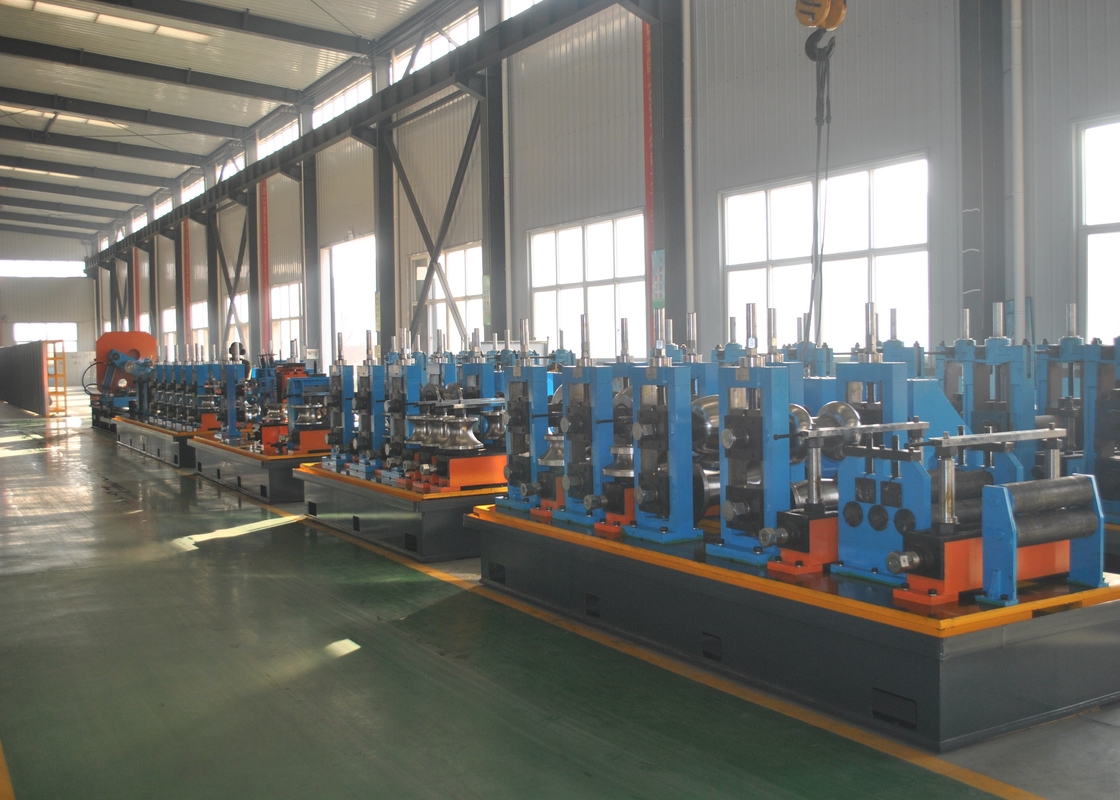

Η γραμμή HG48 ERW Pipe Mill Line έχει σχεδιαστεί για την παραγωγή συγκολλημένων σωλήνων διαμέτρου 21,3 mm και πάχους τοιχώματος 1,2 mm.η γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους σωλήνες χάλυβα με καλή ποιότητα επεξεργασίας και υψηλής ακρίβειας συναρμολόγηση.
DΟδηγία:
● Βελτίωση της λειτουργικής απόδοσης και της απόδοσης της παραγωγής.
● Βελτίωση του περιβάλλοντος και της ασφάλειας των επιχειρήσεων.
● Βελτίωση της σταθερότητας του προϊόντος
● Βελτίωση της παραγωγικότητας των προϊόντων
● Μειώστε το κόστος των ρολών.
Σύμφωνα με την κατευθυντήρια γραμμή σχεδιασμού για τη βελτίωση του λειτουργικού χαρακτήρα και του περιβάλλοντος και του χαρακτήρα ασφάλειας και παραγωγής, μειώνοντας το κόστος του κυλίνδρου για να εξασφαλιστεί υψηλή απόδοση,Η γραμμή παραγωγής HG48 υιοθετεί το στυλ διπλής ακτίνας του σχεδιασμού.
Συμφωνούν με το πρότυπο YB189-64
(1)Υλικό: Χαμηλό άνθρακα χάλυβα και χάλυβα κατασκευής χαμηλής κράσης
(2) Μηχανικές ιδιότητες: σb≤520Mpa,σs≤340MPa
(3) πλάτος της ταινίας: 66 ̇ 151 mm
(4) Μέγεθος ταινίας:1.2·3.5mm
(5) Στρογγυλή ταινία από χάλυβα:Εσωτερική διάμετρος των κυλίνδρων:φ480φ520mm
Εξωτερική διάμετρος των κυλινδρικών:φ1000φ1800mm
(6)Βάρος κυλίνδρου: ≤ 2,0 τόνων
- Βασικές προδιαγραφές προϊόντων σωλήνων συγκόλλησης:
(1)Στρογγυλή διάμετρος σωλήνα: φ21,3·φ48mm
(2) Δάχος τοίχου σωλήνων:1.2·3.5mm
(3) Σταθερό μήκος κοπής: 8-12m
(4) Ακριβότητα κοπής σωλήνων: 0·3 mm
20·100 m/min
- Ηλεκτρική ενέργεια, ύδρευση και παροχή αέρα:
(1) Δύναμη:
Όγκος ισχύος της γραμμής περίπου.500 kW
Πηγή ισχύος 380V/50Hz/3 φάσεις
(2) Κύκλωμα ψύξης νερού:
Ρύση: 30 T/h ̇ 40 T/h
Όγκος πισίνας: 40m3
(3) Συμπυκνωμένος αέρας
Ρύση: 5m3/min
Πίεση: 5·7 kg/cm2
7 μέτρα πλάτος, 100 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τις ράγες της οροφής μέχρι το έδαφος.
Το άνοιγμα περιέχει δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.
| ΟΔ της σπείρας |
Φ1000-1800 mm |
| Ταυτοποίηση τροχιάς |
Φ480-520 mm |
| Μονάδα: |
10,2-3,5 mm |
| Διάμετρος της ταινίας |
66-151 χιλιοστά |
| Βάρος της μονογραμμής |
Max2.0T |
| Τύπος επέκτασης |
υδραυλική επέκταση |
| Διακοπή |
Πνευματική οδήγηση |
- ΑΥδροματική κοπή και συγκόλληση
Χρησιμοποιείται για να κόψει το ακανόνιστο μέρος του κεφαλιού και της ουράς της ταινίας και να ευθυγραμμίσει την ουρά της ταινίας του προηγούμενου κυλίνδρου με την κεφαλή της ταινίας του επόμενου κυλίνδρου και να τις συγκολλήσει μαζί για να τροφοδοτήσει συνεχώς τον κυλίνδρο.
Διαρθρωτική μορφή: κρεβάτι συγκόλλησης με δέρμα, συσκευή τροφοδοσίας με τσιμπήματα, συσκευή διπλού κέντρωσης, σύστημα συγκόλλησης με διπλή δέρμα, σύστημα πλακών συγκόλλησης, σύστημα κίνησης πλακών συγκόλλησης κάτω κλπ.
| Διάμετρος ζώνης |
66-151 χιλιοστά |
| Δυνατότητα συγκόλλησης |
10,2-3,5 mm |
| Τύπος κοπής |
Υδραυλικά |
| Τρόπος συγκόλλησης |
Αυτοματοποιημένο |
| Υδραυλική πίεση |
8-10MPa |
| Κύκλος εργασίας |
Μαξ. 180 δευτερόλεπτα |
Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποστήριξης (συσκευαστικό χάλυβα), χρησιμοποιείται για μετά την εξάντληση ενός ρολ από ταινίες χάλυβα, πριν από την επόμενη ταινία ρολ που έχει προετοιμαστεί από την αποσύνδεση,το χρόνο κούρεματος και συγκόλλησης για να διασφαλιστεί ότι ο οικοδεσπότης (σχηματισμός χάλυβα χάλυβα) συνεχής παραγωγή και αποθήκευση επαρκούς.
Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπου και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου:
(1) συσκευή υλικού πίεσης και μεταφοράς:Συγκεκριμένα περιλαμβάνει πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μειωμένης ταχύτητας, κύκλο πίεσης και μεταφοράς,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει το ρολόι στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει το ρολόι υλικού από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει τον ηλεκτρικό κινητήρα και την μονάδα να μεταφέρει την ταχύτητα υλικού.
(2) Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.
(3) Προϊόν αποδέσμευσης: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης, κυλίνδρους καθοδήγησης υψηλής ή χαμηλότερης θέσης.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.
(4) Προδιαγραφή:
| τρόπο εργασίας |
Κύκλος αλλαγής |
| ταχύτητα μεταφοράς υλικού |
Δοκιμαστικό σύστημα |
| πλεονέκτημα |
Περισσότερο υλικό, χωρίς απεργία. |
| Σχήμα πιτσιρίσματος |
Πνευματικό, 6Mpa |
| πάχος σπείρου από χάλυβα |
10,2-3,5 mm |
| πλάτος |
66-151 χιλιοστά |
| ισχύς ηλεκτρικού κινητήρα του πινέλα & μεταφοράς |
11KW |
| ηλεκτροκινητήρα του πλαισίου του συσσωρευτή |
18.5KW |
Η μονάδα σχηματισμού και μεγέθους είναι ο ζωτικής σημασίας εξοπλισμός για τη γραμμή εργοστασίου σωλήνων.που μεταφέρει κάποια ταινία χάλυβα σε αυτή τη μονάδα και αφήστε το να περάσει το πλαίσιο ρολό σε πλαίσιο σωλήνα πρώτες, και στη συνέχεια να πάρει το ηλεκτρικό υγρό μαζί στην επιφάνεια συγκόλλησης σωλήνα, έτσι ώστε να αντιμετωπίσει την θερμοκρασία του σωλήνα υψηλότερη για να ταιριάζει συγκόλληση από την συγκόλληση κυλίνδρου πίεσης, και στη συνέχεια, μετά την ψύξη,σχηματισμό μεγέθους και επίπεδη για το προϊόν τι είναι η ζήτηση σας σωλήνα.
| Σχηματίζουμε υπερβολική δόση σωλήνα. |
Στρογγυλό:Φ21.3-48mm |
| Σχηματισμός πάχους τοιχώματος σωλήνα |
10,2-3,5 mm |
| Ταχύτητα σχηματισμού |
Μέγιστο.100m/min |
| Αριθμός σταθμών σχηματισμού, οριζόντια |
7 |
| Αριθμός σταθμών σχηματισμού, κατακόρυφα |
10 |
| Στάση κυλίνδρου οδηγού |
1 |
| Στερεόστρωμα για στύση |
1 |
| Στέρεμα κυλίνδρων |
1 |
| Τεχνή συσκευή κοπής |
Δύο σετ |
| Αριθμός σταθμών μεγέθους, οριζόντια |
5 |
| Αριθμός σταθμών μεγέθους, κατακόρυφα |
5 |
| Κεφαλή Τούρκων |
2 σετ με ένα κεφάλι |
| Διάμετρος άξονα και υλικό οριζόντιας στάθμης κυλίνδρων |
Φ70mm, υλικό 40Cr |
| Διάγραμμα άξονα και υλικό κατακόρυφης στάθμης κυλίνδρων |
Φ40mm, υλικό 40Cr |
Το πριόνι κοπής σε κρύο είναι ικανό να κόβει σωλήνες με ταχύτητες έως και 100 m/min.ρύθμιση της ταχύτητας τροφοδοσίας και περιστροφής των λεπίδωνΤο σύστημα αυτό είναι σε θέση να αυξήσει την ποιότητα της επιφάνειας κοπής, να μην προκαλέσει τρύπα στη διαδικασία εργασίας, να εξαλείψει τη μηχανική διαφάνεια, να μειώσει την επίδραση της λεπίδας πριονιστή ψυχρής κοπής,Με το πριονιστήρι, μικρές σπατάλες., μειώνει το κόστος παραγωγής. βελτιώνει τη διάρκεια ζωής του μηχανήματος.
▲ Αυτοματοποιημένοι σωλήνες πριονισμού σε απευθείας σύνδεση / εκτός σύνδεσης & υψηλή παραγωγή
▲ Μεταλλικές λεπίδες από χάλυβα υψηλής ταχύτητας ή καρβίδιο
▲ Σχεδόν κατάλληλο για διάφορα προφίλ σωλήνων
▲ Απομάκρυνση δευτερογενών διατμημάτων ή αποσίδωσης
▲ Ατσάλι άνθρακα, ατσάλι ανοξείδωτο, HSLA
▲ Μεγάλη ταχύτητα και υψηλή ακρίβεια κοπής.
▲ Εξαιρετική άκρη κοπής, χωρίς σπασμούς και εξοικονόμηση κόστους
Περιοχή μήκους κοπής: 8 ~ 12meters
Ακριβότητα μήκους κοπής: ±1,5 mm (διακύμανση ταχύτητας γραμμής δεν υπερβαίνει το 2%)
Κατεύθυνση τροφοδοσίας: σύμφωνα με τις απαιτήσεις του πελάτη
Τύπος κοπής: διπλή πριονιστική λεπίδα, φρένα
Ταχύτητα παρακολούθησης: Ίδια με το εργοστάσιο σωλήνων (20-100m/min)
Λειτουργία εξοπλισμού: αυτόματο, χειροκίνητο, Έχει τη λειτουργία του κόψιμο σύντομο κανόνα
Τύπος χειριστήρα: τοποθεσία του σερβοκυκλώματος εναλλακτικού ρεύματος
ΜΠαραμέτρους αχίνης:
α) Κινητήρας κίνησης: 18.5 kW
Β) Ατμομηχανή κοπής: 15 kW μεταβλητής συχνότητας
γ) Μηχανή τροφοδοσίας: κινητήρας εφοδιασμού 4 kW
δ) Τύπος συμπίεσης: υδραυλική
Ειδικότερα, για την κατασκευή των ελαστικών και των ελαστικών, πρέπει να χρησιμοποιούνται:
- Ρολάρι διαμετακόμισης + ράφι εκφόρτωσης
Οι τελικοί σωλήνες τρέχουν κατά μήκος του κυλίνδρου Transit και μεταφέρονται αυτόματα στο πάγκο.
Κινητήρας: 3 kW x2 σετ
Μέγεθος: 24 μέτρα
- Μηχανή υδραυλικής δοκιμής
Φ21.3 Φ48 χιλιοστάΥδραυλική μηχανή δοκιμής τεσσάρων σταθμών
Τεχνική παράμετρος:
1Διάρκεια του ατσάλινου σωλήνα δοκιμής: 812 μέτρα
2- υλικό δοκιμής σωλήνων από χάλυβα: χαμηλό και μεσαίο άνθρακα
3Μέγιστη δοκιμαστική πίεση ατσάλινου σωλήνα: 10 MPa (100 bar)
4. Χρόνος αναμονής (προσαρμόσιμος): 3 ̇ 5 δευτερόλεπτα
5Αριθμός ριζών ανά δοκιμή (τέσσερις σταθμοί): 4 ριζές
6Δοκιμαστικό μέσο πίεσης: γαλακτώματα/νερό
7- Μέθοδος πλήρωσης νερού χαμηλής πίεσης: προγεμισμένο νερό (πυρoθρεπτική αντλία χαμηλής πίεσης, δεξαμενή αποθήκευσης νερού και αξεσουάρ)
8Μέθοδος πίεσης: πίεση κυλίνδρου πίεσης
9Η εγκατεστημένη ισχύς του εξοπλισμού: ≈90KW
10- Απόδοση (πίεση διατήρησης 5S): ο μέγιστος ρυθμός παραγωγής είναι 12 τεμάχια/min (1/2′′ σωλήνα), αλλά η πίεση παροχής αέρα από τον συμπιεστή αέρα στον εξοπλισμό δεν πρέπει να είναι χαμηλότερη από 0,6Mpa.
Διαδικασία εργασίας:
Επάνω σωλήνα → ευθυγράμμιση → μεταφορά αλυσίδας προς το κέντρο πίεσης νερού → σφίξιμο → σταθερή και κινητή κεφαλή δοκιμής άκρου επεκτείνεται για να σφραγίσει και τα δύο άκρα του χάλυβα → νερό χαμηλής πίεσης γεμίζει με νερό, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Μηχανές αυτοματοποιημένης παλέτισης
Αυτό το μηχάνημα χρησιμοποιείται για να συλλέξει, να στοιβάσει ατσάλινο σωλήνα σε 6 ή 4 γωνίες, και να δέσει αυτόματα.Εξάλειψη του θορύβου και των κρούσεων από τα ατσάλινα σωλήνεςΗ γραμμή συσκευασίας μας μπορεί να βελτιώσει την ποιότητα των σωλήνων σας και την αποδοτικότητα της παραγωγής, να μειώσει το κόστος, καθώς και να εξαλείψει τον πιθανό κίνδυνο ασφάλειας.
Υλικό: Cr12
Σκληρότητα κυλίνδρου: HRC58-62
Βαθμός σκληρύνειας κατά σβήσιμο: ≥ 10 mm
Η ακαμψία της επιφάνειας: Ra≤0,8um
- Ζυθοποιός υψηλής συχνότητας 200 kW
· ονομαστική ισχύ εξόδου: 200 kW
· ονομαστική τάση συνεχούς ρεύματος: UdN=235V
Κανονικό ρεύμα συνεχούς ρεύματος: 1000A
· Εξωτερική συχνότητα: f=350~420kHz
· Συνολική απόδοση: η> 85%
· Μορφή συντονισμού: Συνθετικός συντονισμός
· Φόρμα εξόδου δεξαμενής: Δεν υπάρχει εξόδου μετασχηματιστή συγκόλλησης.
· Συντελεστής κυματισμού: < 1%
· Τρόπος συγκόλλησης: συγκόλληση με επαγωγή
· Δυνατότητα διανομής ηλεκτρικής ενέργειας: 307KVA
· Τροφοδοτική τάση: Τρι φάση 380V/50Hz,3 φάση 4 σύστημα καλωδίων
