Μεταλλουργός σωλήνων με υψηλή συχνότητα 25×25-80×80mm
Προδιαγραφές προϊόντος
| Ειδικότητα |
Αξία |
| Δυνατότητα εκτόξευσης |
1.5-4mm |
| Διάμετρος κυλίνδρου |
80-300 χιλιοστά |
| Εσωτερική διάμετρος |
508 χιλιοστά |
| Εξωτερική διάμετρος |
1800 χιλιοστά |
| Ταχύτητα |
μέγιστο 80m/min |
| Εγγύηση |
Ένα χρόνο |
| Υλικό |
HRC χαμηλών εκπομπών άνθρακα |
Περιγραφή του προϊόντος
Βασικές παραμέτρους και προδιαγραφές
Προδιαγραφές υλικού
- Συμφωνούν με το πρότυπο YB189-64
- Υλικό: Χαλαρός χάλυβας άνθρακα και χάλυβας κατασκευής χαμηλής κράσης
- Μηχανικές ιδιότητες: σb≤380Mpa, σs≤275MPa
- Διάμετρος της λωρίδας: 100-320 mm
- Δάχος ταινίας: 1,0·3,25 mm
- Ι.Δ. των κυλινδρών: Φ508mm
- Ο.Δ. των κυλινδρικών: φ1800mm
- Βάρος τροχιάς: ≤ 4T
Προδιαγραφή συγκολλημένου σωλήνα
- Διάμετρος στρογγυλού σωλήνα: Φ31.8·φ101.6mm
- Μέγεθος τετραγωνικού σωλήνα: 25x25-80x80mm
- Δάχος ταινίας: 1,0-3,25 mm
- Διάρκεια τελικού σωλήνα: 4-6m
- Ακριβότητα μήκους κοπής: ±2 mm
- Ταχύτητα σχηματισμού: 20-80m/min
Ηλεκτρική ενέργεια, νερό και παροχή αέρα
Όγκος ισχύος:Περίπου 600 kW
Πηγή ενέργειας:480V/60Hz/3 φάσεις
Συμπύκνωση ψύξης ρεύματος νερού:20 τόνους/ώρα 30 τόνους/ώρα
Όγκος πισίνας:30m3
Συμπυκνωμένη ροή αέρα:5m3/min
Πίεση:5·11 kg/cm2

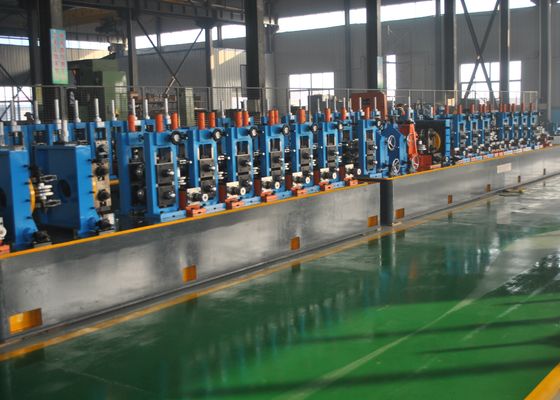

Απαιτήσεις εργαστηρίου
6 μέτρα πλάτος, 70 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τις ράγες της οροφής μέχρι το έδαφος.
Συστατικά και προδιαγραφές μηχανών
1. Κωνικός υδραυλικός ξετυλίκτης
Το uncoiler είναι της δομής των διπλών επεκτάσεων και των ανθεκτικών κροταλιών.Το κύριο σώμα είναι εξοπλισμένο με υδραυλικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.
ΟΔ της τροχιάς:φ1800 mm
Ταυτοποίηση τροχιάς:Φ508mm
Διάμετρος λωρίδας:100-320 mm
Δάχος ταινίας1.0-3.25mm
Βάρος της ταινίας:Max4.0T
Τύπος επέκτασης:υδραυλικά
Παύση:Πνευματική οδήγηση
2Αυτοματοποιημένο κούρεμα και συγκόλληση
Η συγκόλληση με κούρεμα είναι μια σημαντική μονάδα για τον εξοπλισμό γραμμής εργοστασίου σωλήνων και χρησιμοποιείται κυρίως για την κοπή της μη φυσιολογικής κεφαλής ή της δοκιμής της ταινίας χάλυβα,και στη συνέχεια, συνδέοντας την τελευταία δοκιμή ταινίας χάλυβα με την επόμενη κεφαλή ταινίας, έτσι ώστε να εξασφαλιστεί η συνέχιση της επεξεργασίας.
Διάμετρος λωρίδας:100-320 mm
Δυνατότητα ζύγισης:1.0-3.25mm
Τύπος κοπής:υδραυλική κοπή
Τρόπος συγκόλλησης:Αυτοματοποιημένο
Πνευματική πίεση:0.5MPa
Εργασιακός κύκλος:Μαξ.300 δευτερόλεπτα
3Σπειροειδής οριζόντιος συσσωρευτής
Η μηχανή αυτή χρησιμοποιείται μεταξύ της μηχανής συγκόλλησης με κούρεμα και του κεντρικού υπολογιστή (μηχανή διαμόρφωσης μεγέθους).και η επόμενη ταινία είναι προετοιμασμένη από τη συνεχή παραγωγή της κύριας μηχανής (μηχανή σχηματισμού μεγέθους) εξασφαλίζεται εντός ενός χρόνου και αποθηκεύεται επαρκής ταινία χάλυβα.
Το μηχάνημα αυτό αποτελείται κυρίως από πλαίσιο κυλίνδρων καθοδήγησης τροφοδοσίας, συσκευή τροφοδοσίας σφραγίδας, συγκρότημα σώματος κυλίνδρου, συσκευή εκφόρτισης και συσκευή ηλεκτρικού ελέγχου.
Δάχος:1.0-3.25mm
Διάμετρο:100-320 mm
Πλεονέκτημα:Υλικό αποθήκευσης περισσότερο
Ταχύτητα τροφοδοσίας:Μέγιστο 160m/min
Δύναμη κινητήρα μεταφοράς:Εναλλακτικός ρεύμα 22 kW
Δύναμη κινητήρα συσσωρευτή:Εναλλακτικός ρεύμα 37 kW
Διάμετρος αποθήκευσης:5 μέτρα

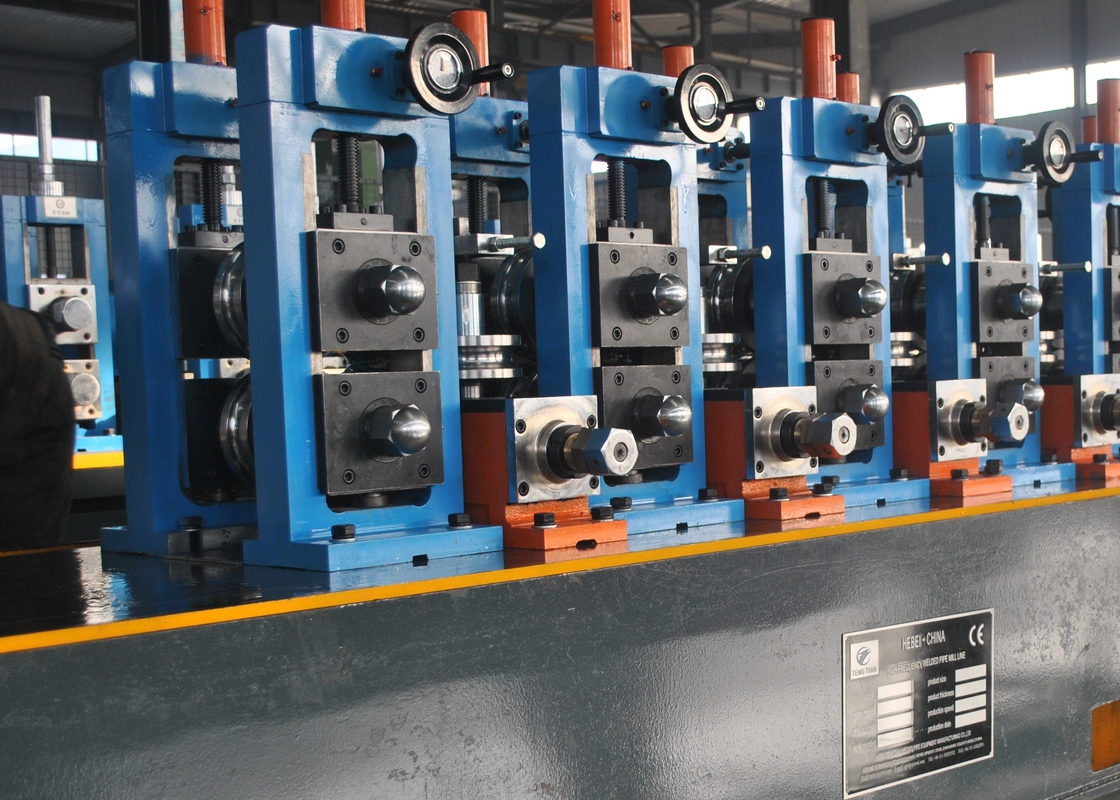

4Μηχανή σχηματισμού και μεγέθους
Συστατικό μέρος
Η ταινία από χάλυβα μπαίνει στη στήλη σχηματισμού και στη συνέχεια στο μέρος σχηματισμού σε στρογγυλό σχήμα.
Χαρακτηριστικό:Οριζόντια κυλίνδρους προς τα πάνω και προς τα κάτω ρυθμίσετε τον τρόπο, σκουλήκι εργαλείο ρυθμίσετε, και μπορεί να ρυθμίσει ξεχωριστά
Το κατώτερο άξονα του κυλίνδρου ισοπέδωσης είναι ενεργό
Σιδηροδρομική γραμμή
Ποσότητα οριζόντιας στάθμης:7
Οριζόντια διάμετρος άξονα:80 χιλιοστά
Υλικό οριζόντιου άξονα:42Crmov
Ταχύτητα σχηματισμού:20-60m/min
Κινητήρας:DC 110Kw
Υλικό σταθμού ισοπέδωσης:Ζύγιση πλακών από χάλυβα
Ποσότητα κατακόρυφου σταθμού:7
Βιότοπη διάμετρος άξονα:50 χιλιοστά
Υλικό κάθετου άξονα:40Cr
Οδηγός συγκόλλησης και στήριγμα ρολ συμπίεσης
Ο ρόλος συμπίεσης είναι η συμπίεση της άκρης του σωλήνα που έχει θερμανθεί σε θερμοκρασία συγκόλλησης, με συμπίεση κυλίνδρων που δίνουν μια ορισμένη πίεση για να επιτευχθεί ο σκοπός της συγκόλλησης.Χρησιμοποιείται για να αποσυναρμολογηθεί το έλγος και να αφαιρεθεί η εξωτερική βούρτσα.
Μαχαίρι απορριμμάτων:2 σετ
Αριθμός άξονα στύσης κυλίνδρων:2
Διάμετρος άξονα κυλίνδρου συμπίεσης:55 χιλιοστά
Υλικό άξονα κυλίνδρου συμπίεσης:40Cr
Μονάδα ψύξης με νερό
Υλικό: συγκόλληση πλακών από χάλυβα
Μέγεθος τμήματος
Το στρογγυλό σωλήνα μετά το μέγεθος μέρος στην απαιτούν διάμετρο και σχήμα
Ποσότητα οριζόντιας στάθμης:5
Οριζόντια διάμετρος άξονα:80 χιλιοστά
Υλικό οριζόντιου άξονα:42Crmov
Κινητήρας:DC 132Kw
Υλικό σταθμού ισοπέδωσης:Ζύγιση πλακών από χάλυβα
Ποσότητα κατακόρυφου σταθμού:5
Βιότοπη διάμετρος άξονα:50 χιλιοστά
Υλικό κάθετου άξονα:40Cr
Κεφαλή γαλοπούλας:2 σετ
Κουτί μετατροπής
Ποσότητα κιβωτίου ταχυτήτων:12
Υλικό σώματος κιβωτίου ταχυτήτων:Ζύγιση πλακών από χάλυβα
Υλικό εργαλείου:20CrMnTi
Δυσκαρδία του κιβωτίου:HRC 58-62
Υλικό άξονα γρανάζιας:40 Cr
Σκληρότητα άξονα γρανάζων:HRC40-45
Ποσότητα κουτιού μειωτή:2
5Ψυχρό Περιό.
Το ψυχρό πριόνι χρησιμοποιείται για να κόψει με ακρίβεια όλα τα είδη του σωλήνα πλαίσιο αυτόματα.Αυτή η μονάδα έχει το καλό πλεονέκτημα ακριβής διάστασης, και η μηχανή μεταφοράς καλύτερο πλεονέκτημα, έτσι ώστε η ταχεία ικανότητα και ακριβής επεξεργασία, χωρίς Burr είναι αυτό το πλεονέκτημα μονάδα.
Μέγεθος σωλήνα:Στρογγυλό σωλήνα: φ31.8-φ101.6mm πάχος:1.0-3.25mm Τετράγωνος σωλήνας: 25x25-80x80mm πάχος:10,0-3,0 mm
Υλικό:- Τι είναι;
Ταχύτητα:Μέγιστο 60m/min
Διάστημα κοπής:6-8 μέτρα
Ακριβότητα:±3 mm
Μηχανή κίνησης:15kW κινητήρας JAPAN YASKAWA
Μηχανή κοπής:15 kW κινητήρας μεταβλητής συχνότητας
Μηχανή τροφοδοσίας:4.4kw κινητήρας JAPAN YASKAWA
6. 300kw Υψηλής συχνότητας συγκολλητής
Παράμετροι σχεδιασμού
Ονομαστική ισχύς εξόδου:300KW
Διορισμένη τάση συνεχούς ρεύματοςUdN=450V
Διορισμένο ρεύμα συνεχούς ρεύματος:500A
Εξωτερική συχνότητα:f=300~350kHz
Συνολική απόδοση:η > 85%
Φόρμα εξόδου δεξαμενής:Δεν υπάρχει έξοδος μετασχηματιστή συγκόλλησης.
Συντελεστής κύματος:< 1%
Τρόπος συγκόλλησης:Συμμετοχή στην κατασκευή ηλεκτρικής ενέργειας
Δυνατότητα διανομής ενέργειας:461KVA
Η τάση εισόδου:Σύστημα καλωδίων 380V/50Hz,3 φάσης 4
Διορισμένο ρεύμα εισόδου:Ι=1500Α
Σύστημα ψύξης (σύστημα ψύξης αέρα-νερού)
Θέρμανση νερού εξόδου:≤ 41°C,περίοδος θερμοκρασίας:4°C
ροή νερού ψύξης:15m3/h
Πίεση νερού λειτουργίας:0.35Mpa
Απαιτήσεις ποιότητας νερού:Αποσταγμένο νερό
7. Πίνακας διανομής
1Οι ολοκληρωμένοι σωλήνες διανύονται κατά μήκος του πίνακα κυλίνδρων και μεταφέρονται αυτόματα στο πάγκο.Η απλή συσκευασία περιέχει δοχείο και εξοπλισμό ευθυγράμμισης με πνευματική κίνηση. 3.Μοντέρ του πάγκου κυλίνδρων: 3KW
8. Ρολάρι
Υλικό κυλίνδρου σχηματισμού:Cr12
Υλικό ρολ συγκόλλησης:H13
Σκληρότητα θερμικής επεξεργασίας:HRc58~62
