Υψηλής συχνότητας συγκολλημένο φρεατίνο σωλήνων 1,5 - 4,0 χιλιοστά σε πάχος στρογγυλό 33,78 ∼ 60,3 χιλιοστά

Ι. Κύρια παράμετρα και προδιαγραφές

• Υλικό Προδιαγραφές:

Συμφωνούν με το πρότυπο YB189-64

• Υλικό: Χαλαρός χάλυβας άνθρακα και χάλυβας κατασκευής χαμηλής κράσης
• Μηχανικές ιδιότητες: σ_β≤ 520Mpa,σ_σ≤340MPa
• Διάμετρος λωρίδας: 100-190 mm
• Δάχος ταινίας:10,5-4,0 mm
• Εσωτερική διάμετρος των κυλινδρικών:φ480·φ510mm
• Εξωτερική διάμετρος των κυλινδρικών:φ1000·φ1600mm
• Βάρος της τροχιάς: ≤ 4 τόνους
• Μέγεθος σωλήνα:φ33.7-φ60.3mm
• Δάψος σωλήνων:10,5-4,0 mm
• Σταθερό μήκος κοπής: 46 μέτρα
• Ακριβότητα κοπής σωλήνων: 0·3 mm
• Ταχύτητα σχηματισμού: 70m/min
• Ηλεκτρική ενέργεια, νερό και παροχή αέρα

Εργαστήριο: 8 μέτρα πλάτος, 100 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τις ράγες της οροφής μέχρι το έδαφος.

ΙΙ.Εφοδιασμός τροχιάς →Κατακόμωση και συγκόλληση →Συσσωρευτής →Σχηματισμός, συγκόλληση HF, απομόνωση, ψύξη, μεγέθυνση, ευθυγράμμιση →STD

ΙΙΙ.Κάθε παράμετρος μηχανής

1,Εναστρογγυλοειδή

Το ξετυλίκτημαΗ δομή του είναι διπλής επέκτασης και ανθεκτικών κηλίδων και αποτελείται από δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.

2,SΑκούστε και συγκολλητήΑυτό το μηχάνημα χρησιμοποιείται για να κόψει τα ακανόνιστα άκρα των ταινιών και στη συνέχεια να συνδέσει τις ταινίες με συγκόλληση.

1. ΣΜονάδα συσσωρευτή πύρας

Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.

(1) συσκευή υλικού πίεσης και μεταφοράς: περιλαμβάνει κυρίως πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μείωσης της ταχύτητας, πίεση και μεταφορά ρολ,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει υλικό κυλήσει από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει υλικό ταχύτητα.

(2) Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.

(3) Συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, κυλίνδρους καθοδήγησης υψηλής ή χαμηλότερης θέσης.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

(4) Τεχνικές παραμέτρους:

στυλ εργασίας: κύκλος αλλαγής

πλεονέκτημα:πολύ περισσότερο υλικό αποθήκευσης, χωρίς να χτυπάται η επιφάνεια του χάλυβα.

πάχος σπείρου από χάλυβα:4 mm

πλάτος:100-190 mm

ημέρα αποθήκευσης:5.0m

ταχύτητα κίνησης υλικού μεταφοράς:Vmax=240m/min

Φόρμα τσιμπήματος:πνευματική 6Mpa

ισχύς ηλεκτρικού κινητήρα του πινέλα και της συσκευής μεταφοράς:18.5KW

ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή:37KW

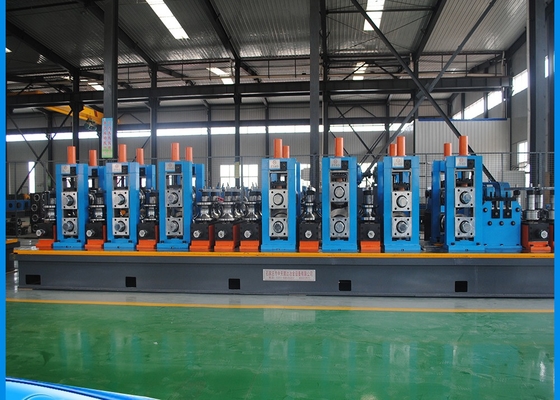

4.Σιδηροτροφείο σχηματισμού και μεγέθους

Το σχηματισμό και το μέγεθος του εργοστασίου υιοθετεί την αρχή σχηματισμού τύπου κυλίνδρου και την συγκόλληση επαγωγής υψηλής συχνότητας.Η ταινία τροφοδοτείται σε μηχανή σχηματισμού από τη συσκευή τροφοδοσίας στο μύλο και το σχηματισμό ρόλο περιστρέφονται συνεχώς και πιέσετε τη ταινία στο απαιτούμενο σχήμαΕξαιτίας του δέρματος και του συγγενικού αποτελέσματος, το ρεύμα υψηλής συχνότητας συγκεντρώνεται στη συγκόλληση συγκόλλησης η οποία θερμαίνεται γρήγορα και φτάνει στην θερμοκρασία συγκόλλησης.Η ραφή του σωλήνα συγκολλείται υπό την πίεση των κυλίνδρων συμπίεσηςΟ τελικός συγκολλημένος σωλήνας με το απαιτούμενο μέγεθος μπορεί να ληφθεί μετά την ψύξη, το μέγεθος και την αρχική ευθεία.

5.Ψυχρό πριόνι

6. 300kw στερεό H.F. συγκολλητής

Σχεδιασμένες παραμέτρους

Ονομαστική ισχύς: 300 kW Ονομαστική ισχύς συνεχούς ρεύματος: Pd=360kW

Διορισμένη τάση συνεχούς ρεύματος: UdN=450V Διορισμένο ρεύμα συνεχούς ρεύματος: IdN=800A

Συνολική απόδοση: η≥85% ισχύς εξόδου: Pout>300kW

Σχεδιασμένη συχνότητα: f=300~350kHz μετατροπέας MOSFET: 120kW×3

Τρόπος εξόδου κυκλώματος δεξαμενής: χωρίς έξοδο μετασχηματιστή συγκόλλησης, δευτερογενής συντονισμός

7. Τραπέζι, πάγκος και συσκευαστή

Οι τελικοί σωλήνες τρέχουν κατά μήκος του Roll Table και μεταφέρονται αυτόματα στο Bench.

Η απλή συσκευασία περιέχει δοχείο και ατμοσφαιρική ευθυγράμμιση

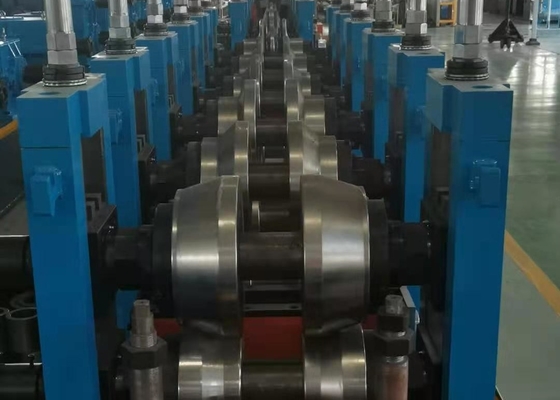

8.Ρολάρι:

Το υλικό:Cr12

Το υλικό Cr12 έχει το πλεονέκτημα να αντιστέκεται στην φθορά, και οι πελάτες μπορούν να το επιλέξουν μόνοι τους.

Η τιμή του κυλίνδρου καθορίζεται από το βάρος του, μπορούμε να υπολογίσουμε τη συνολική τιμή των κυλίνδρων σύμφωνα με τις προδιαγραφές του συγκολλημένου σωλήνα από τους πελάτες.
