Υψηλής συχνότητας συγκολλημένο εργοστάσιο σωλήνων 1.0mm-3.25mm πάχος τοίχου χάλυβα 21.3mm-33.7mm

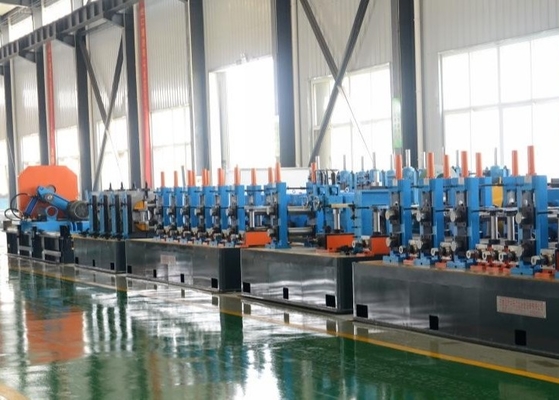

Η γραμμή παραγωγής σωλήνων υψηλής συχνότητας HG60 χρησιμοποιείται για την κατασκευή σωλήνων από χάλυβα φυτέματος Φ21.3mm-Φ33.7mm με πάχος τοιχώματος 1,0mm-3.25mm, μπορούν να παράγουν σωλήνα με προφίλ του ίδιου μεγέθους.Αφού απορροφήσουμε την προηγμένη τεχνολογία κατασκευής σωλήνων από το εξωτερικό και το εγχώριο, η καινοτόμα σχεδιασμένη γραμμή παραγωγής μας και κάθε μονάδα της γραμμής παραγωγής δεν είναι μόνο οικονομική αλλά και πρακτική.

ΙΙ.Βασικό Όροι:

2.1Σιδηρουργικοί σωλήνες Προδιαγραφή

2.11 Στρογγυλός σωλήνας: φ21,3·φ33,7 mm Δάχος: 1,0 - 3,25 mm

2.2Τρίχωμα χάλυβα

2.2.1 πλάτος της ταινίας από χάλυβα: 65-110 mm

2.2.2 Δυνατότητα της ταινίας χάλυβα: 1,0 mm-3,25 mm

2.2.3 Χαμηλού άνθρακα χάλυβα και χαμηλού κράματος χάλυβα: δb≤500Mpa σs≤235MPa

2.2.4 Στρογγυλή ταινία από χάλυβα: Εσωτερική διάμετρος: Φ550-610 mm (ο αγοραστής επιβεβαιώνει τελικά)

2.2.5 Εξωτερική διάμετρος: 1000 mm-1800 mm (ο αγοραστής επιβεβαιώνει τελικά)

2.2.6 Μάζα ταινίας από χάλυβα: μέγιστο 3,5 τόνους

2.3 Ηλεκτρική εγκατεστημένη ισχύς: περίπου 400KW Ηλεκτρική παροχή: 380V, 50Hz (σύμφωνα με την τοπική αρχή)

2.4Σχηματισμός ταχύτητα:Μαξ. 90m/min

        Σημείωση: Η μέγιστη διάμετρος και το μέγιστο πάχος δεν αντιστοιχούν με τη μέγιστη ταχύτητα

2.5 Μέγεθος ολόκληρης της γραμμής: Περίπου 60x6m

ΙΙΙ.Η τεχνική ροή της παραγωγής γραμμή

Κάντε κύλιση προς τα πάνω → Ανοίξτε → Κόψτε το κεφάλι, tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

ΙΒ.Σύνθεση εξοπλισμού και κύριες παραμέτρους μονάδα:

• Υδραυλικές μονοκόνοι Εναστρογγυλοειδή

Ο εξοπλισμός αυτός διαθέτει ενιαία υδραυλική σφραγίδα.Στη συνέχεια, πιέστε κυλίνδρους του άκρου ανοίκτη κινείται προς τα κάτω για να σφίξει ατσάλινο σπείρωμαΟ κώνος εκστρατείας περιστρέφεται, το άνοιγμα του άκρου του peeler κυματίζεται προς τα πάνω και κοντά στο σπείρωμα.

Εσωτερική διάμετρος της ταινίας χάλυβα:Φ 550-610mm

Εξωτερική διάμετρος της ταινίας χάλυβα:Φ max=1800mm πλάτος ταινίας χάλυβα: 65-110mm

Δυνατότητα εκμετάλλευσης

Μέγιστο βάρος της ταινίας χάλυβα: 3,5 τόνους

2.Σκοπή & Ζυθοποιός

Λειτουργία:

Χρησιμοποιείται για την παράλληλη κοπή της ουράς της ταινίας χάλυβα, η οποία μόλις μπήκε στον συσσωρευτή, και της κεφαλής της ταινίας που βγαίνει από το ξετυλίγμα, και στη συνέχεια τις συγκόλληση μαζί.

Δομή: Υδραυλική κούρεμα και χειροκίνητη συγκόλληση πλάτος ταινίας χάλυβα: 65-110 mm πάχος ταινίας χάλυβα: 1,0 mm-3,25 mm

3.Οριζόντια σπείρα συσσωρευτής

Ο σπειροειδής συσσωρευτής χρησιμοποιείται για την παραλαβή της ταινίας χάλυβα διακοπτικά από το uncoiler και ταυτόχρονα παρέχει τη ταινία χάλυβα στη μονάδα σχηματισμού συνεχώς.Η ικανότητα κράτησης μπορεί να ελεγχθεί από το παράλληλο σπειροειδήΗ διαφορά περιφέρειας του εξωτερικού και του εσωτερικού παράλληλου πολλαπλασιασμένη με τον αριθμό των παράλληλων είναι η ικανότητα κράτησης.Υπάρχουν καθοδήγηση ρολό υποστηρίζοντας στέψη και περιοχή στρεβλώσεων μπροστά από σπειροειδή συσσωρευτήΗ στήριξη του κυλίνδρου καθοδήγησης αποτελείται από πλαίσιο μεταφοράς και κράτημα και δύο κυλίνδρους ανάληψης οχήματος,Οι κυλίνδροι ανάληψης οχήματος μπορούν να μετατρέψουν το στρώμα χάλυβα από οριζόντια σε κατακόρυφη κατάστασηΟ τροχός ανάληψης του οχήματος οδηγείται από ηλεκτρική μηχανή, η οποία και η μονάδα κίνησης του συσσωρευτή ελέγχονται από το τραπέζι χειρισμού.

πλάτος χάλυβα: 65-110 mm

Δυνατότητα εκμετάλλευσης

Διάστημα αποθήκευσης: 400-1000 mm

Μέγιστη ταχύτητα εξόδου: ίδια με την ταχύτητα ολόκληρης της γραμμής.

4.Σιδηροτροφείο σχηματισμού και μεγέθους

Σχηματισμός Τμήμα:

Οριζόντιες στάθμες κυλίνδρων: 7 κάθετες στάθμες κυλίνδρων: 9

Τμήμα συγκόλλησης:

Στάβλος καθοδήγησης; Στάβλος συσφίγματος; Στάβλος ξυρίσματος συγκόλλησης; Στάβλος άλεσης; Ψύξη με νερό

Τμήμα μεγέθους:

Κύρια δομή και απόδοση εξοπλισμού

Συσκευή τροφοδοσίας

Κυρίως στο άνω και κάτω όριο της ταινίας χάλυβα, εύκολο για την ταινία έξω από τον βρόχο ομαλά στο μηχανισμό σχηματισμού, να αποτρέψει την ταινία bobbing πάνω και κάτω.

Αποτελείται από ένα ζευγάρι κυλίνδρων και αριστερό και δεξί στήριγμα, το υλικό του κυλίνδρου είναι Gr15, υψηλής συχνότητας διαδικασία ψύξης.Σκληρότητα ψύξης HRC58-62,το αριστερό και το δεξί στήριγμα είναι η δομή συγκόλλησης χαλυβουργικών πλακών

Πέντε ρολ Παθητικό εξομάλυνση μηχανή

Κυρίως για να ισοπεδώσει από την ταινία χάλυβα, για την ταινία στο μηχάνημα ομαλά, να αποτρέψει την ταινία bobbing πάνω και κάτω

Χρησιμοποιώντας την άνω 2 κάτω 3 δομή τύπου πέντε κυλίνδρων, οι δύο άνω κυλίνδροι μπορούν να ρυθμίζονται μόνοι τους, αντιστοίχως για τον έλεγχο του διαχωρισμού του άνω και του κατώτερου κυλίνδρου, εξασφαλίζοντας αποτέλεσμα ισοπέδωσης,υλικό κυλίνδρου ισοπέδωσης Gr15, υψηλής συχνότητας σβήσιμο, σκληρότητα σβήσιμο HRC58-62

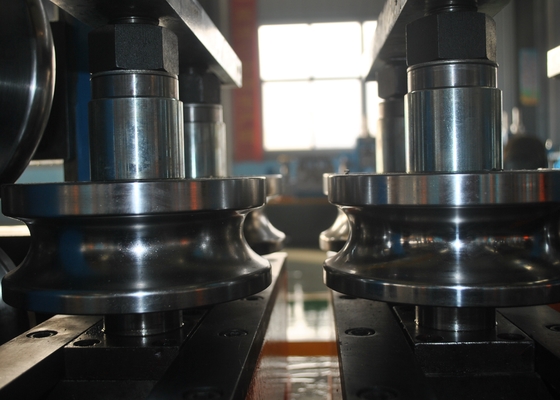

Οριζόντια στήριξη κυλίνδρων

Οριζόντιο πλαίσιο κυλίνδρων είναι τα βασικά συστατικά του σχηματισμού και το μέγεθος εργοστάσιο,με την ταινία στο σωληνάριο και η εγγύηση της ακρίβειας μεγέθους του χάλυβα σωλήνα γίνεται από αυτό

Οριζόντια στάθμη κυλίνδρων με δομή γκαράζ, αλλαγή κυλίνδρων από την πλευρά

Διάμετρος οριζόντιου κυλίνδρου είναι Φ65mm. υλικό 40Cr. υψηλής συχνότητας σβήσιμο.Σημερινή στήριξη κυλίνδρων

Σημείο κάθετου κυλίνδρου είναι τα βασικά συστατικά του σχηματισμού και το μέγεθος του εργοστασίου, η κύρια βοήθεια οριζόντια διαμόρφωση κυλίνδρου, να αποτρέψει την ανάκαμψη ταινίας, να απορροφήσει μέρος της άκρης της αναμονής τεντώματος

Η κατακόρυφη στάθμη κυλίνδρων υιοθετεί λειτουργία ρύθμισης με μία βίδα, στην αλλαγή ρολ

Διάμετρος κυλίνδρου είναι Φ40mm, υλικό είναι 40Cr, υψηλής συχνότητας σβήσιμο.

Επεξεργασία προετοιμασίας μετά την ακατέργαστη στροφή και στη συνέχεια για την ολοκλήρωση της στροφής, μετά την ολοκλήρωση της στροφής υψηλής συχνότητας σβήσιμο, σκληρότητα σβήσιμο HRC45-55, άλεση μετά την υψηλή συχνότητα σβήσιμο,η τραχύτητα της επιφάνειας είναι μικρότερη από 0.8, ο ομοαξικός βαθμός είναι μικρότερος από 0.02, η εκροή του προσώπου είναι μικρότερη από 0.02

Στάβλος οδηγού συγκόλλησης

Η στάθμη καθοδήγησης συγκόλλησης είναι κυρίως η ρύθμιση του μεγέθους της γωνίας ανοίγματος και της κατεύθυνσης της συγκόλλησης, η συγκόλληση με ακρίβεια στον ρόλο εκτόξευσης, για να εξασφαλιστεί η ποιότητα της συγκόλλησης,καθοδήγηση τροχόπλασμα μπορεί να είναι συν ή μείον 20 μοίρες κατά μήκος της περιστροφής άξονα του σωλήνα, ρυθμίστε επάνω και κάτω, και γύρω.

Στερεόστρωμα για στύση

Το Squeeze Roll Stand είναι κυρίως για την υψηλής συχνότητας θέρμανση σωλήνα εκτόξευση billet σε συγκολλημένο σωλήνα, είναι ένα σημαντικό μέρος της εγγύησης της ποιότητας συγκόλλησης,η δομή του πλαισίου κυλίνδρου εξώθησης είναι η ίδια με την κατακόρυφη κυλίνδα

Διάμετρος σφραγίσματος κυλίνδρου είναι Φ45mm. υλικό είναι 40Cr. υψηλής συχνότητας σβήσιμο.

Επεξεργασία προετοιμασίας μετά την ακατέργαστη στροφή και μετά την ολοκλήρωση της στροφής, μετά την ολοκλήρωση της στροφής, επεξεργασία υψηλής συχνότητας σβήσματος, άλεση μετά την υψηλή συχνότητα σβήσματος

Απομάκρυνση εξωτερικού Burr Συσκευή

Χρησιμοποιείται για να ξεριζώσει τη συγκόλληση και να αφαιρέσει την εξωτερική βλάβη.Οι ξυραστές μπορούν να ρυθμιστούν και να έχουν τη λειτουργία γρήγορου ανύψωσης με κάμεραΥπάρχουν δύο τροχονόμοι υποστήριξης κάτω από το στήριγμα του μαχαιριού, προκειμένου να αντέξουν την υπερχρέωση της ξύρισής.

Ψύξη με νερό

Χρησιμοποιείται για την ψύξη της περιοχής συγκόλλησης για να διασφαλιστεί ότι ο χάλυβα σωλήνας να ευθεία με ακρίβεια.

Ηλεκτρονική συσκευή ευθείας

Ένα άλλο όνομα είναι το κεφάλι των Τούρκων και αναφέρεται στο τελευταίο μέρος του μπουλόνου, χρησιμοποιείται για να ευθυγραμμίσει το σωλήνα χοντρό.Αποτελείται από δύο σετ των τεσσάρων κυλίνδρων ευθείας και το κεφάλι μπορεί να περιστραφεί και να ρυθμιστεί για δεξιά και αριστεράΧρησιμοποιεί τρεις σημεία για να κατευθύνει σωλήνα χάλυβα.
