Υψηλής συχνότητας συγκολλημένο εργοστάσιο σωλήνων Hg 160x160x8 mm Υψηλής συχνότητας συγκολλημένο εργοστάσιο σωλήνων ISO9001

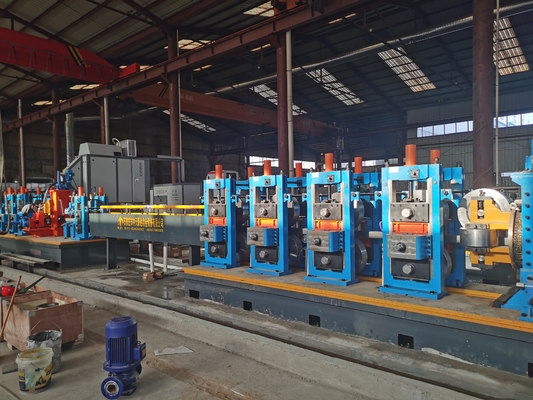

HG 160X160X8Αυτόματη γραμμή σωληνώσεων

σολγενική εισαγωγή:

Αυτό το μηχάνημα είναι η εταιρεία μας προκειμένου να ανταποκριθεί στις απαιτήσεις της διεθνούς αγοράς, σύμφωνα με τη μονάδα σειράς LW της εταιρείας μας σε συνδυασμό με την τεχνολογία διαμόρφωσης FF, ανέπτυξε την αυτόματη τετράγωνη και ορθογώνια γραμμή μύλου σωλήνων.

Η ψυχρή διαδικασία προ-κάμψης πολλαπλών σημείων υιοθετείται για να κάνει την παραμόρφωση μαλακή, η τάση παραμόρφωσης να μην συγκεντρώνεται και να βελτιώνεται η αντοχή του χαλύβδινου σωλήνα. Η διαδικασία χύτευσης υιοθετεί ένα συνδυασμένο σχέδιο καλουπιών και ένα σύνολο καλουπιών μπορεί να παράγει ορθογώνιους χαλύβδινους σωλήνες οποιασδήποτε προδιαγραφής εντός του καθορισμένου εύρους. Τα ρολά μοιράζονται πλήρως, τα ρολά μπορούν να αποθηκευτούν κατά 90%, ο χρόνος αλλαγής ρολού μπορεί να μειωθεί κατά 90%, και η παραγωγική ικανότητα μπορεί να αυξηθεί κατά 80%, γεγονός που μπορεί να ικανοποιήσει τον τρόπο παραγωγής πολλαπλών ποικιλιών και μικρών παρτίδων.

Ⅰ,Τα κύρια χαρακτηριστικά τουεξοπλισμός:

Σε πολύ σύντομο χρονικό διάστημα για να ολοκληρώσετε τη ρύθμιση του κυλίνδρου, μειώστε ακραία τον χρόνο αλλαγής κυλίνδρων κατά την αντικατάσταση των προϊόντων, βελτιώνοντας έτσι την απόδοση και μειώνοντας το παραγωγικό κόστος.

• Λόγω του ότι ο εξοπλισμός υιοθετεί ένα σετ συνδυασμένου καλουπιού, που παράγει τις διαφορετικές προδιαγραφές του σωλήνα, χρειάζεται μόνο προσαρμογή, δεν χρειάζεται αλλαγή, το ποσοστό εξοικονόμησης κυλίνδρων σε πάνω από 90%, μειώνοντας έτσι το κόστος του κυλίνδρου.
• Λόγω του εξοπλισμού υιοθετεί την αυτόματη ρύθμιση του κινητήρα, μειώνοντας έτσι τον αριθμό των εργαζομένων, μειώνοντας το κόστος εργασίας, μείωσε την ένταση εργασίας των εργαζομένων, βελτίωσε το εργασιακό περιβάλλον των εργαζομένων.
• Η λειτουργία του εξοπλισμού είναι απλή, απλά πρέπει να γνωρίζετε το μέγεθος και το πάχος του τοιχώματος των σωλήνων στην παραγωγή, στη συνέχεια να το εισάγετε στη διεπαφή, θα πραγματοποιήσει αυτόματη προσαρμογή, επομένως χαμηλότερα επίπεδα των τεχνικών απαιτήσεων του προσωπικού εντοπισμού σφαλμάτων.
• Με αυτόματη ρύθμιση, μειωμένη είσοδος εργαλείων και ζημιά στον εξοπλισμό κατά την αλλαγή του ρολού, βελτίωση της διάρκειας ζωής του εξοπλισμού.
• Λόγω της δομής του σύνθετου ρολού, η σημειακή επαφή μεταξύ του ρολού και της λωρίδας αντί της αρχικής επαφής γραμμής, μειώνει τη φθορά του ρολού και βελτιώνει τη διάρκεια ζωής του ρολού.

Μπορεί να παράγει ορισμένες προδιαγραφές ανοίγματος χάλυβα ψυχρής κάμψης, όπως χάλυβας τμήματος U, C κ.λπ., το πλάτος και το ύψος του προϊόντος μπορούν να ρυθμιστούν απεριόριστα.

2Βασική προϋπόθεση:

• Πεύρος ipe:

4σελδιαδικασία εισαγωγής:

Πηνίο φόρτωσης→ απελευθέρωση→ ευθεία κεφαλή→ ισοπέδωση τσιμπήματος→ διάτμηση και συγκόλληση→ συσσωρευτής→ Ⅱ ισοπέδωση→ διαμόρφωση, συγκόλληση, ψύξη, διαστασιολόγηση→ κοπή→ κύλινδρο μεταφοράς→ συσκευασία→ απόθεμα

• Παράμετρα κάθε μηχανής:
  • Πηνίο φόρτωσης: Συμπεριλαμβανομένου αυτοκινήτου φόρτωσης, ξεκουμπώματος, ευθύγραμμης κεφαλής, ισοπέδωσης με τσιμπήματα

5.1.1 Φόρτωση αυτοκινήτου

5.1.2 uncoiler

5.1.3 μηχανή ευθείας κεφαλής:

5.1.4 ισοπέδωση τσιμπήματος:

5.2 διάτμηση και συγκόλληση:

5.3 Συσσωρευτής:

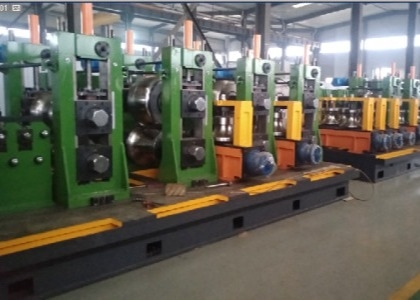

5.4 Μορφοποίηση και διαστασιολόγηση:

5.4.1 Λειτουργία: Χρησιμοποιώντας τη διαδικασία της άμεσης τετράγωνης προκάμψης πολλαπλών σημείων, μια συγκεκριμένη προδιαγραφή χάλυβα μακριών λωρίδων τυλίγεται συνεχώς σε ένα σωλήνα και συγκολλάται σε ένα σωλήνα. Η μέθοδος θέρμανσης είναι η επαγωγική συγκόλληση υψηλής συχνότητας.

5.4.2 Περιγραφή διαδικασίας: Η χαλύβδινη λωρίδα ορισμένων προδιαγραφών τροφοδοτείται στο μηχάνημα και ο χάλυβας λωρίδας τυλίγεται σε ένα ακατέργαστο σωλήνα μέσω του κυλίνδρου διαμόρφωσης και στη συνέχεια χρησιμοποιούνται το εφέ δέρματος και το φαινόμενο εγγύτητας του ρεύματος υψηλής συχνότητας για να συγκεντρωθεί το ρεύμα πολύ στην άκρη του σωλήνα γωνίας συρροής, έτσι ώστε η άκρη του σωλήνα να θερμαίνεται γρήγορα. Η θερμοκρασία συγκόλλησης επιτυγχάνεται και η συγκόλληση ολοκληρώνεται υπό τη δύναμη συμπίεσης του κυλίνδρου συμπίεσης και στη συνέχεια ψύχεται, διαστασιολογείται και ισιώνεται χονδροειδώς για να γίνουν οι απαιτούμενες προδιαγραφές του χαλύβδινου σωλήνα.

5.4.3 Σύνθεση: Εξάρτημα τροφοδοσίας, παθητική ισοπέδωση πέντε κυλίνδρων, εξάρτημα διαμόρφωσης, τμήμα συγκόλλησης, τμήμα ψύξης, τμήμα διαστασιολόγησης, τμήμα ανώμαλου ισιώματος, μειωτήρας κινητήρα και άλλα μέρη σύνδεσης μετάδοσης.

5.4.4 μορφοποίηση και διαστασιολόγηση:

Μέρος συγκόλλησης, μέρος ψύξης

5.4.5 Χαρακτηριστικά μηχανήματος:

① Το οριζόντιο πλαίσιο κυλίνδρου είναι συγκολλημένο με ατσάλινη πλάκα Q345, ανόπτηση, με υψηλή αντοχή και όμορφη εμφάνιση.

② Το σώμα του κιβωτίου υιοθετεί δομή συγκόλλησης χαλύβδινων πλακών Q345, επεξεργασία ανόπτησης, υψηλή αντοχή, βολική συντήρηση και εύκολη συντήρηση.

5.5 είδε:

5.5.1 Χαρακτηριστικό: Είναι ένας σημαντικός εξοπλισμός στη γραμμή παραγωγής συγκολλημένων σωλήνων. Κόβει αυτόματα σωλήνες διαφόρων σχημάτων με υψηλή ταχύτητα και ακρίβεια. Λόγω του γρήγορου και υψηλής ακρίβειας συστήματος ελέγχου STD και του μηχανικού συστήματος, η απόδοση σταθερού μήκους και συγχρονισμού είναι καλή και η μηχανική μετάδοση είναι αξιόπιστη. , Έτσι αυτό το μηχάνημα έχει τα χαρακτηριστικά της γρήγορης, καλής απόδοσης και υψηλής ακρίβειας.

5.5.2 Σύνθεση: Αυτό το μηχάνημα αποτελείται από κρεβάτι, κιβώτιο ταχυτήτων, πριόνι, σύστημα μέτρησης ταχύτητας, υδραυλικό σύστημα, σύστημα κίνησης, ηλεκτρικό σύστημα, πλαίσιο κυλίνδρων κ.λπ.

5.5.3 Παράμετροι πριονιού:

5.6 Κύλινδρος:

Οι χρήστες μπορούν να προσαρμόσουν ανάλογα με τις ανάγκες τους ή μέσω του κατασκευαστή του οικοδεσπότη, το υλικό είναι Cr12, ο κύλινδρος εξώθησης είναι κατασκευασμένος από HT13 και ο κύλινδρος διαστασιολόγησης είναι κατασκευασμένος από κράμα υψηλής περιεκτικότητας σε χρώμιο.

5.7 κύλινδρος διέλευσης, τραπέζι:

6. Αυτόματη μηχανή συσκευασίας (προαιρετικό)

Καταμέτρηση, παλετοποίηση: Αφού ο αριθμός των χαλύβδινων σωλήνων φτάσει τον καθορισμένο αριθμό, ολόκληρη η στρώση των χαλύβδινων σωλήνων θα σταλεί στο πλαίσιο υλικού από τον μηχανισμό αναρρόφησης στρώσης, σύμφωνα με τον καθορισμένο τύπο συσκευασίας, αφού ολοκληρωθεί η στοίβαξη, ολόκληρη η συσκευασία των χαλύβδινων σωλήνων θα μεταφερθεί στο ράφι συσκευασίας. Περιγραφή λειτουργίας:

Γεροδεμένος:Το κυλινδρικό τραπέζι μεταφοράς συσκευασίας ξεκινά και ολόκληρη η συσκευασία των χαλύβδινων σωλήνων απομακρύνεται από το σταθμό παλετοποίησης και μεταφέρεται στο σταθμό ταινιών. Η αυτόματη συσκευασία και η χειροκίνητη συγκόλληση ολοκληρώνονται και το νερό ελέγχεται ταυτόχρονα.

Διασχίζω:Οι πλευρικοί κύλινδροι ανοίγουν και αφαιρούνται οι συσσωρευμένοι σωλήνες από χάλυβα. Φτάστε στη θέση μέτρησης βάρους.

κύκλος: Αφού αφαιρεθεί ολόκληρη η συσκευασία των χαλύβδινων σωλήνων, η πλατφόρμα ανύψωσης επιστρέφει στη θέση υποδοχής και περιμένει τη στοίβαξη της επόμενης συσκευασίας χαλύβδινων σωλήνων. Η σύνδεση στοίβαξης μεταξύ κάθε συσκευασίας χαλύβδινων σωλήνων πραγματοποιεί απρόσκοπτη σύνδεση για να εξασφαλίσει τη συνέχεια της εργασίας.

Το ηλεκτρικό χειριστήριο υιοθετεί έλεγχο προγράμματος PLC, οθόνη αφής (το PLC υιοθετεί τη γερμανική Siemens), πραγματοποιεί διάλογο ανθρώπου-μηχανής, μπορεί ελεύθερα να εναλλάσσεται μεταξύ χειροκίνητου και αυτόματου και τα ηλεκτρικά εξαρτήματα χρησιμοποιούν τη μάρκα Delixi. Στο πρόγραμμα, χρειάζεται μόνο να εισαγάγετε τον αριθμό των χαλύβδινων σωλήνων ανά στρώση, τον αριθμό των στρώσεων κάθε δέσμης χαλύβδινων σωλήνων και τις απαραίτητες παραμέτρους. Μετά τη ρύθμιση, το χορτοδετικό θα στοιβάζει αυτόματα το απαιτούμενο πλήρες πακέτο χαλύβδινων σωλήνων.
