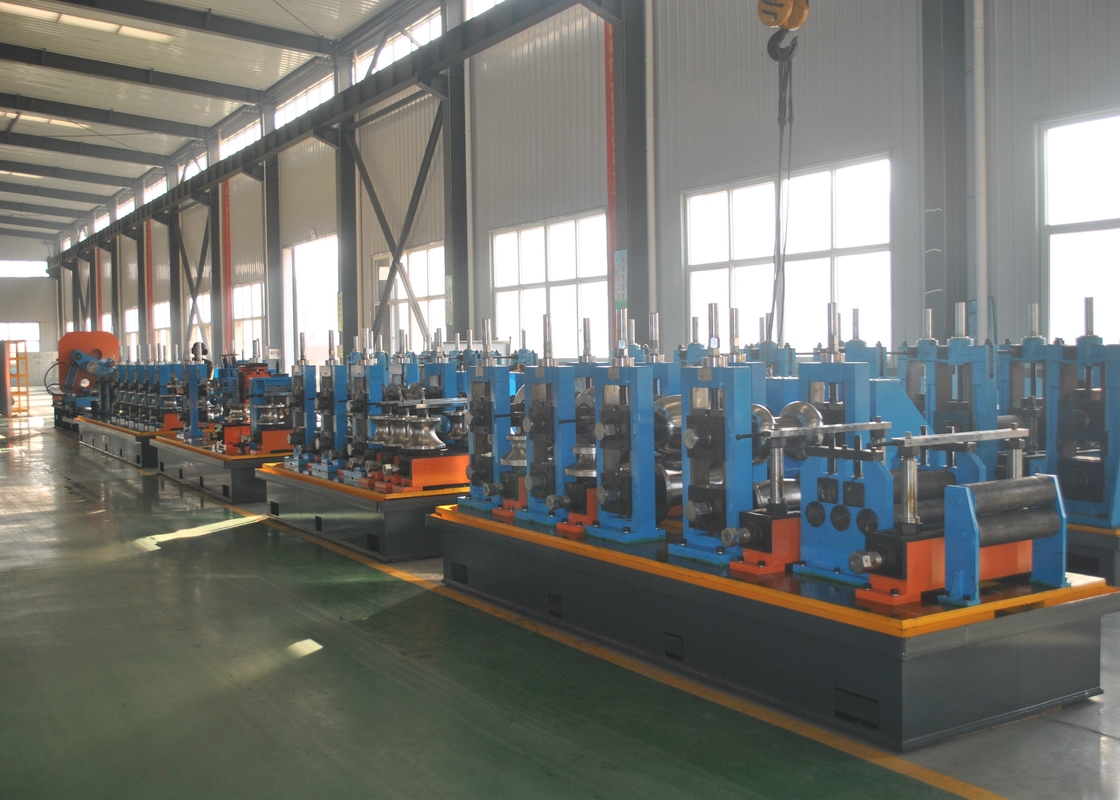

| Ονομασία προϊόντος: | Μεταλλουργός σωληνώσεων υψηλής συχνότητας HG75 Στρογγυλοειδής σωλήνας Hf Μεταλλουργός σωληνώσεων μεγ | Δυνατότητα εκτόξευσης: | 14mm |
|---|---|---|---|
| Διάμετρος κυλίνδρου: | 80-300mm | Εσωτερική διάμετρος: | 508 χιλιοστά |
| Εξωτερική διάμετρος: | 1800 χιλιοστά | Ταχύτητα: | Ανώτατο 100m/min |
| Εγγύηση: | Ένα χρόνο | Υλικό: | Χαμηλός άνθρακας HRC |
| λέξεις-κλειδιά: | Υψηλής συχνότητας συγκολλημένος μύλος σωλήνων | ||
| Επισημαίνω: | ορθογώνιος ενωμένος στενά HF κυλινδρικός μύλος σωλήνων,ενωμένος στενά HF κυλινδρικός μύλος 20x25mm,ενωμένος στενά μύλος σωλήνων 50x100mm υψηλή συχνότητα |
||
Βασικές παραμέτρους και προδιαγραφές:
| Συμφωνούν με το πρότυπο YB189-64 | |
| Υλικό | Χάλυβας χαμηλού άνθρακα και χάλυβας χαμηλών κράσεων για κατασκευές |
| Μηχανικές ιδιότητες | σb≤380Mpa,σs≤275MPa |
| πλάτος λωρίδας | 80·300 mm |
| πάχος ταινίας | 10,0 ∆4,0 mm |
| Ταυτοποίηση των κυλινδρικών | Φ508mm |
| Υπερβολική δόση σπείρων | φ1800 mm |
| Βάρος της τροχιάς | ≤ 3,5 τόνους |
| Μέγεθος τετραγωνικού σωλήνα | 20X20-75X75mm |
| Μεγέθος ορθογώνιου σωλήνα | 20X25-50X100mm |
| πάχος του σωλήνα | 10,0-4,0 mm |
| Τελικό μήκος σωλήνα | 6-12 μέτρα |
| Ακριβότητα μήκους κοπής | ±2 mm |
| Ταχύτητα σχηματισμού | 40-100m/min |
| Δύναμη | Όγκος ισχύος της γραμμής | Περίπου 450 kW |
| Πηγή ενέργειας | 480V/60Hz/3 φάσεις | |
| Κύκλωση ψύξης νερού | Δίπλωμα | 20 τόνους/ώρα 30 τόνους/ώρα |
| Όγκος ομίλου | 30 μέτρα3 | |
| Συμπυκνωμένος αέρας | Δίπλωμα | 5 μέτρα3/min |
| Πίεση | 5·11 kg/cm2 |
| 6 μέτρα πλάτος, 70 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τις ράγες της οροφής μέχρι το έδαφος. |
ΙΙΙΚάθε μηχανή Παράμετροι και προδιαγραφές:
(1) Διπλός κωνικός ξετυλίκτης
|
Το uncoiler είναι της δομής των ενιαίων επεκτάσεων και των ανθεκτικών κροταλιών.Το κύριο σώμα είναι εξοπλισμένο με χειροκίνητο σύστημα για την ικανοποίηση των αναγκών επέκτασης., συρρίκνωση και πέδηση των κροταλιών
|
(2) Μηχανή ευθείας κεφαλής και μηχανή εξισορρόπησης τσιμπήματος
|
||||||||||
(3) Αυτοματοποιημένο κούρεμα και συγκόλληση
| Η συγκόλληση με κούρεμα είναι μια σημαντική μονάδα του εξοπλισμού γραμμής του εργοστασίου σωλήνων και χρησιμοποιείται κυρίως για την κοπή της μη φυσιολογικής κεφαλής ή της δοκιμής της ταινίας χάλυβα,και στη συνέχεια, συνδέοντας την τελευταία δοκιμή ταινίας χάλυβα με την επόμενη κεφαλή ταινίας, έτσι ώστε να εξασφαλιστεί η συνέχιση της επεξεργασίας. | ||||||||||||
|
(4) Σπειροειδής Οριζόντιος συσσωρευτής
|
||||||||||||||||
|
(5) Μηχανή σχηματισμού και μεγέθους
| ΜΕΡΟΣ 1.Μέρος σχηματισμού | |||||||||||||||||||||||||||||
| Η ταινία από χάλυβα μπαίνει στη στήλη σχηματισμού και στη συνέχεια στο μέρος σχηματισμού σε στρογγυλό σχήμα. | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| Μέρος 2.Οδηγός ραφής συγκόλλησης και το στήριγμα κυλίνδρου συμπίεσης,κοπτήρας ζύγισης | |||||||||||||||||||||||||||||
|
Το κύλινδρο συμπίεσης είναι η συμπίεση της άκρης του σωλήνα που έχει θερμανθεί σε θερμοκρασία συγκόλλησης, με συμπίεση κυλίνδρων που δίνουν μια ορισμένη πίεση για να επιτευχθεί ο σκοπός της συγκόλλησης. Το κοπτήρα με χάντρες συγκόλλησης χρησιμοποιείται για να ξεριζώσει τη ραφή συγκόλλησης και να αφαιρέσει την εξωτερική βλάβη.Οι ξυραστές μπορούν να ρυθμιστούν και να έχουν τη λειτουργία γρήγορου ανύψωσης με κάμεραΥπάρχουν δύο τροχούς υποστήριξης κάτω από το στήριγμα του μαχαιριού, για να αντέχουν την υπερχείλιση της ξυρίσματος και μετά το κοπτήρα χάντρου με ένα οριζόντιο στέλεχος για γυαλιστική. |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| ΜΕΡΟΣ 3.Μονάδα ψύξης με νερό: υλικό: συγκόλληση πλακών από χάλυβα | |||||||||||||||||||||||||||||
| ΤΡΑΜΠΟΣ 4. Μέρος μεγέθους | |||||||||||||||||||||||||||||
| Το στρογγυλό σωλήνα μετά το μέγεθος μέρος στην απαιτούν διάμετρο και σχήμα | |||||||||||||||||||||||||||||
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΕΣ |
|
||||||||||||||||||||||||||||
| ΜΕΡΟΣ 5. Τεχνουργήματα | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(6) κρύο
|
Το ψυχρό πριόνι χρησιμοποιείται για να κόψει με ακρίβεια όλα τα είδη του σωλήνα πλαίσιο αυτόματα.Αυτή η μονάδα έχει το καλό πλεονέκτημα ακριβής διάστασηςΗ ταχύτητα και η ακρίβεια της επεξεργασίας χωρίς Burr είναι το πλεονέκτημα αυτής της μονάδας. |
|
| Μέγεθος τετραγωνικού σωλήνα | 20x20-75x75 χιλιοστά |
| Μεγέθος ορθογώνιου σωλήνα: | 20x25-50x100 χιλιοστά |
| Υλικό | - Τι είναι; |
| Ταχύτητα | Μέγιστο 100m/min |
| Διάστημα κοπής | 6-12 μέτρα |
| Ακριβότητα | ±3 mm |
| Μηχανή κίνησης | Σερβοκινητήρας 15 kW (YASKAWA Ιαπωνία) |
| Μηχανή τροφοδοσίας | 4Σερβοκινητήρας.4kw (YASKAWA Ιαπωνία) |
| Μηχανή κοπής | 11KW κινητήρας μεταβλητής συχνότητας. |
(7) Ζυστήρας υψηλής συχνότητας υδάτινης ψύξης τύπου 200 kW
(1) ονομαστική ισχύ εξόδου: 200 kW
(2) ονομαστική τάση συνεχούς ρεύματος: UdN=235V
(3) Διοικητικό ρεύμα συνεχούς: 1000A
(4) Εξωτερική συχνότητα: f=350-420kHz
(5) Συνολική απόδοση: η≈90%
(6) Μορφή συντονισμού: σύνθετος συντονισμός
(7) Μορφή εξόδου δεξαμενής: Δεν υπάρχει έξοδος μετασχηματιστή συγκόλλησης.
(8) Συντελεστής κυματισμού: 0,5%
(9) Τρόπος συγκόλλησης: συγκόλληση με επαγωγή
(10) Δυνατότητα διανομής ηλεκτρικής ενέργειας: 260 kVA
(11) Πρόσθετη τάση εισόδου: Τρι φάση 380V/50Hz,3 φάση 4 σύστημα καλωδίων
(12) ονομαστικό ρεύμα εισόδου: I=379A
Σύστημα ψύξης με μαλακό νερό (σύστημα ψύξης αέρα-νερού)
(1) Πίεση νερού λειτουργίας: 0,32Mpa
(2) ροή νερού ψύξης: 25m3
(3) Ικανότητα ψύξης αναφοράς: 60 kW
(4) Κανονική διαμόρφωση (mm): 2200×1250×2100
Σύνθεση από ανοξείδωτο χάλυβα σε ένα ολοκληρωμένο συγκόλλημα
Σύνθεση συστήματος
Ο συγκολλητής υψηλής συχνότητας σε στερεή κατάσταση αποτελείται από 5 μέρη: SCR ολόκυκλος ευθυγραμμιστής, μετατροπέας υψηλής συχνότητας IGBT + ρυθμιστής τάσης PWM, μετασχηματιστή υψηλής συχνότητας,Διορθωτής υψηλής συχνότητας FRED με γρήγορη ανάκτηση διόδων, έξοδος μετατροπέα E-bridge.Ο ευθυγραμμιστής + PWM ρυθμισμός τάσης μεταστροφής συμπληρώνεται από μία πλακέτα κυκλώματος.Η πλακέτα μονάδας ελέγχου PWM είναι ενσωματωμένη στην κύρια πλακέτα.Οι κύριες λειτουργίες του πίνακα μονάδας ολοκληρώνονται από τον υπολογιστή με ένα chip + σύστημα ελέγχου PWMΗ ρύθμιση της τάσης και ο έλεγχος της ανατροφοδότησης ολοκληρώνονται συνδυάζοντας με τον διπλό ρυθμιστή PI κλειστού κυκλώματος της κύριας πλακέτας.Ελέγχος συναγερμού με ψηφιακό κύκλωμα, καθώς ο πυρήνας ελέγχου σε συνδυασμό με την ταχεία ανταπόκριση του υλικού καθιστά την προστασία ευαίσθητη.
Ο συγκολλητής υψηλής συχνότητας στερεής κατάστασης υιοθετεί τη λειτουργία ρύθμισης μετατροπέα IGBT πλήρους κύματος και δεν χρειάζεται τη ρύθμιση γωνίας μετατόπισης φάσης του SCR.έχει τα πλεονεκτήματα υψηλού συντελεστή ισχύος και καλό αποτέλεσμα εξοικονόμησης ενέργειας, μειώνοντας επίσης την περιοχή της διατομής του καλωδίου εισόδου.
Σύντομη εισαγωγή της συγκόλλησης υδραυλικών συσσωρευτών σε στερεή κατάσταση
Η συγκόλληση HF στερεής κατάστασης είναι σχεδιασμένη για συνεχή εργασία.Όλο το σύνολο του εξοπλισμού επιτυγχάνει τη λειτουργία ελέγχου σύνδεσης εξοπλισμού και διάγνωσης σφαλμάτων από το σύστημα PLCΤο λειτουργικό άγαλμα παρατηρείται από οθόνη LCD.
