Συστατικά και προδιαγραφές μηχανών
1. Διπλός Κωνικός Αποσυρόμενος
Το uncoiler είναι της δομής των διπλών επεκτάσεων και των ανθεκτικών κροταλιών.Το κύριο σώμα είναι εξοπλισμένο με χειροκίνητο σύστημα για την ικανοποίηση των αναγκών επέκτασης., συρρίκνωση και πέδηση των κροταλιών.
| Προδιαγραφές |
Αξία |
| ΟΔ της σπείρας |
φ1800 mm |
| Ταυτοποίηση τροχιάς |
Φ508mm |
| Διάμετρος της ταινίας |
80-240 χιλιοστά |
| Μονάδα: |
10,0-3,0 mm |
| Βάρος της ταινίας |
Max3.0T |
| Τύπος επέκτασης |
Εγχειρίδιο |
| Διακοπή |
Πνευματική οδήγηση |
2Αυτοματοποιημένο κούρεμα και συγκόλληση
Η συγκόλληση με κούρεμα είναι μια σημαντική μονάδα για τον εξοπλισμό γραμμής εργοστασίου σωλήνων και χρησιμοποιείται κυρίως για την κοπή της μη φυσιολογικής κεφαλής ή της δοκιμής της ταινίας χάλυβα,και στη συνέχεια, συνδέοντας την τελευταία δοκιμή ταινίας χάλυβα με την επόμενη κεφαλή ταινίας, έτσι ώστε να εξασφαλιστεί η συνέχιση της επεξεργασίας.
| Προδιαγραφές |
Αξία |
| Διάμετρος ζώνης |
80-240 χιλιοστά |
| Δυνατότητα συγκόλλησης |
10,0-3,0 mm |
| Τύπος κοπής |
υδραυλικά |
| Τρόπος συγκόλλησης |
Αυτοματοποιημένο |
| Πνευματική πίεση |
0.5MPa |
| Κύκλος εργασίας |
Μαξ.300 δευτερόλεπτα |
3Σπειροειδής συσσωρευτής
Η μηχανή αυτή χρησιμοποιείται μεταξύ της μηχανής συγκόλλησης με κούρεμα και του κεντρικού υπολογιστή (μηχανή διαμόρφωσης μεγέθους).και η επόμενη ταινία είναι προετοιμασμένη από τη συνεχή παραγωγή της κύριας μηχανής (μηχανή σχηματισμού μεγέθους) εξασφαλίζεται εντός ενός χρόνου και αποθηκεύεται επαρκής ταινία χάλυβα.
Το μηχάνημα αυτό αποτελείται κυρίως από πλαίσιο κυλίνδρων καθοδήγησης τροφοδοσίας, συσκευή τροφοδοσίας σφραγίδας, συγκρότημα σώματος κυλίνδρου, συσκευή εκφόρτισης και συσκευή ηλεκτρικού ελέγχου.
| Προδιαγραφές |
Αξία |
| Δάχος |
10,0-3,0 mm |
| Διάμετρο |
80-240 χιλιοστά |
| Πλεονέκτημα |
Υλικό αποθήκευσης περισσότερο |
| Ταχύτητα τροφοδοσίας |
Μέγιστο 200m/min |
| Δύναμη κινητήρα μεταφοράς |
Εναλλακτικός ρεύμα 15 KW |
| Δύναμη κινητήρα συσσωρευτή |
Εναλλακτικός ρεύμα 15KW |
| Διάμετρος αποθήκευσης |
4.2 μέτρα |

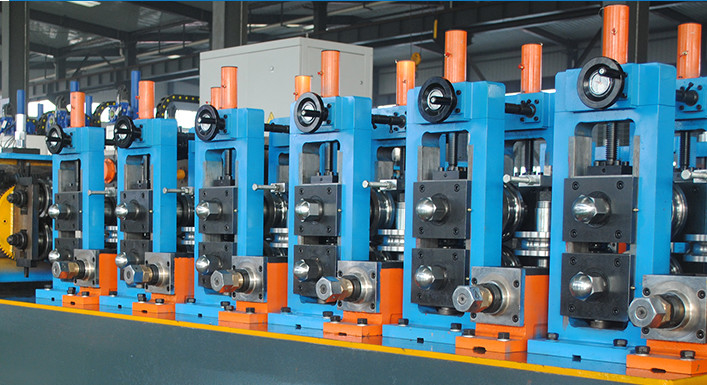

4Μηχανή σχηματισμού και μεγέθους
ΤΡΑΜΠΟ 1: Μέρος σχηματισμού
Η ταινία από χάλυβα μπαίνει στη στήλη σχηματισμού και στη συνέχεια στο μέρος σχηματισμού σε στρογγυλό σχήμα.
| Ειδικότητα |
Περιγραφή |
| Οριζόντια ρύθμιση ρολ |
Πάνω και κάτω ρυθμίσετε τρόπο, ιογενές εργαλείο ρυθμίσετε, και μπορεί να ρυθμιστεί ξεχωριστά |
| Ρολ ισοπέδωσης |
Το κατώτερο άξονα είναι ενεργό, σταθεροποιήστε την πλευρά με αντισταθμιστικό pad |
| Τεχνική παράμετρος |
Αξία |
| Ποσότητα οριζόντιας στάθμης |
6 |
| Οριζόντια διάμετρος άξονα |
65 χιλιοστά |
| Υλικό οριζόντιου άξονα |
42Crmov |
| Ταχύτητα σχηματισμού |
40-100m/min |
| Μηχανή |
DC90Kw |
| Υλικό σταθμού ισοπέδωσης |
Ζυθοποιία πλακών από χάλυβα |
| Ποσότητα κατακόρυφου σταθμού |
2 |
| Σημερινή διάμετρος άξονα |
35 χιλιοστά |
| Υλικό κάθετου άξονα |
40Cr |
| Παγκόσμιο στέλεχος |
3 |
ΜΕΡΟΣ 2: Οδηγός ραφής συγκόλλησης και το στήριγμα κυλίνδρου συμπίεσης, κοπτήρας χάντρων συγκόλλησης
Ο ρόλος συμπίεσης είναι η συμπίεση της άκρης του σωλήνα που έχει θερμανθεί σε θερμοκρασία συγκόλλησης, με συμπίεση κυλίνδρων που δίνουν μια ορισμένη πίεση για να επιτευχθεί ο σκοπός της συγκόλλησης.Χρησιμοποιείται για να αποσυναρμολογηθεί το έλγος και να αφαιρεθεί η εξωτερική βούρτσα. Αποτελείται από δύο κοπτήρες για εναλλακτική χρήση. Εάν το ένα είναι κατεστραμμένο, το άλλο θα πάρει τη θέση για σκραπ. Οι σκραπτήρες μπορούν να ρυθμιστούν και να έχουν τη λειτουργία γρήγορου ανύψωσης με κάμερα.Υπάρχουν δύο τροχούς υποστήριξης κάτω από την υποστήριξη μαχαίρι, για να αντέξει την υπερχείλιση της ξυρίσματος. και μετά από το κοπτήρα χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών χονδρικών.
| Συστατικό |
Προδιαγραφές |
| Μαχαίρι απορριμμάτων |
2 σετ |
| Δομή στήριξης κυλίνδρων συμπίεσης |
5 σφίξιμο κυλίνδρων |
| Διάμετρος άξονα κυλίνδρου συμπίεσης |
50 χιλιοστά |
| Υλικό άξονα κυλίνδρου συμπίεσης |
40Cr |
ΜΕΡΟΣ 3: Μονάδα ψύξης με νερό
Υλικό: συγκόλληση πλακών από χάλυβα
Μέρος 4: Μέγεθος
Το στρογγυλό σωλήνα μετά το μέγεθος μέρος στην απαιτούν διάμετρο και σχήμα
| Τεχνική παράμετρος |
Αξία |
| Παγκόσμια ποσότητα |
4 |
| Οριζόντια διάμετρος άξονα |
65 χιλιοστά |
| Υλικό οριζόντιου άξονα |
42Crmov |
| Μηχανή |
κινητήρας συνεχούς ρεύματος 90 kW |
| Υλικό σταθμού ισοπέδωσης |
Ζυθοποιία πλακών από χάλυβα |
| Υλικό κάθετου άξονα |
40Cr |
| Κεφαλή γαλοπούλας |
2 σετ |
ΤΡΑΜΠΟ 5: Θέμα ταχυτήτων
| Συστατικό |
Προδιαγραφές |
| Ποσότητα του κιβωτίου με τα εργαλεία |
13 |
| Υλικό σώματος κιβωτίου ταχυτήτων |
Ζυθοποιία πλακών από χάλυβα |
| Υλικό εργαλείων |
20CrMnTi |
| Δυσκαρδία του κιβωτίου |
HRC 58-62 |
| Υλικό άξονα γρανάζων |
40 Cr |
| Σκληρότητα άξονα γρανάζων |
HRC40-45 |
| Ποσότητα μειωτικού κουτιού |
2 |
5Ψυχρό Περιό.
Το ψυχρό πριόνι χρησιμοποιείται για να κόψει με ακρίβεια όλα τα είδη του σωλήνα πλαίσιο αυτόματα.Αυτή η μονάδα έχει το καλό πλεονέκτημα ακριβής διάστασης, και η μηχανή μεταφοράς καλύτερο πλεονέκτημα, έτσι ώστε η ταχεία ικανότητα και ακριβής επεξεργασία, χωρίς Burr είναι αυτό το πλεονέκτημα μονάδα.
| Προδιαγραφές |
Αξία |
| Μέγεθος τετραγωνικού σωλήνα |
20x20-60x60 χιλιοστά |
| Μεγέθος ορθογώνιου σωλήνα |
20x25-40x80mm |
| Υλικό |
Q235 |
| Ταχύτητα |
Μέγιστο 100m/min |
| Διάστημα κοπής |
6-12 μέτρα |
| Ακριβότητα |
±3 mm |
| Μηχανή κίνησης |
Σερβοκινητήρας 15 kW (YASKAWA Ιαπωνία) |
| Μηχανή τροφοδοσίας |
4Σερβοκινητήρας.4kw (YASKAWA Ιαπωνία) |
| Μηχανή κοπής |
11 kW κινητήρας μεταβλητής συχνότητας |
6. 200 kW Υψηλής συχνότητας συγκολλητής
- Τύπος ψύξης από νερό σε νερό
- Όλα σε ένα μοντέλο
- Τύπος παράλληλου
