| Ονομασία προϊόντος: | Σιδηροτροφείο υψηλής συχνότητας Hg50*2.5 Σιδηροτροφείο υψηλής συχνότητας υιοθετώντας σχεδιασμό Roll | Δυνατότητα εκτόξευσης: | 0.52.5mm |
|---|---|---|---|
| Διάμετρος κυλίνδρου: | 12.750mm | Εσωτερική διάμετρος: | φ508 ̇φ610mm |
| Εξωτερική διάμετρος: | φ1300 ∆φ1760 mm | Ταχύτητα: | μέγιστο 80m/min |
| Εγγύηση: | Ένα χρόνο | Υλικό: | Χαμηλός άνθρακας HRC |
| λέξεις-κλειδιά: | Υψηλής συχνότητας συγκολλημένος μύλος σωλήνων | ||
| Επισημαίνω: | 50 mm hf συγκολλημένος αγωγός,2.5mm hf συγκολλημένο φρεατό σωλήνων,Σιδηροτροφείο χημικών σωλήνων |
||

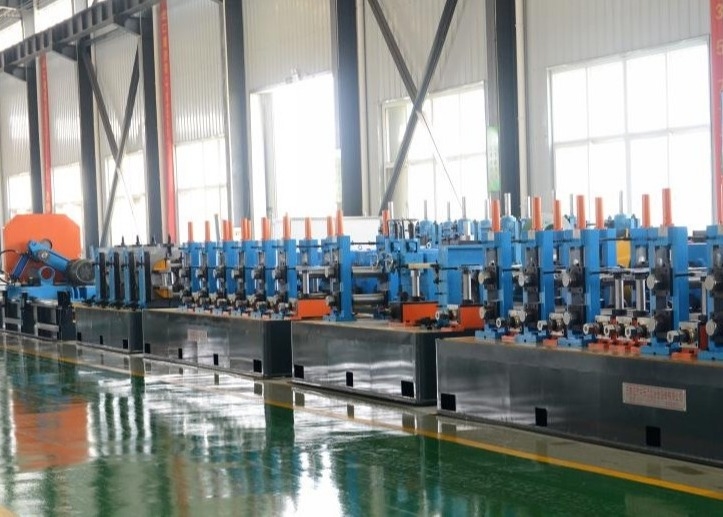

Η γραμμή παραγωγής σωλήνων υψηλής συχνότητας HG 50
ΙΓενική εισαγωγή της μηχανής
|
Είναι σχεδιασμένο για την παραγωγή συγκολλημένων σωλήνων από χάλυβα, συμπεριλαμβανομένων των στρογγυλών σωλήνων, των τετράγωνων σωλήνων και των παραμορφωμένων σωλήνων. Η γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους σωλήνες χάλυβα με καλή ποιότητα επεξεργασίας και συναρμολόγηση υψηλής ακρίβειας. |
|
Στρογγυλός σωλήνας:φ12.7-50 mm Δάχος:00,5-2,5 mm |
ΙΙΒασικές παραμέτρους και προδιαγραφές:
| ΕπενδύσειςΥλικό Προδιαγραφές: | |
| Τύπος | SPHC,SPHT-2,SS 400,SS440,SS490 |
| Υλικό | Χάλυβας χαμηλού άνθρακα και χάλυβας χαμηλών κράσεων για κατασκευές |
| Μηχανικές ιδιότητες | σb≤520Mpa,σs≤365MPa |
| Διάμετρος λωρίδας | 39-160 χιλιοστά |
| Δάχος ταινίας: | 00,5-2,5 mm |
| Εσωτερική διάμετρος σπείρων | Φ508mm |
| Εξωτερική διάμετρος των κυλινδρών | Φ1300φ1760mm |
| Βάρος της τροχιάς | ≤ 5T |
| (2)Προδιαγραφή σωλήνα | |
| Διάμετρος σωλήνα |
Στρογγυλός σωλήνας:φ12.7-50 mm Δάχος:00,5-2,5 mm |
| Διάρκεια | 6 μέτρα |
| Ακριβότητα κοπής σωλήνων | 0-6mm |
| Ταχύτητα σχηματισμού | Μέγιστο 80m/min (μέγιστο μέγεθος και πάχος δεν μπορεί να φθάσει τη μέγιστη ταχύτητα) |
| (3) Ο αγοραστής πρέπει να προμηθεύεται μόνος του | |
| Εργασιακό κατάστημα | 60x6m, H>5m ((κράνος προς το έδαφος) |
| Δύναμη | Περίπου 450 kW 380V/50Hz/3 φάσεις |
| Κύκλο ψύξης νερού (όλο το σύστημα) |
Πληροφοριακή ροή: 20 T/h 30 T/h Όγκος πισίνας: 30m3 |
|
Συμπυκνωμένος αέρας (όλο το σύστημα) |
Ρύση: 5m3/min Πίεση: 5-7kg/cm2 |
| Καλώδιο | Όλα τα καλώδια έξω από το μηχάνημά μου, αγοράζετε μετά την τοποθεσία επισκευής μηχανής. |
ΙΙΙΚάθε μηχανή Παράμετροι και προδιαγραφές:
(1) Αποσύρτης
|
Διπλό.Κεραμίδες επέκτασης και αντηλιακών
|
1.διπλήδιαστολής και ανθεκτικών κηλίδων. 2Περιέχει δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση. 3Εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών διεύρυνσης, συρρίκνωσης και πέδησης των κροταλιών. 4Το μαντράλ αποτελείται από τέσσερις συνδέσμους που μπορούν να κινούνται ακτινοβολικά ταυτόχρονα. 5Οι συνδέσεις τεσσάρων ράβδων σε δύο ομάδες είναι τοποθετημένες σε δύο άξονες αντίστοιχα. |
|||||||||||||||
|
Λειτουργία:
Χρησιμοποιείται για την παράλληλη κοπή της ουράς της ταινίας χάλυβα, η οποία μόλις μπήκε στον συσσωρευτή, και της κεφαλής της ταινίας που βγαίνει από το ξετυλίγμα, και στη συνέχεια τις συγκόλληση μαζί.
Δομή:
Υδραυλική κούρεμα και χειροκίνητη συγκόλληση πλάτος της ταινίας χάλυβα: 39mm-160mm πάχος της ταινίας χάλυβα: 0,5-2,5mm Τρόπος συγκέντρωσης: χειροκίνητο
(3) Σπειροειδής συσσωρευτής
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
(4) Μηχανή σχηματισμού και μεγέθους
| Το σχηματισμό και το μέγεθος του εργοστασίου υιοθετεί την αρχή σχηματισμού τύπου κυλίνδρου και την συγκόλληση επαγωγής υψηλής συχνότητας.Η ταινία τροφοδοτείται σε μηχανή σχηματισμού από τη συσκευή τροφοδοσίας στο μύλο και το σχηματισμό ρόλο περιστρέφονται συνεχώς και πιέσετε τη ταινία στο απαιτούμενο σχήμαΕξαιτίας του δέρματος και του συγγενικού αποτελέσματος, το ρεύμα υψηλής συχνότητας συγκεντρώνεται στη συγκόλληση συγκόλλησης η οποία θερμαίνεται γρήγορα και φτάνει στην θερμοκρασία συγκόλλησης.Η ραφή του σωλήνα συγκολλείται υπό την πίεση των κυλίνδρων συμπίεσηςΟ τελικός συγκολλημένος σωλήνας με το απαιτούμενο μέγεθος μπορεί να ληφθεί μετά την ψύξη, το μέγεθος και την αρχική ευθεία. | ||||||||||||||||||||||
|
(5) Ψυχρό πριόνι
|
Το ψυχρό πριόνι χρησιμοποιείται για να κόψει με ακρίβεια όλα τα είδη του σωλήνα πλαίσιο αυτόματα.Αυτή η μονάδα έχει το καλό πλεονέκτημα ακριβής διάστασηςΗ ταχύτητα και η ακρίβεια της επεξεργασίας χωρίς Burr είναι το πλεονέκτημα αυτής της μονάδας. |
|
| Μέγεθος τετραγωνικού σωλήνα | φ12.7-50 mm |
| Υλικό | - Τι είναι; |
| Ταχύτητα | Μέγιστο 80m/min |
| Διάστημα κοπής | 7 μέτρα |
| Ακριβότητα | ±3 mm |
| Μηχανή κίνησης | Σερβοκινητήρας 15 kW (YASKAWA Ιαπωνία) |
| Μηχανή τροφοδοσίας | 4Σερβοκινητήρας.4kw (YASKAWA Ιαπωνία) |
| Μηχανή κοπής | 11KW κινητήρας μεταβλητής συχνότητας. |
(6) Τελείωσε το τραπέζι
|
|
1Οι ολοκληρωμένοι σωλήνες τρέχουν κατά μήκος του πίνακα ρολ και μεταφέρονται αυτόματα στο πάγκο.
2Η απλή συσκευασία περιέχει δοχείο και εξοπλισμό ευθυγράμμισης με πνευματική κίνηση.
3. κινητήρας πάγκου κυλίνδρων: 3KW 4Δύο κατευθύνσεις κάτω φορτίο σωλήνα. 5Με μετατροπέα συχνότητας για τον έλεγχο της ταχύτητας. |
(7) Ρολάρι
Τύπος ψύξης από νερό σε νερό
(8) Ζυστήρας υψηλής συχνότητας 200 kW
