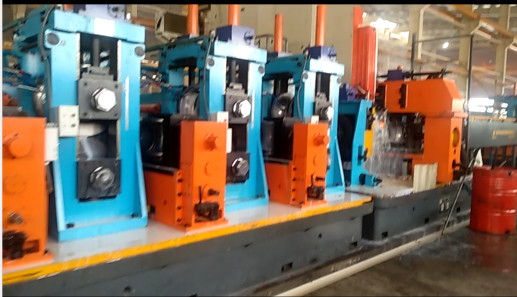

Μεταλλουργός σωλήνων υψηλής συχνότητας Hg 203x8

Ππαράγω επισκόπηση



Η γραμμή παραγωγής συγκολλημένων σωλήνων υψηλής ακρίβειας υψηλής ακρίβειας HG 165.2x9 (7") προορίζεται κυρίως για την παραγωγή του δομικού σωλήνα. Παράγωο στρογγυλός σωλήνας από76-203mmμε πάχος 1,5-8,0mm,το τετράγωνο μέγεθος σωλήνα60x60-160x160mm,,πάχος είναι από 1,5-8,0mm. Αυτή η γραμμή παραγωγής εξοπλισμού κάθε μονάδας, πλήρης χρήση του εγχώριου και ξένου παρόμοιου εξοπλισμού, καινοτόμος σχεδιασμός, πλήρης έλεγχος με υπολογιστή ή έλεγχο υπολογιστή, προηγμένη τεχνολογία, άνετη λειτουργία και συντήρηση, και έφτασε στο διεθνές επίπεδο στις αρχές της δεκαετίας του '90, για τους εγχώριους κορυφαίους επίπεδο.

• Πρώτη ύλη,φάέτοιμο προϊόν,Πrocess, καιUπροφίλ διαμόρφωσης ser



1.Προϋποθέσεις Πρώτων Υλών

(1) Λωρίδα χάλυβα θερμής ή ψυχρής έλασης

(2) Υλικό: SRT355, SGT355 (STK490, SGH490, POSMAC)

(3) Πάχος λωρίδας: 1,5-8,0 mm

(4) Πλάτος λωρίδας χάλυβα: 240-640 mm

(5) Ατσάλινο πηνίο εσωτερική διάμετρος: Φ508mm

(6) Διάμετρος εξόδου από χάλυβα: Φ1200-Φ2000mm(ο αγοραστής επιβεβαιώνει τελικά)

(7) Μέγιστο βάρος πηνίου: 10 τόνοι

(8) Ταχύτητα μύλου: Max 60m/min

(9) Κατάσταση άκρης λωρίδας: σχισμή

(10) Κατεύθυνση γραμμής: Δεξιά → Αριστερά(ο αγοραστής επιβεβαιώνει τελικά)

2. Πεύρος μεγέθους ipe

(1) OD:

1) στρογγυλός σωλήνας: φ76-φ203mm,

2) τετράγωνος σωλήνας: 60x60-160X160mm,

(2) Πάχος προϊόντος: 1,5-8,0 mm

(3) Μήκος:4-7Μ

(4) Ταχύτητα: max 60m/min

Ορε (mm)	t(mm)								Rσημαδεύω
	1.5	2.5	3.5	4.5	5.5	6.5	7.5	8.0
60Χ60	60	58	57	47	37	-	-	-
100Χ50	60	58	57	47	37	-	-	-
100x100	60	58	55	45	35	30	-	-
125x125	-	57	53	43	33	26	22	-
150x100	-	57	53	43	33	26	22	-
160X160	-	-	50	40	30	25	20	15
200x100	-	-	50	40	30	25	20	15



• Π.διαδικασία ράβδων

Uncoiler → ευθεία κεφαλή → διάτμηση και συγκολλητής → συσσωρευτής → σχηματίζοντας → συγκολλητής HF → κοπής σφαιριδίων → ψύξη → μέγεθος → κεφαλή γαλοπούλας → SAW → Εξάντληση του πίνακα → Μηχανή ευθυγράμμισης (επιλογή) → End Facer → Συσκευασία → Αποθήκευση



• Η κύρια εισαγωγή εξοπλισμού

1. Lαλλοιωμένο αυτοκίνητο



Διάμετρος πηνίου	Φ1200-2000mm (επιβεβαιών του αγοραστή Τέλος)
Πλάτος λωρίδας	240-640mm
Λωρίδα	Μέγιστος 10 τόνος
ταχύτητα	5m/λεπτό

(1) Το αυτοκίνητο φόρτωσης χρησιμοποιείται για την κατασκευή του χαλύβδινου πηνίου από τη θέση φόρτωσης στο Uncoiler. Ταυτόχρονα, ανυψώστε τον κύλινδρο λαδιού, έτσι ώστε η εσωτερική οπή του χαλύβδινου πηνίου να τοποθετείται με ακρίβεια στον άξονα του φαινομένου, στην ένταση του φώτα, να επιστρέψει στην αρχική θέση.

(2) Φόρτωση τύπου ανύψωσης αυτοκινήτου: υδραυλικό

(3) Μοντέλο κυλίνδρου λαδιού: Y-HG1-E200/120X860LF3-L1O

(4) Φόρτωση τύπου εργασίας αυτοκινήτου:

· 3kW με κινητήρα μειωμένο 3KW

· Πίεση εργασίας: 10MPa





2.Ένα υδραυλικό άξοναΠεριπλανώμενος



(1) Δομή: Ένας υδραυλικός άξονας του άξονα

(2) Προδιαγραφές

Διάμετρος πηνίου	Φ1200-2000mm
Εσωτερική διάμετρο πηνίου	Φ508mm
Πλάτος λωρίδας	240-640mm
Πάχος λωρίδας	1.5-8.0mm
Λωρίδα	Μέγιστο 10,0 τόνος
Επεκτείνω τον τύπο	υδραυλικό επεκτείνω
Κινητήρας οδήγησης	4kW, 380V
ταχύτητα περιστροφής με άξονα	Nmin = 1R/min
Οι ειδικές πελάτες απαιτούν: - Τύπος τροφοδοσίας του κέντρου Skelp - περιστροφή τυμπάνου: κινητήρας AC & συμπλέκτη - συρρίκνωση τυμπάνου/επέκταση: υδραυλικός τύπος - Φρένο: Τύπος ρυθμιζόμενου τάσης (φρένο δίσκου τύπου ψύξης νερού) - Skelp: Ανίχνευση του υπόλοιπου Skelp & αυτόματου ελέγχου ταχύτητας τροφοδοσίας - Skelp: Όταν το τέλος του skelp βγαίνει, σχεδιάστε το για να αποφύγετε το skelp που μπλοκάρει στο τύμπανο.



3. μικρόμηχάνημα κεφαλής διαδρομής

• Ο εξοπλισμός χρησιμοποιείται για λωρίδα χάλυβα μολύβδου σε επίπεδο ομαλά.

Υπάρχει βραχίονας πίεσης, σύνθεση κεφαλής φτυάρι. Τύπος γερανού, πάνω και κάτω απόκλιση

• Άλλα απαιτεί:

- Τύπος αυτοκινήτου πηνίου: κινητήρια μονάδα κινητήρα, σιδηροτροχιά, rack & pinion gear, Hyd 'Cyl. Επάνω/κάτω

- Κρατήστε πατημένο κύλινδρο και κύλινδρο πίεσης: περιστροφή από τον κινητήρα Hyd, Hyd 'Cyl. Επάνω/κάτω

- Peeler: προς τα εμπρός, προς τα πίσω, πάνω/κάτω από το Hyd 'Cyl.

- Μπροστινό μαχαίρι Peeler Peeler: ανταλλάξιμος τύπος

- Ρολοί επικάλυψης ουρεθάνης

4. Π.μηχάνημα ισοπέδωσης ίντσας



(1) Αυτό το μηχάνημα χρησιμοποιείται για την ισοπέδωση της κεφαλής και του άκρου της χαλύβδινης λωρίδας, καθιστά εύκολο για τη διάτμηση και τον συγκολλητή.

(2) Οδονισμός ισοπέδωσης: 15kW

(3) Διάμετρος κυλίνδρου

: Φ210x900mm, υλικό ρολού: 40cr,

(4) Διάμετρος ισοπέδωσης

: Φ160x900mm, υλικό ρολού: 40cr,

(5) Πλάτος ισοπέδωσης: 240-640mm

(6) Πάχος πρύματος/ισοπέδωσης: 1,5-8,0mm

(7) Ταχύτητα τσίμπημα/ισοπέδωση: 0-11m/min

(8) Άλλα απαιτούν:

- Κολοκύρο

: Εγκαταστήστε το Roll Guide Guide Roll

: Πάνω/κάτω από το Hyd 'Cyl.

: Όταν το skelp περάσει το επίπεδο, το skelp ανεβαίνει αυτόματα.

: Motor AC & Reducer Drive

- Επίπεδο

: 6 τύπος κυλίνδρου

: Πάνω/κάτω από το Hyd 'Cyl.

: Χρησιμοποιήστε τον κινητήρα εναλλασσόμενου ρεύματος για λεπτή ρύθμιση της πίεσης κορυφαίου ρολού

: Χρησιμοποιήστε το rack & pinion για την αριστερή/δεξιά ευθυγράμμιση

: Κινητήρια μονάδα κινητήρα και μειωτήρα (μία μονάδα δίσκου τύπου τύπου σώματος

: Εγκαταστήστε τη συσκευή μέτρησης κενού του επάνω/κάτω ρολών

(Ελέγξτε το σε ψηφιακό κατά τη διάρκεια της ρύθμισης)

: Εγκαταστήστε τον πίνακα μεταξύ της εξόδου του επιπέδου και της εισόδου του συγκολλητή διάτμησης. : Ρελαντί ρολό





5. μικρόΑκούστε και συγκολλητής



(1) Χρήση για διάτμηση και συγκόλληση της κεφαλής της λωρίδας χάλυβα και τελειώνει, εξασφαλίστε το συνεχές προϊόν του μύλου του σωλήνα.

(2) Πάχος λωρίδας χάλυβα: 1,5-8,0mm

(3) Πλάτος χάλυβα: 240-640mm

(4) Strip Strip Strip:

ΔS Σημείο απόδοσης ≤345MPa ΔΒ Τράπεζα εφελκυσμού ≤610mPa

(5) Τύπος κοπής: υδραυλικό

(6) Τύπος συμπίεσης: υδραυλικό

(7) Τύπος συγκόλλησης: συγκόλληση με κίνηση με κινητήρα

(8) Μάρκα: συγκολλητής Shanghai CO2

(9) Υδραυλική πίεση εργασίας: 10MPA

(10) Υλικό λεπίδας: H13

(11) Άλλα απαιτούν:

- διάτμηση

: Up Cut Type (από Hyd 'Cyl.)

: Σχεδιάστε το κάτω μέρος για να συγκεντρώσετε τα θραύσματα με εύκολο.

: Σχεδιάστε τη δομή για να ανταλλάξετε το μαχαίρι με εύκολο

- Πλευρικός οδηγός Roll

: Εγκαταστήστε την είσοδο και την πλευρά εξόδου για να ευθυγραμμίσετε το κέντρο Skelp.

: Προς τα εμπρός & προς τα πίσω από το Hyd 'Cyl. Και ρυθμίστε το πλάτος με εγχειρίδιο.

- Σφίγγος

: Εγκαταστήστε την είσοδο και την πλευρά εξόδου για να διορθώσετε το skelp.

: Up/down & forward/backward by hyd 'cyl. (Skelp fix & front/end ευθυγράμμιση)

: Κατά τη διάρκεια της σύσφιξης μετά την κοπή, το κέντρο και η θέση είναι ρυθμιζόμενες.

- συγκολλητής

: Αυτόματη λειτουργία για περικοπή, ευθυγράμμιση άκρων και κίνηση του φακού σε σειριακή.

: Αυτόματη κίνηση του φακού προς τα εμπρός/προς τα πίσω → Βιδώματος μπάλας + οδηγός LM + AC κινητήρα

: Η κατεύθυνση συγκόλλησης προέρχεται από την πλευρά του χειριστή μέχρι την πλευρά του δίσκου.

: Η συσκευή τροφοδοσίας καλωδίων είναι για φ1.2 & φ1.6 σύρμα.













6.Hσυσσωρευτής



(1) Αυτό το μηχάνημα είναι μεταξύ του συγκολλητή διάτμησης και του ξενιστή (σχηματίζοντας μύλο μεγέθους), η χρήση μετά από ένα ρολό χάλυβα λωρίδας χρησιμοποιείται, πριν από την επόμενη λωρίδα κυλίνδρου από την παρασκευή από την απελευθέρωση, τη διάτμηση και τη συγκόλληση του άκρου για να εξασφαλίσει ότι ο κεντρικός υπολογιστής ( σχηματίζοντας μύλο μεγέθους) Συνεχής παραγωγή και αποθηκεύστε αρκετό χάλυβα.

(2) Μάρκα κινητήρα: Wangpai

(3) Αυτή η μονάδα είναι κύρια περιλαμβάνεισεΠατήστε και μεταφορά υλικού συσκευής,συναρμολόγηση συσσωρευτή,Μονάδα υλικών μεταφοράς,μονάδα ηλεκτρικού ελέγχου.



1) σΣυσκευή υλικού Ress & Carry

Πιέστε και μεταφορά υλικού συσκευής: Είναι κύριο Περιλαμβάνει πλαίσιο, ηλεκτρικό κινητήρα, μονάδα φρένων, κύκλος κατεύθυνσης κατεύθυνσης μεταφοράς άξονα ισχύος της ταχύτητας μείωσης, πατήστε & κυλίνδρους, σύστημα πίεσης του κυλίνδρου οδηγού, επιθεωρημένη μονάδα ταχύτητας. Μπορεί να προμηθεύσει τον χάλυβα της λωρίδας στον συσσωρευτή και τους μέσους χρόνους που θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο σύστημα ηλεκτρικού ελέγχου, όταν απαιτούμε να σταματήσουμε να μεταφέρουν το υλικό σε αυτή τη μονάδα, θα σταματήσει τον κυλίνδρο στον ηλεκτρικό κινητήρα και την πατήστε και μεταφέρονται ρολό υλικού από το Διάλειμμα, και θα μπορούσε επίσης να ρυθμίσει την ταχύτητα για να μεταφέρει τον ηλεκτρικό κινητήρα και τη μονάδα μεταφοράς της ταχύτητας υλικού.

2)Συναρμολογήστε το πλαίσιο συσσωρευτή

: Συναρμολόγηση πλαισίου συσσωρευτή: Συμπεριλάβετε τον ηλεκτρικό κινητήρα, το πλαίσιο, το εσωτερικό κύκλο κύκλο, τον κύλινδρο κύκλου και τον κύλινδρο πίεσης. Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού χάλυβα Strip από τη μονάδα Press & Carry και θα μπορούσε να τραβήξει από το κέντρο αποστολής υλικού.



3)Συσκευή υλικού αποστολής

Συσκευή υλικού αποστολής: Συμπεριλάβετε πλαίσιο, κυλίνδρους κατεύθυνσης καθοδήγησης, οδηγό από το Roll of High ή Lower Place. Μπορεί να μεταφέρει το σύστημα χάλυβα Strip στο σχήμα και να στείλει τις πληροφορίες ταχύτητας υλικού στη συσκευή ηλεκτρικού ελέγχου.

(4) sΠΕΡΙΕΧΟΜΕΝΑ:

1) Διάμετρος: 10000mm

2) Πάχος πηνίου χάλυβα: 1,5-8,0mm; Πλάτος: 240-640mm

3) Μεταφορά υλικού μεταφοράς: VMAX = 100-180m/min

4) τροφοδοσία κινητήρα: DC 90kW Z4-200-31 (Maker: Wangpai)

5) Ισχύς κινητήρα συσσωρευτή: AC 15KWX16

6) Μήκος αποθήκευσης: 500-1000μ

7) Άλλα απαιτούν:

- Σύστημα τροφοδοσίας: τύπος διπλής κινητήρας (διάνυσμα C)

- Drum Outside Bottom Roll Ατομική οδήγηση (κινητήρας AC, πάνω από 15ea)

- Σχεδιάστε το εσωτερικό ρολό, συμπεριλαμβανομένου του Roll Support & Bearing αρκετά έντονα.

- Κατά τη διατροφή και την έξοδο, το σχεδιασμό για να αποφευχθεί η παραμόρφωση Skelp & Over-Load.

(Εξετάστε τη συστροφή, τη γωνιά και τη δομή της μονάδας σπειροειδούς)

- Όταν η τροφοδοσία του skelp, ολόκληρο το μήκος της τροφοδοσίας Skelp τελείωσε με μία φορά.

- Σωλήνας ταχύτητας γραμμής MAX. 60m/λεπτό, η ταχύτητα τροφοδοσίας πρέπει να είναι 3 φορές υψηλότερη από την ταχύτητα γραμμής του σωλήνα.

- Κατά τη διάρκεια της εξόδου από το Skelp, το roll pinch εισόδου μπορεί να τρέξει προς τα πίσω/προς τα εμπρός για να κάνει επανειλημμένα τη σύνδεση/κοπή του skelp.

- Σχεδιάστε τον συσσωρευτή για να αποφύγετε τη ζημιά Skelp από την επαφή και την τοποθέτηση κατά τη διάρκεια της λειτουργίας.

- Σχεδιάστε τη δομή και επιλέξτε το κατάλληλο υλικό για να αποφύγετε τη βασιστικότητα και τη ζημιά του Skelp.

- Σχεδιάστε τη βίδα ρύθμισης πλάτους για να αποφύγετε τη συγκέντρωση και τη βολική συντήρηση.

- Αυτόματο σύστημα λίπανσης για το κύριο τμήμα εδράνου.

- Τοποθετήστε το κάλυμμα ασφαλείας για το περιστροφικό καλάθι εξωτερικά στην περιφερειακή πλευρά.

- Μέθοδος ελέγχου συστήματος

: Όταν ο σκελετός τελειώνει, το σύστημα αυτόματης διακοπής συνδέεται στο τμήμα εισόδου.

: Όταν ο συσσωρευτής είναι άδειος, η τροφοδοσία ξεκινά αμέσως με τριπλάσια ταχύτητα από την ταχύτητα σωλήνωσης.

: Όταν ο συσσωρευτής έχει τις ρυθμισμένες περιελίξεις, η ταχύτητα τροφοδοσίας αλλάζει αυτόματα στην ίδια ταχύτητα με την ταχύτητα του σωλήνα. (Δεν υπάρχει χειριστής στο εσωτερικό του συσσωρευτή)

: Όταν το κουμπί τερματισμού συγκόλλησης διάτμησης είναι απενεργοποιημένο, η διακοπή έκτακτης ανάγκης όταν δεν υπάρχει πια σκελετό μέσα στον συσσωρευτή για να τον τροφοδοτήσει στον μύλο σωλήνων.

: Όταν σταματήσει η γραμμή, το σκελετό τροφοδοτείται αυτόματα στον συσσωρευτή.

: Όταν ο σκελετός τροφοδοτείται, δεν πρέπει να υπάρχει χαλαρή τάση. Και η ταχύτητα τροφοδοσίας/εξόδου πρέπει να είναι ακριβής.

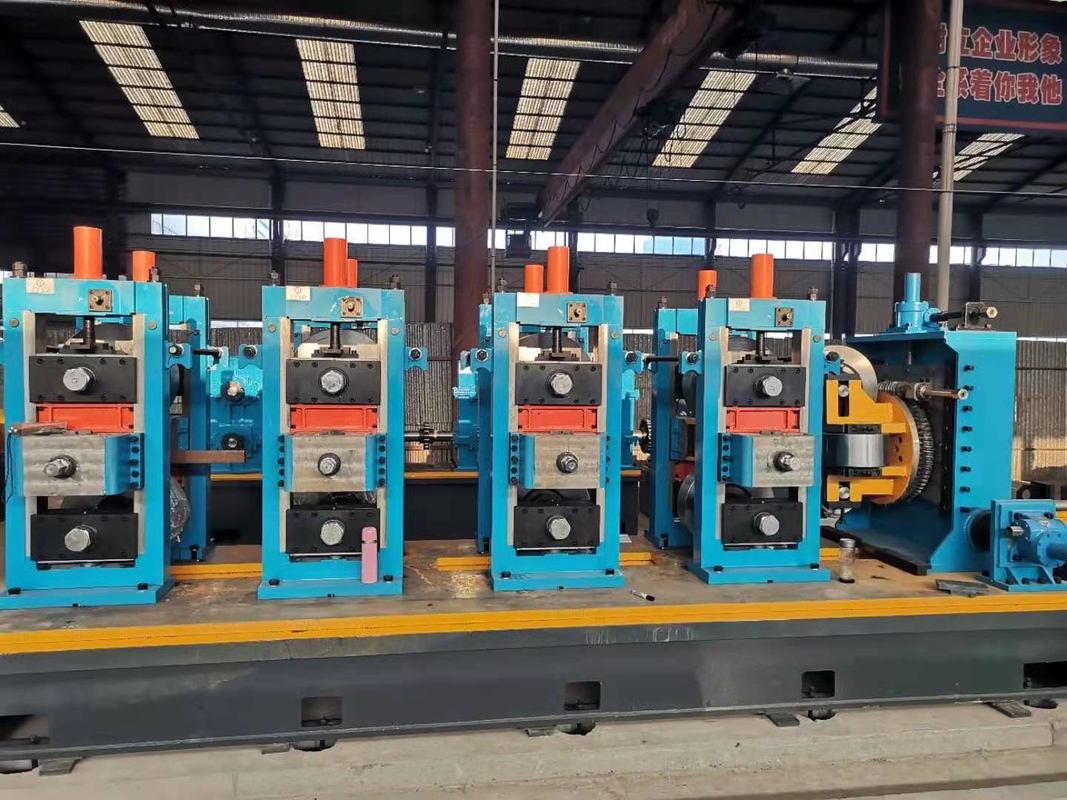

• φάμύλος ορμοποίησης και ταξινόμησης μεγέθους

1)βασικές πληροφορίες:

①ντοσυμβατικός τύπος

- W Κάμψη

②Reducer Group Drive Τύπος

- Ελικοειδής εξοπλισμός (Εξανθράκωση)

- Βαθμός: JIS 2 Βαθμός

- Τύπος αντλίας λουτρού λαδιού & Trochoid

- Σύνδεση ταχυτήτων

- Τσιμούχα λαδιού: NOK

- Παράθυρα για έλεγχο του εσωτερικού

③U-Κοινό σύστημα γρήγορης αλλαγής(Εφεδρικοί άξονες για αλλαγή ρολού και B/R Box 1 σετ)

- Συνδέστε/αποσυνδέστε την επάνω/κάτω πλευρά ταυτόχρονα με Hyd'cyl.

- Σχεδιάστε το χωρίς αλλαγή επιπέδου κατά τη σύνδεση/αποσύνδεση για να αποφύγετε προβλήματα.



④μιnreyμικρόοδηγός ιδέας& ΠΡολό ίντσας

- Πάνω/κάτω ρολό 1Σετ : Σταθερός τύπος

- Side Roll 1set : Χειροκίνητη ρύθμιση πλάτους Τύπος

- Pinch Roll 1set : By Hyd' cyl. Κίνηση και Οδήγηση με AC Motor

- Side Roll 2set : Χειροκίνητη ρύθμιση πλάτους Τύπος



2)Τραχύς σχηματισμός(Ανάλυση, Σύμπλεγμα) :

- Κύριο σταντ : 4 σετ / Πλαϊνό σταντ : 4 σετ

- Ισχύς κινητήρα κίνησης: 160Kw

- Κύρια βάση B/R Box Top Assembling Type

- Χρησιμοποιήστε επένδυση στο κάτω B/R Box για να προσαρμόσετε τη γραμμή Pass-line

- Η χειροκίνητη λαβή ρυθμίζει το Top B/R Box και το ύψος ρυθμίζεται με μοτέρ AC

(Πλάγια χειριστή/Πλάγια οδήγησης μαζί ή ατομική ρύθμιση)

: Χειροκίνητη λαβή, βίδα, γρανάζι ατέρμονα

- Η ρύθμιση πλάτους/κέντρου της πλευρικής λαβής αναμονής (Τύπος στήριξης άνω άξονα)

- Σχεδιάστε το συνδετικό μέρος του κιβωτίου κεφαλής βάσης & άνω ρολού B/R με εύκολη συναρμολόγηση/αποσυναρμολόγηση



3)Εκλεπτυσμένη διαμόρφωση (Fin-pass)

-Κύριο σταντ : 3 σετ / Πλαϊνό σταντ : 3 σετ

- Ισχύς κινητήρα κίνησης: 160Kw

- Τα άλλα είναι ίδια με το Break down stand.

- Λάβετε υπόψη τη θέση και τον χώρο σταθεροποίησης του εργαλείου αφαίρεσης σφαιριδίων

(Εξαιρέστε το εσωτερικό αφαίρεσης σφαιριδίων)

4) κάτω κρεβάτια

ΤΤα κάτω κρεβάτια είναι δύο σετ για το σχηματισμό βάσης και δύο σετ για εξαρτήματα οδήγησης.

- Αφού συγκολλήσετε ολόκληρα τα κρεβάτια, κάντε ολόκληρη τη θερμική επεξεργασία της ανόπτησης και την κατεργασία τους στο επάνω μέρος.

- Σχεδιάστε τις τέσσερις κλίνες διαμόρφωσης λαμβάνοντας υπόψη τις ροές και την αποστράγγιση του διαλυτού λαδιού.

: Το πλάτος του αποχετευτικού δρόμου είναι πάνω από 150 mm με κλίση.

⑧ Σχεδιάστε τις κεφαλές των σταντ που αφαιρούνται εύκολα.

- Ανταλλακτικά: Κάθετοι άξονες βάσης 2 σετ (αριστερή/δεξιά βίδα κάθε 1 σετ)

(Ανταλλακτικοί άξονες: Break Down 1 Set, Fin Pass 1 Set)

- Ανταλλακτικοί άξονες σταντ : 2EA





5)Συγκόλλησημέρος

①μικρόeam Βάση οδηγού

- Σχεδιάστε την κίνηση πάνω/κάτω και εμπρός/πίσω για πάνω και κάτω ρολά χειροκίνητα (ρελαντί)

②πλουεζε Ρολό Βάσεις: Τύπος 4 ρολού

- Πλαϊνό ρολό

: Ρύθμιση μέσω κιβωτίου ταχυτήτων

: Σχεδιάστε τη διάταξη ασφαλείας της βίδας για ρύθμιση πλάτους αριστερά/δεξιά.

Σχεδιάστε την ανταλλαγή κουτιού ρουλεμάν εύκολα.

: Χρησιμοποιήστε το μοτέρ AC για να προσαρμόσετε τη ρύθμιση πλάτους αριστερά/δεξιά.

Η λεπτή ρύθμιση θα γίνει χειροκίνητα.

: Αυξήστε την ακαμψία για να αποφύγετε το αριστερό/δεξιό άνοιγμα και σπάσιμο.

- Κορυφαίο ρολό

: Χρησιμοποιήστε το μοτέρ εναλλασσόμενου ρεύματος και τη βιδωτή υποδοχή για πάνω/κάτω ολόκληρου του πλαισίου.

: Χρησιμοποιήστε τη λαβή της βίδας για να κάνετε λεπτή ρύθμιση για πάνω/κάτω & αριστερά/δεξιά.



③Οκόφτης χαντρών utside

- Τύπος 2 κεφαλών (πάνω/κάτω κατά Hyd'cyl. + Λεπτή ρύθμιση με λαβή)



- Χρησιμοποιήστε το ρολό οδηγού για εξωτερική χάντρα

④μικρόχάλια κουρδιστήρι για την εξωτερική χάντρα

- Όριο ροπής και τύπος ζεύξης

- Συρρίκνωση/Διαστολή με κύλινδρο αέρα



⑤Σίδερο ραφήςμικρόταντ

- Αδράνεια

- Συμπεριλάβετε το σύστημα μετάδοσης κίνησης για ρύθμιση ύψους πάνω/κάτω βάσης ρολού

- Τα άλλα είναι ίδια με το break down stand.



• Ψύξη

①Δεξαμενή ψύξης

- Το μήκος είναι πάνω από 5 μέτρα και χρησιμοποιήστε τον τύπο ακροφυσίου μπάνιου και ντους.

- Οι θέσεις πάνω/κάτω ρολού δεν διαταράσσουν την κίνηση του προϊόντος.

- Το εξωτερικό/εσωτερικό πλαίσιο έχει τη δομή συγκόλλησης και δεν υπάρχει διαρροή διαλυτού λαδιού.

- Σχεδιάστε εύκολα την εναλλαγή ρολού και ακροφυσίου πάνω/κάτω.

- Το σύστημα ψύξης διαλυτού λαδιού: Τύπος EVAPCON



7)Μηχανή μεγεθών

①Πull out stand

- Κύριο σταντ 2 Σετ, Πλαϊνή βάση 3 Σετ

- Ισχύς κινητήρα κίνησης: 160Kw

- Τα άλλα είναι ίδια με τη βάση.

②μικρόβάση κολλήματος

-Κύριο σταντ 3 Σετ

- Ισχύς κινητήρα κίνησης:

- Τύπος 4 ρολού

- Τα άλλα είναι ίδια με το Break down stand.



③Τσταντ κεφαλιού urks

- 4 Roll Type & Stand 2 σετ

- Οι πλάκες σε ρολό είναι ανταλλάξιμου τύπου. (Ανταλλακτικά ρολά 2 σετ)

- Οι πλάκες ρολού κινούνται πάνω/κάτω & αριστερά/δεξιά & περιστρέφονται και τα 4 ρολά μετακινούν τη συρρίκνωση/διαστολή ξεχωριστά.

: Όλες οι κινήσεις μέσω χειροκίνητης λαβής.



④Μeasuring Roll

- Η βάση με ρολό μέτρησης βρίσκεται μεταξύ της βάσης διαστασιολόγησης και της βάσης κεφαλής του Τούρκου.

- Εγκαταστήστε το για να αποφύγετε παρεμβολές και ζημιές R/C.

- Το ρολό μέτρησης επάνω/κάτω για να έρθει σε επαφή με τον σωλήνα με κύλινδρο αέρα σφιχτά. (εγχειρίδιο)

- Χρησιμοποιήστε καρβίδια με τσιμέντο

- Ο τύπος κωδικοποιητή είναι ακρίβειας και αδιάβροχο.

⑤ΤαυτόςσιOtom Κρεβάτιαείναι 1 σετ βάσης διαστασιολόγησης & δύο σετ εξαρτημάτων οδήγησης.

- Αφού συγκολλήσετε ολόκληρα τα κρεβάτια, κάντε ολόκληρη τη θερμική επεξεργασία της ανόπτησης και την κατεργασία τους στο επάνω μέρος.

- Σχεδιάστε την κλίνη διαστασιολόγησης λαμβάνοντας υπόψη τις ροές και την αποστράγγιση του διαλυτού λαδιού.

: Το πλάτος του αποχετευτικού δρόμου είναι πάνω από 150 mm με κλίση.

• Πριόνι φρεζαρίσματος

1.1 Υλικό σωλήνα: SRT355, SGT355 (STK490, SGH490, POSMAC)

1.2 Στρογγυλό: 76-203 mm, Πάχος: 1.5-8.0 mm

Τετράγωνο: 75x75-150x150 mm, Πάχος: 1,5-8,0 mm

(η μονή πλευρά χρειάζεται περισσότερα από 50 mm)

1,3 Μέγιστη ταχύτητα γραμμής: 60 m/min (το μήκος κοπής είναι 7 m, το OD του σωλήνα είναι F70 mm και το πάχος του τοιχώματος είναι 3,0 mm.)



1.4 Κατεύθυνση παραγωγής γραμμής σωλήνων: δεξιά→αριστερά (επιβεβαιώστε τελικά)

1.5 Ύψος γραμμής:

Το ύψος από το δάπεδο μέχρι το κάτω μέρος του σωλήνα: mm

Το ύψος από την επιφάνεια του τμήματος διαστασιολόγησης, που πρόκειται να εγκατασταθεί η συσκευή μέτρησης ταχύτητας, μέχρι το κάτω μέρος του σωλήνα:

Το μέγεθος του χώρου όπου θα εγκατασταθεί ο κύλινδρος μέτρησης ταχύτητας:

1.6 Μήκος κοπής σωλήνα: 4000-15000 mm



1.7 Ακρίβεια κοπής: ±2 mm (Απαίτηση για αστάθεια ταχύτητας γραμμής για ελασματουργείο≤2%)



1.8 Ποσότητα γρέζιων: Μέγ.: 0.2mm



2.1 Υιοθετήστε σερβοκινητήρες.

Κινητήρας: 37 kw

Κινητήρας κοπής: 15 kw*2

Κινητήρας τροφοδοσίας: 2,9 kw*2

Περιστρεφόμενος κινητήρας 11 kw



2.2 Υπάρχουν κύλινδροι οδηγών εισόδου (κύλινδροι πάνω και κάτω) στο υπόγειο του εξοπλισμού. Υπάρχουν κύλινδροι οδήγησης (κύλινδροι πάνω και κάτω) μπροστά από τη λεπίδα και υπάρχει ένας κύλινδρος στήριξης πίσω από τους σφιγκτήρες.





2.3 Υπάρχει μια ατσάλινη βούρτσα για τη λεπίδα, η οποία μπορεί να στερεωθεί ή να αφαιρεθεί για να καθαρίσει τα σιδερένια ροκανίδια της λεπίδας.



2.4 Οι ράγες οδηγών υιοθετούν υλικό GCR15, υπάρχουν δύο ασφαλείς προσκρουστήρες.



2.5 Δομή κίνησης σφιγκτήρα (υδραυλική):



2.6.1 Υιοθετήστε 3 αυξήσεις σφιγκτήρων (υδραυλικά) και το στυλ ψύξης του υδραυλικού σταθμού είναι ψύξη νερού ή ψύξη αέρα.



2.6.2 Με τον εξοπλισμό, θα παρέχουμε ένα σετ σφιγκτήρες. Το τμήμα εισόδου των σφιγκτήρων έχει σχήμα κώνου, το οποίο έχει σχεδιαστεί για να αποφεύγει το ξύσιμο των σωλήνων.

2.6.3 Υπάρχει σήμα και μέγεθος στους σφιγκτήρες.

2.6.4 Οι επιφάνειες των σφιγκτήρων σβήνουν.

2.6.5 Υπάρχει κύκλωμα ντους ψύξης για τον καθαρισμό των τσιπς στη λεπίδα και τους σφιγκτήρες.



2.7 Η διαδικασία κοπής είναι με 5 στάδια, η ταχύτητα κοπής και η ταχύτητα τροφοδοσίας είναι και οι δύο μεταβλητές.

2.8 Όλο το κύκλωμα του εξοπλισμού ικανοποιεί τις ακόλουθες απαιτήσεις.

Υπάρχει αρκετός χώρος στην αλυσίδα της δεξαμενής.

Υπάρχουν λωρίδες απομόνωσης στην αλυσίδα δεξαμενών για να χωρίσουν τους σωλήνες λαδιού, τους σωλήνες νερού και τα καλώδια μεταξύ τους.



2.9 Παρακαλούμε δείτε το συνημμένο σχέδιο για την αγκυροβόληση. Θα παρέχουμε ένα σύνολο βιδών αγκύρωσης με τον εξοπλισμό.



3.NC Cold Saw Electrical Control Απαίτηση.



3.1 Σύστημα ηλεκτρικού ελέγχου



3.1.1 Το HMI είναι μια οθόνη αφής Crystal Touch 10 〞.



3.1.2 Το καροτσάκι οδήγησης και περιστροφής και τροφοδοσίας λεπίδων και κοπής λεπίδων όλα υιοθετούν τους σερβοκινητήρες και τους οδηγούς της Siemens.

3.1.3 Ο ελεγκτής κίνησης είναι η σειρά M3.



3.1.4 Encoder One Piece (Ελβετία Elco)



3.1.5 Πλησιάζοντας τους διακόπτες ένα σετ (3 τεμ)



3.2 Ελέγχου Cabinet One Set and Control Console One Set.



3.3 Υπάρχει φως συναγερμού στην κονσόλα ελέγχου που εμφανίζει συναγερμό προβλημάτων.



3.4 Παρέχεται ένα κουμπί διακοπής έκτακτης ανάγκης. (Απαιτείται ένα έτοιμο singal στην κονσόλα και η οθόνη αφής δείχνει τα πιεστικά σήματα.)



3.5 Η οθόνη Crystal Touch εμφανίζει τις παραμέτρους που τρέχουν το SAW και 16 ομάδες που κόβουν τις παραμέτρους κοπής μπορούν να αποθηκευτούν στον ελεγκτή.



3.6 Απαιτήσεις ελέγχου για τους αλληλένδετους εξοπλισμούς. (Υπάρχουν ρέοντες έλεγχοι στην κονσόλα ελέγχου.)



3.6.1 Σύμφωνα με τα ελαττωματικά σήματα προϊόντος από την ανίχνευση ελαττώματος του στροβίλου για να επιβεβαιωθεί η κατεύθυνση του ελαττωματικού προϊόντος και να επιβεβαιώσει την αυτόματη πιστοποιημένη ή ελαττωματική λειτουργία επιλογής προϊόντος των κυλίνδρων διαχωρισμού του προϊόντος.

3.6.2 Συνειδητοποιήστε τη αλληλογραφία με το τμήμα μεγέθους. (Στάση έκτακτης ανάγκης, σήματα έτοιμου πριονιού)



3.6.3 Υπάρχει ένα ελαττωματικό κουμπί προϊόντος στην κονσόλα ελέγχου και όποια κατάσταση είναι το πριόνι, πατήστε το κουμπί, τότε το προϊόν που διαχωρίζει τους κυλίνδρους θα ασχοληθεί με το προϊόν ως ελαττωματικό.



9. Πίνακας run-out, μεταφορέας



- Το συνολικό μήκος του πίνακα εξόδου είναι περίπου 25 μέτρα και το βήμα του κυλίνδρου είναι 600 mm.

- Οδηγήστε τον κινητήρα AC (3EA) με έλεγχο αλυσίδας και ταχύτητας από τον μετατροπέα.

- Ο καλός σωλήνας και ο κακός σωλήνας θα διευθετηθούν.

- Επιθεώρηση Skid 4Rows x Μήκος 2m + τσέπη 4Rows x πλάτος 1,2m

- Κακές σωλήνες τσέπης 6Rows x πλάτος 1,5m

- Εξοπλίστε τον κύκλο αέρα. Στο τέλος του πώματος.

- Ο καλός σωλήνας θα κλωτσηθεί μετά την αυτόματη ανίχνευση.

Ο κακός σωλήνας θα κλωτσηθεί από τον χειριστή (στρογγυλός σωλήνας)

- Ο καλός σωλήνας που μεταφέρθηκε στον μεταφορέα κυλίνδρων και κλωτσήσει (σωλήνας σχήματος):

Εγκαταστήστε τη γραμμή παρασκευής ευθυγράμμισης.

- Το σύστημα φυσαλίδας αέρα για την εξωτερική πλευρά του προϊόντος.

: Ηλεκτρική ενεργοποίηση/απενεργοποίηση αυτόματα

: Ακροφύσιο τύπου δακτυλίου για τη συμβατότητα συνολικών μεγεθών

10.



1. Διόρθωση σωλήνων: Μέγιστο όριο απόδοσης <355MPa

Διάμετρος: Φ76-φ203mm

2. Απόσταση κυλίνδρου διόρθωσης: Διάμετρος λαιμού 650mm: Μήκος 250mm: 380mm

Γωνία περιστροφής: 37.183-43.426 μοίρες

3. Ταχύτητα διόρθωσης: 20-60m/min

4. Μοντέλο κινητήρα: Ισχύς: 55kW × 2 ρυθμίζει ταχύτητα: 1470rpm

5. Μοντέλο μειωτήρα: Αναλογία ταχύτητας Zly180 × 2: 14

6. Εύρος ανύψωσης του ανώτερου κυλίνδρου: 250mm

7. Εύρος ανύψωσης μεσαίων και χαμηλότερων κυλίνδρων: ± 50mm

8. Η ανύψωση του κυλίνδρου άνω ισοσταθμού ρυθμίζεται από τη συσκευή κιβωτίου ταχυτήτων σκουληκιών και η ανύψωση του κατώτερου κυλίνδρου μεσαίας ευθυγράμμισης ρυθμίζεται από τη συσκευή κιβωτίου ταχυτήτων.

9. Οι άνω και κάτω δοκούς είναι τύπου υποστήριξης τεσσάρων στρώσεων.

10.

11. Ο καθολικός άξονας κίνησης είναι 160 τύπος.

12. Ο εξοπλισμός περιλαμβάνει ένα σύνολο πλαισίου λειτουργίας ηλεκτρικού ελέγχου.

Erw Tube Mill Άλλο μοντέλο



Μοντέλο	Διάμετρος	Πάχος σωλήνα	Ταχύτητα χύτευσης (m/min)	Ισχύς κινητήρα (KW)	Μηχανικός έκταση (m³)
HG20	8-20 χιλιοστά	0,3-1mm	30-120	55	7 × 50
HG32	12-32mm	0,3-2,0mm	30-120	75	7 × 50
HG50	16-50mm	0,8-2,5 χιλιοστά	30-110	110	7 × 60
HG60	20-60 χιλιοστά	0,8-3 χιλιοστά	30-100	132	7 × 65
HG76	12-76 χιλιοστά	1-3 χιλιοστά	30-100	320	8 × 80
HG89	32-89mm	1-4 χιλιοστά	30-80	350	8 × 80
HG114	45-114mm	1.5-5.0mm	30-60	400	10 × 100
HG165	60-165 χιλιοστά	3-7 ΜΜ	30-50	600	10×110
HG219	114-219 ΜΜ	4-8mm	20-40	800	12×150
HG273	114-273 ΜΜ	4-10mm	15-30	1000	18×160
HG325	165-325mm	4-12mm	10-30	1200	18×180
HG426	165-426 ΜΜ	4-16mm	8-25	1400	18×180
HG508	219-508 ΜΜ	4-20mm	8-20	2000	21×180
