Υψηλής συχνότητας συγκολλημένο αγωγό 1.5mm Tube Mill συγκόλληση υψηλής συχνότητας ευθεία ραφή

ΠεριγραφήΤυβλοτριβείο

1.1 Περίληψη:

Ο εξοπλισμός αυτός χρησιμοποιείται ειδικά για την παραγωγή Φ25-Φ80mm,δ1.5-4.0mm υψηλής συχνότητας σωλήνα συγκόλλησης ευθείας συγκόλλησης και αντίστοιχου τετράγωνου σωλήνα και ειδικού σχήματος σωλήνα ((δ≤3.2mm).Η προμήθεια εξοπλισμού είναι από το uncoiler έως το πριόνι κοπής σταθερού μήκουςΗ ταχύτητα κύλισης μπορεί να ρυθμίζεται ανάλογα εντός κατάλληλου εύρους διάμετρου σωλήνα και πάχους τοιχώματος.

1.2 Εφαρμόσιμο υλικό:

(1) Ζεστή ή κρύα έλαση ταινίας χάλυβα (σύμφωνα με τις GB700-88 ή GB1591-88)

(2) Υλικό:Ατσάλι χαμηλής περιεκτικότητας σε άνθρακα, χαμηλής κράσης δs≤345Mpa,δb≤610Mpa

(3) Το πάχος της ταινίας χάλυβα: 1,5-4,0 mm (σύμφωνα με την GB708-88)

(4) Το πλάτος της ταινίας χάλυβα: 80-245 mm

(5) Ι.Δ. σπείρας χάλυβα: Φ500-Φ650mm

(6) Ο.Δ. σπείρας χάλυβα: Φ800-Φ1500mm

(7) Μέγιστο βάρος περιστροφής: ≤2500kg

1.3 Περιοχή διαστάσεων των σωλήνων μεταποίησης χάλυβα:

(1) Ο.Δ.: Φ25-Φ80mm 20*20-40*80

(2) πάχος τοιχώματος: 1,5-4,0 mm (πυροειδής σωλήνας και ειδικής μορφής σωλήναςδ≤3,2 mm)

(3) μήκος: 4-10m

1.4 ρεύμα διεργασίας προϊόντος (χάλυβα σωλήνα):

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.

1.5 Ταχύτητα άλεσης: 20-60m/min( πάχος της ταινίας χάλυβα:1.5-2.0mm, ταχύτητα άλεσης: 80m/min)

1.6 Δύναμη εξοπλισμού υψηλής συχνότητας: 250 KW

1.7 Προτεινόμενα απαραίτητα αξεσουάρ του χρήστη (μόνο για αναφορά):

(1) Εργαστήριο: 90m × 15m (μήκος × πλάτος)

(2) Ηλεκτρική αίθουσα: 6m × 4m (μήκος × πλάτος)

(3) Βάση θεμελίωσης μηχανικής μονάδας (βλέπε σχέδιο βάσης του προμηθευτή)

(4) Αεροκίνητο γερανό: 1x10T & 1x5T

(5) Ηλεκτρική παροχή:

κινητήρας εξοπλισμού: 75KW+75KW+22KW+18.5KW +15= 205.5KW

β. Μηχανή υψηλής συχνότητας:250 kW

(6) πίνακας για τον τελικό σωλήνα μετά την κοπή.

(7) Πέντε τεμάχια πριονιστικών λεπίδων για την παρακολούθηση πριονιστικών, με προδιαγραφές σύμφωνα με το εγχειρίδιο οδηγιών και ποσότητα σύμφωνα με την ανάγκη του πελάτη.

(8) Μαγνητική ράβδος για συσκευές συγκόλλησης: για λογαριασμό του αγοραστή.

(9) Δύο μονάδες φ3 ς αντλιών που θα προμηθευθούν από τον αγοραστή για την ψύξη των ηλεκτρικών μονάδων υψηλής συχνότητας και των κύριων μονάδων.

(10) μία μονάδα ψύξης νερού με όγκο 35 m3 η καθεμία, η οποία θα εγκατασταθεί από τον αγοραστή για τον ψύξη των κύριων μονάδων.

(11) Ηλεκτρικό κύκλωμα μονάδας μηχανής: πριν από την συναρμολόγηση, το κύκλωμα πρέπει να φθάσει στο ηλεκτρικό ντουλάπι του δωματίου υψηλής συχνότητας.Ηλεκτρική σύνδεση για το δωμάτιο υψηλής συχνότητας με το συνολικό τραπέζι ελέγχου και το σταθμό κουμπιών. (Αποφασίστε το μέγεθος και την ποσότητα κατά την εγκατάσταση στην εγκατάσταση, την αγορά από την αγορά)

(12) Αίθουσα υψηλής συχνότητας για μηχανική μονάδα.

(13) Ένα σύνολο συμπυκνωτή αέρα (παρέχεται από τον αγοραστή)

(14) Εξοπλισμός ανύψωσης και εργαλεία για την εγκατάσταση μηχανών, μέγιστο βάρος ενός μέρους είναι 10 τόνοι.

2. εισαγωγή των βασικώνεγκαταστάσεις:

2.1 Αποσυσκευαστής

Τύπος δομής: τσιμπήματα και

Το υλικό που χρησιμοποιείται για την κατασκευή του ηλεκτρονικού συσσωρευτή είναι το υλικό που χρησιμοποιείται για την κατασκευή του ηλεκτρικού συσσωρευτή.

Εφαρμόσιμο εύρος: χάλυβα 100-245 mm

πλάτος ταινίας, πάχος 1,5-4,0 mm,

Φ1000-Φ1500mm ατσάλινη τροχιά O.D.,

Φ500-Φ650mm ατσάλινη τροχιά,

Μέγιστο βάρος ατσάλινης τροχιάς ≤ 2500 kg.

2.2 Μηχανή κοπής και συγκόλλησης, η οποία εξασφαλίζει την ομαλή κοπή διπλού στυλοκύλινδρου από χάλυβα και στη συνέχεια τη συγκόλληση και την ισοπέδωση της συγκόλλησης.

2.3 Συσσωρευτής:Ο συσσωρευτής είναι μια μονάδα αποθήκευσης λωρίδας στην παραγωγή σωλήνων που έχουν συγκολληθεί κατά μήκος και σχηματιστεί σε διατομή.Αποθηκεύει μια ορισμένη ποσότητα ταινίας και αφήνει χρόνο στον συγκολλητή για να κόψει και να σφίξει τις άκρες στις ταινίες.Είναι ένα από τα κύρια μηχανήματα στη σύγχρονη γραμμή του εργοστασίου σωλήνων και στη γραμμή σχηματισμού.

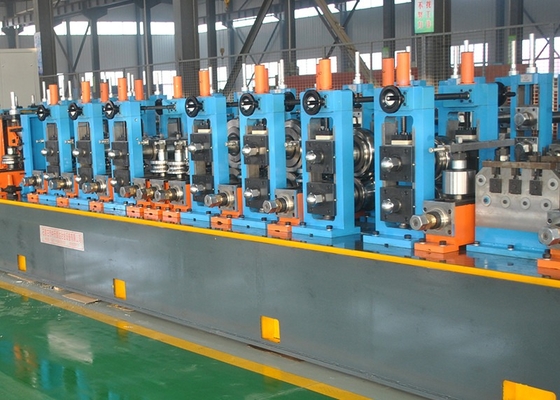

2.4 Μονάδα σχηματισμού, συγκόλλησης και μεγέθους:

(1) Συσκευή τροφοδοσίας και ισοπέδωσης των χαλυβουργικών ταινιών:

α. Τύπος: 5 κυλίνδροι ισοπεδώνονται παθητικά για την ευθυγράμμιση της ταινίας χάλυβα πριν από την εισαγωγή της στην μονάδα σχηματισμού.

Β. Ρολ καθοδήγησης: Ένα ζευγάρι

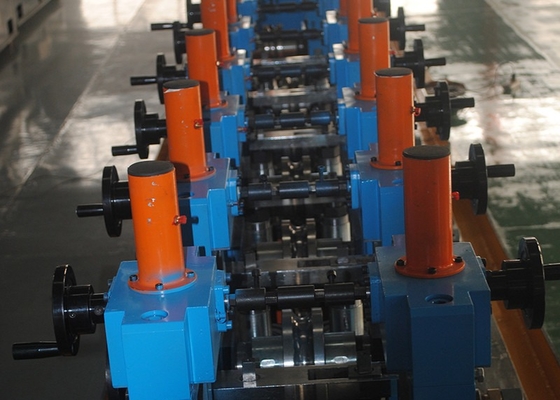

(2) Συσκευή σχηματισμού:

Κυρίως ακατέργαστη άλεση για το σχηματισμό ταινιών χάλυβα και για τον έλεγχο της συγκόλλησης.

α. Οριζόντιο πλαίσιο κυλίνδρων:

Ποσότητα: 7

Κατασκευή: 45# χυτοσίδηρο, διπλή θήκη, αλλαγή κυλίνδρων στο πλάι

Διάμετρος οριζόντιου άξονα κυλίνδρων: Φ80 mm, υλικό: 40 Cr

β. Ψηλό πλαίσιο κυλίνδρων:

Ποσότητα: 7

Τύπος: Παθητική περιστροφή

Διάμετρος άξονα κάθετου κυλίνδρου: Φ50 mm, υλικό: 45* χάλυβα

γ. Τμήμα κιβώτιο ταχυτήτων κίνησης

Ποσότητα: 7

Δομή: Σπειροειδής κλίμακα, κυλινδρική κλίμακα

Υλικό: περίβλημα: HT250, γρανάζια:20CrMnTi και 40Cr, άξονας εισόδου και εξόδου: 40Cr

Δυναμικό μετάδοσης: 14 σετ από γενικό άξονα μετάδοσης Jeep Auto CA141

3) μηχανές καθοδήγησης, εκτόξευσης και συγκόλλησης, μηχανές ξυρίσματος:

α. Ένα σύνολο τροχών καθοδήγησης για τον έλεγχο της κατεύθυνσης της ραφής του σωλήνα, ώστε να εξασφαλίζεται ότι η ραφή του σωλήνα εισέρχεται επίπεδα και ευθεία στους κυλίνδρους εκτόξευσης.

β. Ένα σύνολο συστοιχιών κυλίνδρων για τον έλεγχο της συγκόλλησης για την επιτυχή συγκόλληση.

c. Δύο σύνολα πλαισίου ξυριστήρα για ξύρισμα των σπασμάτων έξω από τη συγκόλληση

(4) Ένα σύνολο σωλήνων ψύξης

(5) Συσκευή μεγέθους:

Κάθε 5 σετ οριζόντιας στάσης κυλίνδρου και κάθετη στάση κυλίνδρου και κλάδος κιβωτίου ταχυτήτων, 10 σετ καθολικού άξονα.(δομή ίδια με τη συσκευή σχηματισμού)

(6) Κεφάλαιο της μηχανής ευθείας:

α. Χρήση: Χρησιμοποιείται κυρίως για την ακατέργαστη ευθυγράμμιση σε απευθείας σύνδεση των τελικών σωλήνων.

β. Τύπος: Τύπος κεφαλής Turk's, μονόπλευρες 4 ρόλες × 2 σετ.

γ. Δύο σετ κρεβατιού για εγκατάσταση.

2.5 Πριόνι κοπής:

(1) Μέθοδος κοπής: Παρακολούθηση από υπολογιστή και αυτόματη κοπή

(2) Μέγεθος κοπής: δ1,5-4,0 mm

(3) Δύναμη κοπής: Φ25-Φ80 mm

(4) Διάστημα κοπής: 4-13m

(5) Χρόνοι κοπής: 8-10 φορές/min

(6) Ανεπάρκεια κοπής: ≤ 6 mm

(7) Μηχανή κοπής: 22KW, κινητήρας εναλλασσόμενου ρεύματος δεύτερης κατηγορίας

(8) κινητήρας: σειρά Z4, DC15KW, ένα σύνολο

2.6Τελειωμένος πίνακας σωλήνων: Ζυγισμένη δομή σκελετού εφοδιασμένη με σύστημα σηματοδότησης μεγέθους.

2.7Ηλεκτρική υψηλής συχνότητας: 250KW, ισχύουσα παροχή ισχύος 380V/220V 50HZ

• Εγγύηση ποιότητας και υπηρεσιών

Υπηρεσία προ πωλήσεων:

·Μπορούμε να παρέχουμε φωτογραφίες του τελικού εξοπλισμού πριν από την αποστολή για να διασφαλίσουμε την αυθεντικότητα των προϊόντων μας.

·Εάν η κυβέρνηση δεν επιτρέψει στον πωλητή να εγκαταλείψει την Κίνα και να πάει στη χώρα του πελάτη για την αποδιορθώση του εξοπλισμού, θα παρέχουμε ηλεκτρονική εξ αποστάσεως καθοδήγηση στον μηχανικό του αγοραστή,και να κάνει το καλύτερο που μπορεί ο πωλητής για να παρέχει μια σαφή και πλήρη διάταξη για να βοηθήσει τον αγοραστή με την εγκατάσταση και την έναρξη λειτουργίας του εξοπλισμού.

·Αν η κινεζική κυβέρνηση επιτρέψει στον πωλητή να εγκαταλείψει την Κίνα και να πάει στη χώρα του πελάτη για την αποδιορθώ­ση του εξοπλισμού, θα στείλουμε μηχανικούς εκεί όπως περιγράφεται κατωτέρω:

Ο εξοπλισμός που φτάνει στον αγοραστή, το προσωπικό των τεχνικών υπηρεσιών στο χώρο της εκτίμησης, η αποδιορθωτική επεξεργασία, η συντήρηση, η έναρξη λειτουργίας του εξοπλισμού, η έναρξη λειτουργίας, η λειτουργία και οι οδηγίες συντήρησης,υπεύθυνος για την τεχνική κατάρτιση του προσωπικού λειτουργίας και συντήρησης του εξοπλισμού του αγοραστή.

Ο χρόνος διορθώσεως είναι ένας μήνας,μέσα σε ένα μήνα Ο αγοραστής πρέπει να καταβάλει τον μισθό του μηχανικού 150,00 ευρώ ημερησίως για κάθε άτομο,την προμήθεια των εισιτηρίων για την επιστροφή και την επιστροφή,πρέπει επίσης να προμηθεύσει το τοπικό κόστος,Σαν το φαγητό.Αν εξαιτίας του αγοραστή καθυστερήσει ο χρόνος διορθώσεως, ο αγοραστής πρέπει να πληρώσει για τον μηχανικό 150,00 ευρώ ανά άτομο την ημέρα.

Αριθμός μηχανικών εγκατάστασης εξοπλισμού: Τουλάχιστον τρεις.

Υπηρεσία μετά την πώληση:

Χρησιμοποιείται σε χρήστες που συμμορφώνονται με τους κανόνες, υπό κανονική λειτουργία εξοπλισμού, από 12 μήνες από την ημερομηνία άφιξης του εξοπλισμού, όπως θετική επίδραση στην ποιότητα της χρήσης,Η βλάβη των εξαρτημάτων οδηγεί σε εξοπλισμό που δεν μπορεί να λειτουργήσει κανονικά, το εργοστάσιο θα παρέχει την επισκευή ή την αντικατάσταση δωρεάν.Ο χρόνος διορθώσεως είναι ένας μήνας,μέσα σε ένα μήνα Ο αγοραστής πρέπει να πληρώσει για τον μισθό του μηχανικού 150,00 ευρώ μία ημέρα ένα άτομο,Η προμήθεια των εισιτηρίων για την επιστροφή, θα πρέπει επίσης να προμηθευτεί το τοπικό κόστος,όπως τα τρόφιμα,τα δωμάτια και τη μετατροπή.

Αριθμός μηχανικών εγκατάστασης εξοπλισμού: Τουλάχιστον τρεις.

• Παροχή τεχνικού εγγράφου

● Εγχειρίδιο χρήσης (παρέχεται ένα μήνα πριν από την ημερομηνία παράδοσης)

● Πιστοποιητικό επιθεώρησης (παρέχεται κατά την παράδοση)

● Εντολή φόρτωσης (Παρουσιάζεται κατά την παράδοση)

● Σχέδιο διάταξης (παρέχεται ένα μήνα πριν από την ημερομηνία παράδοσης)

● Σχέδιο της βάσης του εδάφους (παρέχεται ένα μήνα πριν από την ημερομηνία παράδοσης)

● Διάγραμμα της ηλεκτρικής αρχής

● Συνολική συναρμολόγηση Σχέδιο κάθε μονάδας της γραμμής

● Διάγραμμα των ευάλωτων τμημάτων
