συγκολλημένος μύλος σωλήνων υψηλής συχνότητας

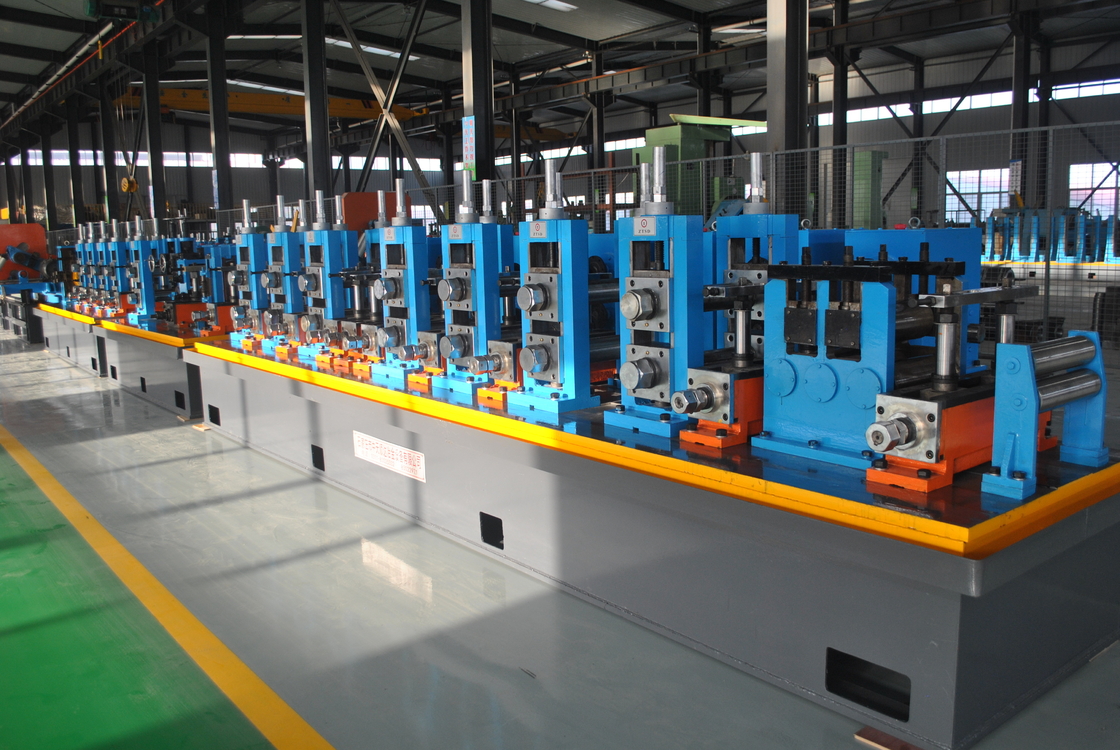

Μονάδα σωλήνων συγκόλλησης υψηλής συχνότητας φ114 Σύστημα αυτόματου ελέγχου PLC

Name: Μονάδα σωλήνων συγκόλλησης υψηλής συχνότητας φ114 Σύστημα αυτόματου ελέγχου PLC
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG114
Price: 50,000.00 USD
Availability: InStock

Λεπτομέρειες προϊόντος:

Τόπος καταγωγής:	hebei
Μάρκα:	Tengtian
Πιστοποίηση:	CE, ISO9001, BV
Αριθμό μοντέλου:	HG114

Λεπτομέρειες

Τόπος καταγωγής:

hebei

Μάρκα:

Tengtian

Πιστοποίηση:

CE, ISO9001, BV

Αριθμό μοντέλου:

HG114

Product name:

High Frequency Welded Pipe Mill φ114 High Frequency Welding Tube Mill Plc Automatic Control System

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

0.8-4.0mm

Max. Production Speed:

20～70m/min

Fixed Cutting length:

6-12m

pipe size range:

Φ20～Φ114mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Επισημαίνω:

High Light

Επισημαίνω:

κυλινδρικός μύλος συγκόλλησης υψηλής συχνότητας 114

κυλινδρικός μύλος συγκόλλησης υψηλής συχνότητας PLC

ενωμένος στενά μύλος σωλήνων PLC υψηλή συχνότητα

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

1 ΣΥΝΟΛΟ

Τιμή:

$100000 to $1 million

Συσκευασία λεπτομέρειες:

Αδιάβροχη και πλόιμη συσκευασία εξαγωγής.

Χρόνος παράδοσης:

60 ημέρες εργασίας

Όροι πληρωμής:

L/C, T/T

Δυνατότητα προσφοράς:

50 σύνολα/έτος

Περιγραφή προϊόντος

φ114 Σύστημα αυτόματου ελέγχου PLC για το ελκυστικό εργοστάσιο σωλήνων υψηλής συχνότητας

Ειδικότητα	Αξία
Ονομασία προϊόντος	Υψηλής συχνότητας συγκολλημένο αγωγό φ114 Υψηλής συχνότητας συγκόλληση αγωγού πλέγμα Plc αυτόματο σύστημα ελέγχου
Δυνατότητα τέντωσης της πρώτης ύλης	σb≤500 Mpa
Δάχος	00,8-4,0 mm
Μέγιστη ταχύτητα παραγωγής	20 ̊70m/min
Σταθερό μήκος κοπής	6-12 μέτρα
Περιοχή μεγεθών σωλήνων	Φ20·Φ114mm
Εγγύηση	Ένα χρόνο
Τύπος συγκόλλησης	Ζυθοποιία υψηλής συχνότητας

Επισκόπηση του προϊόντος

Η γραμμή παραγωγής σωλήνων συγκόλλησης υψηλής συχνότητας Φ114Q έχει σχεδιαστεί για την παραγωγή συγκόλλητων σωλήνων διαμέτρου 20 ∆114 mm με πάχος τοιχώματος 0,8 ∆4 mm,Συμπεριλαμβανομένων των τετραγωνικών και ορθογώνιων σωλήνων και των σχηματισμένων διατομών αντίστοιχων μεγεθώνΤα προϊόντα συμμορφώνονται με τα πρότυπα BS/ASTM.

ΣυμπεριλαμβανομένωνΓερμανία τεχνολογία πέρασης, σύστημα αυτόματου ελέγχου PLC και ψηφιακή μονάδα ρύθμισης ταχύτητας Eurotherm της Βρετανίας, η γραμμή αυτή προσφέρει αξιόπιστη λειτουργία με εύκολη συντήρηση.

Τεχνικές προδιαγραφές

Βασικές προδιαγραφές

Διάμετρος σωλήνα: Φ20·Φ114mm
Μοντέλο: 0,8 mm (γύρω), 0,8 mm (τετράγωνο)
Διάρκεια σωλήνα: 4μ7
Ακριβότητα μήκους: 0-6 mm (CNC/STD)

Προϋποθέσεις πρώτης ύλης

Υλικό: Χαλαρός χάλυβας άνθρακα και χάλυβας κατασκευής χαμηλής κράσης
Μηχανικές ιδιότητες: σb≤500MPa, σs≤300MPa
Διάμετρος της λωρίδας: 60×360 mm
Δάχος ταινίας: 0,8 mm
Εσωτερική διάμετρος κυλίνδρου: 490 ∼ 550 mm
Εξωτερική διάμετρος κυλίνδρου: 900·1800 mm
Βάρος περιστροφής: ≤ 5 τόνους

Παραμέτρους απόδοσης

Ταχύτητα σχηματισμού: 2070m/min
Συνολική ισχύς: περίπου 630 kW
Συμπυκνωμένος αέρας: 4m3/min σε 0,4·0,7MPa
Εφοδιασμός νερού: 100l/min για HF, 200l/min για ψύξη σε 0.1·0.25MPa

Διαδικασία παραγωγής

Αποσύνδεση → Ξύρισμα και συγκόλληση με μάζα → Αποθήκευση στο συσσωρευτή → Σχηματισμός → συγκόλληση → ψύξη → Μεγέθυνση → Κόψιμο πριονιδιού → Συλλογή σωλήνων

Απαιτήσεις εργαστηρίου

8 μέτρα πλάτος, 100 μέτρα μήκος, με ελάχιστη απόσταση 5 μέτρων από τις σιδηροτροχιές της οροφής μέχρι το έδαφος.

Όροι παράδοσης και πληρωμής

Μεταφορά εντός τεσσάρων μηνών από την παραλαβή της προκαταβολής.
30% προκαταβολή μέσω Τ/Τ εντός 15 ημερών από την υπογραφή της σύμβασης.
70% ισοζύγιο με L/C πριν από την αποστολή.

Εγγύηση ποιότητας και υπηρεσιών

Υπηρεσία προ πωλήσεων

Φωτογραφίες εξοπλισμού που παρέχονται πριν από την αποστολή
Διαδικτυακή εξ αποστάσεως καθοδήγηση για την εγκατάσταση και την έναρξη λειτουργίας
Προαιρετική τεχνική υποστήριξη επί τόπου (υπάρχουν όροι)

Υπηρεσία μετά την πώληση

Εγγύηση 12 μηνών από την ημερομηνία άφιξης του εξοπλισμού
Δωρεάν επισκευή/αντικατάσταση για βλάβες που σχετίζονται με την ποιότητα
Προαιρετική υποστήριξη στην εγκατάσταση (υπάρχουν όροι)

Τεχνική τεκμηρίωση

Εγχειρίδιο χρήσης
Πιστοποιητικό επιθεώρησης
Τάξη φόρτωσης
Σχεδίαση διάταξης
Σχέδιο βάσης εδάφους
Διάγραμμα ηλεκτρικής αρχής
Γενικά σχέδια συναρμολόγησης
Διαγράμματα ευάλωτων τμημάτων

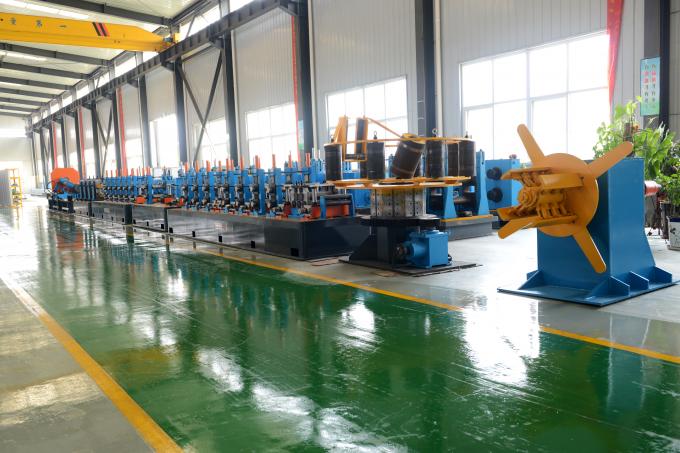

φ114 High Frequency Welding Tube Mill production line
