Μεταλλουργός σωλήνων υψηλής συχνότητας Ff Ffx Στυλ σχηματισμού Ψυχρός ρόλος

Εγώ.Νέο σχέδιο

Σύμφωνα με την κατευθυντήρια γραμμή σχεδιασμού για τη βελτίωση του λειτουργικού χαρακτήρα και του περιβάλλοντος και του χαρακτήρα ασφάλειας και παραγωγής, μειώνοντας το κόστος του κυλίνδρου για να εξασφαλιστεί υψηλή απόδοση,Η γραμμή παραγωγής του HG60 υιοθετεί το στυλ διπλής ακτίνας τρύπας σχεδιασμού..

• Βασικές παραμέτρους και προδιαγραφές:

• Υλικό Προδιαγραφές:

Συμφωνούν με το πρότυπο YB189-64

Υλικό: Χαμηλό άνθρακα και χαμηλής κράσεως χάλυβας κατασκευής

Μηχανικές ιδιότητες: σb≤520Mpa,σs≤365MPa

Διάμετρος λωρίδας: 60-190 mm

Δάχος ταινίας:10,0-3,5 mm

Εσωτερική διάμετρος των κυλίνδρων:φ480·φ520mm

Εξωτερική διάμετρος των κυλινδρικών:φ1000φ1800mm

Βάρος της τροχιάς: ≤ 2,5 τόνους

• Προδιαγραφές συγκολλημένων σωλήνων:

(1) Στρογγυλός σωλήνας φ20-φ60 mm, πάχος 1,0-3,5 mm

(2) Σταθερό μήκος κοπής:4-9m

(3) Ακριβότητα κοπής σωλήνων: 0-3mm

• Ταχύτητα σχηματισμού: 90m/min
• Ηλεκτρική ενέργεια, νερό και παροχή αέρα

Εργαστήριο: 6 μέτρα πλάτος, 80 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τα σιδηροτροχεία της οροφής μέχρι το έδαφος.

Διαδικασία

Εγκατάσταση → Αποσύνδεση →Κατακόμωση και συγκόλληση →Οριζόντια σπειροειδή συσσωρευτική →Σχηματισμός, συγκόλληση HF, αποκόλληση, ψύξη, μεγέθυνση, ευθυγράμμιση →ΣΤΔ

Παραμέτροι κάθε μηχανής

1.Εναστρογγυλοειδή

Το ξετυλίκτημαΗ δομή του είναι διπλής επέκτασης και ανθεκτικών κηλίδων και αποτελείται από δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.Το κύριο σώμα είναι εξοπλισμένο με πνευματικό σύστημα για την ικανοποίηση των αναγκών της επέκτασης, συρρίκνωση και πέδηση των κροταλιών.

Το κύριο σώμα είναι φτιαγμένο από τέσσερις ράβδους που μπορούν να κινούνται ραδιακά ταυτόχρονα.Οι συνδέσεις τεσσάρων ράβδων σε δύο ομάδες τοποθετούνται σε δύο άξονες αντίστοιχαΌταν το ένα κύλινδρο ξετυλίγεται, το άλλο στο άλλο άκρο συρρικνώνεται για να φορτώσει ένα νέο κύλινδρο και να το στηρίξει με επέκταση.το οποίο στη συνέχεια είναι εξοπλισμένο με βραχίονα προστασίας στο κροτάλι για να εμποδίζει την χαλάρωση του κυλίνδρου κατά την αποσύνδεσηΌταν ολοκληρωθεί η λειτουργία ξετυλίγματος της σφαιρίδας κατά την εργασία, τραβήξτε κάτω τον άξονα της σφαιρίδας τοποθέτησης και περιστρέψτε το σφαιρίδιο 180° με το χέρι.Τώρα η νέα σπείρα είναι στη θέση εργασίαςΟι κύκλοι επαναλαμβάνονται με αυτόν τον τρόπο.

Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτώνΧρησιμοποιείται για την κοπή των ακανόνιστων άκρων των ταινιών και στη συνέχεια για τη σύνδεση των ταινιών με συγκόλληση.

ΣπειροειδήςΣυσσωρευτής

Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.

συσκευή υλικού πίεσης και μεταφοράς:Συγκεκριμένα περιλαμβάνει πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μείωσης της ταχύτητας, ρολό πίεσης και μεταφοράς,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει υλικό κυλήσει από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει υλικό ταχύτητα.

Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτρικό κινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.

Η συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

Ττεχνικές παραμέτρους:

Πλεονέκτημα:πολύ περισσότερο υλικό αποθήκευσης, χωρίς να χτυπάται η επιφάνεια από χάλυβα.3.5m

πάχος σπείρου από χάλυβα:1.0-3.5mm· πλάτος:60-190mm

ταχύτητα κίνησης υλικού μεταφοράς:Vmax=200m/min

υδραυλική πίεση ελαίου:7Mpa

Δύναμη ηλεκτρικού κινητήρα απευθείας της πρέσας και της συσκευής μεταφοράς:13KW

ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή: 15KW

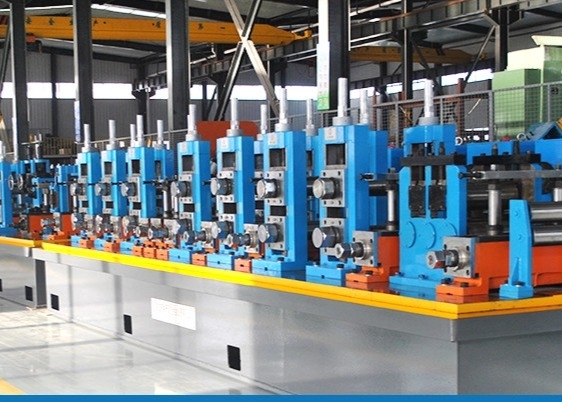

Σιδηροτροφείο σχηματισμού και μεγέθους

Το σχηματισμό και το μέγεθος του εργοστασίου υιοθετεί την αρχή σχηματισμού τύπου κυλίνδρου και την συγκόλληση επαγωγής υψηλής συχνότητας.Η ταινία τροφοδοτείται σε μηχανή σχηματισμού από τη συσκευή τροφοδοσίας στο μύλο και το σχηματισμό ρόλο περιστρέφονται συνεχώς και πιέσετε τη ταινία στο απαιτούμενο σχήμαΕξαιτίας του δέρματος και του συγγενικού αποτελέσματος, το ρεύμα υψηλής συχνότητας συγκεντρώνεται στη συγκόλληση συγκόλλησης η οποία θερμαίνεται γρήγορα και φτάνει στην θερμοκρασία συγκόλλησης.Η ραφή του σωλήνα συγκολλείται υπό την πίεση των κυλίνδρων συμπίεσηςΟ τελικός συγκολλημένος σωλήνας με το απαιτούμενο μέγεθος μπορεί να ληφθεί μετά την ψύξη, το μέγεθος και την αρχική ευθεία.

ΚρύοΣιδερένιο

Χρησιμοποιείται για να κόψει με ακρίβεια τον σωλήνα σε μήκος αυτόματα υπό την προϋπόθεση ότι ο σωλήνας παραδίδεται συνεχώς από το μύλο με υψηλή ταχύτητα.

Μηχανή κίνησης: 11KW κινητήρας εφοδιασμού

Μηχανή κοπής: 7.5KWμεταβλητή συχνότητα

Κινητήρας τροφοδοσίας, σερβοκινητήρας 2,2 kW

Τραπέζι κυλίνδρων, πάγκος και συσκευαστή

Οι τελικοί σωλήνες τρέχουν κατά μήκος του Roll Table και μεταφέρονται αυτόματα στο Bench.

Η απλή συσκευασία περιέχει δοχείο και εξοπλισμό ευθυγράμμισης με πνευματική κίνηση.

Κινητήρας πάγκου κυλίνδρων: 3 kW.

7,200KW Υψηλής συχνότητας συγκόλληση στερεών στοιχείων

ⅠΤεχνικές παραμέτρους

Δύναμη εξόδου: Pout> 200kW

Σχεδιασμένη συχνότητα: f=400~450KHZ

1 Σχεδιασμένες παραμέτρους

• Ονομαστική ισχύς: 100 kW
• Κατηγορία ισχύος συνεχούς ρεύματος: Pd=120kW
• Ονομαστική τάση συνεχούς ρεύματος: UdN=450V
• Κατηγοριοποιημένο ρεύμα συνεχούς ρεύματος: IdN=250A
• Συνολική απόδοση: η≥85%
• Δυνατότητα > 100 kW
• Μετατροπέας MOSFET: 60kW × 2
• Τρόπος εξόδου κυκλώματος δεξαμενής: χωρίς έξοδο μετασχηματιστή συγκόλλησης, δευτερογενής συντονισμός

2 Απαιτήσεις για τη διανομή ισχύος

• Ονομαστική ισχύς: 100 kW
• Κατηγορία ισχύος συνεχούς ρεύματος: Pd=120kW
• Ο συντελεστής ισχύος ενσωμάτωσης: COSφ≥0.85
• Δυνατότητα διανομής ισχύος: S≤180kVA
• Η τάση τροφοδοσίας: τριών φάσεων 380V/50Hz (ο εξοπλισμός μπορεί να λειτουργεί με τάση 380V±10%)
• Διορθωτικό ρεύμα: I=220 A
• Καλώδιο ενσωμάτωσης: κάθε φάση υιοθετεί 185 mm²καλώδιο χαλκού, 3 φάσεων 4 γραμμών

Ρολάρι:

Το υλικό:Cr12
