| Ονομασία προϊόντος: | Μεταλλουργός σωλήνων με υψηλή συχνότητα Bv Πέρασε το HRC 5" | Εσωτερική διάμετρος τροχιάς: | Φ480-610 mm |
|---|---|---|---|
| Πλάτος λουρίδων: | 200400mm | Μοντέλο: | 1-5mm |
| βάρος της ταινίας: | ανώτατο 10T | Συμπεριλαμβάνει: | Ανοίγει το κύλινδρο, εξομάλυνση με ευθεία κεφαλή και τσιμπήματα, κοπή και συγκόλληση, σπειροειδής συ |
| Εγγύηση: | Ένα χρόνο | Υλικό: | Χαμηλός άνθρακας HRC |
| λέξεις-κλειδιά: | Υψηλής συχνότητας συγκολλημένος μύλος σωλήνων | ||
| Επισημαίνω: | 5» ενωμένος στενά υψηλή συχνότητα μύλος σωλήνων,hrc ενωμένος στενά υψηλή συχνότητα μύλος σωλήνων,5» ενωμένος στενά υψηλή συχνότητα κυλινδρικός μύλος |
||
Τεχνική πρόταση Για
HG 5 Μηχανή προετοιμασίας εμπρός

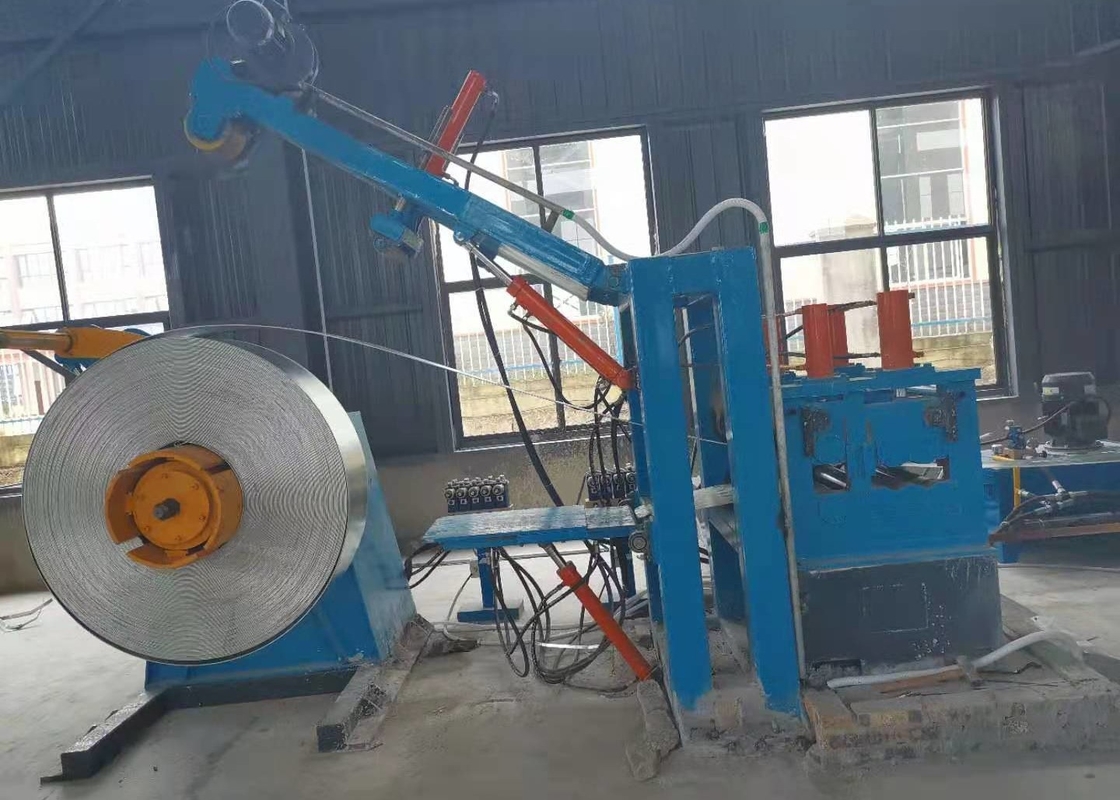

1. διπλός κώνος ΥδραυλικήΑποσύρτης
Το άνοιγμα είναι δομής διπλού κώνου. Περιέχει δύο κύρια μέρη: το κύριο σώμα και την σταθερή βάση.συσπάσιμο και πέδηση των κροταλιών.υδραυλική επέκταση και πνευματική κίνηση
| διάμετρος περιστροφής | Φ2000-2200 mm |
| εσωτερική διάμετρος τροχιάς | Φ480-610 mm |
| πλάτος λωρίδας | 200-400 χιλιοστά |
| πλάτος λωρίδας | 1-5mm |
| βάρος ταινίας | Μαξ10.0Τ |
| τύπου επέκτασης |
υδραυλική επέκταση, διαμόρφωση με κινούμενο μπλοκ |
| διακοπή |
Πνευματική κίνηση, 2 τεμάχια διάσπαση δίσκου |
Η μονάδα αυτή χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στην μονάδα επίπεδου μετά την μονάδα uncoiler φέρει την τροχιά στον χώρο εργασίας.
ισχύς κινητήρα ευθείας κεφαλής: AC1.5KW
πίεση επεξεργασίας:7Mpa
Η μονάδα εξισορρόπησης με 2 τσιμπήματα και 5 εξισορρόπηση.
Διάμετρος ρολ τσιμπήματος:Ф180mm
διάμετρος κυλίνδρου ισοπέδωσης:Ф120mm
κινητήρας τσιμπήματος και ισοπέδωσης:15kw
3) υδραυλική κοπή και χειροκίνητη συγκόλληση
Τεχνουργήματα κούρεμας και συγκόλλησηςΧρησιμοποιείται για να κόψει τα ακανόνιστα άκρα των ταινιών και στη συνέχεια να συνδέσει τις ταινίες με συγκόλληση.
| πλάτος κοπής | 200-400 χιλιοστά |
| πάχος συγκόλλησης | 1-5mm |
| Τύπος κοπής | υδραυλική κοπή |
| Τρόπος συμπίεσης | υδραυλικά |
| τύπος συγκόλλησης | Αυτοκίνητο |
| υλικό λεπίδας | H13 |
| υδραυλική πίεση | 10MPA |
| πίεση αέρα | 0.5MPa |
| κύκλος εργασίας | Μέγιστο.300 s |
4) σπειροειδή συσσωρευτή
Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.
συσκευή τροφοδοσίας
Το κύριο στοιχείο περιλαμβάνει το πλαίσιο, τον ηλεκτρικό κινητήρα, τη μονάδα πέδησης, τον άξονα ισχύος μεταφοράς της κατεύθυνσης κύκλου της μειωμένης ταχύτητας, τον κύκλο πίεσης και μεταφοράς, το σύστημα αέρα υπό πίεση του κυλίνδρου καθοδήγησης, την μονάδα ταχύτητας που ελέγχεται.Μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε να σταματήσει να μεταφέρει το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει & μεταφέρει το υλικό κυλήσει από το διάλειμμα,και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει ταχύτητα υλικού.
Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτρικό κινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.
Η συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.
στυλ εργασίας: σταθερός κύκλος
διάμετρος:5.0M
Πλεονέκτημα: αποθήκευση περισσότερου υλικού, χωρίς χτύπημα στην επιφάνεια του χάλυβα
πάχος σπείρου από χάλυβα: 1-5 mm·
πλάτος:200-400 mm
ταχύτητα μεταφοράς υλικού:Vmax=120m/min
Δύναμη ηλεκτρικού κινητήρα απευθείας του πιεστή & μεταφοράς:30KW
ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή: 55KW
