Τεχνική πρόταση και προσφορά Για
HG 2,5 ̇ Μηχανή προετοιμασίας εμπρός
Εγώ.Σύνοψη
2.5ΕπικεφαλήςΣυμπεριλαμβάνει uncoiler, ίσιο κεφάλι και μηχανή ισοπέδωσης τσιμπήματος, κοπή και συγκόλληση, σπειροειδή συσσωρευτή.
ΙΙ.Βασικό Όροι:
2.1Σιδηρουργικοί σωλήνες Προδιαγραφή
2.11 Στρογγυλός σωλήνας: φ25·φ63,5 mm Δάχος:1-3mm
2.12 τετραγωνικός σωλήνας: 20X20-50X50mm πάχος: 1-3mm
2.2Τρίχωμα χάλυβα
2.2.1 πλάτος της ταινίας από χάλυβα: 70 mm-200 mm Μοντέλο χάλυβα: 1-3 mm
2.2.2 Ζυγισμένες σπείρες και HRC: δb≤500Mpa σs≤355MPa
2.2.3 Στρογγυλή ταινία από χάλυβα: Εσωτερική διάμετρος: Φ508 mm (επιβεβαιώνεται τελικά από τον πελάτη)
Εξωτερική διάμετρος: Φ1000mm-2000mm (επιβεβαιώνεται τελικά από τον πελάτη)
2.2.4 Μάζα ταινίας από χάλυβα: μέγιστο 4,0 τόνους
2.3 Ηλεκτρική εγκατεστημένη ισχύς: περίπου 650KW Ηλεκτρική παροχή: 380V, 60Hz (επιβεβαιώνεται τελικά από τον πελάτη)
ΙΙΙ.Σύνθεση εξοπλισμού και κύριες παραμέτρους μονάδα:
Ο εξοπλισμός αυτός διαθέτει διπλή σφραγίδα κώνου. Το άνοιγμα άκρου έχει κυλίνδρο πιέσεως.Στη συνέχεια, πιέστε κυλίνδρους του άκρου ανοίκτη κινείται προς τα κάτω για να σφίξει ατσάλινο σπείρωμαΟ κώνος του ξετυλίγματος περιστρέφεται, το άνοιγμα των άκρων του peeler κυματίζεται προς τα πάνω και κοντά στο coil.
Εσωτερική διάμετρος της ταινίας χάλυβα: Φ 508 mm (ο αγοραστής προσφέρει τελικά)
Εξωτερική διάμετρος της ταινίας χάλυβα:Φmax=2000mm
πλάτος της ταινίας από χάλυβα: 70 mm-200 mm
Μονάδα ατσάλινης ταινίας: 1-3 mm
Μέγιστο βάρος της ταινίας χάλυβα: 4,0 τόνους
Υδραυλική επέκταση
Πνευματική διακοπή
2.Κατάλληλη μηχανή ισοπέδωσης κεφαλιού και τσιμπήματος
Η μονάδα αυτή χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στην μονάδα επίπεδου μετά την μονάδα uncoiler φέρει την τροχιά στον χώρο εργασίας.
ισχύς κινητήρα ευθείας κεφαλής: AC1.5KW
πίεση επεξεργασίας:7Mpa
Η μονάδα εξισορρόπησης με 2 τσιμπήματα και 5 εξισορρόπηση.
διάμετρος ρολ τσιμπήματος:Ф140mm
διάμετρος κυλίνδρου ισοπέδωσης:Ф110mm
κινητήρας τσιμπήματος και ισοπέδωσης:15kw
3.Κούρεμακαι Ζυθοποιός
Λειτουργία:
Χρησιμοποιείται για την παράλληλη κοπή της ουράς της ταινίας χάλυβα, η οποία μόλις μπήκε στον συσσωρευτή, και της κεφαλής της ταινίας που βγαίνει από το ξετυλίγμα, και στη συνέχεια τις συγκόλληση μαζί.
Δομή:
Υδραυλική κούρεμα και χειροκίνητη συγκόλληση πλάτος ταινίας χάλυβα: 70mm-200mm
Μονάδα ατσάλινης ταινίας: 1-3 mm
Τρόπος συγκέντρωσης: χειροκίνητο

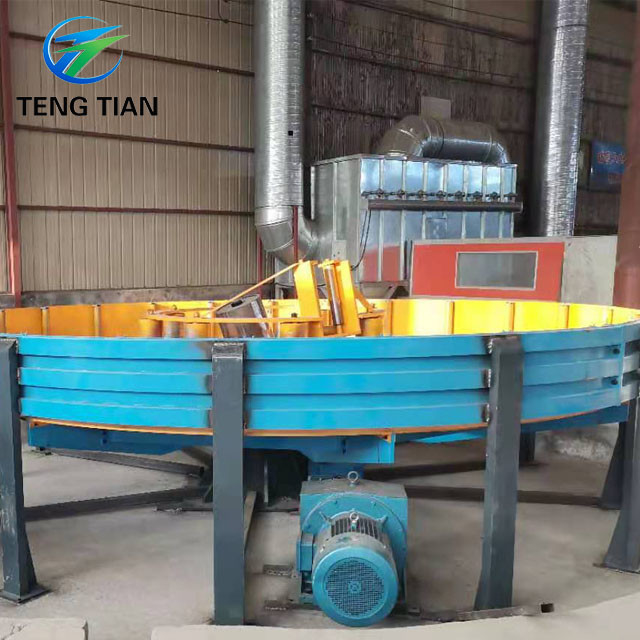

4.Sσυσσωρευτής πύρας
|
|
- Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.
- Το κύριο στοιχείο περιλαμβάνει το πλαίσιο, τον ηλεκτρικό κινητήρα, τη μονάδα πέδησης, τον άξονα ισχύος μεταφοράς της κατεύθυνσης κύκλου της μειωμένης ταχύτητας, τον κύκλο πίεσης και μεταφοράς, το σύστημα αέρα υπό πίεση του κυλίνδρου καθοδήγησης, την μονάδα ταχύτητας που ελέγχεται.Μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε να σταματήσει να μεταφέρει το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει & μεταφέρει το υλικό κυλήσει από το διάλειμμα,και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει ταχύτητα υλικού.
- Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτρικό κινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.
- Η συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου
|
| τρόπο εργασίας: |
Κύκλος αλλαγής |
ταχύτητα μεταφοράς υλικού |
Δοκιμαστική ικανότητα |
| πλεονέκτημα: |
Περισσότερο υλικό
Χωρίς απεργία.
|
Σχήμα πιτσιρίσματος |
Πνευματικό
6Mpa
|
| πάχος σπείρου από χάλυβα |
1-3 mm |
Διάμετρος |
4 μέτρα |
| πλάτος |
70-200 χιλιοστά |
|
|
| ισχύς ηλεκτρικού κινητήρα του πινέλα & μεταφοράς |
Εναλλακτικός ρεύμα 22 kW |
| ηλεκτροκινητήρα του πλαισίου του συσσωρευτή |
Εναλλακτικός ρεύμα 37 kW |
|
