Μεταλλουργός σωλήνων υψηλής συχνότητας Hg 165.2x9 7" Erw Steel Pipe Mill

HG165.2x9 ((7 ̇)HΑχfαναγκαιότηταWΣωλήνες με φωτιάΤεχνικόΠΡοποσόλ





<<ΤΑΛΕΙΑ ΤΟΥ ΣΥΜΠΟΛΛΟΓΙΟΥ>>



Περιεχόμενο	ΣΗΜΕΙΑ
Ι. ΠΡΟΣΟΧΗ ΠΡΟΣΟΧΗ
ΙΙ.ΠΡΟΦΙΛΙΟΣ ΚΑΡΟΥΛΟΥ, ΤΟ Τελειοποιημένο Προϊόν, Η ΤΡΑΠΗ και Η ΚΟΝΦΙΓΟΡΑΣΙΑ ΤΟΥ ΧΡΙΣΤΗΣ
ΙΙΙ.ΟΙ ΚΑΛΕΣ ΕΠΙΣΤΡΟΠΟΙ
IV.ΠΡΟΤΑΣΗ ΑΠΟ ΤΗΝ ΠΡΟΤΑΣΗ
V.ΕΠΙΣΤΗΣΗ για την ποιότητα και την υπηρεσία μετά την πώληση
VI.ΠΕΡΙΠΕΡΕΣΙΑ ΤΟΥ ΠΕΡΙΠΕΡΑΣΤΗ (ΤΕΧΝΙΚΑ ΔΟΚΑΜΑΤΑ)
ΙΙΙ.ΠΕΡΙΟΧΗ
VIII.Περίοδος παραγωγής

Ι. Π.Επικαιροποίηση



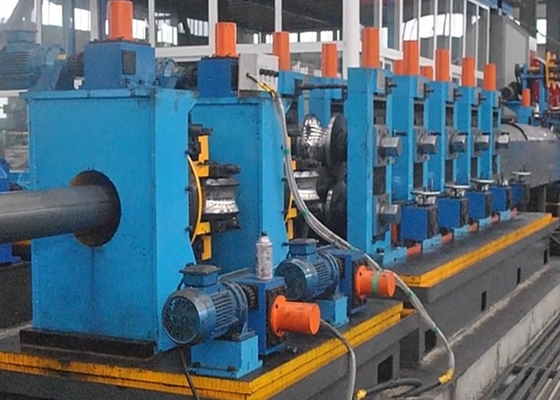

HG 165.2x9(7 ̇) υψηλής ακρίβειας υψηλής συχνότητας συγκολλημένη γραμμή παραγωγής σωλήνων είναι κυρίως για την παραγωγή του δομικού σωλήνα.το στρογγυλό σωλήνα από76.3-165.2χμμε πάχος 2,0 έως 9,0 mm,το μέγεθος του τετραγωνικού σωλήνα75x75-150x150χμ,,Το πάχος είναι από 2,0 έως 9,0 mm.Το σωλήνα Rec μεγέθους 100x50-200x100 με πάχος 2.0-9.0mmΑυτή η γραμμή παραγωγής κάθε μονάδα εξοπλισμού, πλήρης χρήση των εγχώριων και ξένων παρόμοιων εξοπλισμού, καινοτόμο σχεδιασμό, πλήρης έλεγχος με PC ή έλεγχο υπολογιστή, προηγμένη τεχνολογία,βολική λειτουργία και συντήρηση, και έφτασε στο διεθνές επίπεδο στις αρχές της δεκαετίας του '90, για το εγχώριο κορυφαίο επίπεδο.

• πρώτες ύλες,Fτο προϊόν που έχει αρχίσει να παράγεται,Πορυχείο, καιΟΠροφίλ διαμόρφωσης ser



1.Προϋποθέσεις πρώτης ύλης

(1) Ζεστή ή κρύα έλαση ταινιών από χάλυβα

(2) Υλικό:SRT355, SGT355 (STK490, SGH490, POSMAC)

(3) Μέγεθος ταινίας: 2,0 - 9,0 mm

(4) πλάτος ταινίας χάλυβα: 230-600 mm

(5) Εσωτερική διάμετρος σπείρας από χάλυβα: Φ508mm

(6) Διάμετρος εξωτερικού κυλίνδρου από χάλυβα: Φ1200-Φ2000mm(ο αγοραστής επιβεβαιώνει τελικά)

(7) Μέγιστο βάρος σπείρας: 10 τόνους

(8) Ταχύτητα του μύλου: Max 60m/min

(9) Κατάσταση της άκρης της λωρίδας: σχιστήρας

(10) Κατεύθυνση γραμμής: Δεξιά → Αριστερά

2. Πεύρος μεγεθών

(1) Υπερβολική δόση:

1) στρογγυλός σωλήνας: φ76,3-φ165,2 mm,

2) τετράγωνος σωλήνας: 75X75-150X150mm,

3) Σωλήνα αναφοράς: 100x50-200x100mm

(2) Μονάδα πάχους:2.0-9.0mm

(3) Μέγεθος:4-15Μ

(4) Ταχύτητα: μέγιστο 60m/min

Υπερβολικό (μμ)	t (mm)								Σημείωση
	2.0	2.5	3.5	4.5	5.5	6.5	7.5	9.0
75x75	60	58	57	47	37	-	-	-
100x50	60	58	57	47	37	-	-	-
100x100	60	58	55	45	35	30	-	-
125x125	-	57	53	43	33	26	22	-
150x100	-	57	53	43	33	26	22	-
150x150	-	-	50	40	30	25	20	15
200x100	-	-	50	40	30	25	20	15



3. Πδιαδικασία ροδούκ

Ανοίγει → ευθεία κεφαλή→απεξεργαστής και συγκολλητής→συσσωρευτής→σχηματισμός→Συλλέκτη υψηλής συχνότητας →κοπτήρα →ψύξη →μεγέθυνση → κεφαλή γαλοπούλας → πριονιστήρας →περαστικός πίνακας →μηχανή ευθείας (προαιρετική)→τέλος φασίρ →συσκευή →αποθήκη



• Η εισαγωγή του κύριου εξοπλισμού

1- Ναι.οδήγηση αυτοκινήτου



Διάμετρος περιστροφής	Φ1200-2000mm (επιβεβαιώνεται τελικά από τον αγοραστή)
Διάμετρος ζώνης	230-600 χιλιοστά
Βάρος της ταινίας	Μέγιστο 10 τόνους
ταχύτητα	5m/min















(1) Το βαγόνι φόρτωσης χρησιμοποιείται για να μεταφέρει την ατσάλινη τροχιά από τη θέση φόρτωσης στην θέση αποσύνδεσης.έτσι ώστε η εσωτερική τρύπα της ατσάλινης τροχιάς να είναι ακριβώς τοποθετημένη στο καλώδιο του uncoiler, την ένταση του ξετυλίγματος, σπρώξτε πίσω στην αρχική θέση.

(2) Τεχνικός ανελκυστήρας φορτίου: υδραυλικός

(3) Πρότυπο φιάλης πετρελαίου: Y-HG1-E200/120x860LF3-L1o

(4) Εργασιακός τύπος φορτωτικού αυτοκινήτου: 3 kW με κινητήρα μειωτήρα

5. Εργασιακή πίεση: 10Mpa

2.Ένα υδραυλικό ξετυλίκτημα με μανδύα

(1) Δομή: Υδραυλικός αποσύρτης με ένα κροσέ

(2) Προδιαγραφή

Διάμετρος περιστροφής	Φ1200-2000 mm
Εσωτερική διάμετρος τροχιάς	Φ508mm
Διάμετρος ζώνης	230-600 χιλιοστά
Μονάδα	2.0-9.0mm
Βάρος της ταινίας	Μέγιστο 10,0 τόνους
Τύπος επέκτασης	υδραυλική επέκταση
Μηχανή κίνησης	4kW, 380V
ταχύτητα περιστροφής του κροταμιού	Nmin=1r/min
ειδικές απαιτήσεις του πελάτη: - Τύπος τροφοδοσίας του κέντρου του οστρακίου - Γύρισμα τύμπανου: κινητήρας και συμπλέκτης. - Συρρίκνωση/επέκταση τύπου τύπου υδραυλικού - Φρένα:Διακόπτης ρυθμιζόμενης τάσης (Φρένα δίσκου τύπου ψύξης με νερό) - Σκέλπ: Ανίχνευση του εναπομείναντος σκέλπ και αυτόματος έλεγχος ταχύτητας τροφοδοσίας - Σκελετός: Όταν το σκελετό τελειώνει να βγαίνει, σχεδιάστε το έτσι ώστε να αποφεύγεται το σκελετό να κολλήσει στο τύμπανο.



















































3. ΣΜηχανή για την οδοντοστοιχία

1. Ο εξοπλισμός χρησιμοποιείται για να οδηγήσει τη λωρίδα χάλυβα σε ισοπεδωτικό ομαλά.

Υπάρχουν βραχίονα πίεσης, σύνθεση κεφαλιού φτυάρι.

2. άλλες απαιτήσεις:

- Τύπος στρογγυλοφόρου αμαξοστοιχίας: κινητήρας μετατροπής ρεύματος, σιδηροδρομική μετακίνηση, τροχιά ράφους, υδραυλικοί κυλίνδροι

- Κρατήστε κάτω Ρολ & Πίεση Ρολ: περιστροφή από κινητήρα υδρογόνου, υδρογόνου κύλινδρο.

- Σκουπίδι: Προς τα εμπρός, προς τα πίσω, πάνω/κάτω με Hyd ̇ cyl.

- Σκουπιδοκάμαρα εμπρός Μαχαίρι: Αντικατάστατο

- Ρολ με επικάλυψη από ουρεθάνιο



4. ΠΜηχανή εξισορρόπησης ιντσών

(1) Αυτό το μηχάνημα χρησιμοποιείται για την ισοπέδωση της κεφαλής και του τέλους της ταινίας χάλυβα, καθιστά εύκολη την κοπή και την συγκόλληση.

(2) Μηχανή εξισορρόπησης:15KW

(3) Διάμετρος κυλίνδρου: Φ210x900mm, υλικό κυλίνδρου: 40Cr,

(4) Διαμέτρου κυλίνδρου ισοπέδωσης: Φ160x900mm, υλικό κυλίνδρου: 40Cr,

(5) πλάτος ισοπέδωσης: 230-600 mm

(6) Μέγεθος τσιμπήματος/επίπεδοσης:2.0-9.0mm

(7) Ταχύτητα τσιμπήματος/επίπεδοσης: 0-11M/min

(8) άλλες απαιτήσεις:

- Πιντς Ρολ.

: Εγκατάσταση του κυλίνδρου οδήγησης πλευράς εισόδου

: Πάνω/κάτω με Hyd ̇ cyl.

Όταν ο Σκέλπ περάσει τον ισοπεδωτή, ο Σκέλπ ανεβαίνει αυτόματα.

: κινητήρας εναλλασσόμενου ρεύματος και κινητήρας μειωτήρα

- Ο ισοπεδωτής.

: 6 Τύπος κυλίνδρου

: Πάνω/κάτω με Hyd ̇ cyl.

: Χρησιμοποιήστε τον κινητήρα εναλλασσόμενου ρεύματος για λεπτή ρύθμιση της πίεσης άνω κυλίνδρου

: Χρησιμοποιήστε το Rack & Pinion Gear για την ευθυγράμμιση αριστερά/δεξιά

: κινητήρας εναλλασσόμενου ρεύματος και κινητήρας μειωτήρα (ενός τύπου αμαξώματος)

: Εγκατάσταση της διάταξης μέτρησης κενών του άνω/κάτω ρολ

(Ελέγξτε το ψηφιακά κατά τη διάρκεια της ρύθμισης)

: Τοποθετείτε το τραπέζι μεταξύ της εξόδου του ισοπεδωτή και της εισόδου του συγκολλητή. Ρολάρα αδρανής λειτουργίας





5. SΑκούστε και συγκολλητή



(1) Χρήση για την κοπή και την συγκόλληση της κεφαλής και των τερμάτων της ταινίας χάλυβα, διασφαλίζοντας τη συνέχιση του προϊόντος του εργοστασίου σωλήνων.

(2) Δύψος ταινίας χάλυβα: 2,0 - 9,0 mm

(3) πλάτος ταινίας χάλυβα: 230-600 mm

(4) Δυνατότητα ταινιών από χάλυβα:

δs Σημείο απόδοσης ≤345Mpa δb Δυνατότητα τράβηξης ≤610Mpa

(5) Τύπος κοπής: υδραυλική

(6) Τύπος συμπίεσης: υδραυλική

(7) Τύπος συγκόλλησης: συγκόλληση με κινητήρα

(8) Μάρκα: συγκολλητής CO2 της Shanghai

(9) Υδραυλική εργασιακή πίεση:10Mpa

(10) Υλικό λεπίδας: H13

(11) άλλες απαιτήσεις:

- Ξυρισμός

: UP Τύπος κοπής (μέσω Hyd ς σιλ.)

Σχεδιάστε το κάτω μέρος για να μαζέψετε το σκουπίδι εύκολα.

: Σχεδιάστε τη δομή για να ανταλλάξετε το μαχαίρι με εύκολο

- Παράλληλος οδηγός.

Εγκαταστήστε την πλευρά εισόδου και εξόδου για να ευθυγραμμίσετε το κέντρο του σκελπ.

Προς τα εμπρός και προς τα πίσω με Hyd ̇ cyl. και ρυθμίστε το πλάτος με το χέρι.

- Σφίξιμο.

: Εγκαταστήστε την πλευρά εισόδου και εξόδου για να σταθεροποιήσετε το σκελετό.

: Πάνω/κάτω & εμπρός/πίσω με Hyd ̇ cyl. ((Κατασκευή του κρανίου & ευθυγράμμιση εμπρός/τέλος)

: Κατά τη διάρκεια της συμπίεσης μετά την κοπή, το κέντρο και η θέση είναι ρυθμιζόμενα.

- Ζυθοποιός

: Αυτόματη λειτουργία για την κοπή, την ευθυγράμμιση της άκρης και την κίνηση του φακού σε σειρά.

: Αυτόματη κίνηση του φακού προς τα εμπρός/πίσω → Στροφή σφαίρας + Οδηγός LM + κινητήρας εναλλασσόμενου ρεύματος

Η κατεύθυνση συγκόλλησης είναι από την πλευρά του χειριστή προς την πλευρά της κίνησης.

: Η συσκευή τροφοδοσίας σύρματος είναι για Φ1.2 & Φ1.6 σύρματος.



6Χ.οριζόντιο συσσωρευτή

Η εικόνα είναι μόνο για αναφορά.

(1) Η μηχανή αυτή βρίσκεται ανάμεσα σε συγκόλλημα με δέρμα και στη συσκευή υποδοχής (συσκευαστικό χάλυβα), χρησιμοποιείται μετά την εξάντληση ενός κυλίνδρου από ταινίες χάλυβα, πριν από την επόμενη ταινία κυλίνδρου που προετοιμάζεται από την αποσύνδεση.το χρόνο κούρεματος και συγκόλλησης για να διασφαλιστεί ότι ο οικοδεσπότης (σχηματισμός χάλυβα χάλυβα) συνεχής παραγωγή και αποθήκευση επαρκούς.

(2) Μάρκα του κινητήρα: WANGPAI

(3) Η ενότητα αυτή περιλαμβάνει κυρίως:σεσυσκευή τύπωσης και μεταφοράς υλικού,Συγκρότημα συσσωρευτή,Μονάδα μεταφοράς υλικού,ηλεκτρική μονάδα ελέγχου.



1) Πσυσκευή υλικού αντίστασης και μεταφοράς

Συσκευή υλικού πίεσης και μεταφοράς: περιλαμβάνει κυρίως πλαίσιο, ηλεκτρικό κινητήρα, μονάδα πέδησης, άξονα μεταφοράς ισχύος κύκλου κατεύθυνσης της μείωσης της ταχύτητας, πίεση και μεταφορά ρολ,σύστημα αέρα υπό πίεση κυλίνδρου καθοδήγησης, επιθεωρηθείσα μονάδα ταχύτητας, μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου,Όταν απαιτήσουμε να σταματήσουμε να μεταφέρουμε το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει και να μεταφέρει υλικό κυλήσει από το διάλειμμα, και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει υλικό ταχύτητα.

2)Συγκρότημα πλαισίου συσσωρευτή

: Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.



3) ΕπενδύσειςΣυσκευή αποστολής υλικού

Η συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

(4) Sελαττωματισμός:

1) Διαμέτρου: 10000 mm

2) Μονάδα πάχους σπείρας από χάλυβα:2.0-9.0mm· πλάτος:230-600mm

3) Ταχύτητα μεταφοράς υλικού:Vmax=100-180m/min

4) Δύναμη τροφοδοσίας κινητήρα: DC 90kw Z4-200-31 (κατασκευαστής:WANGPAI)

5) Δύναμη κινητήρα σώματος συσσωρευτή: AC 15KWX16

6) Διάρκεια αποθήκευσης: 500-1000M

7) άλλες απαιτήσεις:

- Σύστημα τροφοδοσίας:Δύο κινητήρες τύπου C Vector

- Δύναμος εξωτερικού κάτω κύλισης μεμονωμένη οδήγηση

- Σχεδίαση του εσωτερικού κυλίνδρου, συμπεριλαμβανομένου του κυλίνδρου υποστήριξης και του ρουλεμάνου αρκετά ισχυρό.

- Κατά την τροφοδοσία και την έξοδο, σχεδιάστε για να αποφεύγετε την στρέβλωση και το υπερφόρτωση.

(Σκεφτείτε την στροφή, σπειροειδή μονάδα γωνία & δομή)

- Όταν το σκελπ τρώει, όλο το μήκος της σκελπ τρώει τελείωσε με μια φορά.

Η ταχύτητα τροφοδοσίας πρέπει να είναι 3 φορές υψηλότερη από την ταχύτητα της γραμμής παραγωγής.

- Κατά την έξοδο από το σκελπ, το ρολό εισόδου μπορεί να τρέχει προς τα πίσω/προς τα εμπρός για να συνδέσει/κόψει το σκελπ επανειλημμένα.

- Σχεδίαση του συσσωρευτή ώστε να αποφεύγεται η βλάβη του σκελετού από επαφή και συσσωρευτικότητα κατά τη διάρκεια της λειτουργίας.

- Σχεδίαση της δομής και επιλογή του κατάλληλου υλικού για να αποφευχθεί η συσκότιση και η βλάβη του σκαλιού.

- Σχεδιάστε τη βίδα προσαρμογής πλάτους για να αποφευχθεί η κολλή και βολική συντήρηση.

- Αυτόματο σύστημα λιπαντικής για το κύριο μέρος ρουλεμάν.

- Τοποθετήστε το κάλυμμα ασφαλείας για το περιστρεφόμενο καλάθι έξω στην περιμετρική πλευρά.

- Μέθοδος ελέγχου συστήματος

Όταν το άκρο του σκελετού βγαίνει, το σύστημα αυτόματης διακοπής συνδέεται με το τμήμα εισόδου.

Όταν ο συσσωρευτής είναι άδειος, η τροφοδοσία ξεκινά αμέσως με τριπλάσια ταχύτητα από την ταχύτητα του σωλήνα.

: Όταν ο συσσωρευτής έχει τις ρυθμισμένες περιέλιξεις, η ταχύτητα τροφοδοσίας αλλάζει στην ίδια ταχύτητα της ταχύτητας σωλήνα αυτόματα (χωρίς χειριστή μέσα στον συσσωρευτή)

: Όταν το κουμπί που έχει ολοκληρωθεί η συγκόλληση με δέρμα είναι απενεργοποιημένο, η διακοπή έκτακτης ανάγκης όταν δεν υπάρχει πλέον σκελπ στο εσωτερικό του συσσωρευτή για να το τροφοδοτήσει στο μύλο σωλήνων.

Όταν η γραμμή σταματήσει, το σκελπ τροφοδοτεί τον συσσωρευτή αυτόματα.

: Κατά την τροφοδοσία του σκελπ, δεν πρέπει να υπάρχει χαλαρή τάση και η ταχύτητα τροφοδοσίας/εξόδου πρέπει να είναι ακριβής.

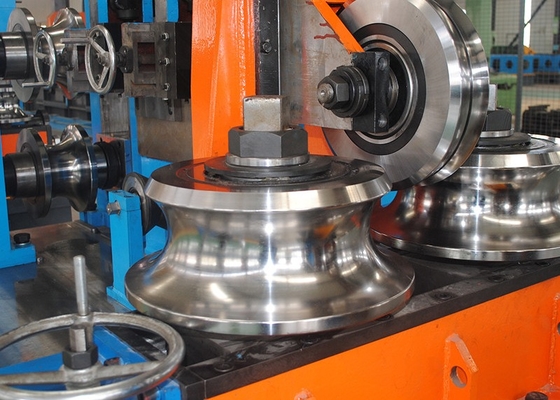

7. FΣιδηροτροφείο

Η εικόνα είναι μόνο για αναφορά.

1)βασικές πληροφορίες:

①Συνηθισμένος τύπος

- Γύρισμα

②Τύπος κίνησης ομάδας μειωτή

- Ελικοειδές εξοπλισμό (καρβουρίσματος)

- Γυμνάσιο: JIS 2η βαθμίδα

- Νεφρολουθάνιο & Τροχοειδής αντλία

- Σύνδεση ζεύξης τροχιάς

- Σφραγίδα πετρελαίου: NOK

- Δακτυλίδια για να ελέγξετε το εσωτερικό.

③Σύστημα ταχείας αλλαγής U-Joint(Αναπληρωματικοί άξονες για την αλλαγή κυλίνδρων και το τετράγωνο B/R 1set)

- Σύνδεση/αποσύνδεση για την άνω/κάτω πλευρά ταυτόχρονα με Hyd ̇ cyl.

- Σχεδιάστε το χωρίς αλλαγή επιπέδου στην σύνδεση/αποσύνδεση για να αποφευχθούν προβλήματα.



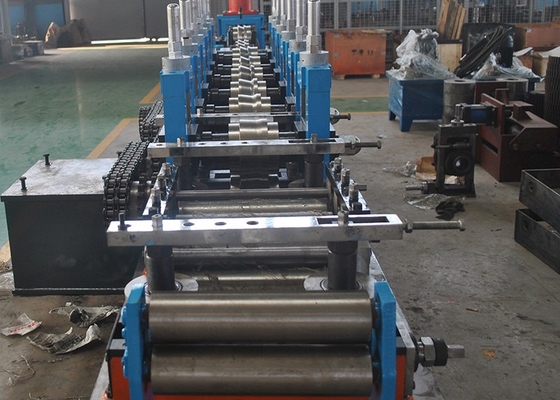

④Enrey Side guide & Pinch Roll (Παρακατεύθυνση πλευρικού οδηγού και ρολ πιτσιρίσματος)

- Πάνω/κάτω ρολό 1Σάτ: σταθερός τύπος

- Πλευροτυλίγμα 1set: χειροκίνητη ρύθμιση πλάτους

- Πιντς Ρολ 1set: με κινητήρα υδροκύλινδρο και κινητήρα AC

- Πλευροτυλίγμα 2set: χειροκίνητη ρύθμιση πλάτους



2)Σχηματισμός ακατέργαστων(Καταρρύθμιση, Σύνολο):

- Κεντρική θέση: 4set / πλευρική θέση: 4set

- Δύναμη κινητήρα: 160 kW

- Τύπος συναρμολόγησης του κεντρικού σταδίου B/R Box Top

- Χρησιμοποιήστε το σκελετό στο κάτω μέρος του κουτιού B/R για να ρυθμίσετε τη γραμμή πέρασης

- Χειροκίνητη ρύθμιση χειριστή το πάνω B / R κουτί και ρύθμιση ύψους από κινητήρα AC

(Προσαρμογή πλευράς χειριστή/πλευράς κινητήρα από κοινού ή μεμονωμένη)

: Εγχειρίδιο χειρισμού, βίδα, εργαλείο σκουληκιού

- Η ευρύτητα / κέντρο ρύθμιση της πλευρικής στήριξης από το χερούλι ((Σάχτος Πάνω Στήριξης Τύπος)

- Σχεδίαση του συνδέσμου του κεφαλιού του σταδίου και της κορυφής του κυλίνδρου B/R box με εύκολη συναρμολόγηση/αποσυναρμολόγηση



3)Επεξεργασμένα σχηματιστικά (Τελική πάσα)

-Κεντρική θέση: 3set / πλευρική θέση: 3set

- Δύναμη κινητήρα: 160 kW

- Οι άλλοι είναι ίδιοι με το περίπτερο Break Down.

- Σκεφτείτε το εσωτερικό αφαιρέτης χάντρες σταθερή θέση και χώρο

(Εξαιρούνται τα μέσα απομακρυντήρια χάντρες)

4) Κεραμίδια

Τα κάτω στρώματα είναι δύο σετ για το σχηματισμό στελεχών και δύο σετ για τα μέρη κίνησης.

- Μετά την συγκόλληση ολόκληρων κρεβατιών, κάντε όλη τη θερμική επεξεργασία ανάψυξης και την επεξεργασία της κορυφής τους.

- Σχεδίαση των τεσσάρων στρωμάτων σχηματισμού λαμβάνοντας υπόψη τις ροές και αποχέτευση διαλυτών ελαίων.

: Το πλάτος του διαδρόμου αποχέτευσης είναι άνω των 150 mm με κλίση.

8 Σχεδιάστε τα στερεόστρωμα να αφαιρούνται εύκολα.

- Ανταλλακτικά: Σημερινά Στάγματα 2 σετ ((αριστερή/δεξιά βίδα κάθε 1 σετ)

(Αναπληρωματικοί άξονες: Break Down 1Set, Fin Pass 1Set)

- Άξονες αναπαραγωγής: 2EA



5)Εξεργασία με συγκόλλησηΜέρος

①Στάδιο καθοδήγησης ραφής

- Σχεδίαση της κίνησης πάνω/κάτω και μπροστά/πίσω για τα πάνω και κάτω ρολά με χειροκίνητο ((Idle)

②Σταθμοί κυλίνδρων συμπίεσης: Τύπος τεσσάρων ρολών

- Πλευρική ρουλίνα

Ρυθμίστε μέσω του κιβωτίου ταχυτήτων

: Σχεδίαση της διάταξης ασφαλείας βίδες για ρύθμιση πλάτους αριστερά/δεξιά.

Σχεδιάστε την ανταλλαγή κουτιού ρουλεμάν με εύκολο.

: Χρησιμοποιήστε τον κινητήρα εναλλασσόμενου ρεύματος για τη ρύθμιση πλάτους αριστερά/δεξιά.

Η λεπτή ρύθμιση θα γίνει με χειροκίνητο τρόπο.

: Αύξηση της ακαμψίας για να αποφευχθεί το αριστερό/δεξί ανοιχτό και σπασμένο.

- Τοπ Ρολ.

: Χρησιμοποιήστε τον κινητήρα εναλλακτικού ρεύματος και τη βίδα για να ανεβάσετε/κατεβάσετε ολόκληρο το πλαίσιο.

: Χρησιμοποιήστε τη λαβή βίδας για να κάνετε λεπτή ρύθμιση για πάνω / κάτω & αριστερά / δεξιά.



③Εξωτερικές μηχανές κοπής χάντρων

- 2 κεφαλές Τύπος (πάνω/κάτω με Hyd ′ cyl. + λεπτή ρύθμιση με λαβή)



- Χρησιμοποιήστε το ρόλο οδηγού για την εξωτερική χάντρα



④Σκουπίδια για την εξωτερική κομματιούλα

- Περιορισμός ροπής και τύπος σύνδεσης

- Συρρίκνωση/επεκτάσεις με φιάλη αέρα



⑤Στάδιο σιδηρουργικού ράμματος

- Απασχολημένος.

- Συμπεριλαμβάνει το σύστημα κίνησης για τη ρύθμιση ύψους της στήλης κυλίνδρου από πάνω/κάτω

- Οι άλλοι είναι ίδιοι.



6. Ψύξη

①Θάλασσα ψύξης

- Το μήκος είναι πάνω από 5 μέτρα και να χρησιμοποιήσετε το είδος του νουζέλου μπάνιου και ντους.

- Οι θέσεις άνω/κάτω των κυλίνδρων δεν διαταράσσουν την κίνηση του προϊόντος.

- Το εξωτερικό/εσωτερικό πλαίσιο έχει τη δομή συγκόλλησης και δεν έχει διαρροή διαλυτού ελαίου.

- Σχεδιάστε την κορυφή/κάτω ρολό & νουζέλ ανταλλαγή με εύκολο.

- Το σύστημα ψύξης διαλυτών ελαίων: τύπου EVAPCON







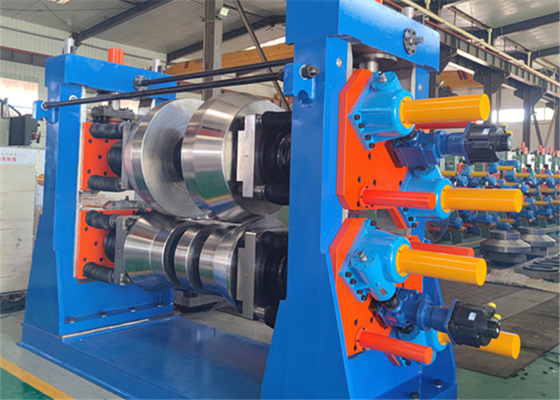

7)Μηχανή μεγέθους



①Τραβήξτε το στέλεχος

- Κεντρική θέση 2Σέτ, πλευρική θέση 3Σέτ

- Δύναμη κινητήρα: 160 kW

- Οι άλλοι είναι ίδιοι με το στέλεχος.

②Σταθμός μεγέθους

-Κεντρικό πάγκο 3Σετ

- Δύναμη κινητήρα:

- Τύπος ρολ 4

- Οι άλλοι είναι ίδιοι με το περίπτερο Break Down.



③Κεφαλοστάτη των Τούρκων

- 4 τύποι κυλίνδρων και 2 σετ

- Οι πινακίδες είναι ανταλλακτικών τύπου.

- Οι πλάκες κυλίνδρων κινούνται προς τα πάνω/κάτω & αριστερά/δεξιά & περιστροφή και οι 4 ρόλοι κινούνται συρρίκνωση / επέκταση ξεχωριστά.

Όλες οι κινήσεις μέσω χειροκίνητου χειριστή.



④Μετρητικός ρόλος

- Η στάθμη μέτρησης του κυλίνδρου πρέπει να βρίσκεται μεταξύ της στάθμης μέτρησης και της στάθμης του κεφαλιού του.

- Εγκαταστήστε το για να αποφύγετε τις παρεμβολές και τις ζημιές.

- Το μετρητή κυλίζει προς τα πάνω/κάτω για να έρχεται σε επαφή με τον σωλήνα με τον αεραγωγό στενά (χειροκίνητο).

- Χρησιμοποιήστε τα τσιμεντοποιημένα καρβίδια.

- Ο τύπος κωδικοποιητή είναι ακριβής και αδιάβροχος.

⑤Τα κάτω κρεβάτιαείναι 1 σύνολο σταθμού μεγέθους και δύο σύνολα κινητήρων.

- Μετά την συγκόλληση ολόκληρων κρεβατιών, κάντε όλη τη θερμική επεξεργασία ανάψυξης και την επεξεργασία της κορυφής τους.

- Σχεδιάστε το κρεβάτι μεγέθους λαμβάνοντας υπόψη τις ροές και αποχέτευση διαλυτών ελαίων.

: Το πλάτος του διαδρόμου αποχέτευσης είναι άνω των 150 mm με κλίση.





8. Σιδηρουργικό πριόνι

ΚΑΙΚΟΙΝΓ

1.1 Υλικό σωλήνα:SRT355, SGT355 (STK490, SGH490, POSMAC)

1.2 Γύρος: 76,3-165,2 mm, πάχος:2.0-9.0mm

Διάμετρος: 75x75-150x150 mm, πάχος:2.0-9.0mm

(η μονή πλευρά χρειάζεται περισσότερο από 50 mm)

1.3 Μέγιστη ταχύτητα γραμμής: 60m/min (Μέρος κοπής 9 m, ΔΕ του σωλήνα F70 mm και πάχος τοιχώματος 3,0 mm)



1.4 Κατεύθυνση παραγωγής της αγωγού: δεξιά→αριστερά

1.5 Υψόμετρος της γραμμής:

Το ύψος από το πάτωμα μέχρι το κάτω μέρος του σωλήνα: mm

Το ύψος από την επιφάνεια του τμήματος μεγέθους, στο οποίο πρέπει να τοποθετηθεί η συσκευή μέτρησης ταχύτητας, μέχρι τον πυθμένα του σωλήνα:

Μέγεθος του χώρου όπου θα εγκατασταθεί ο ρόλος μέτρησης ταχύτητας:

1.6 μήκος κοπής σωλήνων: 4000-15000 mm



1.7 ακρίβεια κοπής: ±2 mm (απαιτούμενη αστάθεια ταχύτητας γραμμής για κυλίνδρους ≤2%)



1.8 Ποσότητα σπασμάτων: Μέγιστο: 0,2 mm



2.1 Υιοθετούνται σεροκινητήρες.

Κινητήρας κίνησης: 37 kw

Μηχανή κοπής: 15 kw*2

Μηχανή τροφοδοσίας: 2,9 kw*2

Εναλλακτικός κινητήρας



2.2 Στο υπόγειο του εξοπλισμού υπάρχουν κυλίνδροι καθοδήγησης εισόδου (κυλίνδροι προς τα πάνω και προς τα κάτω).Υπάρχουν κυλίνδροι καθοδήγησης (κυλίνδροι προς τα πάνω και προς τα κάτω) μπροστά από την λεπίδα και υπάρχει κυλίνδρος υποστήριξης πίσω από τις σφραγίδες.





2.3 Η λεπίδα διαθέτει ατσάλινη βούρτσα, η οποία μπορεί να στερεωθεί ή να αφαιρεθεί για τον καθαρισμό των σιδηροειδών της λεπίδας.



2.4 Οι σιδηρόδρομοι καθοδήγησης υιοθετούν υλικό GCR15, υπάρχουν δύο ασφαλή θόρυβοι.



2.5 Δομή κίνησης της συμπίεσης (υδραυλική):



2.6.1 Χρησιμοποιούνται 3 ομάδες σφραγίδων (υδραυλικές) και το στυλ ψύξης του υδραυλικού σταθμού είναι η ψύξη με νερό ή με αέρα.



2.6.2 Μαζί με τον εξοπλισμό, θα παρέχουμε ένα σύνολο από σφραγίδες. Το τμήμα εισόδου των σφραγίδων είναι κωνικού σχήματος, το οποίο έχει σχεδιαστεί για να αποφεύγεται η τρύπα των σωλήνων.

2.6.3 Υπάρχουν σήμα και μέγεθος στις σφραγίδες.

2.6.4 Οι επιφάνειες των σφραγίδων σβήνονται.

2.6.5 Υπάρχει κύκλος ψύξης ντους για το καθαρισμό των τσιπς στην λεπίδα και τις λαβές.



2.7 Η διαδικασία κοπής έχει 5 στάδια, η ταχύτητα κοπής και η ταχύτητα τροφοδοσίας είναι και οι δύο μεταβλητές.

2.8 Όλο το κύκλωμα του εξοπλισμού πληροί τις ακόλουθες απαιτήσεις.

Υπάρχει αρκετός χώρος στην αλυσίδα της δεξαμενής.

Στην αλυσίδα της δεξαμενής υπάρχουν απομονωτικές λωρίδες που χωρίζουν τους σωλήνες πετρελαίου, του νερού και των καλωδίων μεταξύ τους.



2.9 Παρακαλείστε να δείτε το σχεδιασμό για την τοποθεσία των βρόχων άγκυρας.



3.Απαιτήσεις NC για ηλεκτρικό έλεγχο ψυχρού πριονιού.



3.1 Ηλεκτρικό σύστημα ελέγχου



3.1.1 Το HMI είναι μια χρωματική οθόνη αφής με κρυστάλλινο χρώμα 10PROFACE.



3.1.2 Η οδήγηση και η περιστροφή του καροτσιού, η τροφοδοσία και η κοπή της λεπίδας χρησιμοποιούν σερβοκινητήρες και κινητήρες Siemens.

3.1Ο ελεγκτής κίνησης.3 είναι της σειράς M3.



3.1.4 Κωδικοποιητής σε ένα κομμάτι (ELCO Ελβετίας)



3.1.5 Πλησιάζοντας διακόπτες ένα σύνολο (3 τεμάχια)



3.2 Κεφαλάκι ελέγχου 1 σύνολο και κονσόλα ελέγχου 1 σύνολο.



3.3 Υπάρχει ένα φως συναγερμού στην κονσόλα ελέγχου που δείχνει συναγερμό προβλημάτων.



3.4 Παρέχεται ένα κουμπί διακοπής έκτακτης ανάγκης. (Χρειάζεται ένα έτοιμο σήμα που δίνεται στην κονσόλα και η οθόνη αφής δείχνει τα σήματα του touble.)



3.5 Η κρυστάλλινη οθόνη αφής δείχνει τις παραμέτρους λειτουργίας του πριονιού και 16 ομάδες παραμέτρων κοπής μπορούν να αποθηκευτούν στον ελεγκτή.



3.6 Απαιτήσεις ελέγχου για τους αλληλένδετους εξοπλισμούς.



3.6.1 According to the defective product signals from the turbine flaw detection to confirm the direction of the defective product and confirm the auto certified or defective product selecting function of the product separating rollers.

3.6.2 Εφαρμόστε το κλείδωμα με το τμήμα μεγέθους. (Στάση έκτακτης ανάγκης, σήματα πριονιού έτοιμο)



3.6.3 Υπάρχει ένα κουμπί ελαττωματικού προϊόντος στην κονσόλα ελέγχου και σε οποιαδήποτε κατάσταση βρίσκεται το πριόνι, πατήστε το κουμπί, τότε οι κυλίνδροι διαχωρισμού προϊόντος θα αντιμετωπίσουν το προϊόν ως ελαττωματικό.

9- Τραπέζι, μεταφορέας.

- Το συνολικό μήκος του τραπεζιού είναι περίπου 25 μέτρα και το πεδίο κυλίσεως 600 mm.

- Οδηγεί τον κινητήρα εναλλασσόμενου ρεύματος με αλυσίδα και έλεγχο ταχύτητας με μετατροπέα.

- Ο καλός σωλήνας και ο κακός σωλήνας θα τακτοποιηθούν.

- Ελεγκτική γωνία 4 σειρές x μήκος 2M + τσέπη 4 σειρές x πλάτος 1,2M

- Κακές σωλήνες τσέπης 6 σειρές x πλάτος 1.5m

- Εφοδιάσαμε τον αεραγωγό.

- Ο καλός σωλήνας θα πεταχτεί έξω μετά την ανίχνευση αυτόματα.

Ο κακός σωλήνας θα πεταχτεί έξω από τον χειριστή. (Στρογγυλός σωλήνας)

- Ο καλός σωλήνας μεταφέρεται στο κυλίνδριο μεταφορέα και κλωτσάει έξω (σχήμα σωλήνα):

Εγκαταστήστε τη γραμμή παράκαμψης της μηχανής ευθείας.

- Το σύστημα αερισμού για την εξωτερική πλευρά του προϊόντος.

Ηλεκτροκλειστήρας ενεργοποίησης/ξεκλεισμού

: Τύπος δακτυλίου Σφουγγάρι για συμβατότητα με όλα τα μεγέθη

10Μηχανή ευθείας

1- Διορθώσεις σωλήνων: μέγιστο όριο απόδοσης < 355mpa

Διάμετρος: Φ76,3-Φ165,2 mm

2. Απόσταση κυλίνδρου του τροχού διόρθωσης: 650 mm Διαμέτρου λαιμού: 250 mm Μέγεθος: 380 mm

Γωνία περιστροφής: 37,183-43,426 μοίρες

3Ταχύτητα διόρθωσης: 20-60m/min

4. Μοτέλ κινητήρα: Δύναμη: 55kw × 2 σετ Ταχύτητα: 1470rpm

5. Μοντέλο μειωτή: ZLY180 × 2 αναλογία ταχύτητας: 14

6Πεδίο ανύψωσης του άνω κυλίνδρου: 250 mm

7Πεδίο ανύψωσης των μεσαίων και των κατώτερων κυλίνδρων: ±50 mm

8Η ανύψωση του άνω κυλίνδρου ευθυγράμμισης ρυθμίζεται από τη συσκευή του κιβωτίου μετατροπής σκουληκιού και η ανύψωση του κατώτερου μεσαίου κυλίνδρου ευθυγράμμισης ρυθμίζεται από τη συσκευή του κιβωτίου μετατροπής σκουληκιού.

9Οι άνω και κατώτερες δομές είναι τύπου στήριξης τεσσάρων πυλών.

10- Αντι-τρίχωση στην άνω ευθεία ιμάντα κυλίνδρων.

11Ο καθολικός αγωγός είναι τύπου 160.

12Ο εξοπλισμός περιλαμβάνει ένα σύνολο ηλεκτρικού κουτιού χειρισμού.
