Υψηλής συχνότητας συγκολλημένο εργοστάσιο σωλήνων στρογγυλό τετράγωνο ορθογώνιο υψηλής συχνότητας εργοστάσιο σωλήνων αντίσταση συγκόλληση

Βασικές παραμέτρους και προδιαγραφές:

• Υλικό Προδιαγραφές:

Συμφωνούν με το πρότυπο YB189-64

Υλικό: Χαμηλό άνθρακα και χαμηλής κράσεως χάλυβας κατασκευής

Μηχανικές ιδιότητες: σb≤520Mpa,σs≤365MPa

πλάτος λωρίδας: 160 ∼ 400 mm

πάχος ταινίας:1.5·4.5mm

Εσωτερική διάμετρος των κυλινδρών:φ508φ610mm

Εξωτερική διάμετρος των κυλίνδρων:φ1500φ2000mm

Βάρος της τροχιάς: ≤ 10,0 τόνων

• Προδιαγραφή συγκολλημένου σωλήνα

Διάμετρος στρογγυλού σωλήνα: φ40·φ127mm

Μέγεθος τετραγωνικού σωλήνα: 40×40-100×100mm

Στρογγυλό πάχος σωλήνα:1.5·4.5mm

Δύψος τετραγωνικού σωλήνα:10,5-4,5 mm

Τελικό μήκος σωλήνα: 42 μm

Ακριβότητα κοπής: ± 1,5 mm

Ταχύτητα σχηματισμού: 75X45·80m/min· 100X100·60m/min

Ηλεκτρική ενέργεια, νερό και παροχή αέρα

• Εργαστήριο απαιτεί:

6 μέτρα πλάτος, 100 μέτρα μήκος, τουλάχιστον 5 μέτρα ύψος από τις ράγες της οροφής μέχρι το έδαφος.

• Διαδικασία παραγωγής

Εφοδιασμός → Αποσύνδεση →Κατακόμωση και συγκόλληση →Οριζόντια σπειροειδή συσσωρευτική →Σχηματισμός, συγκόλληση HF, αποκόλληση, ψύξη, μεγέθυνση, ευθυγράμμιση →πρίοδα κοπής →Συσκευή → Αποθήκευση

• Βασικές παραμέτρους κάθε μονάδας.

• διπλός κώνος ΥδραυλικήΑποσύρτης

Το άνοιγμα περιέχει δύο κύρια μέρη: το κύριο σώμα και τη σταθερή βάση.συσπάσιμο και πέδηση των κροταλιών.υδραυλική επέκταση και πνευματική κίνηση

• Μηχανή εξισορρόπησης ευθείας κεφαλής και τσιμπήματος

Η μονάδα αυτή χρησιμοποιείται κυρίως για να οδηγήσει την τροφοδοσία της νέας κεφαλής χάλυβα τροχιάς στην μονάδα επίπεδου μετά την μονάδα uncoiler φέρει την τροχιά στον χώρο εργασίας.

ισχύς κινητήρα ευθείας κεφαλής: AC1.5KW

πίεση επεξεργασίας:7Mpa

Η μονάδα εξισορρόπησης με 2 τσιμπήματα και 5 εξισορρόπηση.

Διάμετρος ρολ τσιμπήματος:Ф180mm

διάμετρος κυλίνδρου ισοπέδωσης:Ф120mm

κινητήρας τσιμπήματος και ισοπέδωσης:15kw

• Αυτοματοποιημένη κούρεμα και συγκόλληση

Τεχνουργήματα κούρεμας και συγκόλλησηςΧρησιμοποιείται για την κοπή των ακανόνιστων άκρων των ταινιών και στη συνέχεια για τη σύνδεση των ταινιών με συγκόλληση.

• οριζόντιο συσσωρευτή

Η μονάδα αυτή περιλαμβάνει κυρίως συσκευή υλικού τύπωσης και μεταφοράς, συγκρότημα συσσωρευτή, μονάδα υλικού μεταφοράς, μονάδα ηλεκτρικού ελέγχου.

συσκευή τροφοδοσίας

Το κύριο στοιχείο περιλαμβάνει το πλαίσιο, τον ηλεκτρικό κινητήρα, τη μονάδα πέδησης, τον άξονα ισχύος μεταφοράς της κατεύθυνσης κύκλου της μειωμένης ταχύτητας, τον κύκλο πίεσης και μεταφοράς, το σύστημα αέρα υπό πίεση του κυλίνδρου καθοδήγησης, την μονάδα ταχύτητας που ελέγχεται.Μπορεί να τροφοδοτήσει την ταινία χάλυβα στο συσσωρευτή και τις μέσες φορές θα μεταφέρει τις πληροφορίες ταχύτητας μεταφοράς στο ηλεκτρικό σύστημα ελέγχου, όταν απαιτούμε να σταματήσει να μεταφέρει το υλικό σε αυτή τη μονάδα, θα σταματήσει να κυλήσει στον ηλεκτρικό κινητήρα και να πατήσει & μεταφέρει το υλικό κυλήσει από το διάλειμμα,και επίσης θα μπορούσε να ρυθμίσει την ταχύτητα για να μεταφέρει ηλεκτρικό κινητήρα και η μονάδα μεταφέρει ταχύτητα υλικού.

(2) Συγκρότημα πλαισίου συσσωρευτή: περιλαμβάνει τον ηλεκτροκινητήρα, το πλαίσιο, τον εσωτερικό κύκλο, τον εξωτερικό κύκλο και τον κύκλο πίεσης.Μπορεί να χρησιμοποιηθεί για την αποθήκευση του υλικού της ταινίας χάλυβα από την μονάδα τύπωσης και μεταφοράς και θα μπορούσε να αντληθεί από το κέντρο του κυλίνδρου υλικού αποστολής.

Η συσκευή αποδέσμευσης υλικού: περιλαμβάνει πλαίσιο, κυλίνδρους καθοδήγησης της κατεύθυνσης, καθοδήγηση του κυλίνδρου από υψηλή ή χαμηλή θέση.Μπορεί να μεταφέρει την ταινία χάλυβα στο σύστημα σχήμα και να στείλει την εκτέλεση υλικό ταχύτητα πληροφορίες για την ηλεκτρική συσκευή ελέγχου.

(4) Τεχνικές παραμέτρους

στυλ εργασίας: σταθερός κύκλος

διάμετρος:5.0M

πλεονέκτημα: αποθήκευση περισσότερου υλικού, χωρίς να χτυπάται η επιφάνεια του χάλυβα

πάχος σπείρου από χάλυβα:10,5-4,5 mm·

πλάτος:160-400 mm

ταχύτητα μεταφοράς υλικού:Vmax=120m/min

Δύναμη ηλεκτρικού κινητήρα απευθείας του πιεστή & μεταφοράς:30KW

ο ηλεκτροκινητήρας του πλαισίου του συσσωρευτή: 55KW

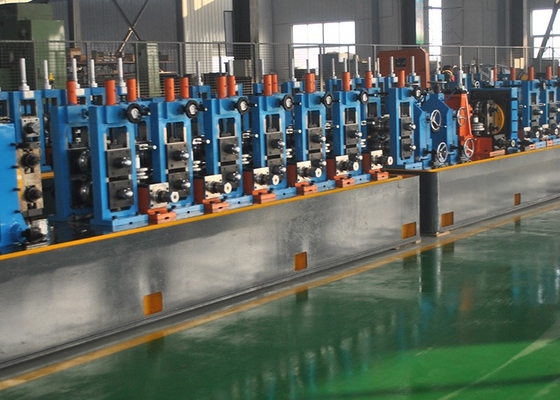

• Σιδηροτροφείο σχηματισμού και μεγέθους

Το σχηματισμό και το μέγεθος του εργοστασίου υιοθετεί την αρχή σχηματισμού τύπου κυλίνδρου και την συγκόλληση επαγωγής υψηλής συχνότητας.Η ταινία τροφοδοτείται σε μηχανή σχηματισμού από τη συσκευή τροφοδοσίας στο μύλο και το σχηματισμό ρόλο περιστρέφονται συνεχώς και πιέσετε τη ταινία στο απαιτούμενο σχήμαΕξαιτίας του δέρματος και του συναφούς αποτελέσματος, το ρεύμα υψηλής συχνότητας συγκεντρώνεται στη συγκόλληση συγκόλλησης η οποία θερμαίνεται γρήγορα και φτάνει στην θερμοκρασία συγκόλλησης.

ταχύτητα σχηματισμού:75X4580m/min;100X10060m/min

διάμετρος στρογγυλού σωλήνα: 40 έως 127 mm

πάχος ολοκλήρωσης στρογγυλού σωλήνα:10,5-4,5 mm

Τετράγωνο μέγεθος σωλήνα: 40*40-100*100mm

πάχος τετραγωνικού σωλήνα ολοκλήρωσης:10,5-4,5 mm

κύριο κινητήρα: DC 160KW+160KW

Μέρος κατασκευής:

Η ταινία από χάλυβα περνάει από την κατακόρυφη τροφοδοτική γραμμή και στρογγυλοποιείται σε πεντά κυλίνδρους, στη συνέχεια εισέρχεται στο στάδιο σχηματισμού και στο σχηματιστικό μέρος σε στρογγυλό σχήμα.

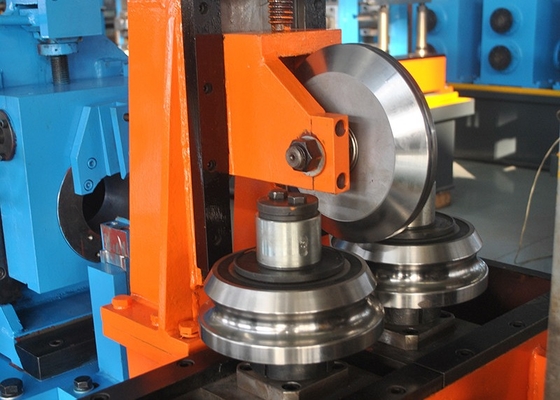

Στάβλος οδηγού συγκόλλησης και στάβλος κυλίνδρου συμπίεσης, σχάρα συγκόλλησης:

Το κύλινδρο συμπίεσης είναι η συμπίεση της άκρης του σωλήνα που έχει θερμανθεί σε θερμοκρασία συγκόλλησης, με συμπίεση κυλίνδρων που δίνουν μια ορισμένη πίεση για να επιτευχθεί ο σκοπός της συγκόλλησης.

Το κοπτήρα με χάντρες συγκόλλησης χρησιμοποιείται για να ξεριζώσει τη ραφή συγκόλλησης και να αφαιρέσει την εξωτερική βλάβη.Οι ξυραστές μπορούν να ρυθμιστούν και να έχουν τη λειτουργία γρήγορου ανύψωσης με κάμεραΥπάρχουν δύο τροχούς υποστήριξης κάτω από το στήριγμα του μαχαιριού, για να αντέχουν την υπερχείλιση της ξυρίσματος και μετά το κοπτήρα χάντρου με ένα οριζόντιο στέλεχος για γυαλιστική.

 Ενότητα ψύξης με νερό:

υλικό: συγκόλληση πλακών από χάλυβα

Πυροσβεστικό σωλήνα: πλαστικό

Μέρος μεγέθους

Το στρογγυλό σωλήνα μετά το μέγεθος μέρος στην απαιτούν διάμετρο και σχήμα

• Ψυχρό πριόνι

Χρησιμοποιείται για την ακριβή κοπή του σωλήνα σε μήκος αυτόματα υπό την προϋπόθεση ότι ο σωλήνας παραδίδεται συνεχώς από το εργοστάσιο με υψηλή ταχύτητα.

Στρογγυλή διάμετρος σωλήνα:Φ40-130 mm, πάχος:1.2-5.0mm, Q235 OR κάτω από το βαθμό.

• Πίνακας διαμετακόμισης

Μετά την κοπή, ο σωλήνας τελειώνει τρέχοντας στο τραπέζι διαμετακόμισης, στη συνέχεια χρησιμοποιεί την αυτόματη μονάδα να το κάνει σε πίνακα στοίβασης

• Μηχανή αυτοματοποιημένης στοιβάδας

1 Τεχνολογική διαδικασία

Διπλή απομόνωση σε τροχόπεδο → αυτόματη συσσώρευση → πλευρική μεταφορά → χειροκίνητη δέσμευση

2,Σύνθεση και περιγραφή λειτουργίας του εξοπλισμού

Σύνθεση εξοπλισμού

• Μούχλα: υλικόCr12
