Μηχανή κατασκευής σωλήνων από χάλυβα

Μηχανή κατασκευής σωλήνων από χάλυβα

παραγωγή επισκόπηση

F200x200 υψηλής ακρίβειας υψηλής συχνότητας συγκολλημένη γραμμή παραγωγής σωλήνων είναι κυρίως για να παράγει το τετραγωνικό σωλήνα μέγεθος 70x70-200x200mm, πάχος είναι από 4.0-12mm.Αυτή η γραμμή παραγωγής κάθε μονάδα εξοπλισμού,πλήρης χρήση του εγχώριου και ξένου παρόμοιου εξοπλισμού, καινοτόμος σχεδιασμός, πλήρης έλεγχος με έλεγχο PC ή υπολογιστή, προηγμένη τεχνολογία, βολική λειτουργία και συντήρηση, και έφτασε στο διεθνές επίπεδο στις αρχές της δεκαετίας του '90,για το εγχώριο κορυφαίο επίπεδο.

Τα κύρια χαρακτηριστικά του εξοπλισμού:

Σε πολύ σύντομο χρονικό διάστημα για να ολοκληρωθεί η ρύθμιση του κυλίνδρου, να μειωθεί εξαιρετικά ο χρόνος αλλαγής κυλίνδρου κατά την αντικατάσταση των προϊόντων, βελτιώνοντας έτσι την αποτελεσματικότητα και μειώνοντας το παραγωγικό κόστος.

Λόγω του εξοπλισμού υιοθετεί ένα σύνολο από συνδυασμένο καλούπι, που παράγει τις διαφορετικές προδιαγραφές του σωλήνα, μόνο χρειάζεται να ρυθμιστεί,δεν χρειάζεται να αλλάξει,το ποσοστό εξοικονόμησης ρόλο πάνω από 90%,μειώνοντας έτσι το κόστος του ρολ;

Με τη ρύθμιση του κινητήρα, μειώνεται η εισροή εργαλείων και η βλάβη του εξοπλισμού κατά την αλλαγή του ρολ, βελτιώνεται η διάρκεια ζωής του εξοπλισμού.

Λόγω της δομής του σύνθετου κυλίνδρου, το σημείο επαφής μεταξύ του κυλίνδρου και της ταινίας αντί της αρχικής επαφής γραμμής, μειώνει την φθορά του κυλίνδρου και βελτιώνει τη διάρκεια ζωής του κυλίνδρου.

Προφίλ πρώτης ύλης, τελικού προϊόντος, διαδικασίας και διαμόρφωσης χρήστη

1Προϋποθέσεις πρώτης ύλης:

Ζεστή ή κρύα έλαση ταινίας από χάλυβα (ακολουθούν τις απαιτήσεις των GB700-88, GB1591-88)

Δυνατότητα απόδοσης της πρώτης ύλης:σs≤345Mpa

Δυνατότητα τέντωσης της πρώτης ύλης:σb≤560 Mpa

(3) Μέγεθος ταινίας:

τετραγωνικό σωλήνα Δάχος 4,0-12 mm ((συμμορφώνεται με GB708-88)

(4) πλάτος ταινίας από χάλυβα: 270-800 mm ((± 0,2 mm)

(5) εσωτερική διάμετρος σπείρας από χάλυβα:Φ508-Φ760mm

(6) διάμετρος σπείρας από χάλυβα: Φ1100-Φ2000mm

(7) μέγιστο βάρος τροχιάς: 16 τόνους

2, το εύρος μεγέθους σωλήνα

(1) τετράγωνος σωλήνας: 70x70 ̇ 200x200 mm

(2) πάχος του προϊόντος:

τετραγωνικά και ορθογώνια σωλήνα:4.0-12mm

(3) μήκος: 4-12M

(4) ταχύτητα:20-40m/min

(5)2000KW 380V 50Hz 3ΦΑΣΙΑ

3, διαδικασία παραγωγής

Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection

1. Ο αγοραστής πρέπει να προμηθευτεί μόνος του.

Σιδηροτροφείο σχηματισμού και μεγέθους

Αποτελείται από τροφοδοτικό ρόλο, αυτόματη συσκευή συγκέντρωσης, παθητική στάθμη ισοπέδωσης, οριζόντια στάθμη ρόλου (P1), κατακόρυφη στάθμη ρόλου (L1), οριζόντια στάθμη ρόλου (P2), κατακόρυφη στάθμη ρόλου (L2),Οριζόντια στήριξη κυλίνδρων (P3)Οριζόντια στήλη κυλίνδρων (P4), κάθετη στήλη κυλίνδρων (L3), οριζόντια στήλη κυλίνδρων (P5), οριζόντια στήλη κυλίνδρων (P6), οριζόντια στήλη κυλίνδρων (P7) κάθετη στήλη κυλίνδρων (L3), τρία πλαίσια κενής καμπύλης,κατεύθυνση συγκόλλησης, πέντε κυλίνδρους εκτόξευσης, κόψιμο γύρισμα, σύστημα αφαίρεσης γύρισμα δύο σταθμό, σταθμό κυλίνδρου φωτισμού, σύστημα ψύξης, μεγέθους κάθετο κυλίνδρου σταθμό (DL1), τέσσερα κυλίνδρους σταθμό (F1), τέσσερα κυλίνδρους σταθμό (F2),4 τροχόσπιτα (F3), τετραπλό πλαίσιο (F4), κεφαλή Τούρκων (C2), ηλεκτρικό σύστημα ελέγχου κλπ.

1) Τροφοδοσία του οριζόντιου ρολ

Κυρίως στο άνω και κάτω όριο της ταινίας χάλυβα, εύκολο για την ταινία έξω από τον βρόχο ομαλά στο μηχανισμό σχηματισμού, να αποτρέψει την ταινία bobbing πάνω και κάτω.

Αποτελείται από ένα ζευγάρι κυλίνδρων και αριστερό και δεξί στήριγμα, το υλικό κυλίνδρου είναι GGr15, υψηλής συχνότητας διαδικασία ψύξης, το αριστερό και το δεξί στήριγμα είναι η δομή συγκόλλησης χαλυβουργικών πλακών

2) Αυτόματο στην συσκευή

Κυρίως στο αριστερό και δεξί όριο της ταινίας χάλυβα, για να εξασφαλιστεί η ακρίβεια της ταινίας χάλυβα ομαλά στο μηχάνημα, από δύο ζευγάρια κυλίνδρων, κύλινδρο πλαίσιο γύρω, διαδρόμιο, μειωτήρας κινητήρα,και άλλα στοιχεία της βίδες ρύθμισης, το υλικό κυλίνδρου GCr15,η διαδικασία σβήσματος υψηλής συχνότητας.Περί στήριξης για συγκολλημένη δομή χαλυβουργικών πλάκων

Ανοιχτή και κοντινή απόσταση 300-800 mm

Κεντρικός κινητήρας:κυκλοειδής μειωτής Κάθε ένας για αριστερή και δεξιά πλευρά

Διάμετρος κυλίνδρου Φ100

Δάχος ταινίας:1..5-4.0mm

3) Μηχανή παθητικής ισοπέδωσης

Για την εξομάλυνση της ταινίας από το χάλυβα, η ταινία εισέρχεται στο μηχάνημα ομαλά, αποτρέποντας την κλίση της ταινίας προς τα πάνω και προς τα κάτω.Οι δύο ανωτέρω κυλίνδροι μπορούν να ρυθμιστούν μόνο από τον κινητήρα της ανεμογεννήτριας μειωτήρα σκουληκιού αντίστοιχαΓια τον έλεγχο της ελευθέρωσης του άνω και του κατώτερου κυλίνδρου, διασφαλίζεται η επιφάνεια.

Πεδίο εξισορρόπησης 100-400 mm

Δυνατότητα εξισορρόπησης10,5-4,0 mm

Μειωτής σκουλήκις τουρμπίνης Δύο σετ

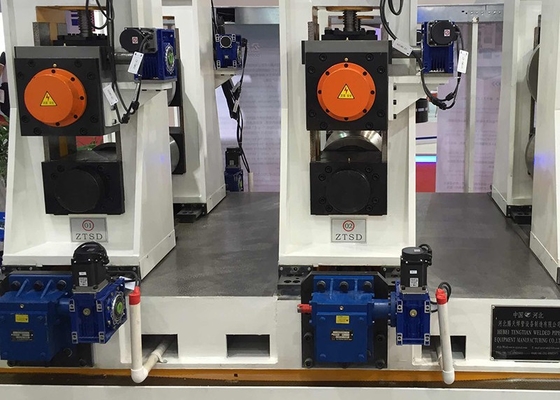

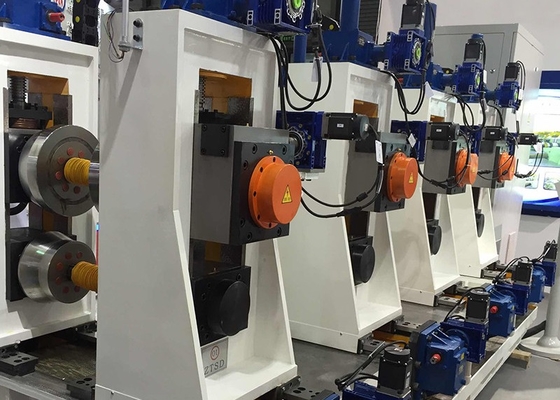

4) Οριζόντιο ράφι κυλίνδρων

Μικρή άκρη πραγματικά καμπυλωτή

Σύμφωνα με τις απαιτήσεις της συγχρονισμένης ελεύθερης κάμψης, η βασική απαίτηση της μικρής άκρης έχει τρία σημεία:

Η πλευρά δεν μπορεί να είναι μεγαλύτερη λόγω της τέντωσης της ελαστικότητας και κυματίζεται και επηρεάζει την παραγωγή συγκόλλησης.

Μετά τη στροφή της μικρής άκρης σε κενή στροφή, για να εξασφαλιστεί στην κενή στροφή R ακριβές σχήμα.

Η μικρή άκρη δεν επηρεάζει πάντα τη γωνία κάμψης στην πλευρά του μεγάλου ορίου όταν η τελική γωνία κάμψης.

Δομή: η μικρή άκρη πραγματικής καμπύλης διαχωρίζει 3 μορφές. Λόγω της παραπάνω άκρης πραγματικό μήκος κάμψης είναι μικρότερο, 3 μορφές όλες υιοθετούν το οριζόντιο ρολ.Από την πρώτη έως την τρίτη οδούς είναι η πρωτοβουλία άνω και κάτω ρολό.Τρία οριζόντια κυλίνδρια πλαίσια κάθε φορά έχουν τρεις ανεξάρτητες ρυθμίσεις κυλίνδρων, εγκατεστημένες αντίστοιχα στους δύο άνω και κάτω οριζόντιους άξονες,για την παραγωγή διαφόρων προδιαγραφών τετραγωνικού και ορθογώνιου σωλήνα, δύο από το ράφι ανυψωτήρας έχει τη διαφορετική θέση σε σχέση με την κεντρική γραμμή της κυλίνδρου, έτσι χρειάζονται δύο άνοιγμα και κλείσιμο ράφι ανυψωτήρα ταυτόχρονα,Ρυθμίστε το πλαίσιο του ανοίγματος και του κλεισίματος, αντίστοιχα από δύο σειρές κινητήρα μετατροπής συχνότητας με υψηλής ακρίβειας κίνηση του μειωτήρα τουρμπίνης με περιστροφή βίδας, σύνδεση βίδας και αγκυροβολιού,για να εξασφαλιστεί ότι η προσαρμογή ανοίγματος και κλεισίματος, για να εξασφαλιστεί ότι η κεντρική γραμμή κυλίνδρου της μονάδας είναι αμετάβλητη,δύο ράφια ανεξάρτητης ισχύος μπορούν να κυκλοφορούν ταυτόχρονα.

Μεγάλη κάμψη άκρων

δομή:

Η πλευρά πραγματικά καμπυλωμένη χωρίζεται σε τρία μέρη.

Μέθοδος σχηματισμού η ίδια με τη μικρή άκρη, όπως διμερή παραμόρφωση της δομής του πλαισίου ταυτόχρονα, η ίδια με τη μικρή άκρη σχηματισμού πλαισίου.

5) Σημερινό ράφι ρολ

Το πρώτο είναι η μετάβαση μεταξύ των δύο οριζόντιων διαμορφώσεων του τροχόσφαιρικού πλαισίου. Το δεύτερο είναι να ξεπεράσει την οριζόντια διαμόρφωση του τροχόσφαιρικού πλαισίου μετά την ανατροπή και να διαδραματίσει καθοδηγητικό ρόλο.Αλλαγή προδιαγραφές κυλήσει γύρω από το ράφι για να μετακινηθεί, δεν χρειάζεται να αντικαταστήσει το ρολό, τη διακριτική ευχέρεια της κάθετης ρύθμιση ρολό από την ηλεκτρική συσκευή για να οδηγήσει το σκουλήκι τουρμπίνης πάνω και κάτω, ο κύριος σκοπός της ρύθμισης είναι,στις διαφορετικές προδιαγραφές του τετράγωνου σωλήνα και ορθογώνιο σωλήνα μικρή άκρη είναι διαφορετική, προκειμένου να γίνει η κάθετη ρολή καλύτερη επίδραση τοποθέτησης, υψηλή και χαμηλή ρύθμιση λύθηκε σε μεγάλο βαθμό αυτό το πρόβλημα.

6) Τρία πλαίσια Άδειο καμπυλωτό ράφι

Το άδειο ράφι καμπυλισμού είναι ράφι διαμέτρου 16 κυλίνδρων, τέσσερις ρόλοι κάτω από την οριζόντια θέση αμετάβλητοι, ο άνω ρόλος έχει κινητήρα μετατροπής συχνότητας,Επάνω ρολό δύο ρολό μπορεί να ρυθμίσει τη γωνία ξεχωριστά.Κοντά κυλίνδρους που τροφοδοτούνται από κινητήρα μετατροπής συχνότητας, πληρούν διαφορετική διάμετρο σωλήνα στην περίπτωση σιωπηλή κενή καμπύλη αποτέλεσμα είναι καλύτερο,για να εξασφαλίσει σταθερή θέση συγκόλλησης εξόρυξης,όχι ανάποδα.

Εξοπλίζεται με πλάκα καθοδήγησης στην έξοδο του κενού καμπυλωτού ράφου, ώστε να ανοίγει μια γωνία ο ρόλος εκτόξευσης.

7) Πλαισίωμα κυλίνδρων καθοδήγησης

Οδηγός ρόλο πλαίσιο ελέγχει κυρίως το μέγεθος της γωνίας ανοίγματος και την κατεύθυνση της συγκόλλησης, η συγκόλληση με ακρίβεια στο ρόλο εκτόξευσης, για να εξασφαλιστεί η ποιότητα της συγκόλλησης

8) Εξέλιξη πέντε ρολών

Για πέντε κυλίνδρους, δύο πλευρικά κυλίνδρους μπορεί σύμφωνα με τη χωριστή ρύθμιση των συνθηκών συγκόλλησης.Επάνω να υποχωρήσει κυλίνδρος έχει δύο κομμάτια, εκτός μπορεί ηλεκτρική ρύθμιση ανύψωσης ταυτόχρονα,Μπορείτε επίσης να ρυθμίσετε χειροκίνητα μόνο, προκειμένου να προσαρμοστούν σε διαφορετικές συνθήκες συγκόλλησης, δύο ρόλο μπορεί επίσης να πραγματοποιήσει συνολική πλευρική κίνηση, όταν το κέντρο της απόκλισης συγκόλλησης συγκόλλησης,μπορεί να κάνει προσαρμογή πλευρικά μέσω οριζόντιου ρολ για να ικανοποιήσει τις απαιτήσεις συγκόλλησης.

9) Κεφάλαιο συγκόλλησης ξύρισμα

Η συγκόλληση με ξύρισμα του πλαισίου συγκόλλησης είναι κυρίως για την εξάτμιση της συγκόλλησης με εξάτμιση κυλίνδρου με ξύρισμα, την ισοπέδωση της συγκόλλησης, το ξύρισμα του πλαισίου συγκόλλησης με δύο πλαιστικά αντίστασης.Το άλλο ένα εφεδρικό., για να διασφαλιστεί ότι η γραμμή παραγωγής ομαλή κεφαλή συγκόλλησης μπορεί πάνω και κάτω, αριστερά και δεξιά πλευρά, ταχεία ρύθμιση εργαλείου για να εξασφαλιστεί καλή ποιότητα συγκόλλησης,το πλαίσιο συγκόλλησης ξύρισμα υιοθετεί δομή συγκόλλησης χαλύβδου πλάκας, η κεφαλή συγκόλλησης με τη δομή κώλου, το υλικό για το χυτοχάλυβα, η επιλεγμένη συσκευή ψεκασμού ψευδαργύρου.

10) Τυποποιημένο πλαίσιο

Η κύρια χρήση είναι για την υποστήριξη ατσάλινου σωλήνα, τη μείωση των δονήσεων, τη βελτίωση της ποιότητας της συγκόλλησης και της κοπής και την πίεση κυλίνδρων σε επιφάνεια κοπής που δεν ψύχεται πλήρως, τη βελτίωση της ποιότητας των προϊόντων.Δομή για δύο ρόλους"υψηλότητα κατώτερου κυλίνδρου αμετάβλητη, άνω κυλίνδρου ως χειροκίνητη ρύθμιση ανύψωσης, σύμφωνα με τις διάφορες προδιαγραφές των προϊόντων, ρύθμιση της πίεσης άνω κυλίνδρου στην κατάλληλη τιμή,για την επίτευξη του παραπάνω σκοπού.

11) Σύστημα ψύξης

Το σύστημα ψύξης ήταν κυρίως θα είναι πλήρως ψύξη κάτω μετά τη συγκόλληση του χάλυβα σωλήνα, σε προετοιμασία για το μέγεθος, προκειμένου να αποφευχθεί το τελικό προϊόν μετά την ψύξη σωλήνα παραμόρφωση,κυρίως συγκολλημένη δομή από χαλύβδινη πλάκαΠάνω από το υγρό ψεκασμό απευθείας στη ραφή, και πάλι από την ανακύκλωση πισίνα ανακύκλωση.

12) Τετρακυλιόμενο ράφι

Το τετράτροχο συρτάρι αποτελείται από τέσσερις οριζόντιες διασταυρώσεις κυλίνδρων αριστερά και δεξιά.Το κατώτερο ρόλο ως σταθερό ρόλο, η αριστερή πλευρά του κυλίνδρου και η άνω πλευρά του κατώτερου πλευρικού κυλίνδρου σχηματίζουν κάθετη γωνία 90°.έτσι ώστε να συνειδητοποιήσει το μέγεθος άλλαξε των τετραγωνικών σωλήνων, ορθογώνια σωλήνα

13)Κεφαλή Τούρκων

Συνδυασμός οριζόντιου κυλίνδρου SZ4 για την ακριβή ρύθμιση του προϊόντος ευθείας. Ρύθμιση θέσης κυλίνδρου με κινητήρα μετατροπής συχνότητας.

14) Σύστημα μεταφοράς:

Τοποθεσία σχηματισμού που διέρχεται από έναν μειωτή ηλεκτρικού κινητήρα μέσω εισόδου διαφορικού κουτιού με έξι οριζόντιες ράβδους σχηματισμού κυλίνδρων

Περιοχή μεγέθους που διέρχεται από έναν μειωτή ηλεκτροκινητήρα μέσω εισόδου διαφορικού κουτιού με τέσσερα οριζόντια ράφια οριζόντιου σχηματισμού κυλίνδρων
