Max.Thickness για τον τετραγωνικό σωλήνα: | 0.8-3.0MM | certification: | CE ISO |
---|---|---|---|
συνοδόντωση τροχών σκουληκιών: | Max.80m/λ. | Διάμετρος σωλήνων: | 21 - 63mm |
Υλικό: | χάλυβας άνθρακα, ανοξείδωτο, χαμηλός χάλυβας κραμάτων | Κοπή + Saw: | Κρύα κοπή πριονιών & πριονιών τριβής |
Υψηλό φως: | Κυλινδρικός μύλος ERW,Κοπής Machine Line |

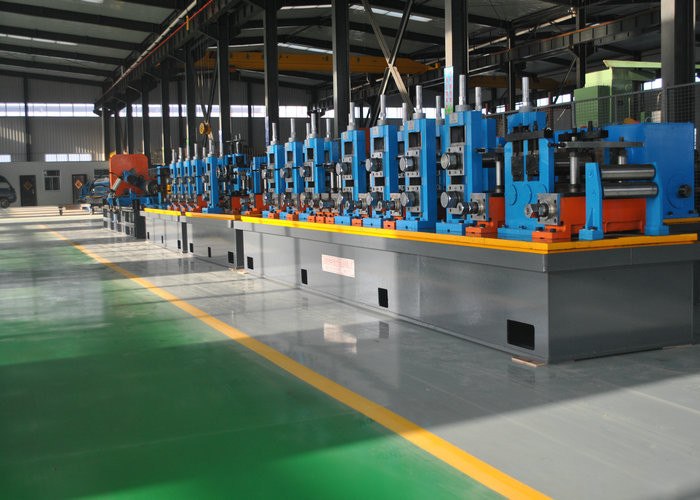

Ο μύλος HG20 προορίζεται για την κατασκευή του στρογγυλού σωλήνα του πάχους Φ8mm-Φ20mm είναι 0.51.5mm από τη λουρίδα ελασματοποιημένων εν ψυχρώ και hot-rolled σπειρών με τη βοήθεια το σωληνοειδές κενό με την επόμενη συγκόλλησή του στο σωλήνα, τη θέρμανση ακρών με τη βοήθεια του στερεάς κατάστασης υψηλής συχνότητας οξυγονοκολλητή, τη διαμήκη συγκόλληση ραφών στους ρόλους της μηχανής συγκόλλησης σωλήνων, την ψύξη, περαιτέρω ταξινόμηση ή τη διαμόρφωση και τη on-stream κοπή του ατελείωτου σωλήνα στα μετρημένα μήκη.
ERW διοχετεύει με σωλήνες την κατασκευή της μηχανής την τεχνική διαδικασία:
Ο λουρίδα-επικεφαλής κόπτης Η.Ε-coiler SteelTape →→ →→ και ο →→Spiral συσσωρευτής οξυγονοκολλητών →→ που διαμορφώνει το τμήμα (που ισιώνει τη μονάδα +Main που οδηγεί τη μονάδα μονάδα + μονάδα κύλινδρος unit+Forming +Guide συγκόλλησης επαγωγής υψηλής συχνότητας +squeeze) →→ De-burr η →→Cooling μονάδα πλαισίων →→ ταξινομώντας το πετώντας πριόνι μονάδων και straightener →→ στο πλαίσιο Run-out υπολογιστής-ελέγχου →→ του πίνακα
Composion μηχανών:
Αριθ. | Όνομα του μέρους γραμμών παραγωγής | Qty |
1 | Διπλός-κεφάλι uncoiler | 1 |
2 | Συσσωρευτής (βρόχος κλουβιών ή οριζόντια σπείρα) | 1 |
3 | Εξομάλυνση | 1 |
4 | Deburr το πλαίσιο | 1 |
5 | Οριζόντιος κύλινδρος | 13 |
6 | Ρόδα δοκιμής ταχύτητας | 1 |
7 | Με έλεγχο από υπολογιστή πετώντας πριόνι | 1 |
8 | Το τρέξιμο παρουσιάζει έξω | 1 |
9 | Κάθετος κύλινδρος | 15 |
10 | Κεφάλι Τούρκου | 1 |
11 | Κιβώτιο μετάδοσης | 1 |
12 | Κύριος οδηγώντας άξονας | 7 |
13 | Υψηλής συχνότητας μηχανή συγκόλλησης επαγωγής | 1 |
Περισσότερη προδιαγραφή
Πρότυπο | Διάμετρος (χιλ.) | Πάχος (χιλ.) | Ταχύτητα (m/min) | Κύρια δύναμη (KW) | Οξυγονοκολλητής HF (KW) | Περιοχή (τετρ.μέτρο) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
